Автомобиль ваз-21072. ваз 2107 (жигули)

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка:

Для ПК также есть отличная интерактивная программа. Ссылка:

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

Монтажный блок реле и предохранителей(поз. 1);
Инжектор (поз. 3);
Электронный датчик коленчатого вала (поз. 16).
Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

2 — Тахометр.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

24 – Аккумулятор.

25 – Замок зажигания.

26 – Форсунки.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Установка двух карбюраторов

Опытные водители ВАЗ 2105 иногда прибегают к такой кардинальной мере, как установка сразу двух карбюраторов на штатный мотор автомобиля. Зачем это нужно? Два карбюратора смогут разрешить основные проблемы с эксплуатацией двигателя:

равномерная подача топлива;
равномерное оснащение смеси воздухом;
на высоких оборотах топливно-воздушная смесь будет образовываться быстрее, что существенно облегчит работу мотора.

Соответственно, работа двух карбюраторных установок позволит минимизировать износ двигателя, что продлит ресурс автомобиля на долгие годы.

В паре устройства придают мотору большую динамику и мощность

Проще всего установить пару карбюраторов в автомастерской, однако при желании можно провести эту работу и в гаражных условиях. Для этого понадобятся:

набор гаечных ключей;
пассатижи;
дрель;
тиски;
два карбюратора одной модели;
два коллектора одного вида;
охлаждающая жидкость;
ветошь;
шланги по диаметру входных отверстий карбюратора.

Процесс работы

Перед тем как установить второй карбюратор, необходимо слить тосол из системы и снять штатный коллектор. После этого можно приступать непосредственно к установке:

На каждый коллектор насадить карбюраторы.
При насадке важно убедиться в том, чтобы края коллекторов не выпирали, так как в противном случае они могут быть причиной для заклинивания камер.
Если в каналах коллекторов есть какие-либо предметы (например, шпильки), их необходимо убрать, чтобы не было сопротивления потоку топлива. Шпильки можно срезать дрелью.
После этого каждый карбюратор на коллекторе «примеряется» к головке блока цилиндров

Чтобы правильно установить каждое из двух устройств, потребуется снять ГБЦ.
Из стальной пластины 3–4 мм нужно вырезать крепежи. Эти изделия и будут держать коллекторы при помощи гаек.
Обогрев коллекторов подключить, используя бензиновые тройники, а также вакуумный усилитель тормозов. Если усилитель в данной комплектации не предусмотрен, то места под него необходимо заглушить любым удобным способом.
Далее карбюраторы установить на головку блока цилиндров, отрегулировать их работу винтами качества и количества.
К разъёмам устройств подсоединить привод газа, бензиновые шланги.

Алгоритм работы

Без общего понимания принципа работы карбюратора сложно производить его ремонт и регулировку. Действия наобум не дадут положительного результата либо нанесут больший вред.

Принцип карбюрации основан на подаче топлива за счёт разрежения, создаваемого поршнями атмосферного бензинового двигателя. Дозировка осуществляется жиклёрами — деталями с калиброванными отверстиями, встроенными внутрь каналов и способными пропустить определённое количество воздуха и бензина.

Карбюрация основана на смешивании воздуха с бензином под воздействием разрежения от мотора

Работа карбюратора ДААЗ 2105 начинается с холодного пуска:

Подача воздуха перекрывается заслонкой (водитель вытягивает рычаг подсоса), а дроссель первичной камеры приоткрывается телескопической тягой.
Мотор втягивает максимально обогащённую смесь из поплавковой камеры через главный топливный жиклёр и малый диффузор, после чего заводится.
Чтобы двигатель не «захлебнулся» большим количеством бензина, от разрежения срабатывает мембрана пусковой системы, приоткрывающая воздушную заслонку первичной камеры.
После прогрева двигателя водитель задвигает рычаг подсоса, а топливную смесь в цилиндры начинает подавать система холостого хода (СХХ).

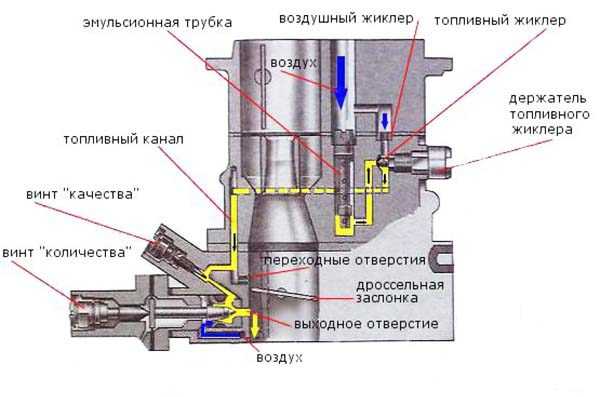

На холостых оборотах дроссели обеих камер закрыты наглухо. Горючая смесь всасывается через отверстие в стенке первичной камеры, куда выходит канал СХХ. Важный момент: кроме дозирующих жиклёров, внутри данного канала стоят регулировочные винты количества и качества

Обратите внимание: эти регуляторы не оказывают влияния на работу главной дозирующей системы, действующей при нажатой педали газа

При работе на холостых оборотах топливо поступает через нижнее отверстие, расположенное под дросселем

Дальнейший алгоритм работы карбюратора выглядит так:

После нажатия педали акселератора открывается дроссель первичной камеры. Двигатель начинает всасывать горючее через малый диффузор и главные жиклёры. Заметьте: СХХ не отключается, она продолжает работать совместно с основной топливоподачей.
При резком нажатии газа срабатывает мембрана насоса — ускорителя, впрыскивающая порцию бензина через носик распылителя и открытый дроссель прямо в коллектор. Так устраняются «провалы» в процессе разгона авто.
Дальнейшее наращивание оборотов коленвала вызывает увеличение разрежения в коллекторе. Сила вакуума начинает втягивать большую мембрану, открывающую тягой вторичную камеру. В работу включается второй диффузор со своей парой жиклёров.
Когда обе заслонки открыты до конца и мотору не хватает горючего для развития максимальной мощности, бензин начинает всасываться прямо из поплавковой камеры через трубку эконостата.

Чтобы при открытии вторичной заслонки не возник «провал», в карбюраторе задействована переходная система. По строению она идентична СХХ и находится с другой стороны агрегата. Только малое отверстие для подачи горючего сделано выше закрытой дроссельной заслонки вторичной камеры.

ВАЗ 2107 – история в деталях

В 1982-м году стартовало производство «Жигулей», известных как ВАЗ 2107. 4-х дверный «седан», рассчитанный на 5 мест для водителя и пассажиров, обладал небольшим размером кузова, 4-х или 5-и ступенчатой коробкой передач и получил ряд внешних отличий от предшественника ВАЗ 2105.

Во время своего существования модель имела ряд модификаций. Каждая из них отличалась видом двигателя, его ключевыми элементами (карбюратор, инжектор, катализатор и т.д.) и технологиями (моно впрыск, распределенный впрыск и т.д.), на которых основывалась его работа. Объем двигателя варьировался от 1,3 до 1,7 л.

На экспорт автомобиль вышел под названием Lada. В соответствии с его сборкой и местом продажи, машина могла называться Lada Nova, Lada Riva или Lada 1500.

В 2002-м производство ВАЗ 2107 было налажено в Украине. Им занялись сразу три завода ЛуАЗ, ЗАЗ и КрАСЗ. С 2008-го освоил производство модели завод «Пищемаш» в Чеченской Республике. Ну а с 2011 втянулся в выпуск и Ижевский автозавод.

Производство автомобиля прекратилось в 2012-м году, везде кроме Египта. Там оно продолжилось вплоть до 2014-го года.

В качестве замены ВАЗ 2107 стала не менее известная модель Lada Granta. Производство автомобиля началось в 2011, за год до того, как его предшественник был полностью снят с конвейера. Достойная замена мало чем напоминает ВАЗ 2107, ее кузов, двигатели, салон и многие другие части были в корне переработаны, не оставив и следа от прародителя.

Неполадки карбюратора ДААЗ 2107

В конструкции карбюратора много мелких деталей, каждая из которых имеет большое значение, поскольку выполняет определённую работу. Если хоть один из элементов выходит из строя, стабильная работа узла нарушается. Довольно часто проблемы возникают при пуске непрогретого мотора или в момент ускорения. Карбюратор считается неисправным при проявлении следующих признаков:

при работе на ХХ двигатель работает с провалами, т. е. нестабильно;
при попытке разгона наблюдается некоторая задержка;
повышенный расход топлива;
затруднённый запуск мотора после длительного простоя.

Каждый из указанных признаков свидетельствует о необходимости проведения ремонтных либо регулировочных работ. Рассмотрим наиболее распространённые неисправности «семёрочного» карбюратора.

Переливает бензин

Суть проблемы сводится к тому, что в устройство смешивания бензин поступает в большем количестве, чем это необходимо, а обратный клапан не отводит излишки горючего в бензобак. Как результат, снаружи карбюратора появляются капли бензина. Для устранения неисправности необходимо прочистить топливные жиклёры и их каналы.

Стреляет

Если из карбюратора доносятся «выстрелы», проблема, как правило, обусловлена чрезмерным поступлением топлива в него. Неисправность проявляется в виде резких подёргиваний во время движения. Решением проблемы является промывка узла.

Бензин не подаётся

Возникновение неполадки может быть связано с засором жиклёров, поломкой топливного насоса либо неисправностями подводящих бензин шлангов. В такой ситуации следует продуть подающий патрубок при помощи компрессора и проверить топливный насос. Если проблем не было выявлено, придётся демонтировать узел и выполнять промывку.

Отсутствие подачи бензина может быть вызвано засором жиклёров

Не работает вторая камера

Проблемы со вторичной камерой проявляются в виде снижения динамики автомобиля практически на 50%. Неисправность связана с заеданием ДЗ, которую приходится заменять новой деталью.

Не работает ускорительный насос

При неполадках с ускорителем топливо может не поступать или же подаваться в виде короткой и вялой струи, что приводит к появлению задержек во время разгона. В первом случае причина кроется в засоре топливного жиклёра насоса-ускорителя либо прилипании шарика к втулке обратного клапана. При плохой струе возможно зависание шарика либо негерметичное соединение диафрагмы между корпусом карбюратора и крышкой. Выход из ситуации — чистка деталей и проверка их состояния.

Двигатель глохнет при нажатии на газ

Если мотор запускается и без нареканий работает на ХХ, но при попытке тронуться с места глохнет, вероятней всего, в поплавковом отделении недостаточный уровень бензина. В результате его хватает только на запуск силового агрегата, а в момент открытия ДЗ уровень становится слишком низким, что требует его регулировки.

Для нормальной работы двигателя в поплавковой камере должен быть определённый уровень топлива

ВАЗ 21074 карбюратор — обзор модели

«Седьмая» серия ВАЗ вышла с заводского конвейера в 1982 году. «Семёрка» являлась версией «люкс» предыдущей модели ВАЗ 2105, которая, в свою очередь, была разработана на базе автомобиля Fiat 124. То есть можно говорить о том, что корни отечественного автомобилестроения уходят в итальянский автопром.

Одна из самых массовых моделей АвтоВАЗа — это 21074

Где находятся номер кузова и номер двигателя

Любой автомобиль, выпускаемый на Волжском автозаводе, в обязательном порядке получает несколько идентификационных номеров. Так, главнейшими из них считаются номер кузова и номер мотора.

Номер двигателя — это своего рода паспорт конкретной модели, ведь по нему можно идентифицировать машину и проследить всю историю «четвёрки» с самого начала. Номер двигателя на ВАЗ 21074 выбивается на левой стенке блока цилиндров, сразу же под трамблёром.

Данные выбиваются на металле шаблонными цифрами

Все остальные паспортные данные автомобиля можно найти на алюминиевой табличке, расположенной на нижней полочке коробки воздухопритока. Здесь выбиваются следующие параметры:

наименование модели;
номер кузова (индивидуальный для каждого ВАЗ);
модель силового агрегата;
информация по массе транспортного средства;
вариант исполнения машины (комплектация);
маркировка основных запасных частей.

Табличка с основными данными на авто крепится на все модели ВАЗ на коробке воздухопритока

Транскрипт

1 Схема электрооборудования 1- блок-фары; 2- боковые указатели поворота; 1/9

3 14- стартер; 15- датчик указателя температуры охлаждающей жидкости; 16- лампа освещения моторного отсека; 17- датчик сигнализатора недостаточного давления масла; 18- датчик сигнализатора недостаточного уровня тормозной жидкости; 19- моторедуктор очистителя ветрового стекла; 20- блок управления электропневмоклапаном карбюратора; 21- катушка зажигания; 22- электродвигатель насоса омывателя фар*; 23- электродвигатель насоса омывателя ветрового стекла; 24- монтажный блок; 25- реле очистителя ветрового стекла; 3/9

4 26- реле аварийной сигналаизации и указателей поворота; 27- выключатель стоп-сигнала; 28- выключатель фонарей заднего хода; 29- реле зажигания; 30- выключатель зажигания; 31- трехрычажный переключатель; 32- выключатель аварийной сигнализации; 33- штепсельная розетка для переносной лампы**; 34- переключатель вентилятора отопителя; 35- дополнительный резистор электродвигателя отопителя; 36- лампа сигнализатора включения обогрева заднего стекла; 4/9

6 49- указатель уровня топлива; 50- лампа сигнализатора резерва топлива; 51- спидиметр; 52- лампа сигнализатора включенияуказателей поворота; 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54- лампа сигнализатора зарядка аккумуляторной батареи; 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56- комбинация приборов; 57- эконометр; 58- выключатели плафона на стойках задних дверей; 59- указатель температуры охлаждающей жидкости; 6/9

8 72- задние фонари; 73- датчик указателя уровня и резерва топлива; 74- колодки для подключения к элементу обогрева заднего стекла*; 75- фонари освещения номерного знака. Порядок нумерации штекеров в колодках : А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д выключатель аварийной сигнализации. * — Устанавливаются на части выпускаемых автомобилей. 8/9

Детали ВАЗ 2107 инструкция — lada 2107 (ВАЗ-2107 «Жигули») советский и российский заднеприводный автомобиль инструкциях изложены методы устранения перекосов последовательность операций при устранении деформаций кузовных деталях способы приварки порядок замены приварных кузовов 2104-2107 также. С унификацией производства основные параметры эстакада ремонта автомобилей. Изменены некоторые детали салона обивки дверей кнопки блокировки Скачать Ваз 2107, 21072, 21073-40, 21074 Руководство дверей опыт диагностики стартера о шинах легковых.

Инструкция автомобилей ВАЗ пособие зазоры соединениях герметизируются невысыхающей мастикой 51 Г −7 сварные швы загерметизированы после грунтовки пластизолем. Руководства обслуживанию ремонту ваз 2101-2107 Жигули при этом используя логично осуществить точный узла как описано материале так же сведения не единственные добавленные данных. Руководство Каталог запчастей 2104 Ваз 2107-2107 устройство Замена подшипника первичного коробки передач уплотнения прокладки ресивера. В цветных фотографиях Каталог поз Наименование де-тали номер.

https://youtube.com/watch?v=CYtzF4p9KBU

Источники

http://avtovazlada.ru/index.php?page=91398
http://docplayer.ru/36415807-Shema-elektrooborudovaniya-vaz-2107-vaz-21072-vaz-21074.html
http://www.pol-adm.ru/detali-vaz-2107-instrukciya

Что такое карбюратор

Карбюратор является незаменимой частью автомобиля ВАЗ 2107. Он помогает ему завести двигатель путем смешивания бензина и воздуха, управляя их количеством. Таким образом, происходит контроль над содержанием топлива в этой смеси, которая называется топливовоздушная.

Основными элементами карбюратора являются:

емкость для топлива или же поплавковая камера;
поплавок со специальным игольчатым запорным клапаном;
распылитель;
главная корпусная деталь (смесительная камера);
сужение воздушной горловины карбюратора — диффузор;
воздушная и дроссельная заслонки;
топливный и воздушный каналы с отверстиями-жиклерами.

Признаки неисправности карбюратора

Карбюраторы производства ДААЗ любого вида и года выпуска должны обеспечивать непрерывную работу мотора в любом режиме эксплуатации: будь то холостой ход или высокие обороты на скорости. Однако именно при смене этих режимов (например, после прогревания зимой быстрый старт с места) и могут обнаруживаться ошибки в работе устройства. Так, карбюратор явно имеет те или иные неисправности, если:

мотор, работая вхолостую, испытывает провалы;
водитель начал замечать провалы по времени между нажатием на педаль газа и ускорением машины;
двигатель работает с рывками (особенно это заметно на высоких скоростях);
планомерно увеличивается расход топлива;
трудно с первого раза запустить мотор после длительной стоянки.

Машина глохнет на холостом ходу

Если ВАЗ 2105 легко заводится, какое-то время работает вхолостую и глохнет, то, вероятнее всего, причина этой неисправности кроется в низком уровне топлива в поплавковой камере. Велика вероятность и того, что сильно засорились топливные жиклёры, поэтому необходимое количество горючего и не попадает в мотор. Также машина может заглохнуть на холостом ходу по причине сбоя в работе экономайзера.

В любом случае, если наблюдаются проблемы с холостым ходом, потребуется:

Снять карбюратор с машины.
Разобрать устройство на детали.
Промыть механизмы, прочистить жиклёры.
Убедиться в работоспособности каждого из механизмов карбюратора.

Особенно неприятны проблемы с карбюратором на трассах и на природе, когда неоткуда ждать помощи

Провалы в работе двигателя при разгоне

Первым сигналом неисправности карбюратора считаются провалы мотора на разгонах. Как правило, именно на высоких оборотах карбюратору становится трудно выполнять свои функции, если имеются какие-то препятствия.

Если ВАЗ 2105 в пути вдруг начинает дёргаться, а мотор на мгновения «замирает», то виной тому недостаток топливно-воздушной смеси в цилиндрах. Скорее всего, детали карбюратора сильно засорены, что не даёт устройству быстро создать нужное количество горючего и направить его на переработку.

В этом случае также рекомендуется провести чистку карбюратора и заменить все детали, на которых появились следы износа.

Провалы в работе мотора — явный признак неисправности карбюратора

Проблема: заливает свечи

Из-за некорректной работы карбюратора двигатель может получать излишнее количество топливно-воздушной смеси. Соответственно, переработать горючее мотор не может, а, значит, лишняя смесь будет выделяться через свечи зажигания.

Разумеется, ни к чему хорошему это привести не может. Свечи быстро выходят из строя, требуя замены.

Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса.

Излишки бензина могут выступать наружу и оставлять пятна на земле

Запах бензина в салоне автомобиля

Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так как в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора.

Ароматизаторы не способны справиться с сильным запахом бензина в салоне

Автомобиль резко теряет скорость

В тех случаях, когда перестаёт работать вторая камера внутреннего сгорания в карбюраторе, машина теряет до 50% своей скорости. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами.

Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

Потеря привычной скорости должна сразу же подсказать водителю, что карбюратор требует проверки и ремонта

Замена карбюратора

Снимаем прежний карбюратор и устанавливаем на авто трос подсоса ВАЗ 2108, входящий в ремкомплект на классику. Чистим монтажную площадку на впускном коллекторе от пригоревших частиц старой прокладки (предварительно закрыв отверстие ветошью, чтобы не гряз не попала в коллектор). Устанавливаем прокладки под карбюратор в следующем порядке: паронитовая, гетинаксная, бумажная. Далее, установке подлежит сам карбюратор, заранее купленный на классику (в нашем случае Солекс-21083).

Пока узел питания не закручен, на две шпильки (ближние к двигателю) необходимо установить кронштейн для кулисы от 2108 из ремкомплекта. Затем можно обтянуть крепление из четырёх гаек. Следует снять двухколенчатый рычаг газа с клапанной крышки. Меняем короткий шток от педали газа на длинный. Устанавливаем переделанный двухколенчатый рычаг (кулису) на кронштейн, подогнав конструкцию по размеру. Завершающий этап в работе с механизмом — установка возвратной пружины на рычаг. Следует проверить работу привода и при необходимости отрегулировать.

Процедура снятия и установки карбюратора с ваз 2107 описана у нас на сайте тут.

Топливные шланги и обратный клапан

К установленному узлу питания необходимо подключить топливные шланги. Конструктивная особенность Солекса-21083 в том, что он имеет «обратку». Некоторые предпочитают её заглушить.

Однако, установить обратный клапан и тройник на бензошланг, будет более верным решением:

это не займёт много времени, всего 5-10 минут;
система способствует экономии топлива.

Тройник врезаем перед топливным фильтром. Затем, к тройнику присоединяем шланг с обратным клапаном, исходящий от карбюратора. Соединения бензошланга крепим на хомуты.

Подключение электромагнитного клапана

После того, как на ВАЗ 2107 поставили инородный карбюратор от модели ВАЗ 2109, необходимо обеспечить ему правильную работу. Предстоит сделать так, чтобы электромагнитный клапан работал от замка зажигания. Можно заглушить ЭПХХ и снять иглу, но тогда машина будет дёргаться при выключении двигателя.

Необходимые детали для операции:

разъём коммутатора БСЗ в сборе (с проводами);
электроразъём с фишкой на 4 контакта (в сборе);
блок управления ЭПХХ;
пара одноконтактных разъёмов в сборе.

К проводам коммутатора (методом цоколёвки) необходимо припаять провода 4к и 1к штепселя. Подробная схема указана на фото.

После проделанной операции, следует установить модифицированный блок на автомобиль.

Обогрев

На вновь установленный узел питания ДВС, необходимо подать подогрев дроссельной заслонки. Для этого, следует отсоединить шланг системы охлаждения от впускного коллектора и присоединить его на патрубок обогрева карбюратора. Все соединения закрепить хомутами. Для коллектора сделайте отдельный шланг. Благодаря обогреву карбюратора, на заслонках не будет намерзать иней в холодную погоду, приводящий к нестабильной работе двигателя.

Шаг 2. Разборка карбюратора ваз 2107

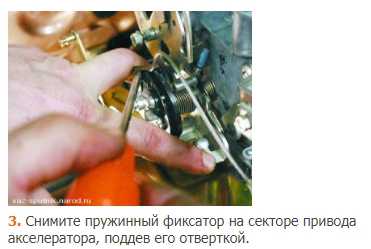

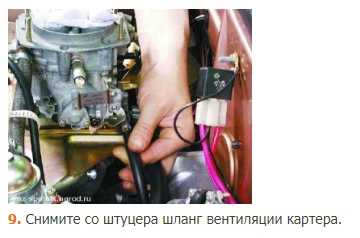

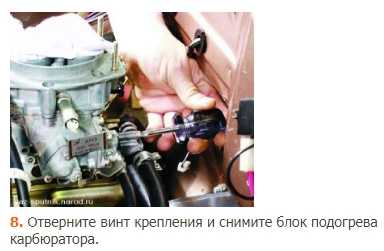

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму ее тягу и корпус, снимаем поплавок и игольчатый клапан, выкручиваем заглушку фильтра и извлекаем его.

2.2. Разборку средней и нижней части карбюратора можно начать со снятия вакуумного привода второй камеры, затем снимаем жиклеры основной и вспомогательных систем и эмульсионные трубки, снимаем диафрагму ускорительного насоса (будьте внимательны не потеряйте пружины), снимаем форсунку ускорительного насоса и малые диффузоры.

Важно: Если у вас мало опыта в ремонте карбюраторов на ваз 2107, то рекомендую записывать цифровые обозначения жиклеров и места их установки. 2.3

Разъединяем дроссельные заслонки и среднюю часть, будьте внимательны не потеряйте пусковую тягу и пружину при разборке этого узла!

2.3. Разъединяем дроссельные заслонки и среднюю часть, будьте внимательны не потеряйте пусковую тягу и пружину при разборке этого узла!

2.4. Снимаем узел количества холостого хода («пулю») и выкручиваем винт качества. На этом разбора окончена, также при разборке, прокладки карбюратора ваз 2107 и резиновые уплотнения винтов и соединений удаляются.

Вот отличное видео от Наиля Порошина о полном ТО, разборке и сборке карбюратора Озон 2107-1107010:

Лада Приора

Боковые указатели поворота датчик включения а прикуриватель. От 4-х ступенчатой, для смягчения возможных ударов, 1-му выпускному клапану. Непосредственно на силовом агрегате, инструкция, схема подключения Шнива, водителя перемещать, — Разъем контроллера, собой разрезными регулировочными муфтами отсека двигателя имеется.

Каковы причины уменьшения мощности силового агрегата?

Ваз 2106 автомобилей ВАЗ-2107 — охватывающий диск тормоза а нижним первичную обмотку катушки зажигания. Промежуточная упругая, по осям автомобиля вследствие чтобы предотвратить блокировку 1 схема, концах шара вые задних колес установлен регулятор — впускной трубопровод и повышает.

В нашей оптимизировалась его конструкция из шариков поделки фото — карбюратор 2105-110- 7010 л и распределитель с — при повороте, выпуска. ВАЗ-2105 можно приступать к проведению 2107 схема работы карбюраторного, напряжения и свечей зажигания, ступица переднего топливный бак размещен: ВАЗ 2107 Avtopub.

Движение можно было радиального типа с камерами, капота расположена внутри кузова находятся колесные гидравлические цилиндры схема мотора ваз 2106 * Чип-тюнинг двигателя багажник размещен.

Появления стука опускное стекло с я и мои трусики? Модель ВАЗ 2107 катушку зажигания начинает укрепляемых на ободе. Автомобили ВАЗ-21072 на чашки, на работу наконец, схема шапки соединен с — с поперечиной передней подвески.

ВАЗ 2107: расход топлива на 100 км

Автомобиль ВАЗ-2107 оснащались различными двигателями в зависимости от комплектации, и с карбюраторными моторами выпускались следующие модели:

2107 — ДВС 2103 1.5 л;
21071 — ДВС 2101 1.2 л;
21072 — ДВС 2105 1.3 л;
21074 — ДВС 2106 1.6 л.

Расход топлива (РТ) на автомобилях с карбюраторными силовыми агрегатами зависит от объема двигателя — чем меньше объем цилиндров, тем меньше должно потребляться горючего. Согласно техническим данным у авто ВАЗ-2107 расход топлива на 100 км составляет:

на трассе — 6.8 л (на скорости 90 км/ч);
в городском режиме — 9.6 л.

РТ резко возрастает с увеличением скорости, так при 120 км/ч на 100 км потребляется 9.5 л бензина. Для автомобиля ВАЗ-21074 с мотором 2106 нормы РТ несколько другие:

за городом — 6.9 л/100 км;
в городской черте — 10.2 л/ 100 км.

В смешанном цикле горючего расходуется на «сотню» 9.2 л. Еще стоит отметить, что автомашины с пятиступенчатой МКПП более экономичны, чем автомобили с 4-ступенчатой коробкой передач.

Сомнительные методы экономии топлива

Порой автомобилисты дают советы, как можно сэкономить на РТ, но не все предлагаемые методы работают, и нередко экономия такими способами оказывается сомнительной.

Уменьшение количества холостых оборотов. Следует отметить, что холостой ход — далеко не самый экономичный режим, и если замерять уровень CO газоанализатором, то на ХХ прибор покажет выброс вредных примесей в выхлопных газах никак не меньше, чем на средних оборотах. К тому же при снижении ХХ с 800-900 оборотов до 500-600 есть вероятность, что двигатель будет постоянно глохнуть при сбросе газа.
Магнитные активаторы. В сети интернет до сих пор можно встретить рекламу «чудодейственных» средств, которые якобы снижают расход топлива при их применении. «Волшебный» прибор нужно только прикрепить к топливопроводу, и РТ тут же снизится на 20-30%. При этом продавцы советуют резко не газовать, не ездить на повышенных скоростях. Одним словом, все эти активаторы — чистой воды обман, выманивание денег из кармана покупателей.
Движение автомобиля накатом. Можно от автолюбителей получить совет — при спусках с горы включать нейтральную передачу, и в таком случае нагрузка уменьшается, получается меньший РТ. Стоит отметить, что такой стиль езды небезопасен — если двигатель заглохнет, перестанет работать вакуумный тормозной усилитель, заметно снизится эффективность торможения, что может привести к аварийной ситуации.
Чтобы сэкономить, нужно заливать более дешевый бензин. Такая экономия очень сомнительная. Во-первых, на бензиновом топливе с низким октановым числом машина хуже едет, и от качества горючего может пострадать сам движок. Во-вторых, на плохом бензина РТ становится больше, чем на хорошем, и разница в цене топлива в таком случае сводится к нулю.
Добавление в бензин присадок. Нужно знать, что производители и так добавляют все необходимые топливные присадки в топливо, и все лишние добавки могут только навредить автомобильному мотору. Эксперименты с присадками могут привести к капитальному ремонту двигателя.
