Аэрозоли
С ними удобно работать, поскольку аэрозоль выходит под давлением и дополнительно прочищает засоры потоком воздуха со смесью. В состав распылителей входит пропан, ацетон и ряд других опасных компонентов. Потому избегайте их попадания в глаза и на руки. Они легко загораются, а потушить можно лишь углекислотными огнетушителями.

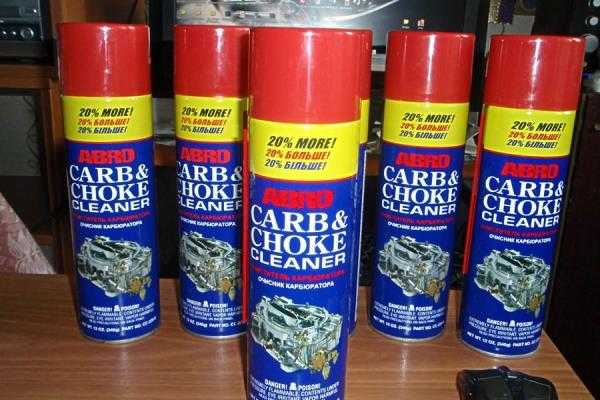

Аэрозоль Abro для чистики карбюратора
Аэрозоли отлично справляются со своей работой, но прочистить поплавковую камеру они не могут.
Процесс очищения выполняется одинаково для всех авто:
- Снимите воздушный фильтр;
- Брызните очистителем через трубки снаружи и внутри;
- Через 3 минуты заведите мотор, и высоких оборотах и в течение 2 минут с перерывами распыляйте средство.
На такой процесс уйдет у вас максимум 15 минут.
Регулировка поплавковой системы
Свободный ход поплавка колеблется между следующими значениями: 6,5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком случае поплавок слегка касается, но не давит на шарик клапана.
В том случае, если расстояние меньше, чем 6,5 мм, то нужно слегка изогнуть язычок клапана (игольчатого), который на рисунке изображён буквой «А».
После этого регулируем степень открытия игольчатого клапана, который пропускает бензин в поплавковую камеру. При подъёме поплавка поступление топлива уменьшается, при резком нажатии на педаль «газа» и открытии дроссельной заслонки расход топлива увеличивается, и поплавок опускается.
Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально отводим его от крышки и проверяем шаблоном, толщина которого составляет 14 мм с определённым допуском.
Если расстояние не соответствует, нужно подогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.
Теперь, после регулировки свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для сохранения полноценного потока топлива.
Порядок регулировки
Первоначальная настройка выполняется в процессе установки карбюратора на автомобиль после промывки. При этом нужно отрегулировать следующие элементы.
-
Трос пускового устройства. Оплётка закрепляется болтом в гнезде, а конец тросика вставляется в отверстие винтового зажима. Цель настройки — обеспечить полное закрывание воздушной заслонки при вытягивании рукоятки изнутри салона.
-
Тяга вакуумного привода настраивается путём вкручивания резьбового штока и окончательной фиксации контргайкой. Рабочего хода мембраны должно хватать на полное открывание вторичного дросселя.
-
Винты-опоры дросселей настраиваются таким образом, чтобы заслонки максимально перекрывали камеры и одновременно не касались краями стенок.
В идеале окончательная настройка карбюратора производится с помощью газоанализатора, измеряющего содержание угарного газа СО в выхлопе. Чтобы расход топлива укладывался в норму, а двигатель получал достаточное количество горючей смеси, уровень СО на холостом ходу должен умещаться в диапазон 0,7—1,2 единицы. Второй замер выполняется при 2000 об/мин коленчатого вала, допустимые пределы — от 0,8 до 2,0 единиц.
В гаражных условиях и при отсутствии газоанализатора индикатором оптимального горения топлива служат свечи. Перед запуском двигателя их нужно проверить на работоспособность и очистить, в идеале — поставить новые. Затем выполняется ручная регулировка.
-
Винт количества открутите на 6–7, качества — на 3,5 оборота. Пользуясь «подсосом», заведите и прогрейте мотор до рабочей температуры, после чего утопите рукоять.
- Вращая винт количества смеси и наблюдая за тахометром, доведите обороты коленвала до 850—900 об./мин. Двигатель должен поработать не менее 5 минут, чтобы электроды свечей показали чёткую картину горения в цилиндрах.
- Заглушите силовой агрегат, выверните свечи и осмотрите электроды. Если чёрная сажа не наблюдается, цвет светло-коричневый, регулировка считается завершённой.
- При обнаружении сажи почистите свечи, поставьте на место и снова запустите мотор. Винт качества заверните на 0,5—1 оборот, откорректируйте холостой ход винтом количества. Дайте поработать машине 5 минут и повторите операцию проверки электродов.
Регулировочные винты оказывают существенное влияние на состав и количество смеси во время холостого хода. После нажатия акселератора и открытия дросселя включается главная дозирующая система, готовящая топливную смесь по пропускной способности основных жиклёров. Винты на этот процесс повлиять уже не могут.
Занимаясь ремонтом и регулировкой карбюратора ДААЗ 2107, важно не упускать из виду мелочи — менять все изношенные детали, прокладки и резиновые кольца. Малейшая неплотность ведёт к подсосу воздуха и неправильной работе агрегата
Жиклёры требуют бережного отношения — ковырять калиброванные отверстия металлическими предметами недопустимо.
Назначение и конструкция карбюратора
Двухкамерный карбюратор ДААЗ 2107 установлен справа от двигателя (если смотреть по направлению движения авто) на четырёх шпильках диаметром М8, вкрученных во фланец впускного коллектора. Сверху к площадке агрегата на 4 шпильки М6 прикреплён круглый короб воздушного фильтра. Последний дополнительно соединён с карбюратором тонкой трубкой вентиляции картера.
Назначение карбюратора — смешивать бензин с воздухом в нужных пропорциях и дозировать подачу смеси в зависимости от режима работы двигателя — холодный пуск, холостой ход, движение под нагрузкой и накатом. Горючее поступает в цилиндры через впускной коллектор за счёт разрежения, создаваемого поршнями мотора.
Конструктивно агрегат разделен на 3 узла — верхнюю крышку, среднюю часть и нижний блок дроссельных заслонок. В крышке установлены следующие детали:
- мембрана и заслонка пускового устройства;
- трубка эконостата;
- топливный фильтр тонкой очистки;
- поплавок и штуцер подключения бензиновой магистрали;
- игольчатый клапан, закрывающийся лепестком поплавка.
Крышка прикручивается к средней части пятью винтами с резьбой М5, между плоскостями предусмотрена уплотнительная картонная прокладка.
Между крышкой и средней частью агрегата стоит уплотняющая прокладка из картона
В корпусе среднего модуля располагаются основные дозирующие элементы:
- поплавковая камера, где установлены главные топливные жиклёры;
- система холостого хода (сокращённо — СХХ) с жиклёрами подачи воздуха и горючего;
- переходная система, чьё устройство аналогично СХХ;
- основная система дозировки топлива, включающая эмульсионные трубки, воздушные жиклёры, большие и малые диффузоры;
- ускорительный насос — камера с диафрагмой, распылитель и запорный шариковый клапан;
-
вакуумный привод, прикрученный к корпусу сзади и открывающий дроссель вторичной камеры на повышенных оборотах двигателя (более 2500 об/мин).
Нижняя часть крепится к среднему модулю на 2 винта М6 и представляет собой прямоугольный корпус с двумя дроссельными заслонками, установленными в камерах диаметром 28 и 36 мм. Сбоку в корпус встроены регулировочные винты количества и качества горючей смеси, первый отличается бóльшим размером. Рядом с винтами установлен штуцер отбора вакуума для мембраны трамблёра.
Когда водитель отпускает педаль газа, дроссели автоматически закрываются под воздействием возвратных пружин
Жидкость для заливки в бак
Не все знают, как почистить карбюратор на ВАЗ 2109. Рекомендуем обратиться в отдел автомобильной химии, где продается большое количество жидких препаратов для чистки карбюратора. Обычно объем составляет до 150 миллилитров, которые необходимо залить в бак перед заправкой и полностью использовать это топливо до тех пор, пока не загорится лампочка резервного остатка.
Согласно заявлениям производителя, подобные меры позволять:
- Удалить загрязнения и отложения;
- Улучшить качество запуска мотора;
- Уменьшить токсичность выхлопа;
- Снизить расход топлива;
- Улучшить отзывчивость двигателя.
Рекомендуем обратить внимание на фирму Hi-Gear, которая хорошо зарекомендовала себя в этой сфере и предлагает действительно высококачественную жидкость. Применяют подобные препараты раз на 3-15 тысяч километров пробега, в зависимости от эксплуатации и качества заливаемого топлива.
