Частые неисправности системы впрыска
Уделите внимание и модулю зажигания. Вполне возможно, что неисправность кроется в нем
Но проверить модуль можно только при помощи современных мотор-тестеров. Поэтому нужно обратиться к опытному автоэлектрику, который быстро вычислит неисправность и проведет замену или ремонт модуля. Если есть возможность установить и протестировать исправный элемент, воспользуйтесь ею. Двигатель начал идеально работать — бегите в магазин за новым модулем. Ремонт этого узла возможен, но найти профессионального мастера довольно сложно.
Неисправность регулятора холостого хода можно определить по следующему признаку: не получается завести двигатель без нажатия на газ. Датчик находится рядом с ДПДЗ, непосредственно на патрубке. Но не стоит сразу менять его, попробуйте для начала промыть и почистить. Очень часто регулятор просто загрязняется, поэтому возникает ощущение, будто он вышел из строя. Цена на такие элементы сейчас упала, а выбор их в магазинах очень велик.
Неисправности РМ Калины и способы их устранения
Даже самые надежные механизмы изнашиваются, особенно если не защищены от воздействия пыли, грязи, воды и агрессивных сред. Хотя рулевая рейка Лада Калина находится под капотом автомобиля и снизу защищена поддоном, все же в процессе эксплуатации, особенно в условиях бездорожья, она подвергается воздействию всех перечисленных факторов. Основные неисправности РМ можно объединить в три группы:
- большой свободный ход рулевого колеса;
- стук, шумы и скрип в механизме;
- тугой руль.
Повышенный люфт, скрипы и стук РМ Калины могут быть вызваны:
- ослаблением гаек крепления рулевых тяг,
- износом их наконечников и сайлентблоков,
- ослаблением гаек крепления РМ,
- большим зазором между рейкой и регулировочной гайкой.
Эти неисправности легко устранить: нужно подтянуть гайки и зашплинтовать их, где это необходимо, а сайлентблоки заменить на новые.
Затрудненное вращение руля Лада Калина могут вызвать более серьезные причины:
- износ подшипников верхней опоры стойки верхнего кардана рулевой колонки,
- повреждение опорной втулки рейки,
- выход из строя телескопической стойки передней подвески,
- неисправность электроусилителя руля или низкое давление в шинах.
Если с последней причиной можно справиться достаточно легко, накачав колеса до уровня, указанного в руководстве по эксплуатации автомобиля, то для устранения остальных потребуется замена деталей и агрегатов на новые.
Многих владельцев Лада Калина интересует, можно ли заменить штатную рейку на механизм другой конструкции. Можно, но не нужно. Заводом-изготовителем замена реечного рулевого механизма на другие виды конструктивно не предусмотрена. Червячные или винтовые РМ просто не подойдут. Для облегчения вращения рулевого колеса на все модели Калины устанавливается электроусилитель.
Принцип работы и конструкция реечного рулевого механизма
При вращении руля крутящий момент передается посредством вала колонки через косозубую шестерню к рейке, с которой связаны тяги, изменяющие угол поворота ступицы колеса. Рабочей парой в реечном механизме является косозубая шестерня, находящаяся на вале колонки, и рейка РМ.
Рулевая рейка Калины помещена в алюминиевый корпус (картер), в него входит косозубая шестерня, соединяющаяся с валом колонки. Косозубая ведущая шестерня находится в зацеплении с рейкой, опирается на два подшипника и втулку на картере. Рейка также имеет косой зуб с переменным шагом, причем на периферийной части шаг меньше. В результате характер управления автомобилем становится более естественным и удобным, а углы поворота рулевого колеса уменьшаются. В машине с рейкой, имеющей переменное передаточное отношение, диапазон поворота руля составляет 720°. При этом водитель, поворачивая колесо на один оборот, достигает правого или левого упора. При прямолинейном движении вал-шестерня находится в зоне прямых зубьев. На поворотах или при маневрировании рулевое управление реагирует более динамично. В зоне рейки, имеющей косые зубья, передаточное число интенсивно уменьшается при увеличении угла поворота руля.
Для любителей быстрой езды может быть поставлена рулевая рейка Калина спорт, имеющая передаточное число 3,1, в отличие от других моделей, у которых этот показатель составляет 4,02. Такой укороченный вариант позволяет лучше чувствовать автомобиль, но повышает риск при вождении на высоких скоростях.
Демонтаж и ремонт детали
Часто причиной неисправности становятся именно загрязненные контакты и элементы системы. Когда ломается датчик, происходит следующее:
Перед началом работы по замене или ремонту датчика на автомобиле Лада Калина необходимо отключить минусовую клемму от батареи питания. Затем от разъема датчика положения отключается штекер, для чего нужно нажать на пластиковую защелку. ДПДЗ крепится при помощи двух винтов, которые без особого труда выкручиваются. Только после этого узел снимается. Внимательно осмотрите его на наличие повреждений, измерьте ширину вала датчика (она должна быть 5 мм). Вполне возможно, потребуется чистка дроссельной заслонки перед установкой нового потенциометра. Если ось загрязнена, датчик будет с трудом приводиться в движение.
Подтяжка и регулировка рейки
В процессе эксплуатации автомобиля происходит естественный износ соприкасающихся деталей, в том числе и рейки РМ. О наличии такого износа легко узнать по характерному стуку механизма на малых скоростях по неровной дороге. Этот звук также дает вибрацию, которую вы можете почувствовать через руль. Начальную стадию износа легко ликвидировать, для этого необходима регулировка рулевой рейки Калины, что несложно сделать своими руками.
Прежде всего необходимо ослабить три хомутика на патрубке воздуховода:
- на датчике массового расхода воздуха,
- на патрубке вентиляции картерных газов,
- на дроссельном узле.
После снятия патрубка воздуховода открывается достаточно большое пространство, чтобы можно было просунуть руку со специальным ключом для регулировки рейки и подтянуть гайку на торце картера РМ. Повернув регулировочную гайку на четверть оборота по часовой стрелке, можно приступить к установке разобранного патрубка и тесту машины. Если стук исчез и при движении авто руль самостоятельно возвращается из крайнего положения, значит, регулировка была осуществлена правильно. Если рулевое колесо не возвращается, вы немного перетянули рейку. Придется выполнив все процедуры заново и несколько ослабить ее, а затем опять провести проверку. Если стук не исчезает при полном завинчивании гайки, то замена рулевой рейки на Калине неизбежна.
Ошибка ЭУР на приборной панели
Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».
Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.
Характеристики рулевого механизма разных модификаций Калины
Рулевой механизм (РМ) относится к наиболее важным элементам автомобиля и предназначен для изменения траектории его движения. Управление осуществляется путем поворачивания рулевого колеса, и чем больше угол его поворота, тем больше разворачивается машина. Среди многообразия РМ наибольшее распространение получили реечные механизмы из-за простоты конструкции, небольшого веса и размера, высокой надежности и низкой себестоимости.
Все модели и модификации автомобиля Лада Калина имеют штатный травмобезопасный реечный механизм, который оснащен электрическим усилителем.
Колонка руля может менять угол наклона в зависимости от роста водителя, обеспечивая комфортное вождение. В настоящее время есть три производителя, поставляющих комплектующие для ЭУР: это завод «Авиаагрегат», Махачкала, «Авиаэлектроника» в Калуге и компания «Mando», Корея. Все электроусилители доступны в свободной продаже и выбрать можно любой, но опытные водители отдают предпочтение корейскому устройству.
Датчик положения дроссельной заслонки — проверка и замена
Проверка
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»). 2. Снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»). 3. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку от датчика положения дроссельной заслонки.

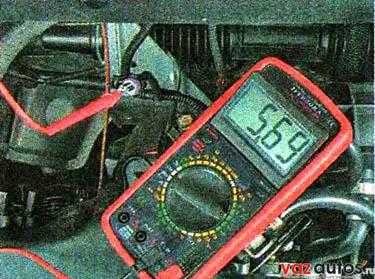

4. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя. 5. Включив зажигание, подсоединяем «плюсовой» щуп вольтметра к выводу А колодки жгута проводов (нумерация выводов нанесена на колодке) и измеряем напряжение питания.
Снятие

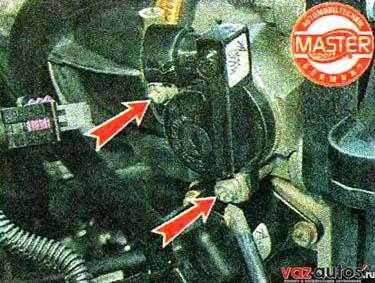

1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.
2. Снимаем датчик положения дроссельной заслонки с оси заслонки. Соединение датчика с корпусом дроссельной заслонки уплотнено поролоновым кольцом.
Установка
1. Надеваем датчик на ось привода дроссельной заслонки.
2. Удерживая датчик в положении, при котором отверстия под винты крепления совмещены с резьбовыми отверстиями в корпусе дроссельной заслонки, поворачиваем сектор привода дроссельной заслонки до упора.
3. Убедившись, что датчик установлен правильно, заворачиваем винты его крепления и присоединяем колодку жгута проводов.
Источники
- http://vaz-russia.ru/remont-vaz-1117-kalina-universal/chistka-drosselnoy-zaslonki-na-kaline.html
- http://expertvaz.ru/lada-kalina/chistka-datchika-polozheniya-drosselnoj-zaslonki-dpdz.html
- http://www.vaz-autos.ru/lada-kalina/dvigatel-i-ego-sistemy/sistema-upravleniya-dvigatelem/datchik-polozheniya-drosselnoy-zaslonki—proverka/
Меняем ЭУР на Лада Калине
Электроусилитель руля крепится на рулевой колонке и снимается вместе с ней. Для начала необходимо обесточить автомобиль, сняв клемму аккумулятора, и расположить передние колеса прямо. Для демонтажа рулевого колеса Калины следует снять нижнюю поперечину панели приборов, отсоединить провода от блока управления ЭУР и переключателей, расположенных на колонке, после чего опустить руль на пол.
Теперь удобно отворачивать гайку болта крепления нижнего карданьчика к валу-шестерне рулевого механизма. Затем разжимаем соединение шарнира, плоской отверткой снимаем промежуточный карданчик с вала-шестерни РМ Калины и демонтируем колонку вместе с электроусилителем руля. После замены ЭУР на новый монтаж осуществляем в порядке, обратном описанному выше.
В целях безопасности замену различных узлов и механизмов следует осуществлять только на те, что разрешены производителем Калины. Есть РМ требует ремонта, его нужно проводить незамедлительно, иначе повышается риск создания опасных ситуаций на дороге. При обнаружении повреждений или наличии неустранимых неисправностей механизм подлежит замене.
