Замена грм, ремня генератора и помпы на ваз 2111 двигатель 8v

Меняем ремень сами

Здесь речь будет идти о замене ременной передачи ГРМ исключительно своими руками. А вот что нам для этого может понадобиться:

  • домкрат;
  • ключ регулировки натяжного механизма;
  • набор других ключей;
  • новый расходник;
  • плоскогубцы;
  • набор отверток с различными жалами.

На фото ниже можно посмотреть схематическое изображение системы ременной передачи ГРМ:

Изучили схему? Теперь начинаем демонтировать отслуживший ремень и устанавливать новый.

1. Первым делом отсоединяем минусовую клемму аккумулятора, тем самым полностью обесточив машину. 2. Выворачиваем болты крепления защитного кожуха ГРМ и снимаем его.

3. Вывешиваем автомобиль и снимаем правое колесо. 4. Демонтируем сначала брызговик, а затем двигательную защиту. 5. Теперь нужно совместить отметки. Для этого проделываем следующие действия: начинаем вращать генераторный шкив до полного совпадения меток на шкиве и крышке.

6. Теперь нам необходимо избавиться от заглушки на КПП.

7. Через образовавшееся отверстие нужно проверить совмещение контрольных меток. 8. После этого нам нужно полностью заблокировать механизм. Сделать это можно отверткой или еще каким-либо подобным предметом. 9. Откручиваем болты крепления генераторного шкива и снимаем шкив. 10. Сейчас необходимо немного открутить гайку крепяжа натяжного ролика. 11. После этого уже можно начинать удалять отслуживший свой срок ремень. Торопиться при этом не стоит, делаем все аккуратно.

12. Теперь берем новый расходник и начинаем его натягивать. Направление движения ремня должно соответствовать направлению, нанесенных на него стрелок. Если установить ремень в противоположном направлении, он тоже будет работать, но его зубья при этом очень быстро сточатся. Кстати, на некоторых ремнях стрелки отсутствуют. В этом случае его нужно устанавливать таким образом, чтобы можно было прочитать размещенные на нем надписи. 13. После этого закрепляем натяжной ролик и начинаем натягивать ремень. Для этого прокручиваем ролик вправо. 14. Проверяем, совпали ли отметки. 15. Проверяем натяжение ременной передачи. Сделать это можно, надавив на ремень рукой. Натяжение расходника должно быть оптимальным – он не должен провисать, но и перетягивание тоже не допускается. 16. Теперь осталось только запустить двигатель и проверить его работу. Если не слышно посторонних шумов, если механизм работает, как обычно, значит все сделано правильно. В противном случае установку нового расходинка придется повторить, так как его неправильная установка послужит причиной его быстрого изнашивания. Но основная опасность таится в том, что неправильно натянутый ремень может оборваться, а это уже совсем нехорошо.

Как видим, ничего сложного в таком ремонте нет, и его вполне можно произвести самому. Необходимо только в точности следовать инструкции и проявить немножко старания. Тогда у вас точно все получится. Удачи!

Замена ремня привода газораспределительного механизма (ГРМ) Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем ремень привода генератора ваз 2110.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку.

. и один в центре.

Снимаем крышку ГРМ.

Снимаем правое колесо и пластиковый щиток моторного отсека.

Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива.

. до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B).

Сняв резиновую заглушку в верхней части картера сцепления.

. убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.

Так расположена риска на маховике двигателя ваз 2112 при снятой коробке передач и головке блока цилиндров.

Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.

Отворачиваем болт крепления шкива привода генератора.

Снимаем шкив привода генератора ваз 2111.

Ключом «на 17» ослабляем гайку крепления натяжного ролика ваз 2112.

Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.

Снимаем ремень ГРМ.

При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.

Под роликом установлена дистанционная шайба.

Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала ваз 2112. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.

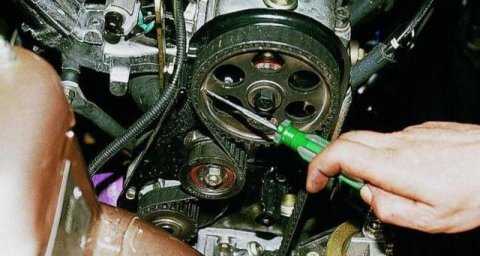

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень.

Затягиваем гайку крепления натяжного ролика. Заворачиваем на место болт крепления шкива привода генератора ваз 2111 и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке. Проверяем совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Схема привода распределительного вала

1 – зубчатый шкив коленчатого вала 2 – зубчатый шкив насоса охлаждающей жидкости 3 – натяжной ролик 4 – задняя защитная крышка 5 – зубчатый шкив распределительного вала 6 – зубчатый ремень А – установочный выступ на задней защитной крышке В – метка на шкиве распределительного вала С – метка на крышке масляного насоса D – метка на шкиве коленчатого вала

Если метки не совпадают, повторяем операцию по установке ремня. Для регулирования натяжения ремня лада 2111 поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости ваз 2110 и натяжного ролика.

Снятие и установка ремня ГРМ на двигателях ВАЗ-2110 и ВАЗ-2111

Потребуется. снять ремень генератора. снять правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.

Сначала нужно снять крышку ГРМ:

  1. Отвернуть два болта сбоку, используя ключ «на 10».
  2. Отвернуть один болт в центре.
  3. Снять крышку ГРМ.
  4. Схема привода распределительного вала.

Установить поршень первого цилиндра в положение ВМТ такта сжатия:

  1. Повернуть коленвал по часовой стрелке за болт крепления шкива с помощью головки «на 19».
  2. Совмещая метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ.
  3. Снять резиновую заглушку в верхней части картера сцепления.
  4. Убедиться, что риска на маховике расположена напротив прорези крышки картера сцепления.

Дальнейшие действия:

  1. Фиксируем коленвал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
  2. Отвернуть болт крепления шкива привода генератора и снять его.
  3. Ослабить гайку крепления натяжного ролика, используя ключ «на 17».
  4. Повернуть натяжной ролик, чтобы ремень был максимально ослаблен, а затем снять ремень ГРМ.

Установка ремня ГРМ производим в обратной последовательности.

  1. Надеть ремень на шкив коленвала.
  2. Натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распредвала.
  3. Натянуть ремень. вставив отвертку между двумя винтами или стержнями диаметром 4мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки.
  4. Затянуть гайку крепления натяжного ролика.
  5. Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на два оборота по часовой стрелке, используя головку «на 19».
  6. Проверяем совпадение установочных меток коленчатого и распределительного валов.

Также процесс замены ремня ГРМ показан на видео:

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

  1. ключи на 10, 13, 17;
  2. ключ для вращения ролика;
  3. плоская отвертка;
  4. баллонный ключ;
  5. домкрат;
  6. немного моторного масла для смазки натяжного ролика.

  • Автомобиль устанавливаем на ровном месте, включаем передачу.
  • С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

  • Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).
  • За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.
  • Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

  • С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.
  • Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

  • За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.
  • Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

  • Прикручиваем шкив генератора, надев на него ремень. Натягиваем его.
  • Старый натяжной ролик демонтируем, ставим новый, смазав его с обеих сторон маслом.
  • Проводим натяжение ремня ГРМ, проворачивая ролик натяжителя вправо (если нет специального ключа, можно вставить в отверстия два подходящих штыря и зафиксировать отверткой или другим похожим предметом). Натяжение должно составлять 1,5-2 кгс. Если у вас нет инструмента для того чтобы замерить величину натяжения, делаем это старым проверенным способом. Оптимальным считается натяжение, когда одну плоскость ремня можно развернуть горизонтально на 90 градусов, взявшись пальцами посредине между шестернями коленвала и распредвала.

  • В этом положении затягиваем болт крепления натяжного ролика.
  • Вынимаем отвертку из отверстия картера сцепления, ставим на место заглушку. Защитный кожух ремня ГРМ не устанавливаем, пока не проверим работу всего привода.
