Снятие и замена ремня грм ваз 2108, 2109, 21099

Подготовка к замене

А теперь приближаемся к процедуре замены. Если имеется необходимость, то лучше отключить минусовую клемму от аккумулятора. Причина для этого — необходимость в отодвигании генератора для снятия ремня. При помощи ключа на 10 необходимо выкрутить три болта, которыми крепится крышка из пластика к кронштейнам на двигателе. Собственно, доступ к ремню у вас имеется, но снять его не так просто. Вооружаетесь ключом на 17 и ослабляете крепление генератора, отодвигаете его в сторону радиатора.

Теперь снимаете ремень привода генератора, после этого необходимо под заднее левое колесо поставить упоры. А правую переднюю часть поднять при помощи домкрата. Следующий шаг — это выкручивание болта коленчатого вала. Сделать это довольно сложно. Зафиксировать коленчатый вал порой проблематично. Если у вас карбюраторный двигатель, задача упрощается. Достаточно вставить в отверстие на шкиве ключ или металлический стержень. Но если инжекторный мотор, необходима помощь напарника. Включаете пятую скорость, выжимаете педаль тормоза и удерживаете ее. В это время можно выкрутить болт коленчатого вала.

Как поставить новый ремень ГРМ и выставить метки

После того как будет снят старый ремень ГРМ, и проверена помпа можно заниматься установкой нового ремня. Но тут необходимо знать, как правильно его поставить и при этом как выставить метки ГРМ на ваз 2109 инжектор. Стоит помнить, что ремень ГРМ не имеет определенного направления, поэтому все числа указанные на ремне ставят стороной на водителя.

Для проведения таких работ следует заранее подготовить ключи на 17 и 19, а также плоскую отвертку. Если освещение в гараже слабое необходимо подготовить лампу или специальную переноску. В первую очередь устанавливают натяжной ролик, после начинают правильно выставлять весь механизм, то есть метки ГРМ ваз 2109, и делать это нужно строго по представленным меткам. Все работы проводятся в обратном порядке, то есть, сначала надевают ремень на шкив коленчатого вала, но он должен быть надежно закреплен, чтобы избежать смещения. После этого идет установка на распредвал и только после этого на натяжной ролик.

Как правильно выставить метки на ваз 2109 ГРМ:

В первую очередь выставляют метку на распределительном валу.
После проверяют на совпадение метки на шкиве коленвала.
Чтобы узнать точные показания необходимо проверить метки на маховике.

Как проверить

После выполнения всех рекомендаций приведенных выше, по замене ремня ГРМ, а также выставлению меток, нужно проверить проведенную работу, как это сделать читайте ниже:

Чтобы все это проверить, нужно на коленвал поставить болт и в этом случае шкив можно будет сравнить по меткам.
Затем коленчатый вал прокручивают до тех пор, пока метка не встанет на определенное место на шкиве в вертикальное положение. Именно такое положение прописано для выставления меток.
Проверку осуществляют путем удаления заглушки на картере сцепления и через отверстие смотрят на маховик. На нем располагают специальные риски, и метка должна точно на них встать после этого надевают ГРМ на шкив коленчатого вала, снизу устанавливают на шкив помпы.
Если ГРМ не попал на маховик, в этом случае нужно проводить регулировку на маховике, то есть снять снова ремень со звездочки и немного подрегулировать. Регулировку проводят с помощью специального ключа, а если его нет под рукой, то это можно сделать при помощи плоской отвертки.
Затем отвертку прокручивают против часовой стрелки, ее вставляют на винты между натяжными роликами. Все эти процедуры помогут правильно натянуть ремень ГРМ. Контроль осуществляется так, ремень на длинном участке должен провернуться не более чем на 90 градусов, и это считается нормой.

Функции ремня ГРМ

Благодаря работе газораспределительного механизма осуществляется открытие и закрытие группы клапанов. В результате этого в цилиндры поступает воздушно-топливная смесь, и удаляются отработанные газы. Ремешок ГРМ синхронизирует работу валов. Таким образом происходит синхронное движение клапанов и поршней, тем самым исключается их столкновение.

Схема расположения ремня ГРМ

Ременная передача представляет собой обод из резины, на внутренней стороне которого имеются зубья, исключающие его проскальзывание на шестеренках. Производители ВАЗ 2109 установили срок эксплуатации газораспределительного ремня 50-60 тысяч километров, но реально его приходится менять через 35-45 километров пробега.

Ремень требует замены при обнаружении следующих дефектов:

трещины, морщины на внутренней и внешней поверхности;
износ, обрыв зубьев;
слабое натяжение, в результате чего ремешок сползает;
следы рабочих жидкостей на поверхности;
обтрепанные боковые поверхности.

Ремешок со следами износа

Когда ремень рвется, клапана встречаются с поршнями. В результате чего они гнутся, могут испортиться поршни, поцарапаться стенки цилиндров, что приведет к дорогостоящему . Вот почему опытные автолюбители рекомендуют делать визуальный осмотр резинового изделия через 15-20 тысяч пробега и не допускать его износа до критического состояния, когда он может порваться.

Сборка

После установки ремня и нескольких проверок и регулировок, можно приступать к сборке двигателя, в такой последовательности:

совмещаем и устанавливаем шкив привода генератора;
устанавливаем и натягиваем ремень генератора;
ставим на место все защитные кожуха;
запускаем двигатель;

После установки нового ремня, двигатель должен запускаться точно также как и до замены. Если двигатель запускается с трудом, неустойчиво работает, глохнет, то, скорее всего не совпали или перескочили метки газораспределения. Если при работе двигателя слышны посторонние шумы (вой, треск, стук ремня о кожух, и другие), то, скорее всего, был перетянут или недотянут ремень.

Своевременная диагностика собственного автомобиля является залогом его долгой и продуктивной службы

Ремень газораспределительного механизма является важной деталью машины Лада Приора. Осмотрите его и оцените состояние

Он не должен быть изношенным, загрязненным, поврежденным. Если же имеют место негативные моменты, необходимо заменить ремень ГРМ на Ладе Приора. Помните, что перекручивать или перегибать новый зубчатый ремень нельзя. Статистика свидетельствует о том, что замена ремня генератора является одной из наиболее востребованных услуг, которые предоставляют специалисты в автосалонах, однако, данную процедуру можно осуществить и самостоятельно. Благодаря такому небольшому ремонту ваш автомобиль будет защищен от преждевременного износа, а кошелек от нежелательных расходов.

Дефектовка деталей при снятом ремне ГРМ

Прежде всего нам надо осмотреть сам ремень- какие на нём повреждения, где потёрся, равномерный ли износ

Также стоит обратить внимание, есть ли масло на ремне- если ремень в масле, то обязательно надо устранить течь, иначе масло разъест новый ремень и он может оборваться. Масло может течь через сальники распредвала и коленвала, а также через крышку головки блока цилиндров

Если течёт через сальники- заменить, если через крышку- поменять прокладку или посадить на герметик- силикон.
Также не мешало бы проверить помпу- смотрим, есть ли люфт, течь или заклинивания ролика. При необходимости- под замену.

Основной этап

После проведенных действий можно приступать к основному этапу. Прежде всего, потребуется снять правый брызговик двигателя. Иногда достаточно отвернуть ключом два винта брызговика для того, чтобы открыть доступ к шкиву коленчатого вала.
Следующим действием станет демонтаж ремня генератора. Для этого потребуется открутить гайку нижнего болта крепления. Затем генератор нужно сместить к двигателю и снять сам ремень.
Третий шаг – демонтаж защитной крышки. Работа выполняется с помощью ключа. Крышку крепят три болта, которые потребуется открутить.

Когда перечисленные выше работы будут выполнены, можно будет производить замену. Для успешной работы потребуется совместить установочные метки элементов детали. Если этого не сделать, все действия придется выполнять заново.

Что касается замены ремня ГРМ на ВАЗ-2108, то она выполняется следующим образом:

Производят ослабление гайки крепления ролика ГРМ с помощью ключа на 17 мм. Ослабленный ролик поворачивают против часовой стрелки, чтобы уменьшить натяжение ремня.

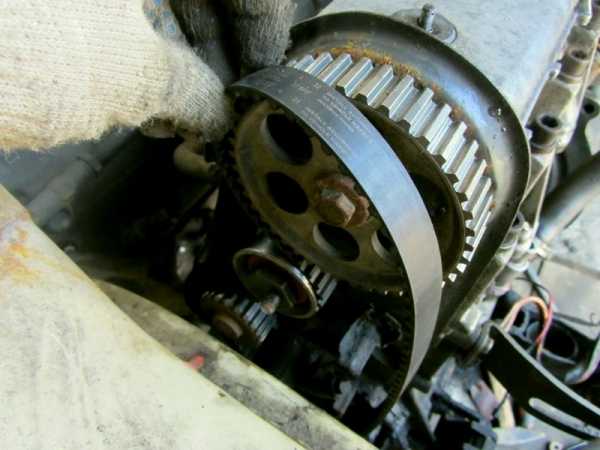

Снимают неисправный ремень ГРМ. Для этого его сдвигают со шкива и снимают с натяжного ролика.
Устанавливают новую деталь, приобретенную заранее

При этом важно учитывать, чтобы совпали все необходимые метки, иначе процесс придется выполнять заново. После установки потребуется притянуть ремень гайкой.

Чтобы правильно выполнить натяжение, нужно вставить ключ, в отверстие натяжного ролика. После этого его потребуется повернуть по часовой стрелке

Ремень начнет натягиваться, и важно вовремя прекратить действие, чтобы избежать достижения слишком сильного усилия

Как только ремень будет затянут, потребуется проверить степень его натяжения. Если все действия выполнены правильно, то деталь повернется на 90 градусов. В противном случае, придется ослаблять натяжение до достижения необходимого показателя.

Окончательными действиями по замене ремня станут:

Затягивание гайки крепления натяжного ролика.
Обратный монтаж шкива коленчатого вала.
Крепление крышки привода ГРМ.
Установка колеса.
Спуск автомобиля с домкрата.
Подключение аккумулятора.

Только после этого можно будет завести мотор для проверки работы правильности проведенной замены. Если машина заведется без каких-либо проблем, значит, замена прошла успешно. Если же неисправность не исчезла, рекомендуется обратиться за помощью в СТО.

Чтобы избежать частых замен ремня ГРМ в двигателе, рекомендуется регулярно проводить технический осмотр автомобиля. Таким образом, можно будет заранее выявить возможную проблему и устранить ее гораздо быстрее и дешевле.

ВАЗ 2108 – автомобиль, завоевавший доверия среди отечественных автолюбителей. Данная модель оборудована двигателем с ремнем ГРМ. В случае износа данной детали ее замену можно произвести своими руками, а при необходимости – обратиться за помощью профессионалов на СТО.

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.

Как поменять ремень ГРМ?

Замена ремня выполняется на холодной машине. Если автомобиль не остыл, то изделие, надетое на горячие детали, может растянуться. В результате натяжение будет слабым, и ремешок сползает во время эксплуатации с шестерен или проскакивает на зубьях.

Набор инструментов

Чтобы выполнить замену на автомобиле ВАЗ 2109 как с карбюратором, так и с инжектором, необходимо подготовить следующий инструментарий:

набор гаечных ключей;
набор головок;
удлинитель;
отвертки;
домкрат.

Расходные материалы ГРМ

Этапы

Автомобиль для выполнения работ нужно ставить в удобное положение и зафиксировать так, чтобы он не покатился, подложив что-нибудь под задние колеса.

Работы по замене стоят из следующей последовательности шагов:

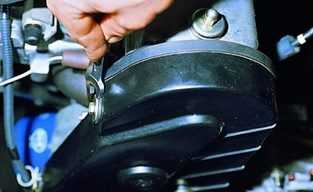

Сначала нужно демонтировать защитную крышку ГРМ, открутив три крепежных болта.
Затем необходимо , чтобы он не мешал при выполнении дальнейших работ.
Далее подняв с помощью домкрата авто, нужно демонтировать правое колесо и брызговик. Если установлены подкрылки, их также необходимо демонтировать.
На следующем этапе необходимо выставить метки. Для этого нужно провернуть коленчатый вал за болт крепления шкива, пока метка распредвала не совпадет с меткой на крышке.
Далее нужно снять заглушку с окошка на картере сцепления. Метки на маховике и крышке картера должны совпадать.
Когда метки выставлены, нужно зафиксировать коленчатый вал, чтобы он не проворачивался. Для этого нужно вставить отвертку между зубьями маховика, если на двигателе установлен инжектор. На двигателе с карбюратором коленвал фиксируется прямо на шкиве. После фиксации необходимо отвернуть крепежный болт и снять .
Ослабив болт крепления натяжного ролика, нужно отвести его в сторону так, чтобы натяжка ремня ГРМ стала слабой. После этого он легко сползает с роликов и шкивов.
Затем нужно снять ремешок со всех роликов, таким образом, демонтируя его с двигателя.
Далее нужно открутить болт крепления и снять натяжной ролик для замены. На этом же этапе при необходимости меняется водяной насос. После установки натяжного ролика можно натягивать ремень.
Начинать ставить новое резиновое изделие нужно со шкива коленвала, затем завести его за шкив помпы, надеть на шкив распредвала и завести за натяжной ролик.
Для натяжения ремня нужно вставить два штыря в отверстия натяжного ролика и, проворачивая его против часовой стрелки, выполнить нужную натяжку. Натяжение будет выполнено правильно, если ремешок без усилий поворачивается на 90 градусов.
Далее нужно установить на штатное место шкив генератора и провернуть коленвал на пару оборотов в направлении часовой стрелки. После чего снова проверяется совпадение меток. Если метки не совпадают, процедуру установки ремня следует повторить.
Остальная сборка производится в обратном порядке.

Демонтаж

Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.

Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.
Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
При наличии повреждений дефектные элементы обязательно подлежат замене.
Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.

Процесс демонтажа

Специалисты сходятся во мнении, что при замене ремня газораспределительного механизма следует также менять ролики и помпу. Но это рекомендация, а не обязательное условие.

Ремни ГРМ

Эту важную деталь автомобиля производят различные фирмы — BOSCH, AMD, CONTITECH, DAYCO, FEBI, GATES, HEPU, INA, NTN-SNR, OPTIMAL, RUVILLE, SKF.

В продажу поступают как ремкомплекты – ремень и ролики, так и каждая деталь по отдельности. Цены в зависимости от фирмы-изготовителя и места продажи разные:

Ремкомплект GATES на ВАЗ-2109 стоит примерно 1100 рублей.

Contitech — 1250 рублей.

«БРТ» (158 РУ) — 1000 рублей.

В ремкомплект входит ремень и натяжной ролик. Ремни имеют одну сторону (верхнюю) плоскую, другую в виде овальных зубчиков. Поверхность этой стороны фигурно рифленая. У оснований зубчиков не должно быть надрывов. Ремни следует покупать только фирменные, подделки таят в себе скрытую угрозу.

Оригинал от подделки отличается, прежде всего, упаковкой. Коробка должна быть сделана из качественного картона, аккуратная, с четко пропечатанными надписями. На коробке оригинала имеется прозрачная наклейка, на которой пропечатан перечень двигателей, для которых годится данный ремкомплект, схема собранного привода со всеми шкивами и роликами, количество зубов на ремне, QR-код.

По нему можно зайти на сайт фирмы и получить всю подробную и достоверную информацию о товаре. На коробке Contitech, например, пропечатан артикул СТ527.

На коробках с подделками вся информация напечатана прямо на картоне коробки. На коробке оригинала четко написано, в какой стране Европы сделан данный ремень. Запасная часть в коробке уложена без перегибов и изломов. По кромке ремня торчат хвосты корда.

В данной таблице указаны оригинальные ремкомплекты с артикулом и примерной стоимостью.

Название	Артикул	Стоимость в рублях
Ремень ГРМ ВАЗ-2108-099 в комплекте с роликом GATES	K015521	1250
Ремень ГРМ «GATES» УСИЛЕННЫЙ ВАЗ 2108 / 2110 8V	5521XS	1500
Ремень ГРМ ВАЗ-2108-099 БРТ	111Z	550

Помимо оригинальных ремней ГРМ для ВАЗ-2109 многие автовладельцы предпочитают покупать их аналоги, которые ничуть не уступают по качеству. В таблице указаны аналоги ремней и их ориентировочная цена.

Название	Артикул	Стоимость в рублях
CONTITECH	111ZCT5272108-1006040-10	300
BOSCH	1 987 949 139111Z	400
GATES	111Z55212108-1006040-10	350
ОЕМ (Luzar LTB 0108)	2108-1006040	500

Как правильно проверить ролики на исправность?

Опытные автовладельцы советуют проводить проверку исправности работы роликов следующим образом:

Первым делом нужно снять кожух с ремня ГРМ;
Затем завести двигатель;
Пронаблюдать за движением ремня;
Нужно также прислушаться, если слышен свист, скрежет, скрип, то скорее всего ролики неисправны;
Осмотреть при выключенном двигателе кронштейн подшипников;
Проверить ремень на наличие люфта, если он есть, то это является следствием неисправности ролика, его неправильной настройки;
Проверить ролик на предмет истирания;
Проверить нет ли при вращении ролика скрежета (для этого нужно снять ремень, провернуть несколько раз ролик).
Можно проверить работу роликов, осмотрев сам ремень. Если на нем обнаружены закусы, то это свидетельствует о неисправной работе роликов натяжения. В таком случае их необходимо срочно заменить.

Опытные автовладельцы советуют прибегнуть к следующей хитрости:

Если при работе ремня слышен скрип, не стоит сразу заменять ролики! Можно на внутреннею часть ремня нанести смазочный материал WD-40. Если скрип провал, то проблема заключалась в износе ремня. Как следствие можно провести замену лишь его.

Также следует провести некоторые подготовительные работы:

подготовить необходимый инструментарий;
приобрести расходные материалы.

Для проведения технических работ по замене роликов ГРМ понадобятся следующие инструменты, и расходные материалы:

Набор автомобильных накидных ключей;
Набор с ключом трещоткой, набор сменных головок к нему (понадобится при установленном модифицированном щите системы ГРМ);
Набор автомобильных отверток;
Новые расходники;
Смазочная смесь;
Ветошь.

Для того чтобы автовладелец не получил каких-либо травм, ему необходимо также соблюсти необходимую технику безопасности. Она довольно простая! Но ее соблюдение позволит обезопасить себя от нежелательных ранений.

Техника безопасности при проведении технических работ с системой ГРМ:

Необходимо надеть двухслойные перчатки;
Проводить замену расходников исключительно при выключенном двигателе;
Во время снятия роликов ГРМ, их следует придерживать рукой, иначе они могут соскочить с посадочного места, ударить в лицо автовладельца;
Проводить все работы в хорошо освещенном месте;
При выполнении смены расходников системы ГРМ следует строго выполнять пошаговую инструкцию.

Соблюдение всех выше описанных пунктов позволит провести все технические работы в течение 1 — 1,5 часов.

Как установить ролики правильно на места?

От того насколько верно установлены ролики, будет зависеть не только работа ремня ГРМ, но работа всего мотора в целом.

Для того чтобы выполнить правильную установку роликов ГРМ нужно следовать следующим инструкциям:

Первым делом необходимо расположить натяжной ролик таким образом, чтобы технические отверстия под специальный ключ находились с наружной стороны ролика.
Вторым шагом нужно воспользоваться специальным ключом, при помощи которого выполнить настройку положения ролика.
Затем установить на него ремень ГРМ.
После чего выполнить пару оборотов ремня, чтобы убедиться в плавности вращения ролика на втулке. Во время его работы он не должен издавать скрипы, скрежет, не должно ощущаться трение металла.
Во время затяжки данной детали, неопытным автомобилистам полезно будет воспользоваться уровнем из ремонтного комплекта. При затяжке болтов следует прислонить уровень до ролика, при необходимости провести регулировку его положения. Он должен быть установлен под 90 градусов. В противном случае, при работе двигателя он может повредить свое посадочное место, в следствии чего понадобится дорогостоящий ремонт.

При соблюдении выше описанной инструкции следует учитывать: для регулировки роликов натяжения на модифицированной пластине системы ГРМ есть специальные технические отметки. По ним следует проводить настройку их положения. В заводской комплектации автомобиля идет стандартная панель, на которой нет никаких нанесенных технических данных.

Ремень ГРМ двигателя ВАЗ 2109

Раньше зубчатое устройство встречалось достаточно редко и вызывал некоторое недоверие у автолюбителей. В современных автомобилях такой привод уже не является редкостью. И на то есть ряд объективных причин:

привод на зубчатом ремне менее шумный;
простота конструкции и лёгкий вес;
обслуживание стоит дешевле.

Но, как оказалось, у ремня есть немало недостатков. Во-первых, недолговечность (часто рвётся). Во-вторых, при длительной эксплуатации наблюдается провисание, сопряженное с визгом. В-третьих, если перетянуть ремень, то его зубья со временем «слижутся», что приведёт к необходимости замены и нестабильной работе силового агрегата.

Назначение ремня ГРМ

Ремень ГРМ изготавливается из резины и имеет зубья с насечками на внутренней стороне. Главная его задача заключается в обеспечении синхронного вращения приводов коленвала и распредвала. Благодаря ремню достигается меньшая скорость распредвала: она ниже относительно скорости коленчатого вала в два раза. К сожалению, деталь служит не так долго, как цепь, и изнашивается уже до 60 тыс. км пробега. Рекомендуется ремень заменить, даже если визуально нет видимых повреждений и признаков износа.

https://youtube.com/watch?v=aIOMGBmM3SM

Обрыв ремня полностью выводит из строя двигатель, передвигаться на автомобиле становится невозможным. На 8-клапанных двигателях с объёмом 1,5 л (инжектор и карбюратор имеют одинаковые системы) обрыв ремня не приводит к тому, что клапаны деформируются, в просторечье – клапаны загибает о клапанную крышку.

Причин, по которым обрывается привод, может быть несколько.

Естественный износ ремня или заводской брак (некачественный материал).
Попадание масла и грязи, как следствие – отслаивание резины и обрыв.
Заклинивание насоса охлаждающей жидкости, при этом наблюдается течь антифриза.
Проблема с роликом-натяжителем.
Заклинивание распредвала или коленвала.

Для того чтобы избежать финансовых затрат на устранение проблем, когда порвётся ремешок газораспределительного механизма, необходимо по возможности контролировать работу ГРМ:

не пренебрегать установленным регламентом и своевременно менять расходные материалы (ремень, ролик, помпу и др.);
слушать звук двигателя и при возникновении подозрительных шумов немедленно искать причину;
регулярно проверять натяжение ремня, при необходимости подтягивать;
следить за сигнальными лампами на приборной панели (сигнальная лампа давления масла сообщает об имеющейся неисправности);
не допускать подтёков масла, если они есть – искать причину утечки.

Однако следить за состоянием ремня и других элементов привода проблематично из-за защитного кожуха. Для решения данной проблемы рекомендуется в крышке кожуха сделать небольшую смотровую прорезь.

Так можно будет отслеживать состояние ремня. И при наличии трещин, задиров и других повреждений своевременно заменить привод, не дожидаясь, пока в самый неподходящий момент он оборвётся.

Как натянуть ремень ГРМ правильно

Оптимальная натяжка ремешка газораспределительного механизма проверяется очень просто. Приложив небольшое усилие, необходимо выкрутить ремень. Если угол, на который он выкручивается, составляет 90 градусов, то натяжка не требуется.

После замены любого элемента ГРМ потребуется натянуть ремень. Для этого нужно надеть его на зубчатые шкивы привода коленвала и распредвала и с помощью ролика-натяжителя сделать натяжку оптимальной. После этого нужно несколько раз провернуть двигатель. Это можно сделать ключом, поворачивая гайку крепления шкива распредвала. Далее нужно посмотреть местоположение установочных меток на маховике и шестерне – они должны точно совпадать. Если совпадения нет, ремень снова снимается. А шкивы устанавливаются по меткам, после чего процедура натяжки повторяется.

Бывает так, что даже правильно натянутый ремень после запуска двигателя начинает сползать. Причина этого – деформация шпильки ролика. Необходимо её заменить.

Инструменты для проведения замены

Вам потребуется небольшое количество инструментов, вполне реально замену ремня привода газораспределительного механизма сделать в полевых условиях. Например, на двигателях с объемом 1,5 литра при обрыве ремня клапаны остаются невредимыми, так как под них имеются выемки в поршнях. Следовательно, установка другого ремня позволит заново завести двигатель и продолжить движение. Сделать это можно за несколько минут, если имеется в наличии домкрат, ключи на 10 и 17. Это все, замена ремня ГРМ ВАЗ-2109 (карбюратор или инжектор в системе впрыска, не имеет значения) может быть проведена с их помощью.

Хорошо, если у вас есть специальный ключ для натяжения ремня. С ним намного удобнее работать, но если такового нет, то можно воспользоваться двумя болтами и отверткой. Болты необходимо вставить в отверстия натяжного ролика. Отверткой производите поворот ролика в нужную сторону. Вот и все инструменты, которые вам потребуются. Конечно, при замене ремня необходимо сделать диагностику жидкостного насоса. Если он неисправен, придется раскошелиться и установить новый.
