Замена генератора lada 2121 4×4 21214 (ваз нива)

Нюансы переноса генератора

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Чертеж самодельного кронштейна

Последовательность действий при переносе:

• Демонтируем пропеллер, помпу и снимаем ремень.
• Открутив штатный кронштейн, можно снимать генератор.
• Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
• Затем следует выкрутить два болта и две шпильки.
• Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

Таким образом, перенести генераторный узел наверх несложно.

Замена генератора Нивы своими руками

Приведенная ниже инструкция поможет тем владельцам Нивы, кто решил снять генератор для ремонта или же для полной его замены. Обычно, целиком менять устройство приходится не так часто, так как большинство составных частей его продаются в магазинах, тот же ротор, статор или же диодный мост. Все эти запчасти можно заменить новыми при выходе из строя одной из них. Если же все-таки решено ставить полностью новый генератор, то опять же — описанная ниже инструкция вам в этом поможет.

Для того, чтобы сделать это быстро и удобно, вам понадобятся следующие инструменты:

• Головки торцевые на 10, 17 и 19
• Рожковые или накидные ключи на 17 и 19
• Трещоточные рукоятки
• Удлинитель и карданный шарнир

Прежде чем приступать к выполнению этой процедуры, необходимо обязательно отсоединить минусовой провод клемму аккумулятора. Затем головкой на 10 откручиваем крепление плюсового провода к генератору, как это показано ниже на фото:

Также стоит сразу отсоединить остальные провода:

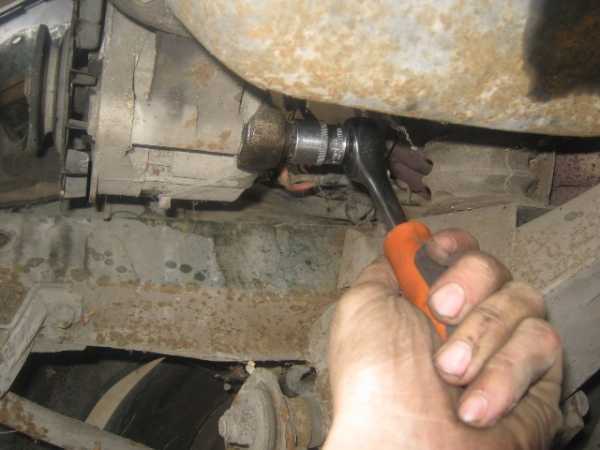

Затем необходимо открутить гайку натяжителя ремня. Чтобы сделать это быстро и удобно, используйте карданный шарнир и трещотку с удлинителем:

После этого можно снять ремень, так как он ослаблен, подвинув генератор в сторону. Дальше можно приступать к откручиванию нижнего болта. Для этого предварительно снимаем защиту картера:

Если болт не вынимается рукой после того как гайка откручена, можно аккуратно его выбить молотком, желательно через деревянный брусок:

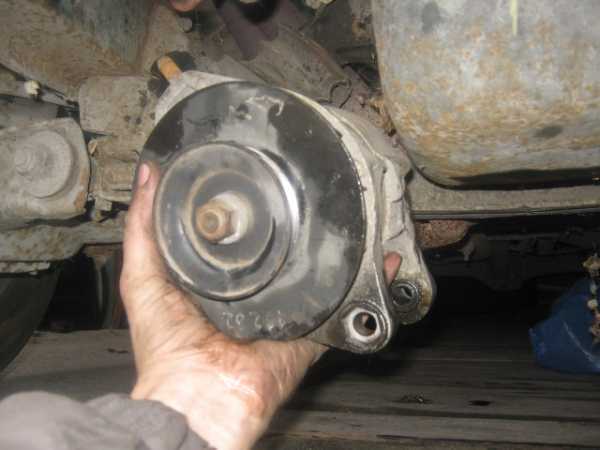

Когда болт практически выбит, придерживайте генератор, чтобы он не упал вниз:

Если устройство нуждается в замене, покупаем новый на свою Ниву и производим его установку в обратной последовательности. Цена новой детали в зависимости от производителя может варьироваться от 2 000 до 4 000 рублей.

Ремонт генератора

• Перегорел регулятор напряжения.
• Вышел из строя диодный мост.
• Обрыв или короткое замыкание в обмотках.

Замена стертых съемных щеток,

Это расходный материал, который проверяется на каждом ТО. Чтобы снять старые щетки и установить новые, требуется разборка всего узла.

Механика «лечится» легко, при наличии элементарного слесарного опыта. Особые инструменты не требуются. Обычный набор ключей и отверток. Разрушенные подшипники можно снять с помощью выколотки или специального съемника.

Отсоедините регулятор напряжения и плату диодного моста. Прозвоните диоды и соединительные шины тестером.Неисправные радиодетали обычно видно без измерения. Их ремонт невозможен, только замена.Осмотрите токосъемные дорожки ротора. Медная поверхность должна быть без оксидного налета, трещин и прочих повреждений.

При необходимости можно зачистить ее мелкой шкуркой.Подключите тестер к обмоткам статора и ротора, и проверьте их на обрыв или короткое замыкание. Замена генератора не потребуется, обмотки легко восстанавливаются.После устранения поломок, соберите корпус, не повреждая внутренние части. Установите узел на место, затяните приводной ремень, и проверните коленвал, не заводя двигатель.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

• В первую очередь снимается отрицательная клемма с АКБ.
• Далее необходимо демонтировать защиту двигателя и правый брызговик.
• Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
• На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
• Затем откручивается вернее крепление, на котором находится натяжитель ремня.
• Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
• После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Замена генератора на Ниве

Здравствуйте уважаемые самоделкины.

Если у вашей инжекторной Нивы накрылся генератор и его срочно нужно заменить, то для этого не обязательно заезжать в сервис, так как дело это не сложное и вполне по силам нормальному мужику.

Заменить генератор можно без ямы и без подъёмника. Даже поддомкрачивать не обязательно, вполне можно обойтись ковриком из картона или типа того.

Перед началом работы отсоедините клеммы аккумулятора!

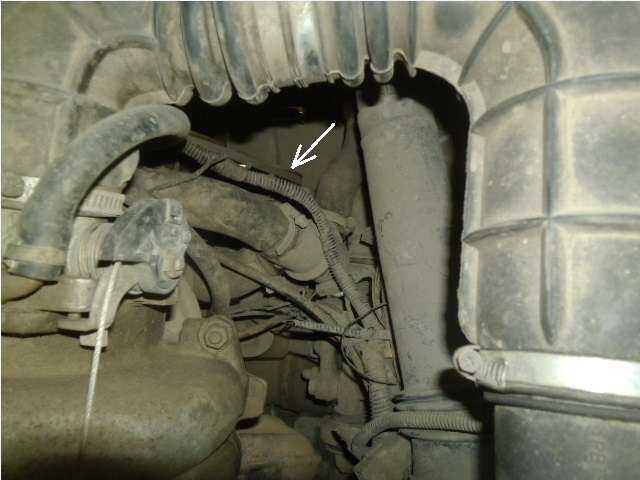

Генератор расположен в правой части двигателя внизу но его можно увидеть и сверху, сразу под помпой.

Но заменить его можно только снизу. Для этого нужно снять защиту картера и защиту генератора. На защите картера три болта под ключ на 13, а на защите генератора три самореза под ключ на 10.

Откручивать лучше головками, на крайняк накидными и на всякий случай приготовить ВДешку, так как место довольно загрязняемое и намокаемое и рожковый ключ там обычно бесполезен.

После снятия защиты генератор отлично виден и полностью доступен.

Крепиться генератор двумя болтами с самоконтрящимися гайками под ключ на 13, один на опорную лапку и один на натяжную.

Сначала снимается болт на верхнем, натяжном креплении, после чего генератор надо подтолкнуть вверх и снять ремень со шкива. Ремень один — на генератор и на помпу.

Перед тем как снять натяжной болт подёргайте ремень, чтобы почувствовать его натяжку, и при сборке сделать такую же.

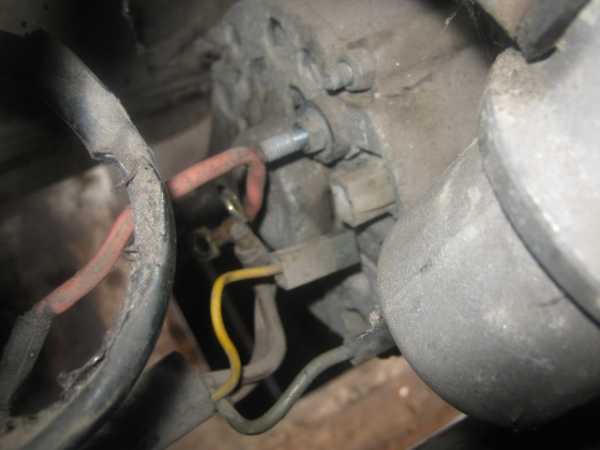

Далее генератор оттягивается вниз, и отсоединяются провода эл. проводки — мамка просто выдёргивается, а силовые под резиновой защитой, откручиваются ключом на 10.

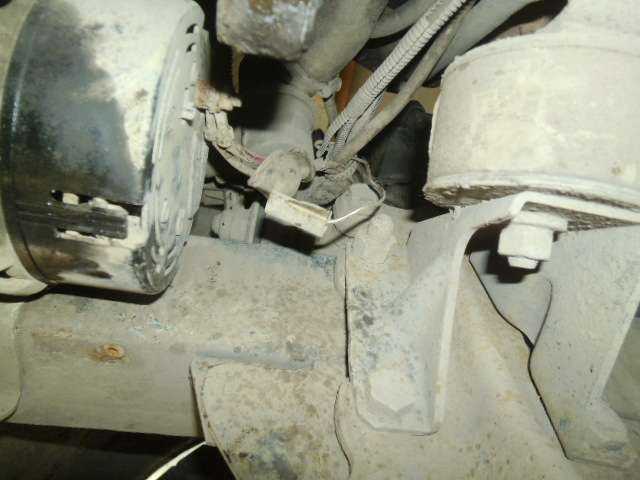

Затем откручивается гайка на опорной лапе, расположенная с тыльной стороны, после чего болт вынимается вперёд и генератор снимается.

Установка нового генератора проделывается в обратном порядке. Единственно, что придётся сделать дополнительно — это натянуть ремень. Для этого можно использовать любой рычаг, который вставляется между движком и генератором.

В следующей статье будем ремонтировать старый генератор.

Основные неисправности и способы их устранения

• Если величина выше или ниже установленного значения – лампа горит или моргает. Подробности индикации могут отличаться на разных моделях, поэтому внимательно изучите инструкцию по эксплуатации.
• Свет фар не такой яркий, как при нормальной работе. При прокручивании стартера напряжение «просаживается» настолько, что это заметно по морганию ламп.
• Меняется звук работы двигателя, слышны посторонние шумы.
• Теряется мощность мотора, (при условии, что остальные системы исправны).
• Из генератора слышен запах горелой изоляции.
• На клеммах АКБ при работающем двигателе меньше 13 вольт.

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене. Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

• ток – 80А;
• напряжение – 13,2 В,
• вращение – правое.

Аналог	Артикул	Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214	9412.3701-03	5900
Генератор ВАЗ-2104-21073,21214	372.3701-03/05	3800
Генератор ВАЗ 2121-21213,21214	9412.3701	5450

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

Аналог	Артикул	Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214	9412.3701-03	5900
Генератор ВАЗ-2104-21073,21214	372.3701-03/05	3800
Генератор ВАЗ 2121-21213,21214	9412.3701	5450

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

, в результате сел аккумулятор и контроллер отказался работа.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное релеможно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Снятие генератора 371.3701. ВАЗ 21213, 21214 (Нива)

Работу проводим на смотровой канаве или подъемнике.

Снимаем пластину защиты поддона картера и правый брызговик двигателя (см. Снятие пластины защиты поддона картера и брызговика карбюраторного двигателя). Снимаем ремень привода насоса охлаждающей жидкости (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Пассатижами ослабляем хомут резинового воздухозаборника.

Снимаем воздухозаборник с патрубка защитного кожуха генератора.

Разъединяем вывод «61» генератора.

Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к удлинителю вывода «30» генератора.

Головкой «на 17» отворачиваем гайку крепления генератора к натяжной планке.

Накидным ключом «на 19» отворачиваем гайку болта крепления генератора к кронштейну…

…и вынимаем болт.

Генератор вынимаем из моторного отсека вниз.

В проушине задней крышки генератора установлены резиновая и металлические втулки.

Ключом «на 10» отворачиваем гайку изолирующей втулки удлинителя вывода «30» генератора.

…и внутреннюю изолирующие втулки.

Шлицевой отверткой отворачиваем два винта крепления защитного кожуха к генератору.

Снимаем защитный кожух.

Отсоединяем провод от вывода «61».

Ключом «на 10» отворачиваем удлинитель вывода «30».

Отсоединяем провод от регулятора напряжения.

Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения и щеткодержателя.

Снимаем регулятор напряжения с щеткодержателем.

Ключом «на 19» отворачиваем гайку шкива генератора. Ротор от проворачивания можно застопорить отверткой (не погните крыльчатку).

Снимаем с вала шайбу,…

Поддеваем отверткой и снимаем сегментную шпонку,…

…под которой расположена шайба без шпоночного паза.

Ключом «на 10» отворачиваем гайку крепления клеммы конденсатора.

Снимаем клемму и, отвернув крестообразной отверткой винт, демонтируем конденсатор.

Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Головкой «на 10» отворачиваем четыре гайки стяжных болтов.

Снимаем переднюю крышку.

Для замены подшипника ключом «на 8» с наружной стороны крышки отворачиваем четыре гайки винтов крепления пластин.

Снимаем пластины с винтами.

Инструментальной головкой подходящего размера (или отрезком трубы) выпрессовываем подшипник из крышки.

На валу ротора расположено упорное кольцо.

Наворачиваем на резьбу вала гайку, зажимаем ее в тиски и рывком снимаем заднюю крышку со статором.

При затруднении в снятии ротора постукиваем по его торцу выколоткой из мягкого металла через окно регулятора напряжения.

Разъединяем ротор и статор.

Съемником спрессовываем подшипник с вала ротора.

Головкой «на 8» отворачиваем три гайки крепления клемм статора к выпрямительному блоку.

Поддеваем отверткой и снимаем статор.

Снимаем выпрямительный блок.

Вынимаем из выпрямительного блока контактный болт.

Собираем генератор в обратной последовательности. Гайки винтов крепления пластин подшипника передней крышки ставим на резьбовой герметик. Новые подшипники запрессовываем в переднюю крышку и на вал ротора подходящими отрезками труб.
