Датчик температуры охлаждающей жидкости инжекторных автомобилей ВАЗ 2108, 2109, 21099
Датчик температуры охлаждающей жидкости (ДТОЖ) – входит в систему управления двигателем (ЭСУД) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы.
Расположение датчика температуры
На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.
Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.
Принцип действия ДТОЖ ВАЗ 2108i, 2109i, 21099i
После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива больше) и небольшим на прогретом (топлива меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.
Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.
Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать дозу топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот его длительного прогрева.
В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.
Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД.
ВАЗ 2108, 2109, 21099 – ДТОЖ 2112-3851010 (23.3828).
Примечания и дополнения
— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.
— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.
КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ЕГО РАБОТУ
Признаки неисправности датчика положения дроссельной заслонки вам уже известны, давайте попробуем собственноручно проверить его работоспособность. Как проверить датчик положения дроссельной заслонки вам поможет расписанный по порядку цикл проверки. Чтобы её выполнить, необходимо иметь тестер, мультиметр или простой вольтметр со шкалой 15-20 вольт.
Порядок проведения проверки будет таким:
- Нужно открыть капот и найти ДПДЗ. Ищут его рядом с дроссельной заслонкой;
- Для проверки необходим разъём с этого датчика, поэтому его отсоединяют от ДПДЗ;
- Теперь в работу подключается вольтметр или другие приборы в режиме измерения напряжения. «Минус» прибора подключают к «массе» автомобиля, а вторым щупом будет проверяться напряжение. Внимательно рассмотрите корпус разъёма и найдите вывод, который обозначен буквой «А».
- При включенном зажигании проверяют наличие напряжения на этом выводе. Оно должно быть равно 5 вольт. Если питание есть, то ДПДЗ вышел из строя и подлежит ремонту или замене. Если напряжение значительно ниже 5 вольт или отсутствует вообще, необходимо проверить всю электрическую цепь его питания. Если с ней всё в порядке, возможен выход из строя контроллера.
Проверить работу можно не отсоединяя разъём от ДПДЗ. Давайте разберём и такой приём в работе, как проверить ДПДЗ не отключая его от питания. Цель проверки остаётся прежней, это проверить наличие питающего напряжения на ДПДЗ. При включенном зажигании и подключенном вольтметре, прибор должен показать плавное изменение напряжения от 0,7 до 4 В, если плавно проворачивать пластиковый сектор дроссельной заслонки. Разъём ДПДЗ должен быть подключен, а проверяют питающее напряжение прокаливанием провода щупом измерительного прибора.
Если имеется омметр, можно проверить сопротивления потенциометра датчика. В этом случае разъём отсоединяют от ДПДЗ, а щупы омметра должны быть подключены к любому неподвижному и подвижному контактам. При вращении сектора стрелка измерительного прибора должна плавно перемещаться. Рывки или скачкообразное движение стрелки прибора, это свидетельство его неисправности.
Заниматься его ремонтом не имеет смысла, так как причины неисправности ДПДЗ ВАЗ 2114 практически всегда заключаются в обрыве токопроводящего слоя. Проще заменить новым.
Когда производится замена ДПДЗ на автомобиле, это благоприятный момент, чтобы выполнить ремонт дроссельной заслонки. Ремонт это будет громко сказано, так как в большинстве случаев всё ограничивается чисткой и мойкой этого узла.
Иногда возникает вопрос о том, как проверить новый датчик положения дроссельной заслонки. Это можно сделать при помощи омометра так, как описано выше.
Датчик положения дроссельной заслонки
Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.
Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:
- во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
- при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
- иногда может загораться лампочка CHECK.
Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.
Как отрегулировать обе дроссельные заслонки на ВАЗ 2108-ВАЗ 21099?
Регулировка дроссельной заслонки первой камеры:
1) В начале убедитесь в том что корпус воздушного фильтра снят. (Если он не снят, то воспользуйтесь статьей перейдя «вот по этой ссылки»)

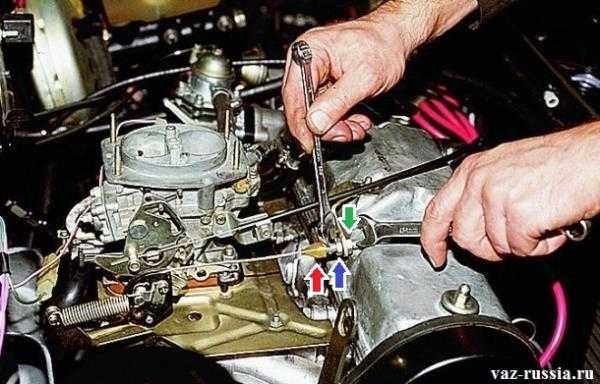

2) Затем рукой отодвиньте в сторонку силиконовый защитный колпачок (Указан красной стрелкой), и после чего с помощью гаечных ключей ослабьте затяжку контр-гайки. (Синяя стрелка)
Примечание! Когда будете ослаблять контр-гайку, вторым ключом в это время придерживайте регулировочную гайку, на которую указывает зеленая стрелка!
3) Когда контр-гайка будет ослаблена, начните вращать гаечным ключом регулировочную гайку. Продолжайте её вращать до того, пока не добьетесь такого положения в котором дроссельные заслонки будут полностью открываться и закрываться.
Примечание! Учтите для себя что, при заворачивании гайки под цифрой «1» дроссельная заслонка первой камеры у вас будет открываться
А при заворачивании гайки под номером «2» дроссельная заслонка у вас будет закрываться! (Обязательно прочтите пункт «Важно!» в конце этой статьи). 4) Когда все операции по регулировки будут закончены, натуго затяните контр-гайку, а так же установите на свое место корпус фильтра воспользовавшись для этого все той же статьей, в которой описывается «Замена корпуса».
4) Когда все операции по регулировки будут закончены, натуго затяните контр-гайку, а так же установите на свое место корпус фильтра воспользовавшись для этого все той же статьей, в которой описывается «Замена корпуса».
Регулировка дроссельной заслонки второй камеры:
1) Сперва снимите с автомобиля карбюратор. (Как снять карбюратор, см. в статье «Замена карбюратора»)
2) Следом снимите с регулировочного винта пластмассовый колпачок, и после чего при помощи шлицевой отвертки повращайте его до тех пор, пока не добьетесь начального открытия самой заслонки в «0,05 мм».
Примечание! Местонахождение регулировочного винта на фото, указано красной стрелкой!
Важно! После регулировки троса проверьте его как он натянут, для этого прогните его усилием руки и проверьте его провисание! (Трос не должен провисать более чем на «10 мм», а так же не допускается сильное его натяжение, то есть менее «1.5 мм»)
Лада 2109 [На воздухе] › Бортжурнал › Чистка дроссельной заслонки
Привет дорогие друзья Совсем не давно решил почистить себе дроссельную заслонку инжектора. ведь из-за ее загрязнения могут возникнуть проблемы с машиной.
Дроссельная заслонка ваз 21093
Неполадки из-за грязной заслонки:•Небольшое затруднение во время запуска двигателя;• Чувствуются провалы или рывки во время функционирования двигателя;• Достаточно маленькая мощность;• Частое возникновение детонации;• Проваливание, задерживания и подёргивания;• Функционирование двигателя с небольшими перебоями;• Увеличение топливного расхода;• В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;• Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;• Иногда самовоспламеняется топливная смесь;• Во впускном трубопроводе или глушителе слышны некие хлопки
Для чистки не понадобится много усилий и инструментов, если Вы хотите заняться этим делом, то при работе Вам нужно будет:— Ключ на 13 (накидной)— Отвертка (для хомутов)— Ключ на 11— Очиститель карбюратора (аэрозольный)
Нахождение дроссельной заслонки на ВАЗ 21093
Снятие дроссельной заслонки с ВАЗ 21093— Ослабляем хомуты и снимаем шланги (на картинке под цифрой 1 и 2)— Ослабляем хомут под цифрой «3» и снимаем шланг— Ослабляем хомут под цифрой «4» и отсоединяем шланг— Ослабляем хомут и снимаем отопительный шланг (у меня та заглушка)— Ослабляем хомут и снимаем шланг отвода картерных газов (смотрите на картинке ниже)
Шланг картерных газов двигателя ваз 21093
— Откручиваем ключом на 11 крепления тросика (или просто вытащите тросик)— Откручиваем крепление заслонки ключом на 13 (одно крепление находится вверху, другое внизу).— Чистим все (все отверстия и вообще все грязное в заслонке), а так же можно промыть его сверху.Важно: датчики тоже необходимо снимать, их кстати тоже почистите. При необходимости замените прокладку
Чистка дроссельной заслонки ваз 21093
Для работы я покупал очиститель карбюратора компании «ABRO», всегда его беру, не дорогой и хороший! Кстати, когда снял шланг который идет к фильтру, там было масло, что говорит о том что сеточки которые находятся на клапанной крышки забиты (информация из интернета), поэтому как только потеплеет на улице, сразу этим займусь!
Нравится 23 Подписаться
Как он работает
Датчик холостого хода автомобиля выполняет целый ряд определенных функций, которые очень важны. Если данная деталь плохо работает или выходит из строя, то бывает невозможно не глушить автомобиль, когда нужно остановиться, к примеру, под светофором. Ездить на такой машине, где неисправен датчик холостого хода не только не комфортно, но и очень опасно. Как только замечается, что с данной деталью проблемы, ее нужно бывает отремонтировать или заменить. Датчик холостого хода принято еще называть регулятором. На таких моделях, как ваз 2114 или других модификациях Самары, данный регулятор холостого хода предназначен бывает для стабилизации холостого хода. На ваз 2109 он выполняет более сложную функцию. Представляет собой датчик маленький электродвигатель, наделенный еще и конусной иглой.
Находится данная деталь у автомобилей семейства ваз на корпусе дроссельного узла, рядом с заслонкой. Сам датчик холостого хода, который будем называть ДХХ, крепится здесь двумя винтиками. Но бывает и так, что демонтаж данного элемента вызывает порой сложности. А все это связано с тем, что кроме фиксации винтами, ДХХ сажают на лак. Рассмотрим, что происходит, когда включается зажигание:
- В этот момент шток, размещенный на регуляторе холостого хода, полностью выдвигается вперед, упираясь в специальное калибровочное отверстие, находящееся в дроссельном патрубке.
- После этого, начинается работа датчика. Он отсчитывает шаги и возвращает клапан обратно. А положение этого самого клапана зависит от времени года и прогретости двигателя. К примеру, это может быть равно 50 шагам на работающем моторе.
- Когда шаги увеличиваются или уменьшаются, воздух, проходящий через калибровочное отверстие, находится под постоянным изменением. Когда шток вытягивается – увеличиваются шаги. Обратный процесс происходит, когда шток возвращается в исходное положение. Ход самого штока на ваз составляет примерно 250 шагов.
- Регулирует холостой ход датчик, которому помогает воздух. Другими словами, поступая в двигатель, воздух регулирует холостой ход.
- Датчик массового расхода анализирует поступающий воздух, основываясь на его количестве. Что касается контроллера, то тот подает уже необходимое количество бензина или другого топлива непосредственно в двигатель через топливные форсунки. Таким образом, происходит процесс подачи нужного объема воздуха.
- Что касается холодного двигателя, то контролер в данном случае повышает обороты только за счет наличия ДХХ. И такой режим позволяет трогаться с места даже без обязательного прогрева двигателя.
Как отрегулировать ДПДЗ?
Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.
Что касается ручной регулировки положения заслонки, то датчик не регулируется.
Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.
Если даже после проделывания данной операции, заслонка открыта на 1%, то датчик забракован, но это можно легко исправить. Читайте статью Как отремонтировать ДПДЗ?
