Устройство
Все перечисленные выше карбюраторы поплавкового типа, то есть такие, в которых для поддержания стабильного притока топлива в смеситель используется поплавковая камера. Она состоит из ёмкости для топлива, плавающего на поверхности жидкости поплавка и управляемого им клапана, чья задача — ограничение притока лишнего топлива.

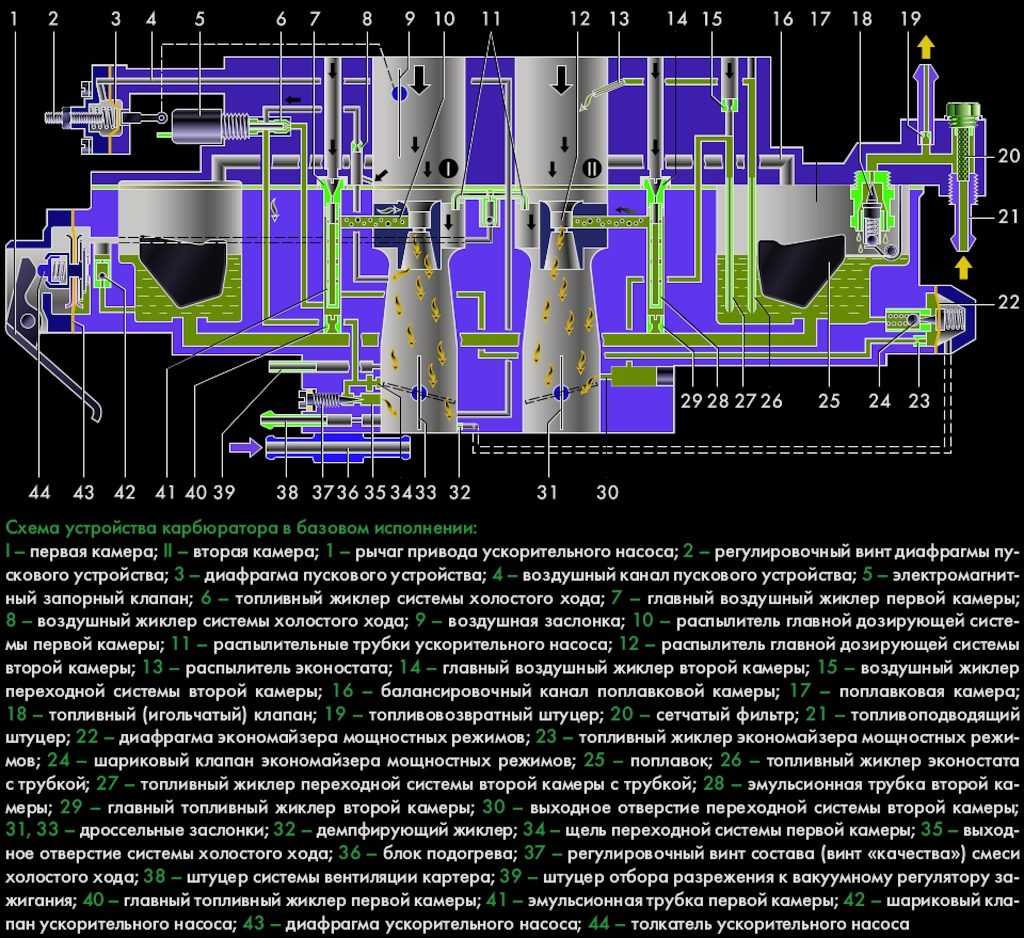

Бензин перемешивается с атмосферным воздухом в двух смесительных камерах
Бензин перемешивается с воздухом в двух смесительных камерах. Первая используется постоянно, вторая подключается, когда от мотора требуется максимальная отдача.
Работающая под нагрузкой (в движении) главная дозирующая система обеспечивает стабильность пропорции смеси и включает в себя жиклёры, ограничивающие приток, и эмульсионные трубки, замедляющие движение топлива.
Дозировку смеси на малых оборотах осуществляет система холостого хода. В ней задействованы собственные жиклёры и эмульсионные трубки, доставляющие топливо в пространство за дросселем.
Кроме перечисленных компонентов, в системе холостого хода есть регулировочные элементы: винт качества изменяет пропорцию смеси, винт количества приоткрывает дроссельную заслонку. Старту мотора помогает система пуска.
Кратковременный приток дополнительного топлива при резком педалировании газа обеспечивает ускорительный насос, состоящий из диафрагмы, двух клапанов (всасывающего и нагнетательного) и распылителя.
Обогащение смеси в нужной нагруженному двигателю степени обеспечивает экономайзер мощностных режимов и эконостат. Экономия бензина возложена на экономайзер принудительного холостого хода.
