Снятие и установка сцепления ваз 2108, ваз 2109, ваз 21099

Как поменять сальники КПП

Перед заменой сальников коробки передач желательно очистить КПП как снаружи, так и убрать все загрязнения внутри картера сцепления — колокола. Затем приступить к замене сальника первичного вала. Это делается следующим образом:

Снимается выжимной подшипник. Его можно сразу убрать или вообще выкинуть, так как будет устанавливаться новый.

Затем нужно открутить крышку сальника: она крепится болтами на 10.
Далее аккуратно вытаскиваем старый сальник. Наиболее удобным и деликатным способом является вкручивание в сальник двух саморезов. Затем обхватываем шляпки саморезов плоскогубцами и резко дёргаем на себя. Так сальник потихоньку выйдет, не повредив посадочное место.
Затем тщательно очищаем посадочное место, а сам сальник намазываем герметиком. Герметик нужно равномерно нанести по внешней стороне детали.

Ровно укладываем сальник в посадочное место, затем с помощью оснастки (отрезка трубы подходящего диаметра) заколачиваем его на место лёгкими ударами молотка по трубе. Достаточно вбивать его до того момента, пока он не станет вровень с корпусом КПП.
Устанавливаем и закручиваем кожух сальника. Он дополнительно утопит его на нужную глубину.
Смазываем литолом область хода выжимного подшипника, затем устанавливаем новый подшипник из комплекта.

На этом работы с картером сцепления КПП закончены, можно переходить к замене сальников приводных валов

Перед их установкой крайне важно учитывать, что они должны быть установлены по ходу движения приводов — на них нанесена специальная стрелка направления движения. Если перепутать, то очень скоро, особенно если ездить на высокой скорости, эти сальники начнут подтекать

Замена сальников коробки передач для приводных валов выполняет просто: старые элементы удаляются при помощи отвёртки или монтажки (достаточно их просто поддеть и выдернуть), новые аккуратно вколачиваются до одного уровня с корпусом КПП.

Перед установкой сальники также нужно смазать герметиком по кругу.
На этом обслуживание трансмиссии закончено, пора переходить к основной задаче — замене сцепления.

Замена сцепления

Обычная инструкция в руководстве по ремонту предусматривает снятие коробки передач для проведения ремонта сцепления. В таком случае предусмотрен немалый объём работ, связанный с разборкой и сборкой.

Для демонтажа КПП Вам потребуется извлечь из неё привода, отсоединить привод спидометра, датчик заднего хода, стартер и трос сцепления. Кроме того, придётся снимать растяжку и, хотя бы частично сливать масло из коробки.

Но есть возможность значительно ускорить процедуру – произвести работы, не снимая КПП полностью, а лишь «отодвинуть» её от двигателя.

Для этого проделайте следующее:

С левой стороны отсоедините шаровую опору от поворотного кулака и выпрессуйте рулевой наконечник.
С правой стороны – открутите полностью ступичную гайку.
Отсоедините кулису рычага КПП.
Открутите гайки крепления задней опоры силового агрегата, подставьте под неё домкрат и отсоедините левую опору двигателя.
Немного опустив на домкрате двигатель, открутите болты крепления коробки к блоку, снимите кожух маховика.
Сдвиньте КПП влево, пока между ней и двигателем не образуется щель, достаточная для того, чтобы можно было просунуть руку.
Поворачивая маховик, поочерёдно открутите болты крепления к нему корзины и снимите её и ведомый диск.

Заметьте, что в данном случае КПП сдвигается влево вместе с «воткнутыми» в неё приводами, стартером, тросом сцепления и т.п. С левой стороны привод смещается вместе со стойкой, с правой – наружный ШРУС выходит из ступицы.

Для правильной установки диска сцепления необходимо:

ставить диск нужно выступающей поверхностью (демпфером) внутрь корзины;
отцентровать диск перед затяжкой болтов корзины специальной оправкой, имитирующей первичный вал КПП – иначе коробка не установится.

Сборку начинайте, наживив два соседние болта крепления корзины к маховику. Поверните маховик этими болтами в противоположную от себя сторону, просуньте под корзину диск.

Вставив в отверстие между лепестками корзины оправку наденьте на неё диск и сначала наживите, а потом поочерёдно затяните болты крепления. Установив новый выжимной подшипник, начинайте сборку в обратном порядке.

Такой способ ремонта допускает произвести его самостоятельно, не прибегая к посторонней помощи.

Инструкция

Итак, для начала нам необходимо поддомкратить переднюю часть машины и снять 2 колеса. Далее следует отсоединить от коробки передач трос сцепления при помощи двух ключей на 17 и демонтировать его. Трос спидометра извлекается легко без каких-либо специальных инструментов от КПП.

После этого нужно открутить крепежные болты шаровой опоры к кулакам. Здесь нам тоже понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головкой на 24). Теперь следует открутить болты на левом кронштейне растяжки и повернуть деталь на 90 градусов вниз.

Дальше отсоединяем массу от коробки передач. Делается это при помощи ключа на 13. Дальше следует открутить нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от кузова заднюю опору двигателя и хомут привода переключения скоростей.

При помощи головки на 8 откручиваем корзину сцепления и тут же заменяем выжимной подшипник. Далее следует установить новый диск, используя при этом оправку для центровки. На этом все. Сборка коробки передач производится в обратной последовательности.

Именно так и происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от своих собратьев модели 21099 и 2108. Поэтому данную инструкцию можно применять на всех ВАЗах «девятого» и «восьмого» семейства.

Замена сцепления в автомобиле ВАЗ 2114

При замене корзины или ведомого диска сцепления ВАЗ 2114 можно обойтись «малой кровью», то есть исключить «масляные» процедуры в виде слива/заливки его в коробку передач (КПП) и демонтаж правого ШРУСа. Если же планируется замена вилки или выжимного подшипника сцепления, то есть те работы, которые нельзя выполнить без полного снятия коробки – масло придется слить.

Обращаем внимание на то, что перед снятием КПП автомобиль будет вывешен, вследствие этого будет затруднен доступ в подкапотное пространство со стороны крышки капота. Поэтому сейчас, пока машина еще стоит на колесах, не забываем открутить или отсоединить все то, что позже может помешать снятию КПП

Приступим.

Начинаем с отключения аккумуляторной батареи от сети путем отсоединения клеммы «минус». Снимаем воздушный фильтр с датчиком расхода воздуха. После этого, получив доступ к тросу сцепления, отсоединяем и извлекаем его из кронштейна. Также откручиваем стартер и верхние болты картера сцепления. Кстати, если нужно заменить тросик сцепления ВАЗ 2114, то после отсоединения его от вилки, достаточно отсоединить второй его конец в салоне автомобиля.

Ослабляем болты, удерживающие колеса, и гайки ступиц. Вывешиваем передние колеса автомобиля с помощью домкрата, подкладывая опоры под кузов, или используем подъемник. Далее необходимо снять колеса, гайку левой ступицы открутить полностью. После этого можно демонтировать защитные элементы двигателя, картера сцепления, ослабить крепления и разъединить тяги КПП, отсоединить провода, идущие на указатель заднего хода и датчик скорости.

Из элементов ходовой понадобится снять левый рычаг. Лучше демонтировать его с шаровой опорой и растяжкой в сборе. Теперь нужно определиться. В случае полного снятия КПП потребуется слить масло из коробки. Если же необходим лишь доступ к корзине сцепления и ведомому диску, то КПП достаточно будет отодвинуть от двигателя на достаточное расстояние. Тогда масло допускается не сливать.

Иногда при замене сцепления ВАЗ 2114 умельцы даже не демонтируют левый ШРУС. В этом случае предлагается поочередная замена болтов, крепящих картер сцепления к двигателю, на более длинные шпильки. По ним картер с коробкой просто отодвигается на незначительное расстояние от двигателя, а болты крепления корзины откручиваются через смотровое окно. В сети даже есть видео об этом. Можно, конечно, попробовать, но визуально осмотреть картер сцепления изнутри, в этом случае, не удастся.

Осталось демонтировать левый привод, после чего на место его установки в КПП нелишним будет установить заглушку. Она может быть практически из чего угодно, подходящего по диаметру отверстия. Это поможет зафиксировать сателлиты. Перед откручиванием опор (подушек), откручиваем оставшиеся болты и гайку, которые крепят картер сцепления к блоку цилиндров, и вывешиваем двигатель, воспользовавшись талью или брусом. В последнем случае брус укладывается на крылья авто в районе стоек, и силовой агрегат фиксируется к нему с помощью веревки. Если работы производятся на смотровой яме, брус можно установить под двигатель и воспользоваться домкратом. Выполнив эти работы, остается открутить опоры. Нас интересуют левая и расположенная на КПП подушки.

С помощью монтировки отводим КПП от двигателя и получаем доступ к сцеплению. Чтобы снять корзину, нужно установить оправку в отверстие первичного вала, открутить болты, удерживающие корзину сцепления и снять ее с ведомым диском. Вкрутив болт в место крепления картера сцепления к блоку цилиндров, и уперев в него и в венец маховика, например, отвертку, тем самым зафиксировав его, откручивать болты крепления корзины будет удобнее.

При замене сцепления в сборе остается лишь установить новые детали, воспользовавшись оправкой для центрирования ведомого диска относительно оси первичного вала, и существить сборку. Если же нужно определиться с заменой элементов, то сцепление осматривается на наличие дефектов, и уже после этого принимается решение о замене.

Нужно отметить, что заменяя корзину новой, мало смысла устанавливать в паре с ней старый ведомый диск, но замена наоборот вполне возможна. Также нелишним будет осмотр на наличие возможных неисправностей выжимного подшипника и вилки сцепления. Напоследок можно сказать о том, что замена сцепления не такой уж и сложный процесс. Если работы производить самостоятельно, то цена за потраченное время, но в то же время приобретенный опыт, с лихвой окупится в будущем.

Замена троса сцепления на ВАЗ 21099

Наиболее уязвимым звеном в сцеплении, особенно в условиях городского движения, является тросик – со временем проволочки, из которых сплетена его сердцевина, начинают перетираться в местах изгибов. Задираясь «против шерсти» внутри оболочки, они препятствуют нормальному ходу троса внутри оболочки. Поэтому усилие, требуемое для выжима педали, со временем возрастает.

Снятие старого тросика начинайте с ослабления его натяжки, ослабив гайки крепления троса к кронштейну на КПП, после чего выводите его из зацепления с вилкой.

Далее снимите наконечник троса с педали. Он удерживается на оси её рычажка специальным фиксатором, который легко снимается отвёрткой.

Регулировка натяжения троса производится гайками, которые крепят его оболочку к кронштейну. Педаль сцепления, при правильной регулировке тросика, должна располагаться вровень с другими педалями.

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

Комплект Valeo

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель

Особенности

ВИС

Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя

Valeo

Французский производитель, которого активно подделывают на отечественном рынке

Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее

Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках

Luk

Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска

Kraft

Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

Комплект Kraft

Вне зависимости от качества выбранного комплекта, при неправильной установке или по причине грубой эксплуатации автомобиля, ресурс сцепы никак не сможет дотянуть до заявленных производителем. Потому водите свою машину соответствующим образом.

Что понадобится для ремонта

Чтобы своими руками поменять сцепление на автомобиле ВАЗ 21099, первоначально нужен гараж со смотровой ямой. Также понадобится:

набор ключей. Мне понадобились ключи на 8, 10, 13 и 17;
вороток и трещотка с головками аналогичных размеров;
монтировка и отвёртка;
красный герметик;
молоток и пара приспособлений для центрирования диска в корзине и установки сальника;
домкрат для поднятия автомобиля и чурочки для его фиксации;
ёмкость для слива масла с коробки передач;
прямые руки и желание отремонтировать машину.

Из запчастей я приобрёл комплект сцепления Valeo, привода HOLA в сборе и сальники КПП: полуосей и первичного вала. Оригинальный номер корзины сцепления для ВАЗ 21099 — 2108-1601085, диска — 2108-1601130, выжимного подшипника 2108-1601182.

Я же решил не покупать все запчасти по отдельности, а приобрёл комплект сцепления от корейского производителя, включающий в себя, диск, корзину и выжимной подшипник. Приводы тоже купил в сборе, чтобы не мучиться с заменой гранат.

Итак, всё необходимое для ремонта машины я собрал, пора переходить непосредственно к процессу.

Снимаем коробку

Замена сцепления ВАЗ выполняется двумя способами: с полным снятием КПП и без снятия — в этом случае достаточно ей просто немного (на 10–15 см) отодвинуть от мотора. Я выбрал первый вариант, так как менять корзину со снятой коробкой гораздо удобнее, к тому же я дополнительно запланировал поменять сальники. А это можно сделать только при снятой трансмиссии. Итак, последовательность действий такова:

Загоняем автомобиль в гараж на яму, ставим на ручник, поднимаем переднюю часть домкратом. Затем подставляем чурочки и убираем домкрат — он ещё понадобится.
Поставляем под КПП ёмкость для отработки и сливаем масло. Пробка для слива расположена в нижней части КПП.
Затем нужно снять аккумулятор. Если у вас инжекторная модель ВАЗа, то дополнительно придётся снять корпус воздушного фильтра.

Далее снимаем стартер — он крепится на 3 гайках. Чтобы не потерять гайки во время ремонта, их можно накрутить на шпильки крепления стартера.

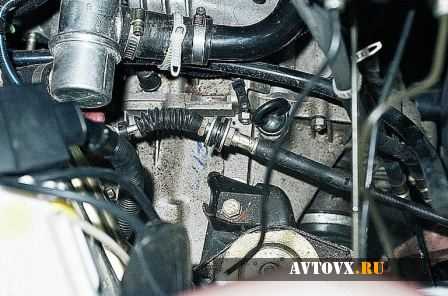

Затем откручивается тросик сцепления от вилки, снимается фишка с датчика задней скорости и привод спидометра.

Далее необходимо открутить кулису КПП. Для этого нужно убрать резиновый кожух и открутить находящуюся под ним гайку, затем отсоединить кулису.
Затем нужно открутить ступичные гайки, которыми проводы прикручены к ступицам. В зависимости от изготовителя приводов, фиксация гаек может осуществляться кернением (тогда нужно зубилом выровнять гайку) или шплинтом.

После откручивания гаек нужно открутить нижние крепления шаровых опор. Некоторые неопытные мастера вместо шаровых откручивают крепления стоек — так делать нельзя. Дело в том, что на ВАЗах развал колёс регулируется эксцентриковыми болтами, прикрепляемыми стойки к ступице. И если их выкрутить, то потом придётся делать развал/схождение колёс.
После откручивания шаровых опор нужно выдвинуть ступицу на себя и вытащить из неё полуось. Аналогичную операцию проделать и со вторым колесом.

Даже нужно выкрутить и снять левую продольную тягу передней подвески. С одной стороны она крепится к рычагу колеса, а со второй — к крабу.
Затем откручивается кожух сцепления.
На следующем этапе нужно снять заднюю опору двигателя. Перед этим необходимо подпереть мотор домкратом — в противном случае при снятии опоры он может упасть и повредить шланги отопителя салона. Опору нужно полностью открутить от двигателя и лонжерона, затем убрать.

Осталось выдернуть из КПП приводы — для этого понадобится монтировка. Упираем монтировку в корпус трансмиссии и резким движением выталкиваем полуось.

Затем коробка откручивается от двигателя. Один болт крепления расположен спереди, 2 сверху и одна гайка сзади.

На этом процесс подготовки закончен — остаётся только снять КПП с двигателя и вытащить её из-под машины.

Стоимость замены сцепления на «девятку»

Вопрос стоимости этой процедуры волнует владельцев ВАЗ 2109 не меньше, чем процесс ремонта

Ведь на ремонт потребуется потратить не менее 4 часов, при этом важно иметь хоть какое-то представление о том, что вы будете делать. При совершении неправильных действий это может в целом отразиться на функционировании авто, поэтому, если вы никогда прежде с таким не сталкивались, то лучше обратиться за помощью на СТО

Итак, что касается стоимости. В зависимости от страны и региона проживания стоимость может изменяться. В среднем цена за комплект СС составляет от 50 долларов. От 20 долларов будет стоить замена элемента на СТО, все зависит от мастера. Повторяем — цены могут изменяться в зависимости от места проживания.

Пошаговая инструкция замены выжимного подшипника сцепления

Выжимной подшипник заменяют, как и было сказано выше, если наблюдается повышенный шум при включении сцепления или из-за других причин.

Снятие коробки

Итак:

Брызговик и защита картера мотора подвергаются демонтажу;
Сливается масло из КПП;
Гайки приводов срываются.

Примечание. Нужно обязательно отключить питание АКБ, а переднюю часть машины вывесить посредством надежных опор.

Трос сцепления демонтируется;
Выключается трос спидометра;
Болты, фиксирующие шаровые опоры, откручиваются;
Продольная растяжка снимается;
Выдергиваются привода из КПП.

Примечание. Во избежание проворота или рассыпания дифференциала в КПП вставляют специальный стопор.

Пришла пора снимать стартер;
После чего демонтируется датчик включения задней скорости;
От коробки отделяется защитный кожух маховика;
Кулиса коробки передач отсоединяется (прежде чем ее снимать, следует наметить положение);
Откручиваются поочередно болты, фиксирующие КПП к двигателю.

Примечание. Нужно в обязательном порядке гидравлическим домкратом или чем-либо другим закрепить двигатель.

Откручиваем все опоры КПП, которые соединяют коробку с кузовом автомобиля;
Коробку отвешиваем в сторону от двигателя (одному не справиться, нужен помощник).

Примечание. Достаточно всего около 10 см, чтобы первичный вал выскочил из корзины сцепления.

Снимаем коробку, но делаем это очень аккуратно, чтобы не повредить первичный вал.

Алгоритм замены выжимного

После снятия коробки передач продолжаем:

Выводим концы пружинного фиксатора в том месте, где он зацеплен с муфтой подшипника;

Снимаем подшипник;
Находим 4 лапки пружинного держателя и отжимаем их;
Вынимаем держатель;
Выжимной подшипник выводим с муфты.

Установка нового подшипника

Внимание! Перед установкой нового подшипника следует тщательно проверить его. Он должен легко вращаться и нигде не заедать, а также не иметь явных люфтов.. Итак:

Итак:

Выжимной устанавливаем на муфту;
Фиксируем его держателем.

Примечание. Перед тем, как установить новый подшипник на направляющую, втулку необходимо хорошенько смазать тонким слоем консистентной пасты.

Муфту фиксируем с подшипником фиксатором;
Устанавливаем КПП на место.

Работы по замене выжимного подшипника закончены. Остается напомнить, что данная пошаговая инструкция по замене своими руками подразумевает обязательное использование наглядных пособий. Речь идет о фото и видео — материалах. Таким образом, если все сделать самостоятельно, удастся неплохо сэкономить на ремонте, цена которого в СТО очень высока.

Источники

http://avtozam.com/vaz/2109/zamena-vyzhimnogo-podshipnika/
http://masteravaza.ru/transmisiya-sceplenie/podshipnik/vaz-2109-zamena-vyzhimnogo-podshipnika-827

Замена сцепления на ВАЗ 2108 (фотоинструкция) | Пособие автомобилиста

Сцепление в разборном виде:

1 — нажимной диск 2 — кожух сцепления 3 — диафрагменная пружина 4 — ведомый диск

Снимите коробку передач (см. снятие Коробки Передач.)

Примечание 1

При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки. Для упора отвертки установите болт.

Примечание 2

Снять сцепление можно и без оправки, но при этом надо придерживать ведомый диск – он может выпасть из кожуха сцепления. Оправку можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

Рабочая поверхность трения маховика.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления к маховику (см. примечания 1 и 2).

2. Аккуратно снимите кожух сцепления с ведомым диском.

3. Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях: а) головки заклепок углублены на расстояние менее 0,2 мм; б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения.

4. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, диск надо заменить. Если при визуальном осмотре обнаружено коробление диска, проверьте его биение. Если величина биения превышает 0,5 мм, замените диск.

5. Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева. Недопустимо ослабление заклепочных соединений деталей нажимного диска. Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их.

6. Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Недопустимо наличие трещин на диафрагменной пружине. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

7. Установите ведомый диск в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика.

8. Вставьте центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины.

9. Установите сцепление на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Н·м (1,9-3,1 кгс·м). После этого выньте центрирующую оправку.

Источник

Установка новых запчастей, центровка диска

Новый диск ставится аналогично старому, и зажимается корзиной, только перед тем как закрутить до конца корзину, ведомый диск надо отцентровать, а то в него не попадёт первичный вал коробки. Проще всего центровать специальной оправкой, но если достать такую не судьба, можно всё сделать на ощупь.
Прикручиваем корзину на все болты, предварительно запихнув под неё ведомый диск, но закручиваем не до конца, а чтобы диск под ней перемещался. Нам надо выставить его по центру, это можно сделать на ощупь, засунув палец в среднее отверстие, на ощупь выставляем всё по центру и только после этого подтягиваем болты. Проверяем, стало ли всё по центру, если да, то затягиваем болты, предварительно застопорив маховик. Сцепление на месте. Если выставлено не по центру, то коробку хрен наденешь, она не войдёт.
Ну а дальше накидываем коробку, если не хочет садиться, можно пошатать её, покрутить привода, чтобы первичный вал прокрутился и занял нужное положение, должно всё вскочить достаточно легко. После этого прикручиваем всё, что открутили, смотрим, не осталось ли по сторонам лишних деталей, если остались, то прикручиваем их куда надо.

Признаки и причины неисправности сцепления

Замена сцепления на ВАЗ 2109 — это не самое простое занятие, поэтому следует правильно определять момент, когда стоит что-то полностью демонтировать, а когда достаточно ремонта нескольких деталей.

В «девятке» наблюдается 4 распространенные проблемы, которые предшествуют замене или ремонту элементов сцепления:

Неполное переключение передачи, сцепление ведет.
Неполное включение системы, возникает буксировка в системе.
Рывки с вибрацией при попытке сменить передачу и отключить сцепление.
Шум из-под машины во время смены передач.

Если возникают проблемы из первого пункта, сделайте вот что:

проверьте ход рычага вилки, он может быть слишком малым, из-за чего система работает некорректно;
проверьте тросик, при повреждениях понадобится замена троса сцепления ВАЗ-2109 с последующей корректировкой;
почистите шлицы, чтобы ступица ведомого диска работала нормально;
возможно, нужно заменить сам кожух сцепления с пружинами, а также может понадобиться замена нажимного диска.

При неполном включении сцепления:

проверьте диски (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 выполняется, если он поврежден либо его элементы стерлись;
замените сальники и почистите детали системы;
проверьте состояние привода;
проверьте вилку выключения системы.

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усилено газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

ключи на 8, 10, 13, 17 мм;
динамометрический ключ, торцовая головка на 8 мм;
домкрат;
ёмкость для слива масла;
смотровая яма или подъёмник.
отвёртка плоская, молоток.

Как происходит замена сцепления на ВАЗ 2101

Снятие КПП

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

Набор ключей и головок (включая ключи на 10, 14, 17, 19);
Отвертки (тонкая плоская, крестообразная, ударная);
WD-40;
Отрезок первичного вала коробки;
Длинный деревянный брус;
Ветоши;
Маркер;
Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем

Обращаем Ваше внимание!!! Для снятия КПП потребуется смотровая яма.. Последовательность снятия такая:

Последовательность снятия такая:

Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
Откручиваем 4 болта крепления крышки картера сцепления;
Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
Выкручиваем болты крепления коробки передач к силовой установке;
Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Если предполагается ремонт КПП, то дальше уже производится разборка коробки передач ВАЗ-2101 с последующей заменой изношенных элементов, а затем сборка и установка узла на место.

Снятие сцепления

После того как коробка будет снята, возьмите в руки оправку (фото.1) для центрирования диска сцепления, и после чего установите её в центральное отверстие как показано на фото.

3) Затем чтобы маховик не проворачивался, заверните один толстый болт который указан под буквой «Б» в левый нижний бок блока, и после чего отверткой зафиксировав маховик от проворачивания «А», отверните все болты которые крепят кожух и сам нажимной диск сцепления.

4) Следом снимите нажимной диск сцепления совместно с кожухом, но при снятии держа его при этом обеими руками за его кожух.

5) После снятия нажимного диска сцепления вместе с его кожухом, перейдите к снятию ведомого диска, для этого возьмите установленный диск в руки и после чего снимите его вместе с оправкой с того места где он установлен.

Установка нового сцепления происходит в обратном порядке снятию.
