Замена сцепления на ваз 2109 своими руками

Замена сцепления своими руками (передний привод)

В отличие от ВАЗ-классики, на переднеприводных 2108-2115 сцепление менять несколько дольше, более трудоемкой получается работа по снятию КПП. Но при наличии опыта профессионалы выполняют операцию по снятию коробки передач быстро, к тому же есть способ, при котором не нужно полностью демонтировать КПП, достаточная только ее вывесить.

Замену своими руками без полного снятия коробки передач выполняем следующим образом:

• вывешиваем автомобиль на автоподъемнике, если работа выполняется на яме, подставляем под обе передней стороны днища кузова треноги;
• снимаем аккумуляторную клемму (минус);
• откручиваем колесные болты спереди, снимаем передние колеса;
• отворачиваем от коробки кронштейн крепления троса сцепления, отводим в сторону сам трос;
• демонтируем трос спидометра (если его не снять, при отодвигании КПП он может оказаться перетянутым, и от этого лопнуть);
• отворачиваем гайки шаровых опор с каждой стороны (с левой и правой опоры);
• откручиваем стартер, убираем его в сторону;
• отворачиваем гайки передних ступиц колес;
• откручиваем три крепления нижнего кожуха КПП, демонтируем кожух;
• если есть защита под двигатель, ее также необходимо снять;
• демонтируем левый брызговик;
• снимаем три болта левого «краба» (кронштейна), который крепится спереди слева, рядом с передним бампером;
• отворачиваем крепление левого рычага (в районе колеса);
• ослабляем другое крепление рычага (в районе коробки), отводим рычаги вниз, чтобы не мешали;
• снимаем левую подушку КПП;
• отворачиваем болты крепления штока переключения передач, отсоединяем шток;
• откручиваем заднюю подушку КПП;
• отворачиваем верхние два болта крепления КПП к двигателю, вкручиваем вместо них длинные болты головки блока;
• откручиваем все остальные крепления трансмисии – теперь коробка на верхних болтах «отъезжает» от движка;
• скручиваем шесть болтов крепления корзины; устанавливаем на место новые детали, наживляя все болтики, придвигаем коробку к двигателю, затягиваем болты до конца через отверстие в стартере (прокручивая коленвал). Центровочный валик при таком методе здесь не поместится, поэтому крепить сцепление получается только таким способом;
• ставим на места все снятые детали.

При таком методе нет необходимости сливать масло из коробки передач, так как приводы колес (ШРУСы) из картера КПП не вынимаются. Между двигателем и КПП расстояние не слишком большое, но места хватает, чтобы наживить болтики корзины.

Замена сцепления ВАЗ 2109 — пошаговый фотоотчет

1. Заезжаем на яму и затягиваем ручник.
2. Далее необходимо отсоединить «минус» от аккумулятора.
3. С левой стороны снимите брызговик двигателя.
4. Используя зубило, необходимо расконтрогаить, а после открутить ступичные гайки с обоих передних колес.
5. Установите домкрат под левое колесо, поддомкрчиваем и снимаем его.
6. Далее, открутите два болта крепления шаровой опоры и выведите привод из ступицы.
7. Открутите два верхних болта крепления коробки, вместо них закрутите болты крепления ГБЦ от ВАЗ 2108.

7. Далее необходимо снять стартер, для этого необходимо открутить три гайки.

8. Установите домкрат под силовой агрегат и открутите боковую опору двигателя.

9. Открутите кулису переключения передач, а также заднюю опору силового агрегата.

10. Снимите защитный кожух сцепления.

11. Выкрутите передний болт крепления коробки.

12. Затем открутите гайку заднего крепления трансмиссии.

13. Теперь необходимо снять КПП по верхним болтам со стороны левого крыла до упора.

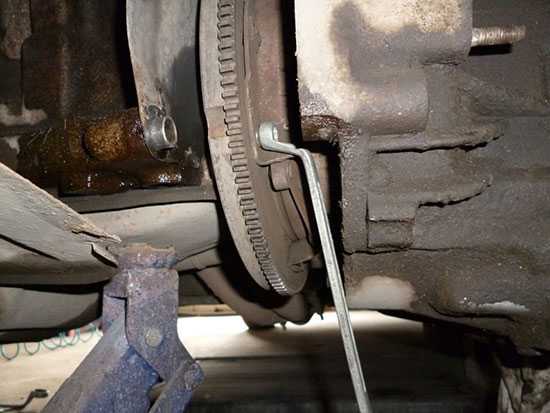

14. Концевик коробки ляжет на растяжку рычага. 15. Используя образовавшуюся щель, снимите сцепление.

16. Смазываем направляющую, затем устанавливаем выжимной подшипник.

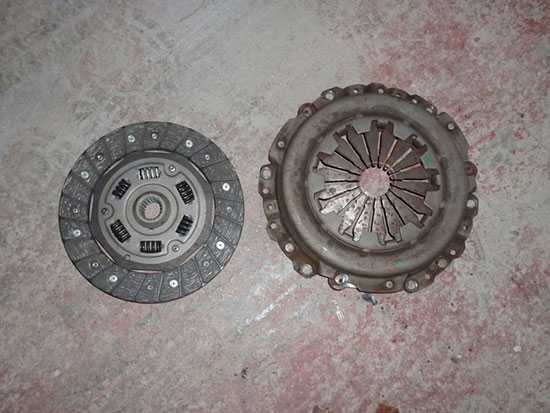

17. После нужно наживить ведущий, а также ведомый диски.

18. Оденьте КПП на направляющие и закрутите два нижних болта. После этого, вращая коленвал, равномерно затяните корзину сцепления.

Вся последующая сборка выполняется в обратной последовательности.

По завершению выполните регулировку сцепления, как это сделать я писал в предыдущей статье.

Неисправности

Замена сцепления на ВАЗ 2109 — это не самое простое занятие, поэтому следует правильно определять момент, когда стоит что-то полностью демонтировать, а когда достаточно ремонта нескольких деталей.

В «девятке» наблюдается 4 распространенные проблемы, которые предшествуют замене или ремонту элементов сцепления:

1. Неполное переключение передачи, сцепление ведет.
2. Неполное включение системы, возникает буксировка в системе.
3. Рывки с вибрацией при попытке сменить передачу и отключить сцепление.
4. Шум из-под машины во время смены передач.

Если возникают проблемы из первого пункта, сделайте вот что:

• проверьте ход рычага вилки, он может быть слишком малым, из-за чего система работает некорректно;
• проверьте тросик, при повреждениях понадобится замена троса сцепления ВАЗ-2109 с последующей корректировкой;
• почистите шлицы, чтобы ступица ведомого диска работала нормально;
• возможно, нужно заменить сам кожух сцепления с пружинами, а также может понадобиться замена нажимного диска.

При неполном включении сцепления:

• проверьте диски (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 выполняется, если он поврежден либо его элементы стерлись;
• замените сальники и почистите детали системы;
• проверьте состояние привода;
• проверьте вилку выключения системы.

При рывках чаще всего приходится менять и ремонтировать диски либо привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его понадобится демонтировать в сборе. Также гул может быть из-за подшипников.

Характерные поломки

Сцепление может выйти из строя по нескольким причинам:

• Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
• Износились диафрагменные пружины;
• Появилась выработка на маховике сцепления;
• Износились или поломались лепестки выжимного диска;
• Сломался или износился выжимной подшипник.

Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.

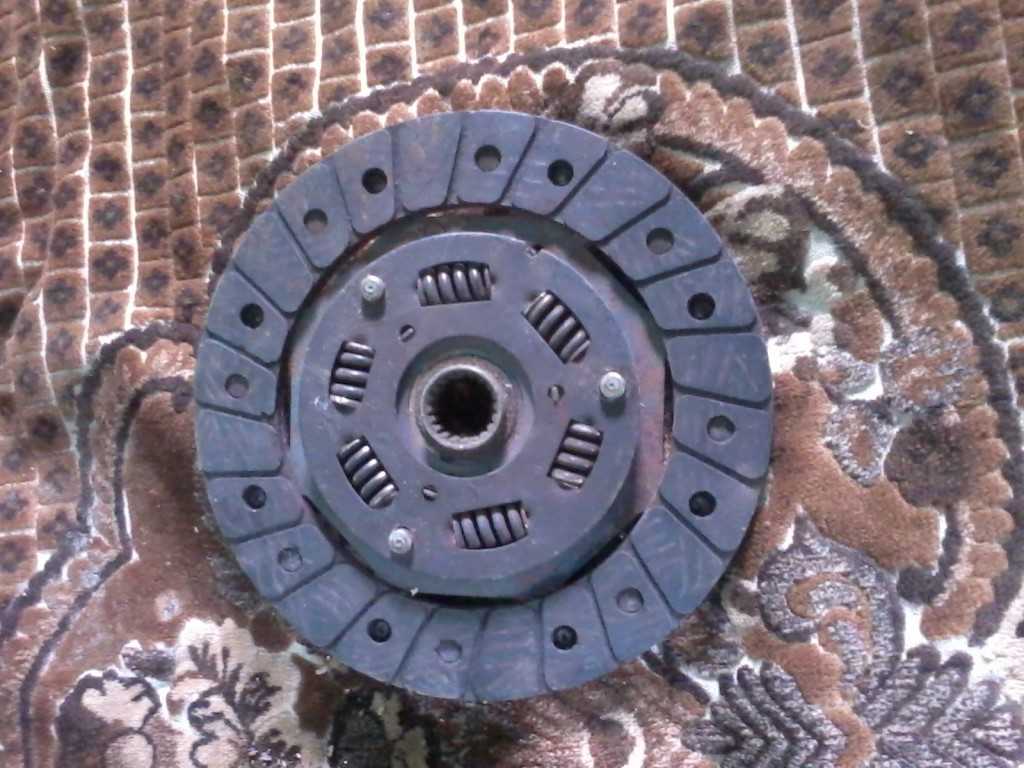

Ведомый диск сцепы

Видео «Замена троса сцепления на автомобиле ВАЗ»

В этом видео наглядно показывается, как заменить ТС, а также как отрегулировать педаль сцепления.

На автомобиле ваз 2108 в отличие от моделей «классика» привод сцепления осуществляется с помощью троса. Замена выполняется в случае обрыва тросика. Для выполнения ремонта потребуется стандартный набор инструментов, а так же новый тросик сцепления. Работы проводим в подкапотном пространстве автомобиля и в его салоне. Порядок проведения ремонтных работ выглядит следующим образом:

Открываем капот автомобиля и отворачиваем регулировочные гайки оболочки троса к кронштейну на коробке переключения передач, после чего выводим поводок троса из зацепления с рычагом вилки сцепления.

• Теперь в салоне автомобиля снимаем скобу крепления наконечника троса к педали сцепления и отсоединяем трос от педали.
• Далее в подкапотном пространстве, через отверстие в перегородке моторного отсека от салона автомобиля, вытягиваем трос наружу.

На этом ремонтные работы по снятию троса привода сцепления ваз 2108 завершены. Новый установите в порядке обратном снятию. Перед тем, как будете устанавливать новый, залейте в оболочку моторного масла и проработайте трос, перемещая его в оба направления, до тех пора, пока с противоположного конца не польется смазка. После установки троса сцепления,проверьте качество работы сцепления, если оно плохо выключается или пробуксовывает, то отрегулируйте натяжение троса. На этом ремонт завершен.

Источники

• http://avtozam.com/vaz/2109/kak-zamenit-tros-stsepleniya/
• http://zubilovaz.ru/tros-privoda-scepleniya-vaz-2108-snyatie-i-zamena

Замена троса сцепления ВАЗ

Авто вазовского производства бывают как переднеприводными, так и заднеприводными, также у них есть различный привод сцепления. Если у всех автомашин ВАЗ-классика привод гидравлический, то у многих переднеприводных авто (2108-2115) выжимом управляет механика, и элементом управления является трос. Как и все детали, трос сцепления (ТС) со временем изнашивается, поэтому периодически нуждается в замене. Причинами выхода из строя ТС являются:

• заедание самого троса в «рубашке»;
• обрыв остальных нитей ТС;
• обрыв самого троса.

Если сам ТС целый, но сцепление стало туго выжиматься, можно попробовать смазать трос. В качестве смазывающего состава подойдет литол или другая консистентная смазка, но следует учесть, что это временная мера, и все равно нужно готовиться к замене троса сцепления ВАЗ. Меняем ТС на «Жигулях» 2108-2115 очень просто:

• один его конец отсоединяем от педали;
• разворачиваем гайки крепления троса на кронштейне КПП (на рисунке 1 и 2);
• отсоединяем ТС от вилки на коробке передач.

Для того чтобы снять ТС, его выдергиваем в моторный отсек, затем устанавливаем новую деталь, гайками на кронштейне регулируем натяжку троса.

Как проводится замена сцепления ВАЗ 2109

Проводится замена сцепления ВАЗ 2109 достаточно сложно, если следовать всем инструкциям и рекомендациям, которые есть в руководстве по эксплуатации автомобиля. Причина трудности заключается в одной мелкой детали – не у каждого автомобилиста имеется эстакада, яма, а тем более, подъемник. На СТО вам все процедуры по замене сделают за час, самостоятельно вы можете провозиться и день, и два. Все зависит от того, как быстро вы работаете. По своему опыту скажу, что ремонт сцепления на девятке занимает максимум два неполных дня – разборка и сборка большую часть времени отнимают. И всего минут 15-20 уходит на установку новых комплектующих. Ямы и эстакады нет, подъемника и подавно, пришлось выкручиваться, искать информацию, а затем и пробовать.

Устройство сцепления ВАЗ 2109.

1	оболочка троса
2	нижний наконечник оболочки троса
3	гайка
4	кронштейн крепления троса
5	шайба
6	втулка
7	защитный чехол троса
8	поводок троса
9	вилка выключения сцепления
10	кожух сцепления
11	болт крепления кожуха сцепления к маховику
12	нажимной (ведущий) диск
13	маховик
14	ведомый диск
15	первичный вал коробки передач
16	нижняя крышка картера сцепления
17	картер сцепления
18	нажимная пружина
19	подшипник выключения сцепления (выжимной подшипник)
20	фланец муфты подшипника
21	втулка муфты подшипника
22	верхний наконечник оболочки троса
23	буфер
24	верхний наконечник троса
25	ось педалей
26	пружина педали сцепления
27	педаль сцепления

О свойствах конструкции

Прежде чем разбирать полностью все узлы, требуется разобраться, как это все работает в собранном виде. Система сцепления необходима для выполнения двух функций:

1. Кратковременного отсоединения двигателя автомобиля от трансмиссии.
2. Плавного подключения двигателя обратно к трансмиссии во время смены передач.

Сцепление на ВАЗ-2109 также является защитой трансмиссии от повреждений и перегрузки во время работы, так что этот узел необходимо поддерживать в рабочем состоянии и менять поврежденные детали, как только было обнаружено повреждение.

На «девятке» установлена самая простая фрикционная однодисковая система. Работает она по такому принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и ведущим (нажимным) диском. В таком состоянии сцепление включено и обороты передаются через систему на КПП.
2. При нажатии педали срабатывает механизм, который отсоединяет ведущий диск от ведомого, пропадает связь между элементами системы, поэтому крутящий момент больше не передается дальше.

В этой схеме нас больше всего интересует несколько деталей:

1. Ведомый и ведущий диск, которые очень часто быстро снашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — устройство, которое приводит в работу узел при нажатии педали. Если он неисправен, вы будете чувствовать рывки и вибрации при попытке сменить передачу.
3. Тросик сцепления — соединяет педаль с системой. Со временем его натяжение ослабляется, из-за чего возникает эффект неполного включения механизма.

Неисправности сцепления ВАЗ 2109.

Неполадки сцепления, которые встречаются чаще всего у «девятки», таковы:

1. Неполное переключение (когда сцепление «ведет»).

Устраняться может сразу несколькими способами:

• регулировкой свободного хода рычага вилки выключения данного узла, когда причина кроется в его слишком свободном ходе;
• заменой троса, если источник возникшей неполадки – трос привода сцепления и его нарушенная работоспособность;
• работой со шлицами (очисткой их и смазкой или заменой ведомого диска/первичного вала), если на них заедает ступица ведомого диска;
• проверкой торцевого биения диска и заменой накладок, если причина неисправности — поломка фрикционных накладок ведомого диска или ослабление заклепок;
• исправлением или заменой ведомого диска, когда тот покоробился (его торцевое биение превышает пол сантиметра);
• заменой кожуха сцепления вместе с пружинами и нажимным диском, если источник всех проблем — перекос (коробление) нажимного диска.

2. Неполное включение (когда сцепление «буксует»).

Также в зависимости от первопричины может исправляться по-разному:

• заменой ведомого диска в сборе или только его фрикционных накладок, в случае, когда к «пробуксовке» сцепления привело пригорание или чрезмерный износ последних;
• заменой сальников и тщательной очисткой загрязненных поверхностей, когда причина неполадки кроется в замасливании составных элементов сцепления;
• ремонтом привода сцепления, если он поврежден или заедает;
• регулировкой свободного хода рычага вилки выключения сцепления, когда причина кроется в отсутствии у него свободного хода.

3. Рывки и вибрации при работе.

Могут устраняться путем:

• замены нажимного диска и кожуха сцепления, когда те имеют повреждения и покороблены;
• замены сальников и тщательной очисткой загрязненных поверхностей, когда главная причина рывков — замасленные составные элементы сцепления;
• ремонта привода сцепления, если тот заедает.

4. Шум при включении сцепления.

Данная неисправность может быть устранена:

• заменой ведомого диска (в сборе) – в случае, когда сломались пружины демпфера;
• заменой подшипника, когда тот поврежден, износился или подтекает.

Начальный этап

Первый вопрос стоит – можно ли заменить сцепление на ВАЗ 2109, не снимая КПП? Сколько можно просмотреть материалов, роликов и фото, но нигде не найдете конкретного ответа на этот вопрос вопрос. В итоге, конечно, наткнетесь на какой-нибудь отзыв, в котором человек прямо укажет на то, что такое совершить вполне реально. И приведет даже основные требования для проведения такого ремонта. Вот тогда и станет понятно, что хватит лазить в поисках теории, пора приступать к практике и проводить ремонт или замену сцепления на ВАЗ 2109 своими руками. Для этого найдите два массивных пенька, высота которых должна быть около 40 см, а также несколько брусков. Конечно, страшно, что машина упадет в процессе проведения ремонта. Поэтому рядом установите два колеса под днищем для страховки.

Диск сцепления ВАЗ 2109

До последнего можно сомневаться, можно ли провести замену сцепления без полного снятия коробки, ведь так не хочется, чтобы массивная КПП упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Сначала отключите АКБ, обесточив систему. Вот и началась вся история – начинайте готовить машину к ремонту, снимая все лишние элементы. А именно:

1. Колеса скрутите и откиньте в сторону, чтобы не мешались.
2. Избавьтесь от рулевых наконечников, чтобы освободить стойки.
3. Выкрутите два болта, которыми крепится шаровая опора.
4. Снимите защиту двигателя.
5. Слейте из коробки масло.
6. Ослабьте затяжку гайки на кулисе и снимите ее.
7. Выкрутите все гайки с болтов на двух подушках.
8. Установите под двигатель опору или домкрат.
9. Отключите датчик заднего хода.
10. Отсоедините провода от стартера и снимите его, выкрутив три гайки.
11. Выкрутите гайки с защиты маховика.
12. Извлеките внутренний ШРУС на правой стороне, левый не трогайте.
13. Выкрутите три болта крепления КПП к блоку.
14. Выкрутите гайку над правым ШРУСом.

Замена сцепления для автомобилей

На ВАЗ-классике сцепление может выходить из строя по разным причинам, и проблема не обязательно может заключаться в корзине или диске, часто причиной поломки является рабочий или главный цилиндр сцепления (ГЦС). Признаки неисправного ГЦС:

• сцепление появляется не с первого раза, приходится несколько раз нажимать на педаль;
• выжим педали «ватный».

Определить дефектный РЦС можно его внешним осмотром, если цилиндр неисправен, он начинает течь. Замену сцепления 2106 производят на автоподъемнике или яме, при этом демонтируется коробка передач, а затем снимаются диск и корзина.

Все автомашины семейства ВАЗ-классика имеет практически одинаковые силовые агрегаты и трансмиссию. Двигатели внешне очень похожи между собой, они отличаются только объемом цилиндров и топливной системой. Механические коробки передач на «Классике» различаются только количеством ступеней – существуют 4-ст. и 5-ст. МКПП. Все корзины сцепления 2101-07 между собой одинаковые, различаются только ДС – у «копеечных» дисков (2101) меньше по диаметру фрикционные накладки, чем у ДС 2106.

Замена сцепления ВАЗ 2107 производится точно так же, как и на моделях 2106.

На переднеприводных авто ВАЗ 2108-09 сцепление меняется приблизительно так же, как и на ВАЗ-классике, разница заключается лишь в снятии и установке КПП – на «девятке» нет карданного вала, зато приходится снимать приводы колес (ШРУСы). Еще есть различие – у авто ВАЗ 2109 присутствует тросиковый привод (у всей «классики» – гидропривод). Замену сцепления ВАЗ 2109 производить несколько сложнее, чем на моделях 2101-07, и поэтому работа занимает больше времени.

Автомобиль ВАЗ 2114 имеет практически такую же коробку передач и двигатель, как и на модели 2109. Разница заключается лишь в том, что многие «девятки» карбюраторные, а на машинах 2114 устанавливаются инжекторные моторы. Поэтому замена сцепления 2114 принципиально ничем не отличается от замены 2109.

Если между ВАЗ 2109 и ВАЗ 2114 есть небольшие конструктивные отличия в силовом агрегате и трансмиссии, то разницы в деталях двигателя и КПП между 2114 и 2115 нет абсолютно никакой, машины между собой отличаются только лишь кузовами:

• ВАЗ-2114 – это хэтчбек;
• ВАЗ-2115 – седан.

Соответственно, замена сцепления ВАЗ 2115 выполняется точно также, как и на авто ВАЗ 2114.

Сами элементы сцепления 2110 (корзина и диск) имеют небольшие отличия от деталей ВАЗ 2114-2115 – ДС 2110 имеет увеличенный диаметр (200 мм на «десятке», и 190 мм на 2114). Но принципиально все эти детали одинаковые, и КПП 2110 снимается точно так же, как и на «четырнадцатой» или «пятнадцатой» модели. Поэтому и замена сцепления ВАЗ 2110 практически ничем не отличается от замены на машинах 2113-2114-2115.

ВАЗ 2112

Разница между автомобилями ВАЗ 2112 и ВАЗ 2110 такая же, как и между 2115 и 2114:

Отсюда следует – замена сцепления ВАЗ 2112 производится по тому же принципу, как и на модели 2110. Из всего выше сказанного можно сделать вывод – на всех переднеприводных автомобилях семейства ВАЗ 2108-15 сама работа по замене практически одинаковая, разница заключается только лишь в самих деталях.

ремонт сцепления на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач (см. «Снятие и установка коробки передач»).

2. Установите оправку в отверстие нажимного диска. ПРИМЕЧАНИЕ Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск сцепления – ведомый диск может выпасть из кожуха сцепления.

ПОЛЕЗНЫЙ СОВЕТ Оправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо оправки старый первичный вал коробки передач.

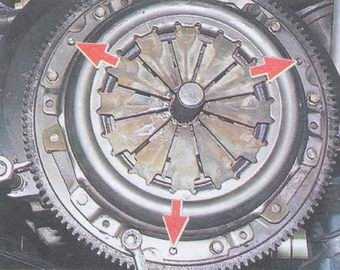

3. Отверните шесть болтов крепления кожуха сцепления. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха сцепления. Придерживайте при этом ведомый диск сцепления, иначе ведомый диск может выпасть.

ПРИМЕЧАНИЕ При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки.

Для упора отвертки установите один болт крепления картера сцепления (для наглядности операция показана на снятом двигателе).

4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск сцепления необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных демпферных пружинах ведомый диск сцепления необходимо заменить.

5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено коробление ведомого диска. Если биение ведомого диска превышает 0,5 мм, замените ведомый диск сцепления.

6

Осмотрите рабочие поверхности трения маховика и нажимного диска сцепления, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска сцепления замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска сцепления. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с выжимным подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (величина износа не должна превышать 0,8 мм). В противном случае замените кожух с нажимным диском сцепления в сборе.

8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца нажимной пружины не должны иметь трещин и следов износа. В противном случае замените кожух с нажимным диском в сборе.

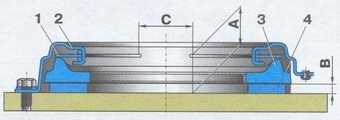

Рис. 5.4. Проверка состояния ведущего диска сцепления: А, В, С — контролируемые размеры; 1 — нажимная пружина; 2 — кожух; 3 — нажимной диск; 4 — промежуточное кольцо

9. Для проверки ведущей части сцепления закрепите нажимной диск 3 (рис. 5.4) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском сцепления. Выключите сцепление три раза ходом выключения 8-9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. При этом проверьте, чтобы: — ходу выключения (8,0+0,1) мм соответствовал ход нажимного диска не менее 1,4 мм; — разность значений отхода нажимного диска 3 была не более 0,25 мм; — размер А находился в пределах 29-31 мм; — нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0+0,1) мм была не более 1100 Н, пик нагрузки выключения не более 1300 Н. 10. Перед установкой сцепления на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

11

Обратите внимание, чтобы при установке ведомого диска сцепления в кожух нажимного диска сцепления более выступающая часть ступицы была направлена в сторону нажимной пружины

12. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины.

13. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и заверните равномерно по диагонали шесть болтов крепления сцепления к маховику, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку передач.

Рекомендуем почитать

Замок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы. Первоначальной задачей замка зажигания .

Кочерга» (металлическая упора капота) заставляет чувствовать себя неуютно многих автовладельцев. Чтоб избавиться от нее, нужно установить .

Если в передней части автомобиля (в районе колес) при движении по неровной поверхности или на поворотах появляется стук или хруст, возможно, требуется .

Главный тормозной цилиндр автомобилей ВАЗ 2108 и ВАЗ 2109 размещается под капотом с правой страны. Главная его функция – распределение тормозных .

Сцепление: принцип действия.

В то время как педаль сцепления отпускается, ведомый диск зажимается пружинами между маховиком и нажимным диском. Данное состояние называют включенный сцеплением, ведь при работе мотора на ведомый диск передается крутящий момент, который уже только после этого передается на ведущий вал КПП.

Когда же педаль сцепления нажимается, тяга перемещается, поворачивая вилку относительно места крепления. Свободный конец этой вилки давит на муфту, которая перемещается к маховику, нажимает на рычаги, отодвигающие нажимной диск. Ведомый диск, освобождаясь, отходит от маховика — сцепление выключается.
