Как добраться до нужного узла?

Теперь о том, как заменить сцепление правильно. Если хотите добраться до этого узла, вам придется снять коробку передач и несколько деталей дополнительно. Для этого вам обязательно нужен домкрат, смотровая яма либо эстакада. При необходимости можно изготовить и самодельную эстакаду. Без таких приспособлений не обойтись, поскольку для того, чтобы заменить сцепление на ВАЗ, вам придется пролежать почти сутки под своей машиной.

Когда вы сможете нормально работать под машиной, вам придется демонтировать КПП по частям. Это выглядит так:

1. Отсоедините узел стартера — отключите все контакты, потом открутите три винтовых крепления и снимите устройство.
2. Далее следует заняться приводом смены передач. Ослабьте хомут, и вытащите устройство.
3. Отключите трос от спидометра и провода заднего хода.
4. Дальше вы увидите растяжки к рычагам подвески. Необходимо ослабить их крепления, а потом отвести их в разные стороны.
5. Снимите шаровые опоры с поворотных рычагов.
6. Вытащите наконечник ШРУС и сразу заткните его какой-нибудь заглушкой, иначе польется масло.
7. Демонтируется нижняя часть защиты картера сцепления, там всего 3 болта.
8. Чтобы двигатель и КПП не упали, под них делают опоры.
9. Дальше откручивайте оставшиеся опоры, после чего можно аккуратно вытащить узел КПП.

Когда нужно сменять диск сцепления

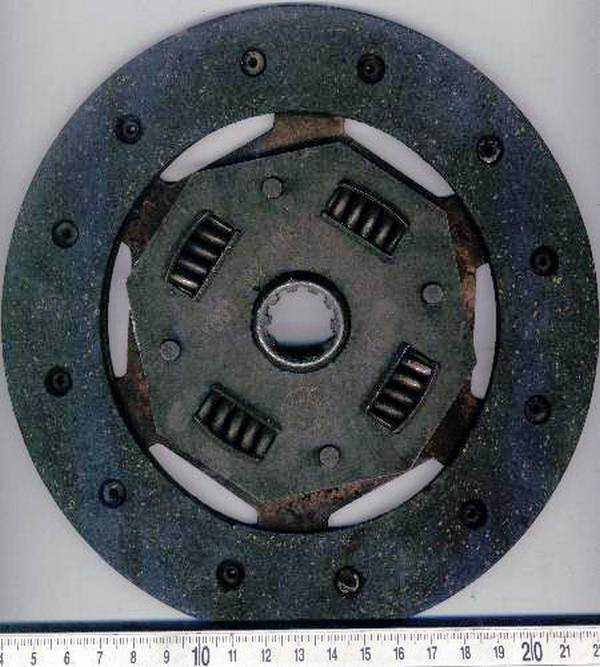

Ваз 2109 ведомый диск

К сожалению, ни один изготовитель не указывает точные цифры замены или ремонта сцепления, и это не удивительно, так как исправность и термин эксплуатации данного узла в большей мере будет зависеть от водителя. Нужно заметить, что от качества эксплуатации сцепления напрямую зависит срок службы и риск возникновения текущих неисправностей. В соответствии со статистикой, зачастую ломается ведомый или ведущий диск сцепления. Могут наблюдаться такие дефекты:

• любые механические деформации;
• поломка пружин демпферов;
• неисправность шлицов ступицы;
• изнашиваемость фрикционных накладок.

Все эти неприятности говорят о неотложной смене диска сцепления.

Примечание! Так как изготовитель не ставит сроки смены детали, нужно вспомнить опыт и народно-автомобильные советы. Практически все мастера советуют выполнять диагностику элемента раз на каждые 80 тыс. км. Конечно, если за этот период не будет никаких признаков неисправности узла.

Признаки неисправности

Это:

• пробуксовка сцепления;
• не выполняется выключение;
• при включении ощущается вибрация;
• педаль не становится в обратное положение.

Примечание! Перед принятием решения о смене диска сцепления, требуется точно диагностировать его состояние.

Соответствующую проверку можно сделать либо в сервисе, либо своими силами в гаражных условиях при помощи детальной инструкции. Если подразумевается второй способ замены, действия нужно будет выполнять внимательно и качественно.

Виды сцепления

В соответствии с устройством сцепления существует три типа:

• фрикционное;
• гидравлическое;
• электромагнитное.

При первом варианте крутящий момент передаётся при использовании силы трения. Во втором случае при помощи потока жидкости, а в третьем за счёт действия магнитного поля. Самым распространённым считается фрикционное сцепление, которое в свою очередь может быть трёх видов:

• однодисковое;
• двухдисковое;
• многодисковое.

Помимо этого следует выделить ещё одно немаловажное подразделение:

• сухое;
• мокрое.

В случае с сухим сцеплением происходит соответственно сухое трение между дисками, а во втором – используется специальная жидкость.

Примечание! Сегодня чаще всего в машины устанавливают сухое однодисковое сцепление.

Параметры сухого однодискового сцепления

Ваз 2109 диск сцепления ведомый

Данное устройство состоит из:

• маховика;
• сцепляющего картера;
• нажимного и ведомого диска;
• пружины;
• муфты;
• подшипника отключения;
• вилки сцепления.

Замена диска собственноручно

Корзина диска сцепления ваз 2109

Сразу нужно отметить, что на переднеприводных машинах заменить диск немного сложнее, нежели на классических моделях. Помимо этого разные марки и модели авто имеют свои нюансы по извлечению и установке сцепления. Сначала нужно ознакомиться с инструкцией и рекомендациям по самостоятельной смене сцепления. Не лишним будет консультация мастеров.

Примечание! В процессе замены поврежденной детали не нужно скупиться, лучше сразу заменить все элементы, которые вызывают подозрение. Что касается изделий из резины, их нужно менять безоговорочно. По мнению специалистов, также нужно сменить выжимной подшипник.

При замене сцепления на машине ВАЗ 2109 не возникает необходимости: полностью демонтировать КПП, сливать масло, снимать полностью ШРУСы ваз и прочее.

Как сменить сцепление в гаражных условиях

Итак:

• Сначала нужно вывесить переднюю часто машины на треноги.
• Далее снимаются колёса спереди.
• От коробки передач открепляется трос сцепления, он снимается с кронштейна.
• Также от КПП нужно отсоединить трос спидометра.
• После этого отвинчиваются крепёжные болты, которые фиксируют шаровые опоры и поворотные кулаки.
• Далее требуется ослабить заднюю левую фиксацию продольного рычага.
• Аккуратно отсоединяются крепёжные болты кронштейна растяжки слева, после чего рычаг разворачивается на 90 град.
• На КПП может крепиться «масса», которую также демонтируют.
• Отворачивается нижний защитный кожух маховика.
• Отворачивается опора двигателя с левой стороны.
• От кузова убирается опора двигателя, расположенная сзади, это также касается хомута привода КПП.
• Привод снимается с КПП.
• От двигателя откручивается крепление коробки передач.
• С двигателя извлекается КПП, которая будет виснуть на приводах.
• Откручивается сцепление, в некоторых случаях это корзина сцепления.
• Заменяется выжимной подшипник.
• При помощи удобной оправки, предназначенной для центрирования таких дисков, сменяем ведомый диск.
• Сборка осуществляется в обратном разборке порядке.

На практике всё будет происходить не так быстро как в теории, особенно это касается новичков. Сегодня благодаря видео и фото можно произвести замену практически любой детали своими руками, при этом не обязательно обращаться к мастерам автомобильного сервиса. Детальная инструкция поможет без проблем демонтировать и правильно закрепить диск сцепления

Важно не только чёткое следование рекомендациям, но и качество покупаемой запасной части. Среди большого разнообразия нужно, прежде всего, понимать, что цена должна отвечать качеству
