Замена датчика указателя температуры охлаждающей жидкости лада приора

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ — заменить его на заведомо исправный.

• мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
• термометр (с пределом измерений не менее 100 о С);
• термостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

1. Перевести мультиметр в режим вольтметра;
2. Снять колодку с проводами с датчика и включить зажигание;
3. Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
4. Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

1. Перевести мультиметр в режим омметра;
2. Подготовить емкость с горячей водой (около 100 о С);
3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
4. Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.

Назначение датчика давления масла

Основным назначением датчика давления масла на Лада Приора с двигателем на 8 или 16 клапанов является аварийное информирование водителя об критичном снижении отслеживаемого параметра. Это позволяет предотвратить работу мотора с масляным голоданием, которое способно существенно снизить ресурс силовой установки.

Датчик давления масла в своей конструкции имеет мембрану. Ее деформация взаимосвязана с внешним воздействием смазки. Как только давление масла опускается ниже допустимого уровня, замыкается схема управления аварийным индикатором. После того как он загорелся, крайне нежелательно продолжать движение без выявления и устранения причины, так как это может существенно сказаться на ресурсе мотора.

Как производится замена

1. Демонтировать крышку зеркала заднего вида.
2. Убрать само зеркало, которое закреплено на 2 крепежных винтах.
3. Снять контейнер обивки, который также крепится с помощью двух крестообразных винтов.
4. Отключить колодку кабелей от осветительного прибора и температурного датчика.
5. Снять датчик, скрутив крепежные элементы.

Диагностика неисправностей проводится с помощью мультиметра. Необходимо замерить сопротивление, которое не должно отклоняться от штатных значений. Если же вы заметите слишком большое значение по данному показателю, готовьтесь к покупке нового устройства. Сборка после замены проводится в обратном порядке.

Лада Приора Седан «Барни» › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — «смени ТЕРМОСТАТ!», многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

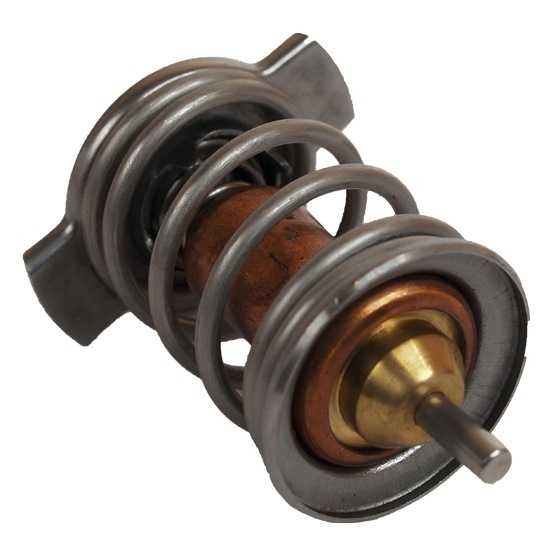

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

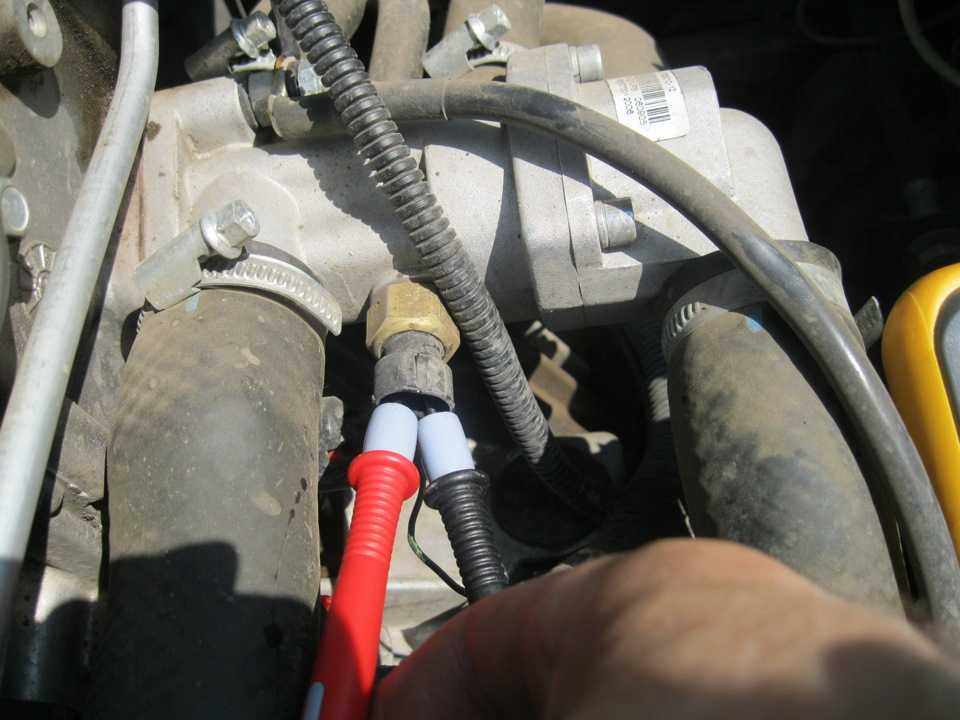

Делается это просто.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

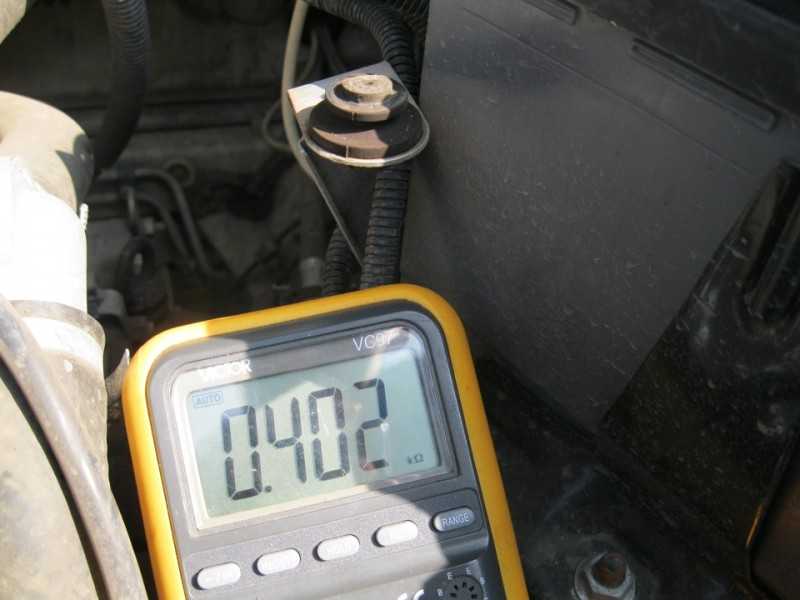

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром «Этот трогать на нагрев» — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!«В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной»

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил «термостат Приора» и вижу картинку своей машинки

Какие датчики температуры установлены на Лада Приора

Во всех базовых комплектациях Лада Приора оснащена свыше десятью механическими и электрическими датчиками. В целом, срок эксплуатации измерительных приборов неограниченный, но в силу различных причин, оборудование преждевременно выходит из строя.

Учитывая то, что измерительный прибор неразборный, подлежит замене. Самостоятельно заменить ДТ ОЖ вовсе не сложно, задача под силу каждому автолюбителю без навыков в обслуживании технического средства.

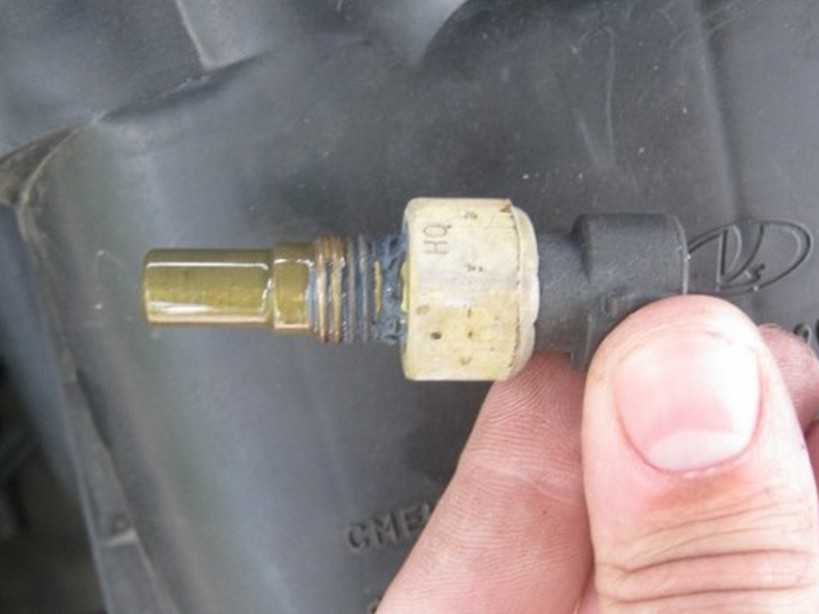

Где находится: ДТОЖ установлен в моторном отсеке, между головкой блока цилиндров и термостатом. Форма датчика в виде штуцера, в верхней части два концевика для подвода цепи питания. В нижней — цоколь с резьбой для ввинчивания в корпус термостата.

Показатель температуры влияет на работоспособность ряда механизмов и агрегатов. В частности: уменьшается поступление воздуха, топливная смесь обогащается, обедняется.

После перегрева двигателя, когда рабочая температура превысила 90 градусов, сбивается угол опережения зажигания. К сожалению, в Лада Приора угол зажигания автоматически не восстанавливается. Как следствие, силовой агрегат теряет мощность, появляется детонация.

Каталожные артикулы, цены датчиков температуры на Лада Приоры:

В штатной комплектации Лада Приора не оснащена датчиками наружной температуры воздуха. Собственник автомобиля устанавливает оборудование по личной инициативе.

Приобрести ДНТВ можно на авторынках, автомагазинах, интернет магазинах. Стоимость от 350 рублей за штуку.

Датчик температуры Лада Приора

Большинство автомобилей марки Лада оснащены цифровыми датчиками, которые в режиме онлайн контролируют работу агрегатов, механизмов. Показатели пересылают электронному блоку управления двигателем.

ЭБУ сопоставляет данные с запрограммированными, в случае отклонения идентифицирует ошибку на приборной панели.

Водитель технического средства, увидев сигнал на приборном щитке, принимает решение о целесообразности дальнейшего использования автомобиля.

От оперативности реагирования водителем на сигналы приборной панели зависит функциональность автомобиля в целом. Закипание мотора – наиболее частое негативное последствие поломки.

Пошаговая инструкция по замене датчика температуры ОЖ на Приоре

Если по каким-либо причинам вы не можете обратиться в сервис к специалистам, то можно сделать работу собственноручно.

• Дать остыть силовой установке до приемлемой тем-ры.
• Приготовьте любую ветошь.
• Снимите с воздушного фильтра его корпус. В этом деле пригодится фигурная отвертка.
• Аккуратно ослабьте хомут и снимите воздуховод.
• На данном этапе отключите жгут, извлеките резиновые подушки непосредственно с корпусом.
• Снимите с датчика разъем.
• Теперь на кожух сцепления и под ним подстелите заготовленную ветошь.
• Как можно быстрее, используя ключ на «19», выкрутите поломанный датчик и установите новый. Затягивайте все как можно лучше.
• Нельзя выкручивать крышку бачка с охлаждающей жидкостью перед процедурой замены. В таком случае потери ОХ будут минимальными.
• Теперь можно все собрать в обратной последовательности.
• Проверьте уровень охлаждающей жидкости.
• Заведите двигатель.
• Когда вентилятор сработает, и все будет работать, как положено, без перебоев и подтеканий, работа считается полностью завершенной.

Предлагаем вам ознакомиться с видео-материалом по замене датчика на Приоре.

Где найти ДТОЖ на двигателе

Если датчик неисправен, его нужно заменить. Но не каждый знает, где находится датчик температуры охлаждающей жидкости на «Приоре». Элемент, влияющий на работу двигателя, расположен внутри корпуса термостата. Это касается моторов на 1,6 и на 1,8 литра с 16-клапанным механизмом газораспределения.

Если диагностические процедуры показали, что элемент находится в рабочем состоянии, а симптомы неисправности все равно активно проявляются, тогда нужно еще раз внимательно проверить контакты, проводку, качество подключения. Если выяснилось, что прибор не работает, требуется замена датчика температуры охлаждающей жидкости «Приоры». С процессом замены справятся даже начинающие автовладельцы.

Существует два двигателя «Приоры». Некоторые думают, что на разных двигателях процедура замены будет разной. Однако это совсем не так. И на 8-ми, и на 16-клапанном моторе все делается одинаково. Корпус термостата устанавливается в одном и том же месте. Разница лишь в том, что нужно заранее демонтировать магистраль, соединяющую воздушный фильтр с дросселем.

Первым делом перед заменой нужно обесточить бортовую сеть. Для этого можно снять минусовую клемму с АКБ. Далее из радиатора сливают немного антифриза. Это нужно, чтобы охлаждающая жидкость не разливалась, когда будет выкручиваться ДТОЖ.

Выполнив подготовительные процедуры, нужно подобраться к датчику. Если доставляет неудобства патрубок между дросселем и воздушным фильтром, его следует демонтировать. Для этого отсоединяются хомуты отверткой. Далее от устройства отключают клемму, а также ее крепление. После этого берут подходящую головку и вороток под нее и выкручивают элемент, после чего деталь аккуратно извлекают из посадочного места.

Далее в обратном порядке устанавливается новый ДТОЖ «Лады Приоры». Чтобы он надежно сидел на предназначенном ему месте и не выворачивался, лучше воспользоваться фиксаторами резьбы. Эти средства продаются в любом автомагазине. Выполнив эти действия, подключают разъем, доливают в систему антифриз или тосол (в зависимости от того, какая ОЖ использовалась ранее). Как правило, жидкость льют до среднего уровня в бачке. Далее проверяют деталь на работоспособность. При +40 градусах стрелка должна сдвинуться с места.

Как понять, что ДТОЖ вышел из строя?

Перечисленные ниже признаки могут не являться указанием на неисправность конкретно детектора. Причиной тому могут быть и другие факторы — выработка ОЖ или низкий ее уровень, повреждение проводки системы охлаждения, окисление контактов, сбой в работе самих вентиляторов.

Итак, признаки неисправности:

1. увеличение расхода горючего;
2. затрудненный запуск двигателя;
3. плохая работа на холостом ходу;
4. снижение управляемости автомобиля;
5. трудности с остановкой мотора;
6. перегрев движка;
7. плохое качество выхлопных газов.

Как проверить работоспособность ДТОЖ было написано чуть выше. Теперь стоит остановиться на том — как данный прибор снять для проверки и дальнейшей его замены, если она потребуется.

Принцип действия и устройство ДТОЖ

Ранее в качестве датчиков температуры инженеры использовали примитивное термореле. Оно устанавливалось даже на двигатели с моно-инжекторной системой питания. Когда контакт этого реле открыт, то двигатель прогревается. Когда контакт закроется, ЭБУ думает, что двигатель прогрет.

ДТОЖ ВАЗа представляет собой термистор. Это терморезистор, сопротивление которого зависит от температуры тосола. Обычно температура ОЖ в двигателе контролируется беспрерывно. Поэтому термисторы изготовлены из оксида никеля либо же кобальта (другие металлы не применяются в конструкции). Особенность данных сплавов в том, что при повышении нагрева растет и число электронов (а значит, падает сопротивление).

Термистор, находящийся внутри датчика, отличается отрицательным коэффициентом. Сопротивление его максимально, когда мотор холодный. На ДТОЖ подается питание в 5 В (допустимая погрешность — 0,2 В). По мере прогрева и изменения сопротивления, напряжение падает. ЭБУ наблюдает за изменениями напряжений и, исходя из этих данных, определяет температуру силового агрегата.

Датчики на других автомобилях (например, на моделях от «Рено») отличаются положительным температурным коэффициентом. Элемент устроен таким образом, что при росте температуры сопротивление датчика не падает, а растет.

Проверка регулятора на работоспособность

Для диагностики ДТОЖ в домашних условиях вам потребуется отдельная емкость с антифризом, а также термометр, который может фиксировать температуру до 120 градусов. Проверка осуществляется с помощью тестера. В частности, вам необходимо произвести замер сопротивления при разных температурах жидкости (жидкость в ходе диагностики надо греть), а полученные данные сверяются с температурой.

При 100 градусах сопротивление устройства должно составлять 177 ом, при 90 градусах – 241 Ом, при 80 – 332 Ом. При температуре двигателя 0 градусов уровень сопротивления будет равен 7280 Ом, при 40 градусах – 1459 Ом. Этих данных будет достаточно для проведения диагностики.
