Замена датчика температуры ож

Принцип работы датчика температуры охлаждающей жидкости

Устройство, измеряющее температуру антифриза, представляет собой механизм с отрицательным температурным коэффициентом.

Что это значит?

Работа терморезистора основана на преобразовании тепловых данных в числа сопротивления, которые тем меньше, чем сильнее нагрев антифриза.

Зная эти принципы, можно собственноручно проверить работоспособность прибора, имея под рукой только градусник с достаточной широкой шкалой измерения и универсальный измерительный прибор (мультиметр).

Признаки неисправности ДТОЖ легко распознать, но стоит знать, что они не всегда указывают на поломку именно этого датчика. Данные сбои могут говорить и о поломке системы вентиляции двигателя, и о повреждении проводки, и о порче контактов.

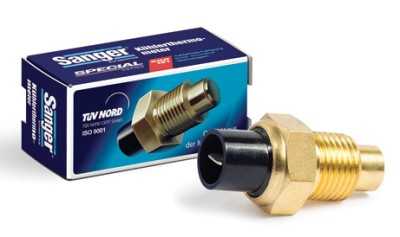

Датчик температуры Лада Калина

Если вышел из строя датчик температуры охлаждающей жидкости Калина, можно наблюдать следующие процессы:

выхлопные газы имеют нехарактерный цвет и состав, загрязняя окружающую среду;
расход топлива резко возрастает в связи с тем, что неверные данные детектора вынуждают систему обогащать воздушно-топливную смесь сильнее даже когда этого абсолютно не требуется;
растет расход и ОЖ, так как в условиях постоянного перегрева мотора он раньше времени вырабатывается или попросту выкипает;
сбои в работе двигателя, которые проявляются в следующих моментах — его сложно завести, тяжело остановить, он периодически глохнет, а также весьма плохо работает на холостом ходу;
постоянно работают вентиляторы, охлаждающие мотор (либо, наоборот, не работают, что гораздо хуже, так как это может привести к закипанию мотора и выходу его из строя окончательно);
мигание детектора на приборной панели, а также сообщение на экране бортового компьютера с соответствующим кодом ошибки.

Как устроена работа ДТВС?

Отопительная система в автомобиле этой марки работает от импульсов, идущих из электронного блока. Сам же блок получает информацию от ДТВС и сравнивает эти показатели с интенсивностью обогрева. Существуют определенные границы температуры, пересечение которых является триггером для срабатывания системы и включения мотора. Происходит изменение потоков воздуха, скорость оборота вентилятора. Всё это служит для своевременного прогрева стекол и салона.

Загрузка …

Сам датчик представляет собой обычный термистор или полупроводниковый резистор. Связь между сопротивлением и теплом фиксируется и передается в ЭБУ автомобиля в качестве конкретного измерения.

Помимо очевидных проблем в измерениях связанных с дефектом измерителя существует и ряд других неисправностей, с которыми приходится сталкиваться:

неисправность электропроводки;
механическое повреждение датчика;
работа за пределами допустимых значений.

Электропроводка легко чиниться чисткой контактов или их более надежным переподключением. Случается, что обрыв может происходить не в самом датчике, а где-то на линии. Любые же неисправности с самим устройством являются причиной для его замены, так как починка такого устройства, как правило, малоэффективна и более затратная, чем покупка нового устройства.

Возможные проблемы датчика ТОЖ и МРВ на ВАЗ 2110-2112

Измеритель, определяющий степень нагрева охлаждающей жидкости, является предельно надежным элементом. Тем не менее, имеет весьма характерные неисправности:

потеря контактов в электрическом разъеме, внутри датчика либо в схеме подключения;
проблемы с изоляцией прибора, дефекты изоляции штекерного разъема, закоротка.

Понять, что датчик температуры ВАЗ 2110 неисправен, весьма просто, ведь он через логический контроллер управляет работой вентилятора, включающегося при достаточном прогреве ДВС. Соответственно, на основе ошибочной либо отсутствующей информации, преступаемой от регулятора, контроллер может принимать неправильные решения, вызывая перегрев двигателя либо перерасход топлива в связи с трудностями выхода на нормальный температурный режим.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Перегрев двигателя

Определить проблемы измерителя массового расхода воздуха можно по соответствующей индикации “Check Engine” на приборной панели ВАЗ 2110 и характерным признаками неисправности:

машина заметно теряет в мощности и в то же время потребляет куда больше топлива;
ваш автомобиль теперь плохо разгоняется и заводится при прогретом двигателе.

Диагностика датчика массового расхода воздуха ВАЗ 2110

Если у вас есть сомнения насчет работы датчика МРВ, достаточно просто отключить его. Если после этого работа авто несколько стабилизировалась — определенно проблема в неправильных параметрах расхода топлива, задаваемых регулятором. Это отнюдь не означает, что можно ездить и вовсе без него, поскольку потребление бензина в таком режиме, являющимся аварийным, также неоптимально.

Запускаем режим самодиагностики, считываем коды ошибок температурного датчика

Являющаяся предельно простой, операция поможет вам правильно определить возможные проблемы с автомобилем на основе информации, которую получает электронный микропроцессорный контроллер от датчиков.

Удерживая кнопку сброса суточного пробега, поворачиваем ключ зажигания. Можно проверить работоспособность всех элементов приборной панели.
Нажмите еще раз кнопку сброса два раза, пропустив тем самым информацию о версии прошивки, можем наблюдать коды ошибок. Зажав кнопку сброса, вы обнуляете значения ошибок для их повторной диагностики и проверки устранения неполадок.

Регулятор воздуха

ЭСУД — это электронная система управления двигателем. И ей необходимо знать, какое количество воздуха следует подавать для подаваемого количества топлива. Эти два параметра тесно взаимосвязаны, поскольку позволяют создавать оптимальную топливовоздушную смесь.

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

Из-за воздействия влаги нарушается работоспособность;
При малых оборотах датчик выдает повышенные показатели;
Устройство не может нормально работать при холостом ходу;
Могут возникать проблемы при пуске мотора;
После повышенного режима мощности двигатель может резко остановиться;
Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
На регуляторе имеется сеточка, монтируемая в потоке воздуха.
Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Датчик массового расхода воздуха

Этот прибор анализирует количество воздуха, которое потребляет двигатель при работе. От его показаний напрямую зависит расход топлива. Устройство представляет собой чувствительный элемент в виде тонкой пленки. На ней располагаются температурные датчики и резистор нагрева.

В средней части этой пленки — специальная область, уровень прогрева которой контролирует датчик температуры. На пленке с той стороны, где прибор контролирует поток воздуха, располагаются еще два термодатчика. Если потоки воздуха отсутствуют, они выдают одинаковую температуру.

Если поток воздуха есть, то первый датчик будет охлаждаться, а второй не изменит своих показателей, так как воздух нагревается. Сигнал с обоих устройств будет равен пропорциональной массе воздуха, который проходит через них. Электрическая схема переводит этот показатель в напряжение.

Очень важно содержать этот элемент в чистоте, иначе возможны искажения показателей и, как следствие, ошибки или неправильная работа некоторых узлов автомобиля. Нужно следить и за чистотой воздуха, который проходит через пленку

Где находится и как работает датчик температуры 2110?

Датчик температуры 2110 расположен в блоке цилиндров также как и в большинстве моделей Ваза. Отличие 2110 в том, что он использует сразу два детектора, однако если один работает базово, то другой сообщается только с приборной панелью, и кроме как указательной никакой работы не осуществляет.

Основной дтож имеет пару контактов:

первый связан с блоком управления;
второй отвечает за работу вентиляции.

Второстепенный детектор имеет только один контакт – с приборной панелью.

Дтож является термистором, от изменения, сопротивления которого изменяются и показания температуры. Отвечает он не только за измерения и включения вентилятора, но и за расчет времени впрыска топлива. Диагностирует проблемы с пуском или отказом системы. Напряжение внутри контроллера влияет напрямую на впрыск (снижение напряжения влияет на движение форсунки, замедляя его, сигнализируя о необходимости увеличения впрыска). При достижении пороговых значений, происходит блокировка рабочих механизмов для избегания поломки.

В случае выхода дтож из строя компьютер автомобиля принимает решение о критическом значении показаний. Для избегания поломки двигателя он начинает охлаждать его на полную мощность. Это приводит к перерасходу топлива и износу системы охлаждения.

Диагностировать поломку дтож можно по неверной работе системы охлаждения и неверным его показаниям. В первую очередь необходимо проверить работу электронной цепи, так как чаще всего выходит из строя именно она, в результате коррозии или отхода контактов. В случае исправной работы цепи, следует приниматься за сам измеритель.

Для демонтажа детектора необходимо слить охлаждающую жидкость, отсоединить провода цепи, после чего открутить деталь. Прежде чем установить новую деталь, убедитесь в неисправности старой. Перед непосредственным монтажом не забудьте использовать герметик на деталь. Монтировав устройство необходимо вновь залить антифриз и подключить сеть. После этого можно давать зажигание и проверять работу датчика и отсутствие подтеков охлаждающей жидкости.

Эксплуатируя автомобиль, следует помнить, что заливать в бак охлаждения необходимо именно специализированную жидкость. В случае если вы зальете туда дистиллированную воду, или того хуже обычную из под крана, в результате вы получите сильнейший износ системы охлаждения в результате тяжелых осадков и ржавчины.

Заливая обычную воду в систему охлаждения, с каждым разом вы всё сильнее приближаете кончину этого механизма, и выход из строя всего автомобиля. Прибегать к такому охлаждению можно только в крайнем случае, когда иных вариантов добраться до ближайшего пункта обслуживания, просто нет, а машина требует температурного охлаждения.

В результате имеется перечень основных дефектов работы детектора:

неисправная электронная цепь;
выход из строя самого устройства;
нарушения в работе системы охлаждения (например, нехватка антифриза, приводит к отсутствию соприкосновения прибора и измеряемой жидкости).

Дтож является одним из основных приборов для исправной работы автомобиля. Именно благодаря ему двигатель исправно работает и избегает закипания на протяжении всей своей работы, не требуя постоянного вмешательства человека. Дтож автоматизирует работу системы охлаждения транспортного средства.

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

Работает долго и эффективно даже в режиме повышенных нагрузок;
Функционирует совместно с шкивом коленчатого вала;
При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Порядок проверки схемы включения вентилятора

1. Проверку начинаем с самого простого — определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка — F7.

2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше.

3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора. Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор «жив», продолжаем искать причину.

4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира.

5. Там есть три реле. Наше — крайнее левое.

Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую.

Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 100С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился — проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу.

Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.

Назначение датчика включения вентилятора

Как мы уже упомянули, ДВВ является частью системы охлаждения двигателя и дублирует функцию термостата. Основная задача датчика — защитить силовой узел автомобиля от перегрева и своевременно дать команду ЭБУ на включение вентилятора. Как он работает?

В процессе работы двигателя температура охлаждающей жидкости может расти. Как только она достигает определенного уровня, ДВВ дает команду на электронный блок автомобиля.

Сразу же запускается вентилятор, и мощные потоки воздуха обдувают радиатор. Как следствие, снижение температуры ОЖ до оптимального уровня происходит намного быстрее.

Место расположения датчика вентилятора

Найти датчик не составляет труда — он находится непосредственно в радиаторе. Более точное местоположение может отличаться (все зависит от конструктивных особенностей модели того или иного года выпуска).

К примеру, ДВВ может быть расположен в правом или левом бачке, в нижней или верхней части радиатора.

Отыскать место нахождения датчика не составляет труда. Это едва ли не единственный узел на радиаторе, от которого отходят провода. Еще одна отличительная особенность — большая головка гайки, которая откручивается ключом на «30».

Замена

Проверка показала, что виной всему именно датчик. Потому вам не остается ничего другого, кроме как заменить его на новый. Для этого:

Сливается охлаждающая жидкость. Лучше слейте максимальное количество. Особенно, если ОЖ уже давно подлежит замене;
Отключите клеммы от аккумуляторной батареи;
Чтобы было удобнее работать, снимите со своего посадочного места воздушный фильтр;
Отключите зажигание и снимите разъем датчика;
Ключом на 19 миллиметров демонтируйте датчик. Вместе с ним обязательно снимается уплотнительное кольцо;
Берется новое кольцо уплотнения, монтируется на место старого новый, качественный датчик ОЖ, подходящий для модели ВАЗ 2110;
Весь процесс сборки выполняется в обратной последовательности.

Датчик температуры жидкости охлаждения для автомобиля ВАЗ 2110 играет далеко не последнюю роль. Владельцы этой модели прекрасно знают, что его выход из строя — ситуация не редкая. Радует при этом, что процедура замены не сложная, может быть проведена любым водителем, даже чей опыт вождения не превышает нескольких дней.

Что касается стоимости самостоятельного ремонта, то вам потребуется только приобрести новое уплотнительное кольцо и сам датчик, разумеется. Сегодня устройство хорошего качества для «десятки» стоит около 200 рублей. Инструменты только самые стандартные, потому ничего докупать и дополнительно тратить деньги не придется.

В автомастерской работу выполнит профессионал, однако стоимость ремонта будет соответствующей. Плюс многие СТО идут на хитрые ходы, пытаясь заставить автовладельца выполнить ряд дополнительных мероприятий. Иногда они действительно полезны, но порой являются просто попыткой стянуть с вас больше денег.

Решайте сами, стоит ли отдавать машину в сервис ради замены датчика ТОЖ, либо спокойно самому выполнить всю процедуру за часик, но сэкономить при этом приличную сумму денег.

Загрузка …

Работа и возможные неполадки устройства

Датчик температуры ВАЗ 2110 представляет собой не что иное, как обычный термистор. Это резистор, имеющий свойство изменять параметры своего сопротивления в зависимости от температуры, в которой он находится. Он интегрирован в головку блока цилиндров. Через патрубок, в котором располагается датчик, циркулирует охлаждающая жидкость.

Датчик должен следить за тем, чтобы рабочая температура двигателя ВАЗ не превышала норму. Если температурные показатели вышли за пределы нормальных значений, прибор подает соответствующую информацию в блок ЭБУ, а затем формируется команда на принудительный запуск вентилятора.

Считается, что это самая надежная деталь ВАЗ 2110. Но все-таки неисправности иногда возникают. На многочисленных форумах, которые посвящены автомобилям ВАЗ и отечественному автопрому, пользователи часто обсуждают проблемы, связанные с работой устройства. В основном речь идет о потере контакта во внутренней полости датчика и проблемах с изоляцией проводов вокруг прибора, особенно если трос акселератора свободно висит.

Если датчик неисправен, он будет подавать неверную информацию, в результате могут возникнуть определенные трудности при запуске мотора, а также повысится расход топлива. Терморезистор, расположенный внутри датчика, это электронная система с негативными показателями температуры. Когда устройство нагревается, сопротивление понижается. Если охлаждается, то показатели сопротивления увеличиваются.

Рабочая температура двигателя ВАЗ составляет до 130 °С, сопротивление устройства может понижаться до 70 Ом. Самый низкий предел температуры в -40 °С увеличит сопротивление терморезистора до 107 Ом.

Контроллер, он же детектор, позволяет пропускать на температурный датчик напряжение в 5 В при постоянном сопротивлении внутри. Значения температуры охлаждающей жидкости электронный блок управления определяет по разности напряжений на температурном датчике. Используя прибор, нужно помнить, что температурные показатели охлаждающей жидкости влияют на работу многих узлов автомобиля.

Функции СО

Система охлаждения отвечает за отвод лишнего тепла, которое генерируется во время работы силового агрегата. Если двигатель перегреется, последствия могут быть катастрофическими.

Схема системы охлаждения

Помимо отвода тепла, СО дополнительно выполняет несколько других функций:

Способствует ускорению прогрева мотора до оптимальной рабочей температуры;
Прогревает воздух внутри салона;
Охлаждает смазочную систему;
Охлаждает выхлопные газы.

Всего на автомобилях может использоваться три типа системы охлаждения:

Воздушная. Процесс охлаждения осуществляется путем обдувания агрегатов воздухом;
Жидкостная. Охладителем выступает специальная жидкость — вода, тосол или антифриз;
Комбинированная. Оба типа охлаждения смешиваются в одной системе.

https://youtube.com/watch?v=uIAc3-n_jXA

Если говорить конкретно про ВАЗ 2110, то здесь применяют жидкостную систему охлаждения, а в роли охладителя выступает тосол или антифриз.

Почему ломается термодатчик двигателя?

На самом деле, их не так много. На автомобилях ВАЗ 2114, 2110 или 2107 причины поломки мало отличаются.

Первым делом, стоит обратить внимание на всю систему охлаждения — оценить целостность проводки, качество контактов и клемм, исправность вентиляторов, а также уровень и качество антифриза. Все эти факторы могут привести к тому, что датчик выходит из строя раньше, чем автовладелец ожидает (не «если», а «когда», ведь любая деталь рано или поздно выходит из строя, а такая маленькая и активно использующаяся и подавно)

Все эти факторы могут привести к тому, что датчик выходит из строя раньше, чем автовладелец ожидает (не «если», а «когда», ведь любая деталь рано или поздно выходит из строя, а такая маленькая и активно использующаяся и подавно)

Таким образом, прежде чем устанавливать на место неисправного новый анализатор, стоит убедиться в том, что вся система работает нормально, чтобы установленная деталь не сгорела раньше времени по той причине, что владелец авто поленился поискать в проводке разрывы.

Замена датчика нагрева охлаждающей жидкости на ВАЗ 2110-2112 и проверка старого

Процедура по замене ДТОЖ предельно проста и не требует посещения СТО. Куда проще и надежнее выполнить работы самому. Напоминаем, что перед покупкой вы можете проверить состояние старого измерителя, просто погрузив его в доведенную до кипения воду либо, что еще лучше, охлаждающую жидкость.

Контролируя температуру остывающей воды, просто сравните значения сопротивления датчика с табличными:

при нормальной температуре окружающей среды, снятый с автомобиля измеритель должен показывать значения сопротивления в 3,5 кОм (при 20 град. Цельсия);
погруженный в кипящую воду, датчик температуры ВАЗ 2112 будет выдавать значение сопротивления в 177 ОМ;
на контрольной отметке в 80 град. по Цельсию сопротивление регулятора должно быть равно 332 Ома;
остыв до температуры в 40 град, датчик покажет значение сопротивления в 1,5 кОм.

Алгоритм замены ДТОЖ следующий:

Отключаем отрицательную клемму АКБ и сливаем охлаждающую жидкость из системы посредством дренажной пробки на радиаторе.
Датчик находится на впускном патрубке радиатора ВАЗ 2110. Для его удобного демонтажа понадобится снять фильтр.
Отключаете штекерный электрический разъем и откручиваете регулятор из системы.

Проверка работы и замена датчика

Проверка датчика на исправность при диагностике проблем с автомобилем сводится к измерению его напряжения, когда он находится в состоянии покоя. Замеры проводятся при еще не запущенном двигателе. Можно измерять показания с помощью обычного мультиметра. Нужно как можно аккуратнее проколоть провода возле разъемов тестируемого датчика и зафиксировать напряжение между 3 и 5 контактами.

Для исправного датчика показания будут 0,996 В, а если он неисправен или его показания неверны, то значение напряжения будет больше 1,7 В. При таких показаниях лучше как можно скорее заменить ДМРВ. Чтобы произвести его замену на автомобиле ВАЗ 2110, не нужно специальных знаний или навыков.

Порядок замены представляет собой набор простых действий, с которыми легко справятся даже начинающие автолюбители. Нужно снять отрицательный провод от аккумулятора, затем слить жидкость из радиатора. Далее можно перейти к демонтажу воздушного фильтра.

Его необходимо снять для более комфортного проведения работ по замене датчика. Затем нужно отжать пластмассовый зажим, который удерживает колодку проводов от датчика. Теперь осталось лишь демонтировать сам датчик, а затем на его место установить новый и все действия провести в обратном порядке.

Замена ДТВС в ВАЗ 2110

Замена салонного датчика происходит при обнаружении неисправности в его работе. Местонахождение прибора легко обнаружить возле плафона. Чаще всего его замену доверяют работникам автосервиса, но можно осуществить ее и самостоятельно, так как большой сложности и опасности в этом нет.

Прежде чем приступить к замене следует еще раз убедиться в его неисправности на так называемом тестовом полигоне. Необходимо выставить климат на пару градусов выше. Закупорить машину и поднести термометр к преобразователю. Примерно через 10-20 минут надлежит проверить показания прибора.

Если отразилась разница между значениями термометра и заданной температуры, можно попробовать осуществить настройку аппарата. Использование регулировочного винта на контроллере приводит к изменению показаний. Так оборот по часовой стрелке – увеличивает, а против часовой – уменьшает.

Датчик температуры воздуха в салоне ВАЗ

2110″ width=”465″ height=”372″ /> Замена датчика температуры воздуха в салоне ваз 2110

Когда настройка не помогла продолжать диагностику надлежит иным образом. Для этого потребуется непосредственный демонтаж устройства. Происходит это в пару шагов:

при помощи отвертки отогнуть защелки крепящие устройство;
отсоединить колодки проводов.

На манер ДТОЖа отвечающего за климат охлаждающей жидкости можно продиагностировать и ДТВС при помощи мультиметра. В отличие от ДТОЖ, который для диагностики погружают в воду, ДТВС следует класть на непродолжительно время в холодильник. После этого прибор извлекать обратно и обновлять измерения.

Еще одной незначительной неисправностью прибора может быть его жужжание. Связано это с установленным на нем вентилятором ускоряющим определение температуры воздуха в салоне. Жужжание говорит лишь о высыхании смазки вентилятора и для починки нужно просто нанести пару капель новой смазки.

Как уже говорилось прибор, несмотря на все диагностические процедуры, следует сразу менять, если дело не в смазке или проводке. Так как ручная починка датчика не имеет смысла.

Правила чистки

Прежде, чем извлечь и почистить дроссельную заслонку, необходимо купить специальный очиститель для нее. Производителей много, выбор достаточный. Из недорогих эффективен Abro.

Разборка:

Нужно снять крышку двигателя (пластиковую декоративную);

Снизить давление в охладительной системе, открутив пробку расширительного бачка;

Ослабить хомуты и снять шланг с воздушного патрубка принудительной вентиляции;

Снять с помощью отвертки шланги подогрева ДЗ (их желательно пока заглушить);

Отсоединить тросик, выкрутить крепежные гайки. Теперь снятие дроссельного узла стало возможным;

Очистителем очень тщательно все отмойте. Чаще всего бывает необходимо использовать иглу, чтобы проверить, не закоксован ли канал для принудительной вентиляции, а также, чтобы почистить его;

Чистка необходима регулятору холостого хода, для чего его нужно снять и проверить. Если обнаружите, что он клинит, регулировка невозможна, значит, ему нужна замена;

Промыв, соберите все, как было

Обратите внимание, чтобы прокладка была целой, в нормальном состоянии, тогда ее можно оставить. Если это не так, тогда только замена.

Список выдаваемых кодов ошибок, определяющих неисправность температурного датчика:

Коды 0112 и 0113 определяют проблемы регулятора МРВ, связанных с, соответственно, низкими и высокими температурными показателями. Не спешите покупать новый датчик. Поскольку элемент является обычным терморезистором, изменяющим значения сопротивления от температуры.

Коды ошибок ДМРВ на ВАЗ 2110

Его очень просто проверить мультиметром, сняв с ВАЗ и погрузив в воду, доведенную до температуры кипения, замерить сопротивление по мере остывания жидкости и сравнить с табличными величинами. Если все нормально — проблема может быть вызвана засорением датчика либо в контактах.

Коды 0115 и 0116 говорят о том, что показания регулятора охлаждающей жидкости некорректны. Это также может быть связано с выходом из строя датчика, его закороткой либо иными проблемами, рассмотренными ранее в статье.

Датчик температуры воздуха

Наряду с ДТОЖ имеется еще один элемент, измеряющий температуру в этом автомобиле. Это датчик температуры воздуха на ВАЗ-2110. Он необходим для фиксации и контроля температур за бортом автомобиля. Он никак не влияет на приготовление смеси или другие параметры работы двигателя. Данный элемент является частью так называемой климатической системы ВАЗа-2110. Существует еще и датчик температуры салона, также являющийся частью климатической установки.

Не стоит путать данные датчики с ДТОЖ. Хоть это тоже терморезисторы, они имеют разные функции и предназначение. Эти элементы служат только для создания комфортных температур.

Диагностика ДТОЖ

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. С помощью проверки можно сэкономить на стоимости нового устройства, хотя цена его не совсем высока.

Протестировать элемент можно путем нагревания. Нужна подходящая емкость. Это может быть стакан или же чайник. В него наливают горячую воду. Вода должна быть нагрета примерно до 100 градусов – контролировать нагрев следует термометром. Далее рабочую часть устройства опускают в воду. Однако, опускать нужно именно ту часть температурного датчика, которая находится в моторе. Контакты не должны находиться в воде. Затем к контактам подсоединяют мультиметр и измеряют сопротивление.

Исправный датчик при температуре жидкости в 100 градусов имеет сопротивление в 177 Ом. При +50 градусах сопротивление составляет 973 Ом. Если значения не соответствуют норме, то неисправный элемент стоит заменить. Если же показатели в пределах этих норм, то все в полном порядке.

Электрическая схема ЭСУД а/м ВАЗ-21104 с контроллером 21124-1411020-30/31/32

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик фаз;
24 — датчик кислорода;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнитный клапан продувки адсорбера;
28 — датчик уровня масла;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — комбинация приборов;
40 — выключатель зажигания;
41 — электровентилятор системы охлаждения;
42 — блок бортовой системы контроля;
43 — реле стартера;
44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 — маршрутный компьютер;
47 — диагностический разъем.

A — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута проводов катушек зажигания;
В2 — точка заземления жгута датчика уровня топлива;
В3, В4 — точки заземления жгута системы зажигания;
С — к стартеру;
D — к выключателю плафона освещения салона двери водителя.

Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.

14.01.2005

Заключение

Всем известны последствия перегрева двигателя – это испорченные в результате температурных деформаций детали мотора. Чаще всего подвергается воздействию головка блока цилиндров.Восстанавливать этот узел достаточно дорого. Также перегрев может нанести еще более существенный ущерб. При езде на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он расположен.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
