Замена датчика скорости lada 2115 (ваз 2115)

Симптомы неисправности

При неисправности датчика скорости ВАЗ 2114, первым делом перестает работать спидометр. Но, это свидетельствует о выходе из строя не всего датчика, а какого-то его отдельного элемента. При полной поломке ДС, автомобиль может терять обороты на холостом ходу, и полностью глохнуть. Также, выход из строя датчика скорости, влечет за собой и прекращение работы контролера.

Определить на сто процентов, исправен ДС, или нет, можно двумя способами. Первый, включает в себя снятие датчика, и проверку его на мульти-метре, в режиме изменения переменного тока. Два провода, идущие от мульти-метра, нужно замкнуть на контактах датчика. Плюсовой провод, на центральный разъем, а минус – на правый. После того, как устройства будут спряжены, прокрутите шток ДС, для того, чтоб активировать его работу. Внимательно смотрим на шкалу мульти-метра. Если она показывает всплески, которые увеличиваются, соответственно скорости вращения штока, то с датчиком всё в порядке, а если всплесков не наблюдается, то устройство сломано.

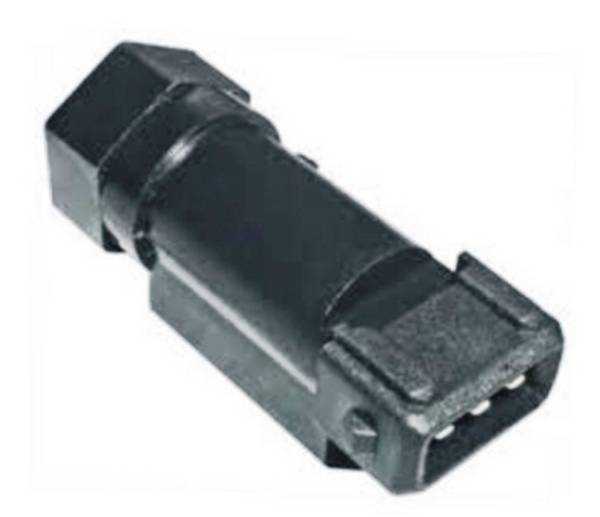

Оригинальный ДС

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

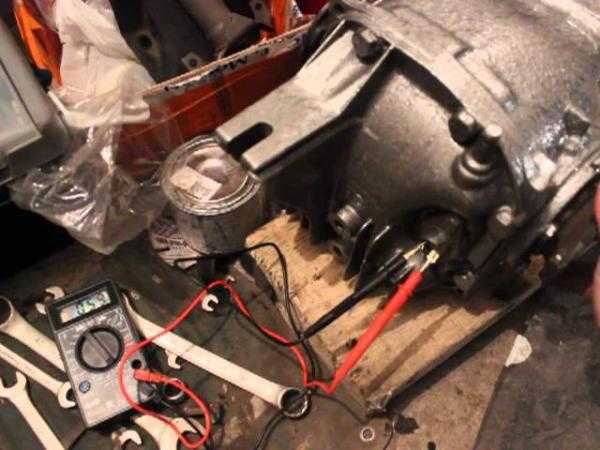

Второй способ проверки данного механизма на ВАЗ 2114, исключает из себя его демонтаж. Для проверки с помощью данного варианта, автомобиль следует загнать на смотровую яму, для получения доступа к его нижней части.

Левое переднее колесо, следует немного приподнять, с помощью домкрата. Перед Вами откроется доступ к датчику скорости. К нему подсоединены три провода, которые необходимо отключить. Вместо них, нужно подсоединить провода мульти-метра, так как в первом варианте, но вместо вращения штока, нужно привести в движение левое переднее колесо.

Плюс этого способа в том, что при отсутствии мульти-метра, можно использовать обычную, 12-ти вольтовою лампочку, плюсовой провод которой подсоединяется в левый разъем ДС, а мину – в правый. Если при вращении колеса, лампочка не подает никаких признаков, то датчик неисправен, а если она начнет мигать, то с устройством всё в норме.

ДС с железным штоком

Ваз 2114: замена датчика скорости – не проблема

Датчик (ДСА, контролер, измеритель здесь и далее по тексту) скорости ваз 2114

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам необходимо заменить датчик скорости ваз 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина так же может крыться в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчике положения дроссельной заслонки), РХХ (регуляторе холостого хода), ДПКВ (датчике положения коленчатого вала). Если работает нестабильно либо не работает спидометр, расход топлива возрос, тяга двигателя упала, то тогда стоит проверить измеритель скорости. Замена его своими руками – задача посильная каждому, так как требует минимум инструмента и больше ничего. В современные автомобили в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контролеров.

Неисправный контролер дает неправильные данные, что приводит к сбою работы компьютера и всех систем автомобиля. К таким контролерам относится и рассматриваемый нами ДСА:

Измеритель скорости автомобиля (ДСА- сокращённо) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
Регулятор, используя импульсы измерителя, контролирует стабильную работу двигателя в режиме холостого хода, и при помощи РХХ управляет подачей воздуха, направляемого в обход дроссельной заслонки.
Частота сигналов измерителя прямо пропорциональна скорости движения автомобиля.

Важно отметить, что исправный измеритель экономит ваш бензин таким образом:

Регулятор получает следующие данные измерителя скорости: скорость автомобиля — 100 км/ч.
От ДПДЗ регулятор получает данные: положение — закрыто (не давим на газ).
Регулятор воспринимает такую ситуацию — «торможение двигателем», основываясь на полученных данных.
Поэтому он отключает подачу топлива.
Другими словами, при закрытой дроссельной заслонке, регулятор не подает топливо до 20 км/ч.
И это не единственная полезная функция измерителя скорости.

Типы устанавливаемых измерителей

Замена датчика скорости своими руками для ваз 2115 мало, чем отличается от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как Лада Калина, Гранта либо Приора. Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Тип №1

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении. Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства. Аккуратно! Чтоб не разбить квадратное окошко.

Тип №2

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса. Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Тип №3

Новейшая версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога. Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР. Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется на его боковом пояске.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
Поддержка оптимального функционирования регулятора холостого хода.
Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
Увеличивается расход горючего;
Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

https://youtube.com/watch?v=9zbNx0doWqs

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Об эффекте Холла

Суть данного эффекта заключается в возникновении разности потенциалов при взаимодействии электрических и магнитных полей. При этом электрическое поле протекает через магнитное, где находится полупроводниковая пластина. Именно на ней образуется разность потенциалов напряжение Холла.

На практике эффект применили следующим образом. При движении напряжение Холла преобразуется в частотно-импульсный сигнал, передающийся на контролер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что на 1 км дороги датчик выдает 6004 импульса. За счет интервалов между импульсами, датчик рассчитывает скорость движения автомобиля.

Чтобы выполнить какие-либо работы с ДС, для начала необходимо определить, где он находится. Местом расположения датчика скорости является верхняя часть корпуса коробки переключения передач. Добраться до него можно через подкапотное пространство или снизу, если поставить автомобиль на яму.

Меняем датчик скорости на ВАЗ-2115 своими руками

В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:

код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
код Р0503 – о прерывающемся сигнале.

Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива

Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу

Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».

Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.

В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.

Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:

отвертки – фигурная и плоская;
плоскогубцы;
гаечные ключи – на 10 и 21.

Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.

Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.

Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.

Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.

Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.

СНЯТИЕ И ЗАМЕНА

Для этого отлично подойдет ВД-40 или любой растворитель (тот же спирт), протрите ватной палочкой контакты на колодке, если проблема была в окислении – ДС начнет работать. Если же и это не помогло, рациональнее всего приобрести и установить новое устройство – стоит оно не дорого (стоимость нового ДС составляет порядка 300-400 рублей) а на замену уходит не более 10 минут.

Чтобы снять и подключить ДС вам потребуются ключ на 21 и техническая тряпка, чтобы протереть посадочное гнездо от скопившихся на нем осадков масла и пыли.

Для начала разберемся, где находится датчик скорости на ВАЗ 2114. Вы можете увидеть его на корпусе КПП, вблизи щупа проверки количества масла в картере. Если вы загоните автомобиль на яму, снимать ДС будет гораздо проще, поскольку доступ к нему сверху ограничивается патрубком воздушного фильтра и абсорбером, которые для замены ДС также придется демонтировать.

Расположение ДС на ВАЗ 2114Снятие ДС выполняется в следующей последовательности:

Загоняем четырнадцатую на яму;
Снимаем питание с АКБ (для лучшего освещения оставьте капот открытым);
Залазим в смотровую яму и находим ДС, очищаем накопившуюся на нем грязь тряпкой;
Отсоединяем колодку контактов (колодка заклинена пружинным фиксатором, на колодке есть кнопка для его разъединения);
21-ым ключом выкручиваем ДС из посадочного гнезда;

Теперь о том, как правильно подключить новый ДС

Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Никакой науки тут нет – если ДС с первого раза сел в посадочное гнездо, значит все на своих местах, если ему что-то не дает продвинутся – значит шток во втулку не попал

Затягивать резьбовое соединение нового ДС нужно аккуратно, чтобы не повредить пластиковый корпус устройства. На этом все. Отметим, что замена ДС на автомобилях ВАЗ 2115 и ВАЗ 2113 выполняется аналогичным образом.

Конструкции современных транспортных средств имеют большое количество различных электронных приборов. Одним из таких устройств, является датчик скорости, или ДС, как сокращённо его называют. От ранее выпускавшихся приборов для определения скорости движения, которые представляли собой конструкцию из редукторов и гибкого вала, в ДС используется иной принцип. Они претерпели уже две модернизации своей конструкции. Сегодня успешно справляются со своими функциями датчики третьего поколения.

Датчик скорости.

Замена, проверка работоспособности

Для удобства доступа к ДС лучше загнать авто на яму или эстакаду, поскольку снизу до него добраться легче. Из инструментов понадобиться всего лишь ключи на 21 (22), и на 10, а также плоская отвертка.

Откручивать ДС нужно против часовой стрелки. Поскольку корпус датчика – пластиковый, то он часто откручивается от руки, но возможно потребуется немного послабить крепление ключом на 21 (22).

На место снятого накручиваем новый ДС, убедившись, что его штырь вошел в отверстие штока привода.

Затягивать ключом не нужно, чтобы не сорвать пластиковую резьбу, достаточно усилия руки.

Иногда проблемы с работой датчика связаны не именно с ним, а с приводом. Дело в том, что на некоторых моделях используется пластиковая шестеренка приводного штока, и нередко зубья ее «облизываются».

Поэтому при замене ДС не лишним будет и проверка состояния привода. Для этого после снятия датчика нужно открутить ключом на 10 гайку крепления привода и аккуратно его извлечь, немного поддев отверткой.

При этом важно проследить, чтобы шок не выскочил, и не попал внутрь коробки

Удостоверившись, что с шестерней привода все в порядке, устанавливаем все на место. Затем проверяем, имеется ли зацепление шестерен.

Для этого выдомкрачиваем одно переднее колесо, включаем 4 скорость и просим помощника покрутить, а сами пальцем проверяем, вращается ли шток.

После проверки привода, навинчиваем ДС и подключаем проводку. Остается только проверить, исчезли ли симптомы неисправности.

Для этого можно завести мотор и проследить за поведением стрелки спидометра и послушать, исчезли ли перебои в работе силовой установки на холостом ходу.

А далее просто выезжаем на трассу и смотрим на поведение стрелки и двигателя при движении.

Или же можно все проверить путем замера напряжения на выводах мультиметром.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ ДС

Лежащая на «ноле» стрелка спидометра или отсутствие показаний электроспидометра, уже наталкивают на мысль о том, что придется поменять датчик скорости ВАЗ 2114. Машины, имеющие электронный спидометр, могут иметь ещё такие признаки и возможные неисправности:

Увеличился расход бензина;
Снижение мощности мотора;
Исчезают холостые обороты двигателя.

Эти признаки могут возникать и при отказе других датчиков в системе обеспечения работоспособности мотора. Поэтому диагностику и поиск неисправности нужно проводить внимательно. При диагностике бортовым компьютером, может выскочить ошибка Р0500 или Р0503. Они относятся непосредственно к ДС и его цепям.

Для уверенности может быть проведена проверка работоспособности этого ДС. Для этого освобождают привод от проводов или гибкого тросика, вывешивают переднее колесо и запускают мотор. Не забудьте при этом поставить под задние колёса упоры. Включают передачу и наблюдают за датчиком. Если шток вращается, значит привод в исправности. Искать неисправность следует в ДС, гибком тросике или указателе скорости.

Для электронных указателей скорости актуальным вопросом остаётся проверка прибором типа тестер или мультиметр исправности электропроводки. К датчику подведено три провода. Один из них подключен на корпус машины, по-другому, подводится питание на датчик, а третий выдаёт ответный сигнал на блок управления.

Наличие входного и выходного напряжения можно проверить прибором, а при его отсутствии лампочкой с двумя припаянными проводами. Нужно найти провод, по которому проходит сигнал от датчика, и подключить один провод прибора или лампочки. Второй провод подключают к плюсовой клемме аккумуляторной батареи. Следующим шагом будет вращение вывешенного переднего колеса при включенном зажигании. При исправном датчике, лампочка будет мигать. Чем быстрее колесо вращается, тем чаще мигает лапочка.

Расположение клеммы ДС на ВАЗ 2114Случается, что отсоединяется разъём с проводами или обрывается один или несколько проводников, которые не закреплены и находятся в «свободном полёте» в моторном отсеке. При отсутствии проблем с проводами, потребуется замена датчика скорости ВАЗ 2114.

Контроль движения автомобиля

Данную функцию выполняет датчик скорости, принимающий участие в формировании топливной смеси контроллером. Он заменил собой механический тросовый привод, устанавливаемый ранее на карбюраторных моделях ВАЗ 2112. Схема работы элемента такая:

Привод датчика скорости осуществляется от вала, находящегося внутри коробки передач.
Со стороны контроллера прибор получает опорное напряжение 12 В.
В ответ датчик выдает сигнал в виде импульса определенной частоты. Частота меняется в зависимости от скорости движения авто.
На основании этих импульсов контроллер управляет показаниями указателя скорости и одометра на приборной панели, а также формирует обогащенную или обедненную топливную смесь для двигателя.

На неисправность измерителя скорости указывают такие признаки, как отказ работы спидометра, неустойчивая работа силового агрегата и пропадание холостого хода при движении накатом. Косвенным признаком может служить и кратковременное высвечивание табло «Check Engine» на панели приборов

Если обратить более пристальное внимание, то станет заметен увеличенный расход бензина. При выходе датчика из строя можно продолжать движение, но следует заменить его как можно скорее

Ремонт изделия невозможен.

Сам приборчик представляет собой пластиковую коробку с приводом, из которой жгутом выходят провода с колодкой для подключения. Колодка может иметь круглую или прямоугольную форму в зависимости от производителя изделия. Колодка от бренда Bosch прямоугольная, от General Motors — круглая.

Несколько слов о том, как проверить датчик скорости. Идеальный вариант — присоединить к контроллеру через соответствующий разъем ноутбук с установленной программой для ВАЗ 2110-2112. Но в домашних условиях у рядового автомобилиста может оказаться только мультиметр, с его помощью и придется испытать работу элемента.

Для этого одно переднее колесо автомобиля вывешивается домкратом, а от датчика отсоединяются провода, ведущие к контроллеру. Вместо них следует подключить мультиметр и, вращая вручную колесо, убедиться, что показания изменяются вместе со скоростью вращения. Если никаких изменений нет, то изделие лучше поменять, иначе при такой езде наступит более серьезный ремонт с заменой деталей двигателя.

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 установлен в приемном гнезде привода спидометра в верхней части корпуса МКПП. К нему есть доступ как сверху, при открытом капоте, так и снизу автомобиля, при установке его на смотровую яму.

ДС выполняет несколько функций, таких например, как:

передача данных на спидометр о скорости передвижения автотранспортного средства
поддержка нормальной деятельности РХХ
передача сигналов на ЭБУ для поддержания оборотов, соответствующих режиму езды

В связи с выполняемыми задачами он подключается к контроллеру и спидометру через монтажный блок в моторном отсеке. В электрической схеме ДС задействован через предохранитель, установленный в кабине, на реле вентилятора печки.

При неисправностях в линии датчика скорости на экране бортового компьютера автомобиля загораются следующие сигналы:

Р0500 — эта ошибка извещает об отсутствии сигнала от ДС
Р0503 — эта ошибка появляется на дисплее при неустойчивом, прерывистом сигнале от ДС

Появление подобных ошибок призывает водителя обратить внимание на это участок в электросхеме двигателя и часто их причиной является отсутствие или окисление контактов. Тем не менее, если проявляются и вторичные признаки отказа ДС, то возникает необходимость в его проверке или замене

К таким признакам может относиться:

неустойчивая работа или полный отказ указателя скорости на приборной доске
плавающие обороты на малом газу, возможно самовыключение двигателя
повышенный расход топлива
сниженная мощность силового агрегата

Эти признаки могут проявляться при отказах и в других системах автомобиля, например в топливной, однако при одновременном возникновении ошибки на дисплее компьютера и какого-нибудь из перечисленных признаков следует проверить работоспособность ДС.

Первым делом необходимо проверить наличие контактов в цепях и на приборах, а также целостность проводки в электрической цепи ДС, прозвонив ее.
Для проверки датчика без его снятия надо установить машину на ровную площадку, зафиксировать механическими колодками и с помощью домкрата поднять левое переднее колесо. Приготовленный заранее вольтметр подключить к контактам ДС и руками придать вращение поднятому колесу. Во время раскрутки колеса необходимо следить за показаниями вольтметра. Если напряжение и частота, показываемые прибором растут в соответствие с оборотами колеса, то датчик работоспособный.
Не требуется снятия ДС и еще при одном способе. Заранее приготавливается «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС присоединятся контактные провода «контрольки». Если при раскрутке колеса лампочка загорается, то ДС исправен.
Если прибегнуть к третьему способу, то в этом случае необходимо снять датчик и проверить с помощью вольтметра входное и выходное напряжение.

Заключение

После замены датчика запустите двигатель и проверьте его работу сначала на холостом ходу, а после в движении

Обратите внимание на показания спидометра, одометра, а также на реакцию двигателя на резкий разгон. Если признаки неисправности исчезли, значит, вы правильно определили их причину

Всем добрый день, вечер или утро, кто когда будет читать мою запись. Вообщем ещё при первом просмотре авто я заметил что стрелка спидометра ведёт себя как-то очень странно. То поднимается и показывает скорость близкую к реальной или вообще падает и лежит.

При это всё остальное работает тахометр, показания температуры, уровень топлива, подсветка и т. д. Сначала подумал может быть по луже проехал и попала вода, но данная ситуация продолжалась ровно неделю.

В магазине очень полно всевозможных датчикой дешевых да и дорогих полно, продавец сказал бери заводской 200 рублей, и будет тебе счастье. Вообщем взял его и пошёл домой, делать машину. В общем приступаем к работе по замене датчика скорости. Времени 15-20 минут, ключ на 10 и на 21 или 22(хотя все говорят и от руки нормально держится).

None

Полный размерЯ его открутил рукой очень легко, но откручивал очень аккуратно т.к. решил выкрутить не отсоединяя фишку, не удобно её снимать там. Потом вытащил по выше и снял с неё штекер, там металлический зажим на который нужно нажать с двух сторон пальцами.

None

Полный размерЗакручиваем новый датчик на своё место, я закручивал рукой, и потом ещё немного ключом на 21 или 22 подтянул, главное не переусердствовать и не сломать его, и подсоединяем фишку на место. На фото видно те самые защёлки про которые я говорил.

Полный размерНовый датчик на месте)Дополню датчик можно и рукой закрутить и оставить так, но я подтянул его ключом слегка, НЕ НАДО ТЯНУТЬ ИЗ ВСЕХ СИЛ ЧТО ЕСТЬ. Ставим АДСОРБЕР на место, прикручиваем две гайки обратно. И едем тестировать новый датчик. Всё работает и показывает как и должно быть.Всем спасибо кто посетил мою запись, да и страницу. Буду рад новым подписчикам да и читателям. Желаю всем удачи на дорогах! Ни гвоздя ни жезла!

Цена вопроса: 200 ₽ Пробег: 23 721 км
