Замена датчика скорости lada 21124 (ваз 21124)

Подготовительные работы, как добраться до контроллера и заменить его на новый

Обесточиваем автомобиль, сняв минусовый разъем с аккумуляторной батареи.
Отсоединяем от датчика скорости разъем проводов. Обязательно запомните, какова их распиновка.
Откручиваем рукой датчик. Если не получается, воспользуйтесь ключом на «21» либо на «22» (могут быть различия в конструкции).
Заодно проверяем состояние привода. После демонтажа датчика откручиваем гайку, с помощью которой привод крепится к коробке передач. Извлекать необходимо крайне аккуратно, поскольку уронив шток в коробку, придется ее тоже разбирать. У нового привода есть резиновое кольцо. Перед монтажом его смазывают трансмиссионным маслом.
Монтаж производим в обратном порядке.

Фото отчет по замене датчика скорости на ВАЗ 2115-2115

Так, значит первым делом отсоединяем клемму от минусовой на аккумуляторе. Для этого понадобится ключ на 10 или головка с маленьким воротком. Когда с этим справились, можно приступать далее. Необходимо отсоединить штекер с проводами питания от датчика.

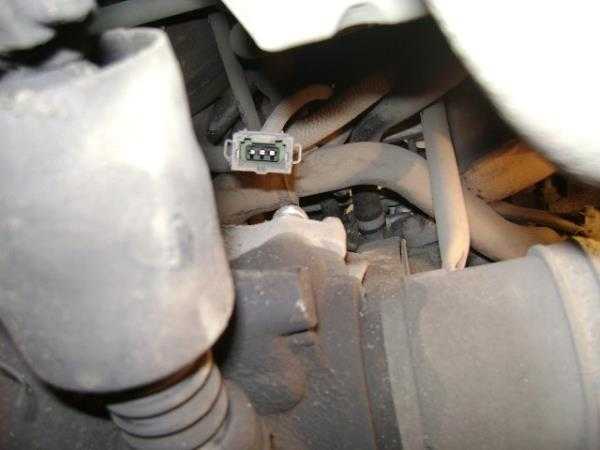

На фото показ вид снизу:

Чтобы отключить эту колодку со жгутом проводов, необходимо сжать металлические фиксаторы и потянуть за этот узел вверх:

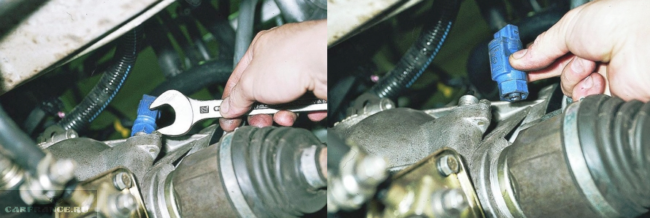

Теперь выворачиваем старый датчик из корпуса КПП, для чего может понадобиться ключ на 22 мм рожковый. Хотя, в большинстве случаев все прекрасно откручивается рукой. Затем берем новую деталь и производим установку в обратной последовательности.

Как видите, старый датчик подсоединялся напрямую к штекеру, а в новом присутствует как бы удлинитель с проводом, но особой разницы в них нет.

Что касается стоимости данных деталей, то цена на новый датчик скорости на модели ВАЗ 2114-2115 может составлять порядка 350 рублей за самый дешевый вариант отечественного производства.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Если ваша машина будь то ВАЗ 2114–2115 или какая то другая начинает глохнуть и не как не хочет работать на холостом ходу, спидометр показывает не правдивые данные, расход бензина начинает возрастать или вообще снижается мощность, то вероятнее всего, вышел из стоя датчик скорости (ДС).

Забегая немного вперед хочется отметить, что замена датчика скорости ВАЗ 2114, ВАЗ 2115 дело не очень сложное, нужно только знать, где он находится. Да и такая мелкая поломка не стоит больших денег, которые нужно заплатить на СТО.

Неисправности датчика скорости:

Перестает работать спидометр.
Повышается расход бензина.
Падает мощность движка.
Мотор отказывается работать на холостых оборотах.

Руководство по замене датчика детонации на ВАЗ 2112

Необходимые материалы, инструменты:

Рожковой ключ на «14»;
Вороток, удлинитель воротка;
Новый ДД;
Дополнительное освещение по мере необходимости.

Регламент:

Устанавливаем машину на смотровой канал;
Отключаем силовые клеммы от аккумулятора;
Отвинчиваем и снимаем металлическую защиту с поддона картера;
Отсоединяем колодку с проводами, аккуратно поддев клеммы отверткой с плоским наконечником;
Ключом выкручиваем гайку – фиксатор, снимаем ДД с посадочного места;
Заменяем оборудование новым;
Надеваем колодку с проводами;
Привинчиваем металлическую защиту.
Собираем конструкцию в обратной последовательности. Замена завершена.

Средний срок эксплуатации ДД неограниченный, но на практике не более 4 — 5 лет. Длительность ресурса зависит от условий использования, климатических особенностей региона, частоты эксплуатации.

При возникновении сложностей с проведением ремонта обращайтесь в мастерские к специалистам, менеджерам автомагазинов.

Неисправности датчика скорости

Признаками неисправности датчика могут быть:

нестабильная работа и неверные показания спидометра, одометра;
прекращение стабильной работы двигателя на холостом ходу;
выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).

Перечисленные проблемы могут являться следствием:

нарушением контакта в разъеме датчика из-за его загрязнения;
нарушения целостности проводки от датчика к ЭБУ;
механическая поломка привода ДС (у старых моделей ВАЗ 2110).

Нужно ли менять

От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.

Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.

Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.

Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Признаки неисправностей

В том случае, если одометр перестает нормально работать, при этом спидометр выдает неправильную информацию касательно пройденного километража и скорости, это свидетельствует о неисправности. Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключается такой вариант, что проблемы связаны с электропроводкой. Также на практике часто случаются неполадки, вызванные распиновкой датчика скорости, которая может быть перепутана либо неработоспособностью самого разъема. В последнем случае проблема может быть обусловлена плохими контактами.

Помимо всего прочего, признаком неисправности регулятора может служить то, что машина глохнет на холостых оборотах. Разумеется, причин, по которым авто глохнет, может быть множество. В том случае, если спидометр, расположенный на панели приборов, будет выдавать некорректные данные, на щитке должен гореть индикатор Чек Энджин

Если ДС выйдет из строя, вы сразу обратите внимание на горящий чек на приборной панели

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

Снимаем датчик.
Определяем, какая клемма датчика за что отвечает (у датчика скорости всего три клеммы — импульсный сигнал, напряжение, заземление).

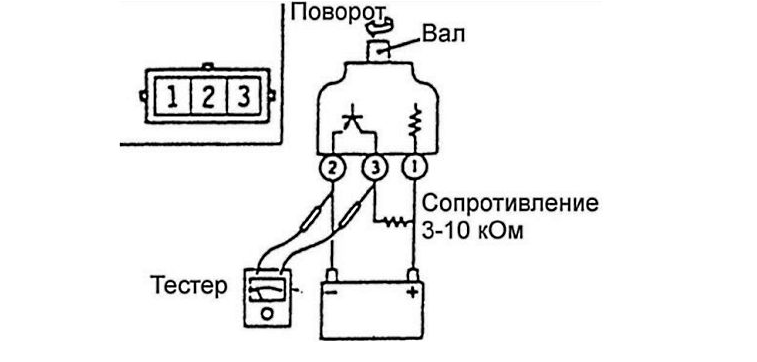

Клемму импульсного сигнала подключаем к входящему контакту вольтметра, а второй контакт вольтметра заземляем на металлическую деталь мотора либо корпуса транспортного средства.
Когда датчик скорости будет вращаться (для этого накиньте на ось датчика кусок трубки), напряжение в вольтметре должно повышаться.

Второй способ диагностики датчика скорости:

Поддомкрачиваем автомобиль — одно колесо, при этом, не должно касаться земли.
Соединяем с датчиком контакты вольтметра таким же образом, как описано выше.
Крутим поднятое колесо и следим за изменением напряжения.

Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла

Механика

Дальше на схеме показано, как именно устроен датчик скорости.

Датчик скорости на ВАЗ-2112

Артикулы:

2110-3843010-13 – датчик;
2110-3843010-18 – датчик;
2108-3802820-10 – привод спидометра;
2101-3802718 – прокладка;
2108-3802822 – корпус привода;
2108-3802830 – уплотнительное кольцо;
2108-3802834-20 – шестерня ведомая;
2108-3802833-20 – шестерня ведущая;
2101-3802717 – шайба;
15896211 – гайка M6;
12601271 – шайба волнистая;
11500121 – шпилька M6x14.

Элементы 1 и 2 взаимозаменяемы.

Демонтаж

Чтобы снять датчик с автомобиля, надо отключить его разъём. Корпус датчика закреплён возле ШРУСа – нужная точка показана стрелкой.

Первый шаг по демонтажу

Когда разъём отключён, берём плоский ключ «на 22» и откручиваем пластиковую гайку. Дальше можете менять датчик или ремонтировать его.

Тут нужен именно плоский ключ

Чтобы заменить привод датчика, ключом на «10» отворачивают гайку M6 и вынимают её вместе с шайбой. Корпус привода покачивают из стороны в сторону – нужен накидной ключ «на 14».

Порядок замены

Для того, чтобы произвести замену, не потребуется никаких навыков, достаточно следовать нашей инструкции.

На старых моделях

Отключаем минусовую клемму на АКБ.
На старых моделях он расположен в верхней части КПП, добираемся со стороны дроссельной заслонки.
Если мешаются хомуты, ослабляем их.
Отжимаем фиксирующие скобы от колодки.
При помощи ключа на «17» выкручиваем его.
Затем выворачиваем гайку крепления привода.
Устанавливаем новый датчик в аналогичном порядке снятия.

Закручивайте датчик аккуратно, строго по часовой стрелке.

На новых моделях

Отключаем минусовой провод от АКБ.
Также ослабляем хомуты гофры если мешают и убираем их в сторону.
Отключаем колодку питания от датчика.
При помощи ключа на «10» откручиваем болт фиксации.
Путём небольших покачиваний извлекаем из места фиксации.
Ставим новый датчик и подключаем всё в аналогичном порядке снятию.

Как проверить датчик скорости ВАЗ 2110?

Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.

или

Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В. Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Проверка датчика скорости Ваз 2110 – первый способ

Для того, чтобы проверить исправность датчика скорости Ваз 2110 выполним следующие действия:

Поддомкратьте передние колеса. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
Установите КПП в положение 5 передачи и покрутите колесо.
Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение.
Диапазон изменений 0,5-10В.

Проверка датчика скорости Ваз 2110 – способ 2

Второй способ проверки датчика скорости заключается в следующем:

Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
С помощью проводов опять же повторяете приведенную выше схему.
Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.

Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

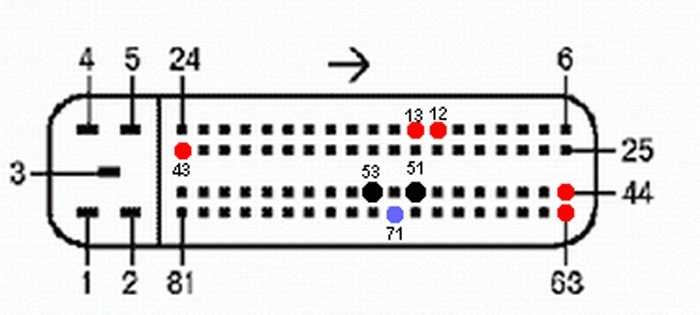

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.
