Датчик скорости ваз 2109

Замена

Инструкция по замене датчика заднего хода не вызовет трудностей у более-менее опытных автовладельцев, но новичкам придется постараться, дабы все сделать грамотно и аккуратно.

Бояться поменять этот датчик своими руками не стоит, поскольку при соблюдении инструкции и мер безопасности, все у вас получится.

1. Желательно иметь в распоряжении гараж с ямой. Так вам будет наиболее удобно выполнить все операции по замене датчика.
2. Снимите минусовую клемму с аккумуляторной батареи. Все работы, связанные с ремонтом авто и особенно его электрической составляющей должны начинаться именно с этого шага.
3. Слейте масло из коробки передач. Можно и не делать этого, но тогда во время замены датчика масло начнет вытекать. Подставив емкость под отверстие, вы избавите себя от лишней уборки и замасливания собственного гаража.
4. Снимите защиту с картера, если таковая имеется. Около коробки передач вы найдете искомый датчик.
5. Отключите колодку датчика от коробки переключения скоростей.
6. В картере КПП искомый регулятор удерживается при помощи крепежного болта. Открутите прижимной болт головкой или трещоткой на 22.
7. Вооружившись новым датчиком, вы можете заметить, что он несколько смахивает на классическую свечу зажигания. С одной стороны датчика имеется провод, а с другой — кнопка, замыкающая пару контактов.
8. Обязательно новые ДЗХ оснащаются уплотнительными кольцами. Перед установкой их обязательно смазывают обычным маслом — машинным, трансмиссионным.
9. Установите новенький регулятор на место демонтированного устройства, закрепите сначала вручную, а затем затяните крепежный болт.
10. Далее черед за электрической проводкой. Подключив колодку с проводами, вы обеспечите датчику необходимое питание.
11. Залейте в коробку переключения передач заранее слитое или новое трансмиссионное масло. Замена датчика заднего хода — это отличный повод поменять смазку в картере коробки. Но решение за вами.
12. Проверьте уровень масла в КПП, чтобы он соответствовал требованиям.
13. Верните на место защиту картера, снимите машину с домкрата и подключите минусовую клемму обратно на аккумуляторную батарею.
14. Садитесь в автомобиль и включайте заднюю передачу.
15. Если после этого лампочка заднего хода загорелась, все отлично.

Отключаем и меняем

Не забудьте по завершению работ выполнить полноценную проверку работоспособности автомобиля ВАЗ 2109 с уже новеньким датчиком заднего хода.

Проверка ремонта

Теоретически после замены датчика все должно заработать, как и прежде. Но не лишним будет в этом удостовериться.

1. Включите заднюю скорость на КПП.
2. Поверните ключ зажигания. При этом вовсе не обязательно заводить двигатель. Лампочка и так загорится, если все работает исправно.
3. Если оба фонаря загорелись, половина дела сделана.
4. Не лишним будет дополнительно проверить работу датчика на ходу. Для этого понадобится помощник.
5. Выезжайте из гаража, затем задним ходом двигайтесь обратно. И так повторите несколько раз. Если лампы не моргают, вовремя включаются, у вас все получилось. Примите наши поздравления.

Если вдруг замена датчика не дала никакого результата, настоятельно рекомендуем внимательно изучить возможность возникновения каждой из представленных выше поломок, проверить проводку, лампочки и прочие компоненты. Очевидно, что проблема в одном из них или нескольких сразу.

 Загрузка …

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
2. На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
3. Вывернуть крепежный болт и снять его вместе с термозащитным экраном.
4. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
5. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
6. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
7. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
3. Ключом «на 13» отвернем две гайки крепления поперечины.
4. Затем нужно опустить заднюю часть коробки передач.
5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

1. ДС выкручиваем против часовой стрелки.
2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.

1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

https://youtube.com/watch?v=rJC6eudWRLA

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Устройство и принцип работы

Необходимо отметить, что частота этих импульсов напрямую зависит от скорости вращения ведущих колес. Таким образом, на каждый пройденный автомобилем километр пути на его блок управления поступает ориентировочно 6004 импульса. Скорость движения автомобиля и показания тахометра вычисляются электронным блоком управления за счет анализа временных интервалов между полученными импульсами.

Помимо информационной роли датчик скорости влияет на режимы работы самого двигателя, так как в зависимости от скорости движения автомобиля блок управления меняет режимы:

• Холостого хода, которые на движущемся автомобиле несколько повышены;
• Отсечки топлива при закрытии заслонки дросселя;
• Плавности переключения на холостой ход, который зависит не только от скорости автомобиля, но и от оборотов двигателя.

Свежие комментарии

• Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
• Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
• Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

https://youtube.com/watch?v=AId86BbNqS0

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Причины поломки

Прежде чем приступать к замене датчика заднего хода (ДЗХ), рекомендуем проверить состояние задних фонарей и определить, быть может, сигнал не работает по другим причинам.

Возможная причина

Ваши действия

Перегорели лампочки

Распространенная и достаточно банальная причина неполадок, которую, тем не менее, многие игнорируют. Достаньте лампочку, вооружитесь мультиметром и проверьте, не сгорели ли они. При необходимости замените

Повредилась проводка

Проблема не менее распространенная, но искать источник проблем в такой ситуации немного сложнее. Вам также потребуется мультиметр, которым необходимо прозвонить проводку и проверить показания сопротивлений

Плохой контакт регулятора

Бывает так, что за время эксплуатации контакт датчика с гнездом нарушается. Отсутствие контакта означает, что работать устройство нормально не будет. Потому проверьте его состояние

Нарушена изоляция проводки

Если на проводах около датчика нарушилась изоляция, это может привести к короткому замыканию. Результат вполне очевиден, потому проверьте состояние проводки, при необходимости ее замените

Сгорел предохранитель

В зависимости от типа блока предохранителей, проверьте состояние соответствующего элемента в монтажном блоке. На блоках старого образца это предохранитель F16, а на блоках предохранителей нового образца следует смотреть на предохранитель 5. Если они оплавились, потребуется замена

Но важно также определить причину, по которой сгорел предохранитель

Поломка датчика

На выход из строя непосредственно самого регулятора заднего хода может свидетельствовать ситуация, когда фонари вовсе не загораются или наоборот, светятся без перерывов. Во втором случае вариант с перегоревшими лампочками исключается сам по себе.

Замена датчика заднего хода — работа не сложная и не затратная с финансовой точки зрения. Сегодня ДЗХ можно приобрести в любом магазине автозапчастей, а его стоимость составляет порядка 100 рублей.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Неисправности и их диагностика

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Причины

Существует несколько причин выхода из строя ДС:

• Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем, начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
• Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
• В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
• Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль или же находится в движении. И только при сопоставлении данных о наличии больших оборотов двигателя и одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

• Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
• Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Проверка

Также ДС возможно поверить с помощью вольтметра, для чего:

• Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
• Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

https://youtube.com/watch?v=9zbNx0doWqs

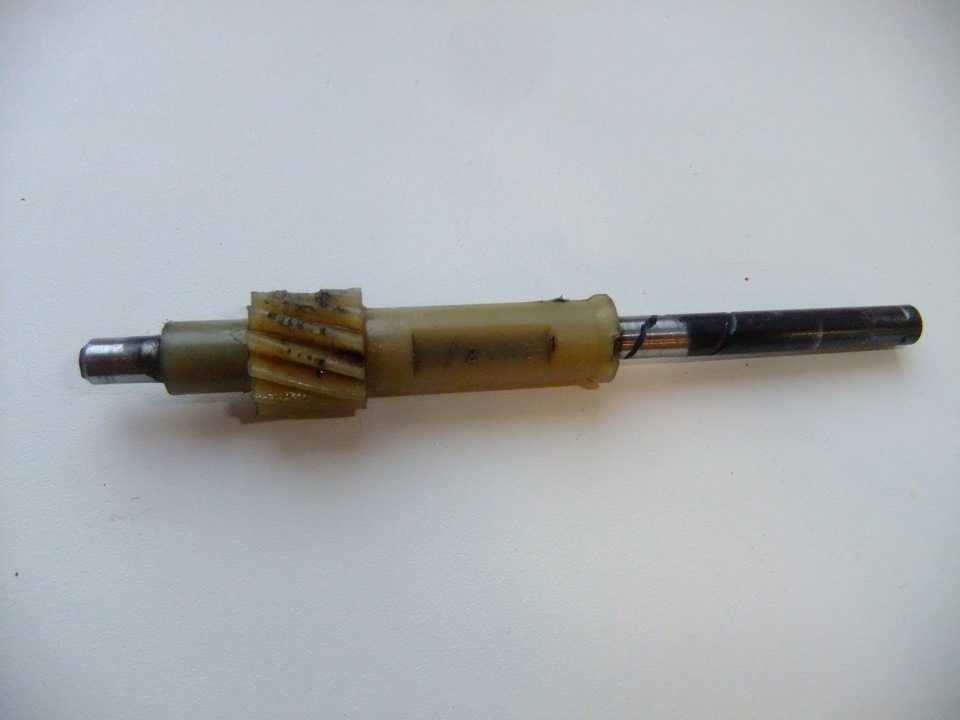

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

• машину ставят на смотровую яму либо эстакаду;
• при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
• снимают корпус (его следует поддеть отверткой);
• снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;
4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
6. ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

1. постоянного запоминающего устройства (ПЗУ);
2. оперативного запоминающего устройства (ОЗУ);
3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

1. избегают прикосновений к штекерам ЭБУ;
2. не дотрагиваются руками до электронных компонентов на его платах;
3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Датчик скорости (ДС) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Датчик скорости инжекторных автомобилей ВАЗ 2108, 2109, 21099 является элементом электронной системы управления двигателем.

Назначение датчика скорости

Датчик скорости предназначен для определения скорости автомобиля блоком управления (контроллером) ЭСУД.

Устройство датчика скорости

Датчик скорости представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится трос спидометра. ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра и его тросом.

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 2108, 2109, 21099 устанавливается на коробке передач (на выходном валу привода спидометра). На автомобилях ВАЗ 2108, 2109, 21099 привод спидометра расположенного в щитке приборов механический (не электронный) поэтому ДС вкручивается в коробку, а на него крепится гибкий вал, идущий к спидометру.

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

Датчики скорости с круглым разъемом 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

— Показания датчика скорости также использует спидометр автомобиля.

— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

https://youtube.com/watch?v=q%2520

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

• Снимите датчик;
• Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
• Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
• На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
• Одновременно с этим проверяйте, как меняется напряжение;
• При росте скорости частота импульсов и напряжение должны увеличиваться

• Здесь вам не придется демонтировать устройство;
• Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
• Вращайте руками колесо и следите за показаниями мультиметра;
• Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

• Данный метод проверки не требует использования мультиметра;
• Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
• Отключите импульсный провод от ДС;
• Включите зажигание и контрольной лампой найдите плюс и минус;
• Вывешивайте одно из передних колес с помощью домкрата;
• Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
• Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
• Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена датчика скорости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится датчик скорости? Он располагается на самой коробке передач, что бы вам было более понятней, то в таком случае просмотрите фото, которое расположено ниже:

Когда нужно менять датчик скорости? Обычно первыми признаками при неправильной работе датчика скорости, или же при полном его выходе из строя, являются:

• Неправильная информация показаний стрелки спидометра, она может плавать в диапазоне от 0 до 200 км, или же вообще перестать работать.

• А так же машина может нестабильно начать работать на холостом ходу, в более частых случаях двигатель у автомобиля просто глохнет, и не важно едете ли вы на автомобиле, или нет. • Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля

• Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

• вал (гибкий) отсоединяют от спидометра на приборном щитке;
• заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена

Даже если у вас есть опыт в ремонте авто, на вам еще ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации для вашего ВАЗ 2114.

Запаситесь необходимым набором инструментов и материалов:

• Ключи на 21, 14, 10 миллиметров;
• Сухая ветошь для очистки корпуса КПП;
• Новый ДС.

Что касается нового датчика скорости, то вы его можете легко отыскать по номеру каталога — 2111-3843010. Его ориентировочная стоимость сегодня составляет в районе 300 рублей.

Начинаем работу.

1. Заменить устройство можно через подкапотное пространство. Но такой вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к искомому объекту. Вы можете их снять, но тогда откручивать датчик все равно будет проблематично.
2. Чтобы избежать лишних демонтажных работ и облегчить самому себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
3. Находится искомое устройство непосредственно на корпусе коробки переключения передач над карданом кулисы. Посмотрите в район щупа для проверки количества масла в КПП. Именно там вы и найдете ДС.
4. Заехав на яму, подождите некоторое время, чтобы корпус мотора остыл. Откройте капот, что ускорит процесс остывания. Не закрывайте, начиная работу. Это обеспечит дополнительное освещение.
5. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
6. Найдите искомый датчик, с помощью сухой ветоши удалите всю скопившуюся на корпусе КПП грязь. Всю коробку чистить не обязательно, достаточно расчистить участок, где находится ДС.
7. Отключите контакты, демонтировав колодку с проводкой. Для этого достаточно просто нажать на фиксатор пружинного типа.
8. Выкручивать ДС следует аккуратно, двигаясь против часовой стрелки.
9. Не всегда удается извлечь датчик вручную, поскольку налипшая грязь способствует прилипанию. Воспользуйтесь ключом на 21 миллиметр, чтобы снять ДС со своего посадочного места.
10. После демонтажа ДС проверьте состояние привода. Как именно это сделать, мы уже говорили.
11. При сломанном штоке вам придется демонтировать привод полностью.
12. С помощью ключа на 10 миллиметров откручивается крепежная гайка, извлекается вместе с шайбой.
13. Накидным ключом на 14 миллиметров расшатайте немного привод в его гнезде, что позволит потом его аккуратно извлечь с посадочного места.
14. Обязательно проследите, чтобы шток не оказался в коробке. В противном случае придется демонтировать КПП и выполнять ее разборку. А это сложная задача.
15. Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от уровня износа.
16. Замените шток, верните привод на место и выполните сборку в обратной последовательности.
17. Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
18. Верните обратно клеммы с проводами, подключите контакты и проверьте работоспособность устройства.

Замена ДС

Вкручивать ДС следует максимально аккуратно, поскольку корпус датчика изготавливается из пластика. Повредить его очень легко.

Выполнить замену такого устройства как ДС не сложно. Соблюдайте последовательность операций, действуйте аккуратно и используйте качественные запчасти для замены. Плюс не забудьте сначала убедиться, что именно ДС является виновником неприятностей. Иначе работа может оказаться проведенной напрасно.

 Загрузка …

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход горючего;
• мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление. чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля. и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.
