Регулировка холостого хода двигателя

Как проверить датчик кислорода самостоятельно

Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.

Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.

На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»

Далее минусовой щуп вольтметра подсоединяем к массе двигателя

Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.

Проверяем исправность цепи питания датчика и ЭБУ

Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика

Второй щуп к выводу «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или неисправен электронный блок управления.

Описание диагностического и управляющего датчика кислорода

Управляющий датчик кислорода Лада Гранта принцип работы

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). Для нормального функционирования датчика, ему необходима температура не ниже 360°С. Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.

Каталожный номер управляющего датчика 21074-3850010-00

Диагностический датчик кислорода Гранта принцип работы

Этот датчик полностью взаимозаменяем с управляющим датчиком, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.

Каталожный номер диагностического датчика 21074-3850010-00

Настройка ХХ в автомобиле

Настройка холостого хода ВАЗ 2106 служит для выполнения следующих функций:

1. Корректировки работы силовой установки, если пропал холостой ход – для стабилизации оборотов коленчатого вала мотора.
2. Приведение к нормальным показателям процентного содержания угарного газа в окружающую среду, минимизация содержания СО в выхлопных газах, т.к. эксплуатация транспортного средства с повышенным уровнем токсичных выбросов запрещена.

Такая регулировка холостого хода ВАЗ 2106 позволит избавиться от перерасхода горючего. Если автолюбитель обнаружил, что на «шестерке» пропал холостой ход, то к возможным неисправностям системы топлива относятся такие дефекты:

• карбюраторный жиклер холостого хода засорен;
• дефект клапанной системы электромагнитного типа холостого хода;
• некорректно произведена корректировка карбюраторного устройства.

Дефект определяется при ситуации, когда ВАЗ 2106 глохнет на холостом ходу в движении или вследствие резкого нажатия на ножной тормоз. Определяющим компонентом в этом узле изделия считается жиклер холостого хода для пропуска струи горючего, который вариативно оснащается клапаном электромагнитного типа. Встречаются модели карбюратора, где вместо этого элемента установлена пластмассовая заглушка.

Во всех моделях, независимо от комплектации, чистка жиклера холостого хода ВАЗ «шестой модели» для подачи топлива осуществляется в одинаковом режиме:

1. С помощью гаечного ключа отвинчиваем либо клапан, либо заглушку, предварительно рассоединив плюсовой разъем.
2. Демонтируем жиклер холостого хода для топлива.
3. С помощью компрессора продуваем магистраль изделия.
4. Ставим его в посадочное гнездо.
5. Завинтив, несильно подтягиваем гаечным ключом.
6. Соединяем плюсовой контакт с разъемом клапана.
7. Включаем зажигание, для комфортности работ по ремонту сняв фильтр чистки воздушных масс.
8. Перед включением зажигания отсоединяем контакт с электромагнитного клапана, затем притрагиваемся контактом к гнезду.
9. Звук появившегося щелчка свидетельствует о подаче тока на входной разъем клапана, что говорит об его исправности.
10. Если при контакте с разъемом отсутствует щелчок , то из этого следует, что в клапане, либо в его предохранительном устройстве дефект.

Если при исправной проводке с предохранительным устройством и отрегулированных клапанах продолжают плавать обороты на холостом ходу, то необходимо скорректировать работу режима холостого хода автомобиля, для чего потребуется проведение регулировки холостого хода карбюратора автомобиля ВАЗ 2106 для приведения в порядок с целью сделать стабильными обороты коленвала.

В «шестерках» с инжекторным двигателем, где конструктивно несколько иная топливная система, неустойчивые обороты двигателя на холостом ходу связаны со сбоем датчика холостого хода ВАЗ 2106, отвечающего за эту операцию. В этом случае он требует замены.

Как правильно отрегулировать карбюратор ВАЗ 2107

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Замена датчика холостого хода на Калине

Операция по установке или снятию изделия не отличается особой сложностью и доступна любому автовладельцу независимо от уровня подготовки, практически при любых условиях. Замена производится в следующей последовательности: 1.  Первый шаг. При любой работе связанной с электрикой автомобиля, бортовая система обесточивается (для этого достаточно отсоединить клемму АКБ). 2.  Второй шаг. Находим регулятор и отсоединяем от его корпуса контактную колодку с питающими проводами. 3.  Третий шаг. При помощи длинной крестовой отвертки откручиваем крепежные винты (в количестве 2 штук) и извлекаем изделие из дроссельного узла автомобиля. 4.  Производим установку нового изделия, процедура аналогична процессу снятия только в обратной последовательности. Новый датчик в регулировке и настройке не нуждается.

Меры для продления срока эксплуатации РХХ

Следует отметить, что не всегда следует незамедлительно заменять регулятор холостого хода для 8 клапанной Калины на новое устройство. Достаточно часто его правильной работе препятствует банальное загрязнение маслами и смолистыми отложениями, которые содержатся в картерных газах. Потому для восстановления работоспособности РХХ и продления срока его эксплуатационной службы, необходимо периодически производить очистку от загрязнений конусной иглы и пружины изделия. Кроме того, очистке подлежит и само установочное отверстие в дроссельном узле. Если соблюдать вышеприведенные рекомендации, устройство не подведет в самый ответственный момент и прослужит длительное время.

С течением времени такие марки карбюраторов как Солекс, Озон и Вебер, которыми комплектовались старые модели ВАЗ, не потеряли популярность. Скорее наоборот, они стали даже более популярны, чем прежде. Но при длительном использовании любые запчасти нуждаются в чистке, ремонте, настройке.

Ниже рассмотрим, как прочистить карбюратор ВАЗ 2107 и как своими силами отрегулировать его.

Что лучше купить

Если проверка РХХ указала на необходимость покупки, то следует выбрать подходящую по серии деталь. Например, «ОМЕГА» № 2112-114830; «КЗТА» № 2112-1148300-04. Последние две цифры (04) имеют особое значение. Если прежний датчик оканчивался на номер 01, а взамен его вы поставите, скажем, 03 — то это будет пустая трата времени и денег: он не заработает. Поэтому датчик есть смысл менять либо на такой же, то есть с прежним номером, либо на взаимозаменяемый: 01 можно поменять на 02, а 03 заменит 04.

Внимание: купить новый регулятор большого труда не составит, да и стоит он не так дорого, рублей 300-350. Однако, на современном рынке часто продают некачественные детали, подделки

Так что будьте осторожней и покупайте товар в проверенных магазинах автозапчастей.

Самое неприятное заключается не в том, что это очень серьезно или ремонт будет слишком дорогим и трудоемким, а в том, что причин по которым обороты холостого хода плаваю может быть очень много. В этой статье постараюсь помочь найти и устранить причину нестабильных оборотов двигателя, для того чтобы вы сэкономили свое время и нервы.

Первое на что рекомендую обратить внимание — датчик массового расхода воздуха (ДМРВ или расходомер). Как проверить ДМРВ читайте в этой статье.

Вторым «подозреваемым» обычно становится регулятор холостого хода (РХХ), если после проверки расходомера вы ничего не обнаружили проверьте РХХ.

После этого осмотрите проводку датчика скорости (ДС)

Как проверить и заменить ДС читаем тут.

Следующий датчик, который может вызвать плавающие холостые обороты — датчик положения коленвала (ДПКВ). Сам датчик вряд ли вышел из строя, скорее всего причина в проводке или фишке. Если не нашли ничего странного в проводке проверяем ДПКВ.

Дроссельный узел также часто может влиять на обороты холостого хода, поэтому не будет лишним проверить ДПДЗ (датчик положения дроссельной заслонки), а также саму дроссельную заслонку, возможно она нуждается в очистке. Как почистить дроссельную заслонку писал здесь.

Свечи, высоковольтные провода и модуль зажигания могут быть причиной проблемы с холостыми, поэтому первым делом проверьте высоковольтные провода, а после и свечи зажигания.

Плавают холостые обороты двигателя нередко по причине неисправного электромагнитного клапана холостого хода. Для проверки этого клапана снимите с него питание, затем включите зажигание и подключите провод питания к контакту на клапане. При этом вы должны услышать отчетливый щелчок, если этого не произошло подсоедините проводок к контакту, который соединен с «плюсовой» клеммой аккумулятора. Если даже при этом вы не услышали щелчок, можно сделать вывод, что клапан неисправен. Если щелчок был, но обороты двигателя плавают как и прежде, проверьте его жиклер.

Если вышеописанные советы и рекомендации не дали результата или вы не уверены, в том, что сможете осилить подобную работу — обратитесь за помощью к профессионалам, специалисты быстро и точно установят источник неисправности и стабилизируют плавающие холостые обороты двигателя.

Источники

• http://nadomkrat.ru/elektrooborudovaniye/kak-proverit-regulyator-xolostogo-xoda-na-vaz-2114
• http://vaz-remont.ru/osnovnye-prichiny-po-kotorym-plavayut-xolostye-oboroty-vaz-2110/

Неполадки и способы их устранения

Причин нестабильного холостого хода – масса, причем они относятся, как к карбюраторным двигателям, так и инжекторным и даже дизельным, как к конструкции старого типа, так и с новой педалью Е-газа, которой так гордится АвтоВАЗ. Начнем с проблем, происходящих в моторах карбюраторного типа:

1. Произошло обеднение топливно-воздушной смеси. Для устранения неполадки достаточно всего лишь произвести регулировку до уровня восьмисот оборотов.
2. Нестабильный ход может произойти и по причине износа карбюраторного клапана. В таком случае, двигатель работает исключительно при вытянутом режиме подсоса. Для устранения проблемы, нужно заменить дефектную деталь на новую.
3. Случается и так, что загрязняются каналы системы. Тогда горючее не получает нужной порции воздуха и приводит к сбою. Здесь достаточно лишь прочистить каналы.

В инжекторном типе мотора причин сбоя не меньше.

1. Первое, что можно проверить — это подсос воздуха. Обязательно проверьте соединение впускного коллектора с цилиндрами, не износились ли там прокладки. На том же коллекторе стоят резиновые заглушки, если они треснули, лучше заменить их. Проверить все это можно купив в магазине очиститель карбюратора, или любую другую горючую вещь, заведите машину и обрызгайте все стыки, если будет подсос то машина начнет дергаться, в том месте и ищите.

2. Могут вызывать пробелы в оборотах и сбои в датчике РХХ (регулятор холостого хода), бывает достаточно снять его и почистить или осмотреть его на повреждения и при необходимости поменять.

3. Не лишним будет проверить и дроссельный узел, так как и он не является сильным местом четырнадцатой модели. Возможно, что дроссельная заслонка просто засорилась, что и дает сбои на всю систему. Почистить ее совсем не сложно, эту работу вполне можно выполнить и самостоятельно.

4. Износ или загрязнение свечей также влияет на холостой ход, впрочем, как и на всю работу двигателя. Это, пожалуй, самая быстро решаемая проблема, которую можно убрать пятиминутной заменой старых свечей на новые.

А вот проблемы с электронным оборудованием, в частности прославленным Е-газом, это уже гораздо сложнее. Здесь наблюдается:

• сбой регулятора (РХХ);
• поломка датчика ДМРВ;
• выход из строя клапана EGR (адсорбера);
• повреждение проводов.

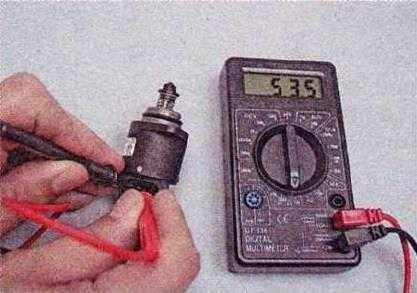

Регулятор проверяется при помощи мультиметра. Если прибор выдает недопустимые значения, выше 80 Ом, значит, нужно заменять регулятор на новый, так как ремонт его будет проблематичен.

Если регулятор находится в норме, то нужно проверить датчик ДМРВ. Проверка заключается в следующем: отключается разъем и включается мотор.

Если динамика оборотов, при изначальной полторы тысячи оборотов, увеличивается, нет сомнений, что поломка кроется именно в датчике. Как показывает практика, 80% неисправностей ВАЗ-2114 кроется именно в этой детали.

Неустойчив к длительной работе и EGR, регулирующий выброс отработанных газов. Когда он выходит из строя, нормализовать работу можно путем очистки клапана.

И последнее, что следует проверить – это состояние воздушных фильтров, которые у четырнадцатой засоряются довольно часто и саму систему зажигания.

Как работает холостой ход?

Большая часть людей, которые мало знакомы с автомобильной техникой, плохо себе представляют, что такое холостой ход двигателя. Вполне возможно, некоторые считают, что этот режим является самым простым в реализации. Но на самом деле это далеко не так, ведь двигателю довольно сложно работать при низких оборотах по таким причинам:

1. Нужно прилагать усилия, чтобы прогреть холодный бензин до нормальной температуры. Ведь нужно учесть, что при использовании топливной смеси с низкой температурой мотор не сможет работать нормально.
2. Достаточно низкое значение КПД, следовательно, увеличивается износ деталей. Происходит это по причине того, что между впускным и выпускным коллекторами очень большая разница давления.
3. В выхлопном газе содержится очень большое количество углекислого газа.

Все это происходит по причине того, что подача топлива осуществляется с очень низкой скоростью. И если неверно произвести регулировку количества поступающего воздуха, мотор не будет правильно функционировать.

Место установки и принцип работы датчика холостого хода

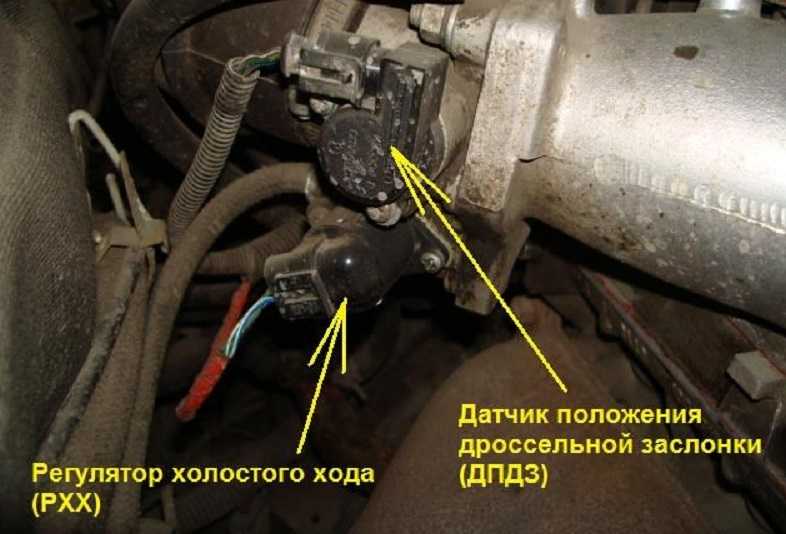

На машинах семейства ВАЗ РХХ находится на дроссельном узле, а точнее, на его корпусе, возле механизма положения дроссельной заслонки. Крепится он двумя винтами. Суть работы РХХ заключается в открытии/закрытии канала, проходящего в обход дроссельной заслонки. Когда мотор работает, датчик оборотов вращения коленчатого вала сообщает о скорости вращения элемента (зачастую сведения передаются с помощью специальных меток).

Контроллер, в свою очередь, принимает решение: открыть или закрыть клапан. Руководствуется он при этом разными алгоритмами и расчетами. Далее датчику ХХ поступает команда, которую нужно выполнить. Так, посредством выдвигания штока с иглой уменьшается или увеличивается подача горючего в мотор.
