Основные неисправности и способы их устранения
Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.
Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене. Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.
Проверка генератора Нива 2121, Нива 2131
/ / / / / Ремонт генератора, особенности сборки и разборки генератора нива 2121, порядок замены деталей генератора автомобиля нива 2131, ваз 2121. Проверка исправности генератора Устройство генератора Нива 2121, Нива 2131, ремонт своими руками ремонт электрооборудования генератор, дефектовка и проверка
Пустите двигатель ваз 2121, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин –1 . Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения. Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701. Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D+» и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»). Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения. «Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В+» генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание. Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей. Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля нива 2131 и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора ваз 2131 можно также проверить омметром, не подключая аккумулятор и контрольную лампу. Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты. Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора нива 2121. Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.
Описание генератора Нива 2121, Нива 2131 |
|
Проверка генератора Нива 2121, Нива 2131 |
Снятие и установка генератора Нива 2121, Нива 2131 |
Разборка и сборка генератора Нива 2121, Нива 2131 |
Узлы и схемы электрооборудования Ваз 2121, Ваз 2131
Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.
ВАЗ 21213 | Замена щеток генератора и регулятора напряжения
14.8.3. Замена щеток генератора и регулятора напряжения
| ОБЩИЕ СВЕДЕНИЯ |
Можно производить раздельное снятие щеток и регулятора.
ГЕНЕРАТОР bosch
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Отвинтить 3 болта и снять теплозащитный
экран.
3
Отвинтить 2 винта крепления регулятора
напряжения и, соблюдая осторожность, извлечь регулятор. 4
Проверить длину графитовых
щеток (расстояние А), которая должна быть не менее 5 мм.
5. Для замены угольных щеток
необходимо отпаять токоподводы, извлечь изношенные щетки и пружины,
установить новые щетки с пружинами в гнездо регулятора и припаять
токоподвод таким образом, чтобы длина щеток составляла 10 мм. При
пайке не допускать попадания флюса и припоя на токоподвод, кроме места
пайки (1 – щетки, 2 – пружины прижима щеток, 3 – держатель щеток).
6. Проверить легкость перемещения
щеток в держателе.
ГЕНЕРАТОР lucas
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||
|
ГЕНЕРАТОР motorola
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Снять теплозащитный экран.
3. Снять разъем с проводами с генератора.
4. Отвинтить регулятор (А)
и отсоединить 2 провода (указаны стрелками).
5. Отвинтить винт крепления щеткодержателя.
6
Отвинтить щеткодержатель и,
осторожно поворачивая его наружу, извлечь из генератора (1 – графитовая
щетка, 2 – контакт).
7. Проверить длину графитовых щеток,
которая должна быть не менее 4 мм.
Замена ремня генератора ВАЗ 2121 Нива. Фото, инструкция как поменять ремень генератора на Ниве
В данном фотоотчете подробно показано как заменить ремень генератора на автомобиле ВАЗ 2121 Нива. В среднем оригинальный ремень генератора проходит около 100 тыс. километров, что известно из отзывах многих обладателей этого автомобиля.
Важно понимать что после замены ремня на новый, возможно его срок жизни немного сократится, так как хороший ремень найти сложно. Их необходимых инструментов нам понадобится лишь обычный гаечный ключ на 17 либо можно взять ключ-трещётку и головку к ней на 17
Их необходимых инструментов нам понадобится лишь обычный гаечный ключ на 17 либо можно взять ключ-трещётку и головку к ней на 17.
по ремонту ВАЗ (Lada) 2121 (4х4)
Описание устройства
На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.
Конструкция узла 21214
Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.
Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.
В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.
Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.
Генератор Нива 21214
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
Таким образом, перенести генераторный узел наверх несложно.
Процедура замены
Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.
- В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
- Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.
После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить.
Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.
Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.
Когда болты откручены, останется демонтировать генератор и приступить к установке нового.
Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости Нива 2121, Ваз 2131, Лада 4х4
Натяжение ремня проверяем по его прогибу между шкивами агрегатов.
1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором
2. или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.
3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.
4. или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.
6. на двигателе ВАЗ-21214.
Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.
Устройство системы охлаждения Нива 2121, Нива 2131, ремонт своими руками
Характер неисправности
В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.
Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.
Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:
- ток – 80А;
- напряжение – 13,2 В,
- вращение – правое.
Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.
| Аналог | Артикул | Стоимость, в рублях |
|---|---|---|
| Генератор ВАЗ-2104-21073,21214 | 9412.3701-03 | 5900 |
| Генератор ВАЗ-2104-21073,21214 | 372.3701-03/05 | 3800 |
| Генератор ВАЗ 2121-21213,21214 | 9412.3701 | 5450 |
Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.
В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.
Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.
Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.
Установка трехуровневого реле-регулятора генератора и ремонт щеточного узла генератора Нивы

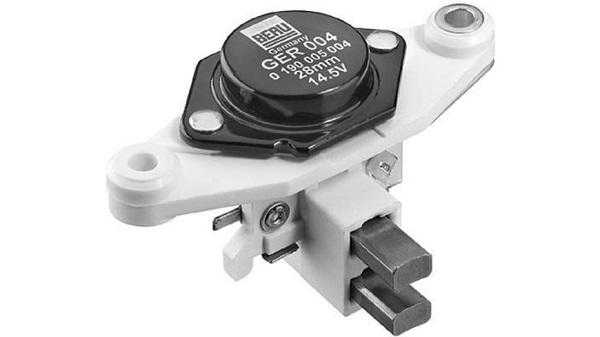

- Установка трехуровневого реле-регулятора генератора для Нивы
- Ремонт щеточного узла генератора Нивы
1. Установка трехуровневого реле-регулятора генератора для Нивы
Заглючило генератор. Пропала зарядка. Притом, если на обмотку возбуждения с АКБ подать 12 В, то генератор запускается, как только снимаешь напряжение с обмотки возбуждения сразу отключается, хотя не должен. А с контакта, который идет с панели ни фига не пускался, хотя лампочка зарядки тухла, напруга, что с панели что с АКБ одинаковая. В итоге пришлось снять генератор и изучить его на предмет неисправности. Оказалось, исправно всё, но таблетка с щеточным узлом стояла криво. Виной тому был болт держащий таблетку, который вдруг ни с того ни с сего оборвался.
Болт такой найти ни в одном магазине по ВАЗам найти не удалось, поэтому купил обычный на Сенном М4х12 и шайбу самоконтрящуюся.
Но от проблемы это не избавило! Снова начал глючить генератор, опять не пускается с провода идущего с панели приборов. Решил поменять реле-регулятор… не помогло. Скорее всего идет утечка тока через три маленьких диода обмотки возбуждения. Зато поставил трехуровневый регулятор. Уж больно хотелось попробовать сей девайс.
Таблетка внутри пустая. В ней только вывода и два припаянных провода.
Вот так выводиться провод
Это сам регулятор с переключателем. Его необходимо прикрутить на кузов чтоб была масса на корпусе.
Внутрянка. Плата герметично залита чем-то наподобие эпоксидки.
Пока закрепил на брызговик. Потом перенесу в салон. Плюс в том что теперь транзистор находиться в щадящих условиях. И теперь в отличии от родного есть защита от КЗ в обмотке возбуждения.

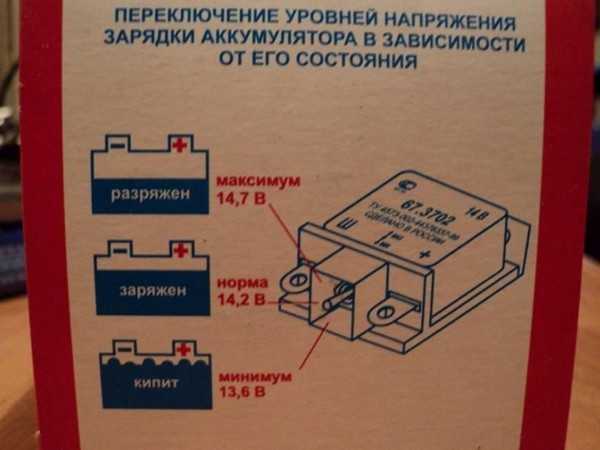

Инструкция с коробки. По мне так странно как-то повышать или понижать напругу в зависимости от температуры или разряда АКБ. Но написано, что вроде как может продлить срок службы АКБ.
По работе ни каких отличий не заметил. Только напряжение плавнее выравнивает, с обычным напряжение скакало сильнее.
Но возвращаясь к нашим баранам. Так как я уже перебрал всё что мог, а неисправность так и не нашел, то оставался только диодный мост, но дело в том, что он нормально звониться! Так как больше кроме самой обмотки возбуждения за пуск его не отвечает, то решил заменить диоды — дабы сэкономить и не покупать диодный мост целиком. Отец с работы притащил 3 импортных диода Шоттки. Я срезал старые и впаял новые. Поставил генератор на место и… О чудо — заработал!
2. Ремонт щеточного узла генератора Нивы
Надо было заменить передний подшипник генератора, за одно провел ревизию щеточного узла. Одна щетка была обломлена у основания в месте где залит провод. Щеточный узел отдельно не продается, продается все в сборе с реле-регулятором за 550 руб.
В этой записи расскажу как отремонтировать щеточный узел. Чтобы разобрать щеточный узел необходимо высверлить две заклепки и отпаять вывода. Щетки судя по поиску в инете сущесттвуют отдельно, но редкость дикая, хотя деталь копеешная. Мне, во всяком случае, оригинальные щетки найти не удалось. На рынке была куплена широкая двухвыводная щетка, которую я распилил и сделал 2.
Распилил щетку
Получил 2 такие щетки,
2 новых щетки
но толщина провода у них очень толстая. Распустил провод и бокорезами откусил лишние проводки.
Готовые щетки
Припаиваю их к пластинам щеткодержателя.
С припаянными пластинами
Плата выводов окислилась, ее я почистил 600 наждачкой и покрыл цапон лаком.
Плата окислилась.
Алюминий окислился.
Покрыта цаплаком
Один вывод идущий на массу генератора на плате ни куда не подходит, так что его смело можно откусить, что я и сделал.
Лишний контакт откусил.
В крышку с помощью паяльника вплавил 2 гайки.
Вплавленные гайки.
А с обратной стороны вкрутил 2 винта.
В сборе.
На этом, собственно, всё. Есть еще один способ — купить самый дешевый реле-регулятор и демонтировать с него таблетку.
https://www.drive2.ru/l/288230376152399767/, https://www.drive2.ru/l/9799464/
следующая статья:
Установка нового генератора
Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:
Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.
Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
Натянуть ремень посредством закручивания болта регулировки и специальной пластины
Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.
Затем останется только затянуть три болта нижней пластины и проверить фиксацию источника тока.
Способы замены
- Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
- Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.
Руководство по снятию и подключению генератора
Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.
Процесс состоит из следующих действий:
- В первую очередь снимается отрицательная клемма с АКБ.
- Далее необходимо демонтировать защиту двигателя и правый брызговик.
- Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
- На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
- Затем откручивается вернее крепление, на котором находится натяжитель ремня.
- Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
- После замены или ремонта агрегат устанавливаем на место в обратном порядке.
