Замена бензонасоса lada 21103 (ваз 21103)

Какой топливный насос выбрать для замены

С завода устанавливается бензонасос фирмы BOSCH 580454138. Срок его службы зависит от качества используемого топлива, а так же от условий эксплуатации. Стоит так же отметить, что данный насос подходит и для большинства других автомобилей, в том числе и импортного производства. Стоимость бензонасоса BOSCH на данный момент от 1700 руб. На рынке предлагаются так же более дешевые аналоги:

• WEBER FP 453-453 от 600 руб
• ATS 2112-1139010 от 550 руб
• ПЕКАР 2112-1139010 от 600 руб
• FENOX EFP35005O7 от 700 руб
• HOFER HF 830 301 от 550 руб
• СтартВОЛЬТ SFP 0153 от 750 руб
• VOLTON VLT2112-1139010 от 650 руб

Любой из указанных выше бензонасосов подойдет для замены оригинальному, однако не все они такого же качества, что и оригинал. Помимо самого насоса, для замены вам может потребоваться гофра,а в случае порчи кольца крепления бензонасоса вы можете его заказать или приобрести по следующему артикулу:

• Кольцо эл/бензонасоса /2110/ металл цена от 120 руб
• Гофра бензонасоса /2110/ 1.5 белая от 50 руб за шт
• Гофра бензонасоса /21101/ 1.6 длинная от 60 руб за шт

Если вы решите поменять весь топливный модуль в сборе, можно выбрать один из предложенных модулей ниже.

• Модуль эл/бензонасоса /21101/ V=1.6 в сборе ПЕКАР цена от 2500 руб
• Модуль эл/бензонасоса /21101/ V=1.6 в сборе  «УТЕС» цена от 3200 руб
• Модуль эл/бензонасоса /21102/ V=1.5 в сборе «УТЕС» цена от 3000 руб
• Модуль эл/бензонасоса /21102/ V=1.5 в сборе HOFER цена от 2000 руб

Если же вы решили поменять только бензонасос, советуем при его замене сразу провести полную ревизию модуля — проверить обратный клапан и обе гофры, а так же при необходимости заменить топливную сетку.

Работа насоса и его неисправности

Из названия можно понять, что топливный насос осуществляет подачу горючего из бака в форсунки двигателя. Соответственно, если агрегат неисправен, то нагнетания бензина не будет, а силовая установка не включится в работу. Существуют варианты для инжектора и карбюратора. Автомобиль ВАЗ 2110 оснащен инжектором, соответственно, топливный насос должен подходить под эту систему. Если же «десятка» была модернизирована при помощи установки карбюратора, то и агрегат придется брать нештатный. Расположен агрегат в топливном баке – под левой задней дверцей, электрика выходит под сидения заднего ряда.

Понять, что в насосе или его сетке присутствуют неисправности достаточно просто:

• Машина не заводится. Причин у этой неисправности масса, но перед тем как выполнять полную диагностику, необходимо проверить, не засорилась или сетка насоса.
• На первой передачи присутствуют ощутимые рывки. Здесь тоже множество вариантов, но одной из них является нерабочий топливный насос.

Новый топливный насос ВАЗ 2110, выбор изготовителя (Bosch)

Несомненно, преимущество отечественного автопрома в богатом разнообразии дешевых деталей для замены. Тем не менее, среди около двух десятков производителей топливных насосов рекомендуется покупать бензонасос ВАЗ 2110 Bosch, отличающегося высокими эксплуатационными и техническими показателями.

Бензонасос Bosch

Цена на бензонасос для 2110 серии от Bosch будет варьироваться в пределах от 1200 рублей и больше. При покупке слишком дешевого аналога велик риск натолкнуться на низкокачественную подделку. Потому желательно покупать в магазинах, представляющих официального дилера Bosch.

Кроме того, обратите внимание на герметичность заводской упаковки и отсутствие запахов бензина. Для ВАЗ 2110 бензонасос Bosch продается в прочно запаянной прозрачной полиэтиленовой упаковке с добавлением чистого бензина во избежание высыхания форсунок и коррозии, которой поддается корпус, а также клапан бензонасоса ВАЗ 2110 Bosch

Замена бензонасоса ВАЗ 2110

Для того, чтобы произвести замену старого бензонасоса в связи с его выработкой, отказе поплавкового датчика, клапанов, нехарактерными шумами при работе либо при необходимости замены загрязнившейся сетки рекомендуется придерживаться следующего довольно простого алгоритма.

1. 1. Отсоедините отрицательную клемму аккумулятора;
2. 2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
3. 3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
4. 4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива. Резиновые прокладки наконечников магистралей следует заменить;
5. 5. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой;
6. 6. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Где находится бензонасос?

Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Пошаговый процесс замены сетки бензонасоса на ВАЗ-2112

Для того, чтобы демонтировать сетку на бензонасосе, необходимо убрать бензонасос из бака, а для этого делаем следующее:

1. Ставим автомобиль на ровную поверхность, обеспечиваем ему стабильное положение и ставим на ручной тормоз.
2. Отсоедините минусовую клемму с аккумуляторной батареи.
3. Убираем заднее сиденье. Его можно полностью демонтировать открутив всего два болта, либо просто отодвинуть в сторону.
4. Откручиваем болты которые фиксируют люк бензонасоса.

Сначала отключаем бензонасос!

Обратите внимание – здесь питание отключено!

Обратите внимание, что во время демонтажа топливных трубок может возникнуть сброс давления в системе, поэтому заранее накройте патрубки старой ветошью

1. Когда магистрали сняты, уберите с каждой из них резиновые прокладки уплотнители, и замените их потом на новые.

Резиновый уплотнитель указан стрелкой.

Гайки отмечены красным маркером.

Если прокладка повреждена, меняем её.

Убираем бензонасос на ветошь.

Грязная сетка бензонасоса.

Отличие старой сетки от новой.

Чистка сетки бензонасоса

Если случилось так, что приобрести новую сетку у вас нет возможности, а старая пришла в негодность, можно её просто очистить и ниже мы расскажем, как это сделать.

Есть несколько способов как провести эту процедуру и вот некоторые из них:

• Очистку сетки производят путём её отмачивания в растворе из моющих средств или средств для мытья ванны. Для этого смешивают их с водой в расчёте 1 к 10 и затем на один час оставляют её там. Когда время замачивания закончилось, просто прополаскиваем сетку под струёй воды.
• При помощи такого же раствора полощем в нем старую зубную щётку и вращательными движениями чистим сетку.
• Если у вас есть компрессор, то он тоже может пригодиться во время подобных работ.

Обратите внимание, что после выполнения таких механических работ с сеткой осмотрите её на наличие повреждений, так как наличие дефектов делают невозможным использование её в бензонасосе

Замена насоса и его фильтра

Необходимые инструменты

Покупать новый агрегат стоит только проверки его давления и состояния деталей. На замену взять топливный насос производства Bosch. Если же выбран штатный агрегат, то его товарный номер 2112-1139009. Для работы понадобятся следующие инструменты:

• Набор отверток.
• Ветошь.
• Набор гаечных ключей.
• Набор торцевых головок.

Процесс замены

Замена фильтра или всего агрегата займет не больше часа. Проходит работа по следующей схеме:

1. Сначала необходим отсоединить минусовую клемму от аккумуляторной батареи;
2. Далее нужно демонтировать пластиковую крышку, которая расположена под креслами заднего ряда;

Ключом на «17» следует ослабить или полностью открутить шланги, а также отключить питание агрегата;
Следующим шагом будет откручивание гайки. Выполнять действие нужно таким образом, чтобы не повредить поплавок. Иногда в баке остается пластиковый элемент, который проблематично извлечь;

Ослабляем хомуты шлангов
После этого фильтр (сеточка) можно демонтировать, почистить и при необходимости заменить;
Если замена «расходника» ожидаемых результатов не принесла, то стоит проверить работу самого агрегата и его давление – этому вопросу уделен отдельный пункт;
Топливный насос крепится к корпусу при помощи восьми болтов. После этого можно удалить уплотнительное кольцо;
Теперь агрегат можно извлечь вместе с поплавком и снять резиновый уплотнитель;

Бензонасос необходимо доставать вместе с поплавком
Устанавливая новое устройство нужно убедиться, чтобы стрелка была направлена в заднюю часть машины;
Подключив все магистрали крышку можно закрыть – замена завершена.

Бензонасос ВАЗ 2110 инжектор, диагностика неисправностей

Насос топливный для Lada-110 является сердцем вашего авто, при падении давления подаваемого в инжектор топлива неизбежно теряется мощность автомобиля, машина периодически глохнет на холостых оборотах либо плохо заводится. В этом случае, вероятнее всего, засорилась сетка бензонасоса и ремонт стоит начать с ее замены.

Диагностика бензонасоса ВАЗ 2110

Измерив манометром давление в топливной рампе, можно также с большой долей вероятности говорить о причинах неисправности. Так, засоренный фильтр станет причиной низкого показателя давления на выходе регулятора, а высокие значения намекают на проблемы непосредственно в самом регуляторе.

Нормальное давление на инжектор от бензонасоса Lada-110 в зависимости от типа двигателя, диапазоны:

При недостаточных навыках измерения давления можно весьма условно сделать вывод о том, что бензонасос ВАЗ 2110 исправен, откачав в емкость бензин через шланг магистральной подачи топлива. Исправный топливный насос за минуту накачает не менее 1,5 л. бензина.

Замена бензонасоса

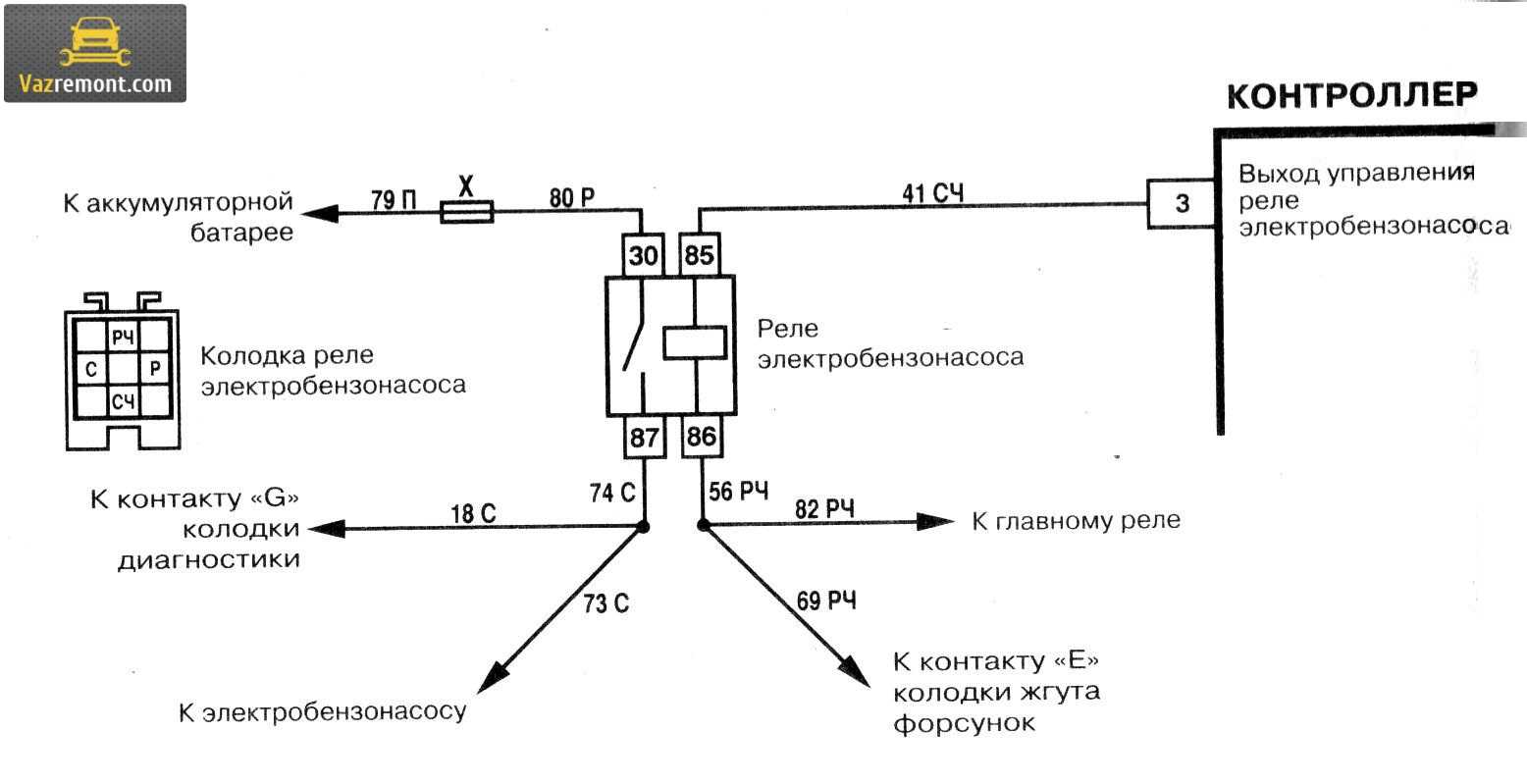

Если на ВАЗ 2110 топливный насос и вовсе не включается, тут сперва стоит обратить внимание на электрическую схему запитки, по которой работает бензонасос ВАЗ 2110, а именно:

• исправность предохранителя в схеме топливного насоса;
• залипание реле-контактов бензонасоса;
• наличие напряжения на клеммнике, отключив топливный насос «десятки» и подключив к соответствующим разъемам питания обыкновенную тестовую лампочку на 12 В;
• перегорание обмоток двигателя электрического насоса.

Замена сеточки на ВАЗ 2110-ВАЗ 2112

Снятие:

1) Про автомобили с двигателем 1.5 литра мы говорили выше.

2) Теперь поговорим о 16-клапанных автомобилях. Снимите насос, возьмите отвертку и снимите стопорное кольцо с направляющей (часто называют шпилькой). Данное кольцо только одно, хотя направляющих две штуки. Снимается оно следующим образом: подденьте отвёрткой и ведите до конца направляющей в сторону синей стрелки на фото до полного снятия. Теперь главное не переворачивать бензонасос, иначе корпус самопроизвольно вылетит и шланги могут оборваться.

3) На фото ниже представлены две колодки с проводами, их необходимо отсоединить. Если вы тяните с силой и они не поддаются, значит делаете что-то неправильно и существует вероятность сломать фиксаторы. Нажав на удерживающие фиксаторы, аккуратно отсоедините их.

4) Возьмите рукой за верхнюю часть бензонасоса и по направляющим разъедините два корпуса. Один корпус отложите в сторонку, а бензонасосный продолжайте удерживать в руках и с помощью отвёртки отсоедините сеточку. Снимите её и замените новой.

Установка:

Производится в обратном снятию порядке. Проследите за надежной фиксацией детали, она не должна спадать. Рекомендуем не торопится и не ставить лючок бензонасоса с подушкой заднего сиденья, а лучше попросите помощника повернуть ключ в зажигании примерно на 5 секунд, а вы понаблюдайте, не течёт ли из-под топливных трубок бензин. Герметичность системы обязательна, в случае неполадок и протечек меняйте изношенные детали на новые.

Дополнительный видеоролик: Ниже прикреплен видеоматериал на примере ВАЗ 2114 по теме сегодняшней статьи, рекомендуем к ознакомлению.

Примечание!

В ролике ниже показана процедура отсоединения колодки проводов, если у вас возникли с этим трудности, то полезно посмотреть:

Когда нужна замена сетки на бензонасосе

О состоянии узла можно судить о его производительности и развиваемом давлении. Для этого нужно к топливной системе через специальный переходник подключить манометр. Делается такая диагностика на СТО. Проще в домашних условиях диагностировать бензонасос можно примерно так:

• Включили зажигание, а бензонасос ВАЗ не работает, нет характерного гула или издает сильный шум, что влечет за собой перегрузку узла и сокращает его период эксплуатации.
• Падает производительность насоса, что хорошо видно при движении на третьей и четвертой скоростях по ровной дороге. Не реагирует автомобиль, когда водитель нажимает на педаль газа.
• Если автомобиль ВАЗ 2112 «самопроизвольно» сбавляет обороты во время движения. Это, скорее всего, показывает, что возникли проблемы с подачей топлива в бензобак.
• Причинами могут быть: забитые фильтры грубой или тонкой очистки. Обязательной замене подлежит фильтр тонкой очистки, а грубый (сеточку) можно попытаться промыть. Но это даст лишь временный эффект, через небольшой промежуток времени все равно понадобится замена сетки бензонасоса на ВАЗ 2112. Любой автовладелец может приобрести ее в автомагазине без проблем. Цена на деталь небольшая, процесс работы своими руками займет немного времени, но увеличится надежность эксплуатации бензонасоса на длительный срок.

Как почистить сетку бензонасоса

Для работы понадобятся:

• Компрессор.
• Уплотнитель бензонасоса.
• Прокладки под штуцера топливной магистрали.

Для проведения чистки фильтра грубой очистки, как указывает инструкция, необходимо бензонасос извлечь из бака. Делается это таким образом:

• Автомобиль обесточивается.
• С заднего сидения снимается подушка.
• Откручиваются саморезы и снимается крышка с люка.
• Отсоединяется электроразъем.
• Отсоединяется штуцер на трубке, через которую подается топливо.
• В сторону отводится трубка.
• Аналогично отсоединяется штуцер и отводится в сторону трубка сливного трубопровода.
• Удаляется прижимное кольцо.
• Приподнимается бензонасос, из отверстия бака выводится поплавок и удаляется одновременно с датчиком уровня топлива, бензонасос.
• Внизу бензонасоса расположена сеточка, которая является фильтром грубой очистки. Общий вид сеточки показан на фото.

Общий вид сетки бензонасоса ВАЗ 2112

Загрязнение сеточки не всегда определяется на глаз. Очень мелкие частички зачастую полупрозрачные, и фильтр кажется чистым.

https://youtube.com/watch?v=IEqEQgPaywE

• Используя тоже моющее средство и щетку с тонкими ворсинками ( можно зубную) сетка хорошо промывается.
• Продувается сжатым воздухом от компрессора. При отсутствии последнего нужно фильтру дать время высохнуть, нужно следить, чтобы не попала грязь и пыль.
• После полного высыхания сетки бензонасос можно собирать.

• Сборка бензонасоса ВАЗ 2112 выполняется в последовательности обратной его разборки.
• Автомобиль заводится, проверяется качество проведенных операций по устранению дефектов.

Каким образом правильно выполняется замена сетки бензонасоса на ВАЗ 21124, хорошо видно на видео.Если на автомобиле ВАЗ 2112 замена сетки бензонасоса выполняется регулярно и правильно, то больших проблем с подачей топлива из бака к двигателю можно будет значительно уменьшить.

Замена топливного насоса на инжекторных автомобилях ВАЗ 2110/2112

Необходимые инструменты:

1. отвёртка с крестообразной битой;
2. тонкая шлицевая отвёртка;
3. ключ на 17;
4. ключ на 7;
5. ключ на 5.

Порядок работ по замене бензонасоса:

• Отключаем минусовую клемму от аккумулятора.
• Открываем крышку бензобака на несколько секунд для того, чтобы снизить внутри его давление
• Снимаем заднее сиденье, откручиваем винты, открываем лючок.

Откручиваем два винта, крепящих защитный лючок

Отсоединяем электрический разъем.

Отключаем электрический разъем

Ключом на 17 откручиваем гайки входного и выходного штуцеров насоса. Отводим трубки в стороны. На последних модификациях ВАЗ 2110/2112 штуцеры пластиковые, а соединение с трубками бензопровода осуществляется не при помощи гаек, а при помощи защёлок.

Ключом на 17 откручиваем гайки штуцеров насоса

Ключом на 7 откручиваем 8 гаек крепления прижимного кольца (фланца) модуля. Снимаем кольцо и резиновый уплотнитель под ним.

Ключом на 7 откручиваем 8 гаек крепления фланца топливного модуля

• Извлекаем топливный модуль из бака, аккуратно выводя поплавок датчика уровня.
• Отвёрткой откручиваем 2 самореза, крепящие датчик к корпусу насоса. Снимаем его. Отключаем разъём питания насоса.

Отверткой откручиваем 2 самореза крепления датчика уровня топлива

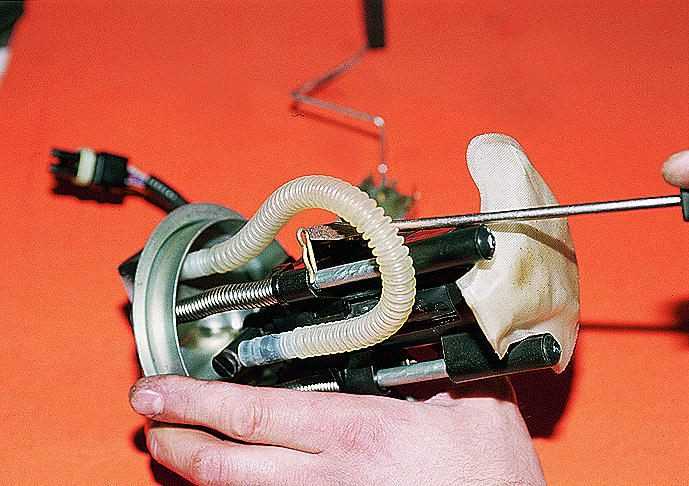

Тонкой шлицевой отвёрткой отводим фиксаторы на направляющих модуля.

Отверткой отводим фиксаторы на направляющих

• Снимаем насос с направляющих.
• Шлицевой отвёрткой откручиваем 2 винта крепления крышки насоса. Если гайки на них будут вращаться, придерживаем их ключом на 5.

При помощи шлицевой отвертки и ключа на 5 откручиваем болты крепления крышки бензонасоса

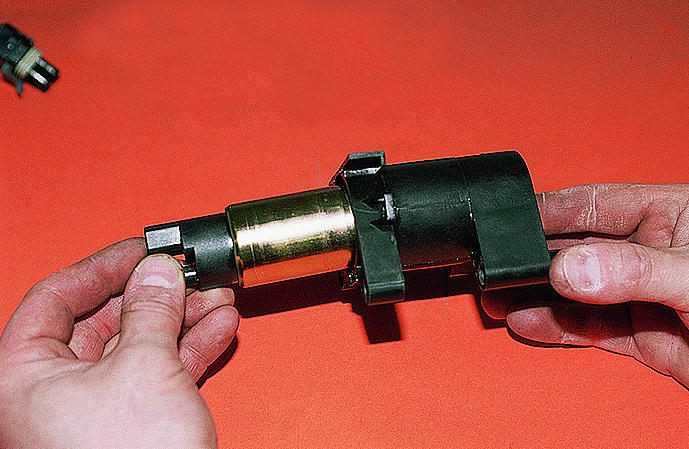

Снимаем крышку и извлекаем бензонасос из пластикового корпуса. На его место устанавливаем новое устройство.

Извлекаем бензонасос из корпуса, на его место устанавливаем новый

• Сборку производим в обратном порядке.
• При установке модуля следим, чтобы стрелка на его фланце указывала на корму автомобиля.
• Если резиновый уплотнитель имеет повреждения, нужно заменить и его.

Осуществив сборку, проверяем работу нового бензонасоса.

Процесс замены топливного насоса ВАЗ 2110/2112, независимо от его конструкции, не требует никаких особых навыков и может быть выполнен самостоятельно. Однако если вы не особо уверены в собственных силах, лучше обратиться в ближайший автосервис.
