Затем нужно переместиться под авто
Снятие элементов подвески двигателя
Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.
16. Снятие картера сцепления
Затем следует приступать к элементам подвески двигателя.
Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.
Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.
26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателе
Далее в передней части двигателя устанавливается на место рым, который был снят при демонтаже генератора. Задний рым, прикрепляется к крайней левой шпильке крепления головки блока цилиндров.
За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.
После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем — один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.
Снятие навесного оборудования
Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.
Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.
Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.
Затем отсоединяются все патрубки и проводка с двигателя — патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.
Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:
- давления масла,
- температуры ОЖ,
- электромагнитного клапана карбюратора,
- датчика момента искрообразования,
также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.
Указанный выше перечень работ, далее показан на фото:
Также понадобится отсоединить:
- топливный патрубок с бензонасоса,
- шланг вакуумного усилителя тормозов,
- корпус воздушного фильтра с карбюратора,
- от самого карбюратора — тросики привода дроссельной и воздушной заслонок.
Далее нужно открутить выпускной коллектор и снять его со шпилек.
Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.
Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.
Указанный выше перечень работ, далее показан на фото:
Видео — Как снять двигатель с Оки
https://youtube.com/watch?v=gc033Df4lPk
Заклинило кпп на второй передаче, попытки выключить передачу ни к чему не привели, приняли решение разобрать кпп.
Разборка коробки передач Ваз-1111
- снимаем кпп с автомобиля

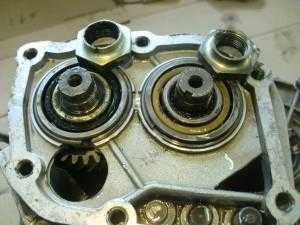

- отворачиваем шесть болтов крепления задней крышки коробки передач
отделяем заднюю крышку от картера коробки передач
откручиваем гайки валов
снимаем стопорные кольца с заднего подшипника первичного вала и с заднего подшипника вторичного вала
выворачиваем три пробки фиксаторов
вынимаем пробки стараясь не потерять пружинки фиксаторов
- вынимаем пружины фиксаторов
- с помощью магнита извлекаем шарики фиксаторов
откручиваем одиннадцать болтов и одну гайку (а) крепления картера коробки передач к картеру сцепления
для того что бы разъединить картер коробки передач и картер сцепления, вставляем отвёртку в три паза, и отделяем картер коробки от картера сцепления (третий паз на фото не видно, он находится с другой стороны коробки передач)
- снимаем картер коробки

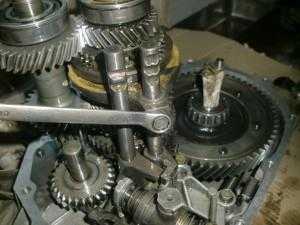

- откручиваем болт крепления вилки переключения первой и второй передач
поднимаем вверх шток и вынимаем вместе с вилкой
откручиваем болт крепления вилки переключения третьей и четвёртой передач
поворачиваем шток переключения третьей и четвёртой передачи против часовой стрелки, что бы вывести из зацепления поводок штока с рычагом выбора передач, поднимаем шток к верху, и вынимаем шток с вилкой
из отверстия штока вынимаем блокировочный штифт ( в нашем случае штифта не оказалось на месте, кто то до нас ремонтировал кпп и забыл установить штифт, что собственно и оказалось причиной заклинивания второй передачи)
- разбираем дальше что бы убедиться что штифт не находится где то в картере кпп
- поднимаем к верху ось промежуточной шестерни заднего хода и вынимаем вместе с шестерней

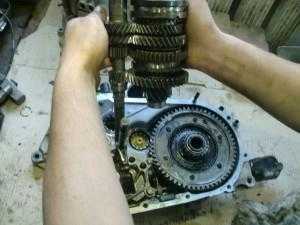

вынимаем первичный и вторичный вал вместе
извлекаем из отверстий механизма выбора передач два плунжера
вынимаем дифференциал
вынимаем из картера сцепления магнит
открутить четыре болта крепления механизма выбора передач
вынимаем механизм выбора передач
