Замена личинки замка дверей

Снятие стеклоподъемников

Как уже говорилось выше, конструкция переднего, заднего, правого, левого стеклоподъемников разнится, но принцип работы схож.

Для демонтажа нужно вооружиться двумя отвертками: под крест и плоской, а также двумя ключами, на 8 и на 10.

•  Первым делом снимаем ручку стеклоподъемника, для чего придется сначала вытащить стопор, расположенный под рычажной шайбой этой самой ручки. При помощи отвертки, отодвигаем в сторону защелку, вынимая из плица стопор. Теперь можно снять и ручку. Если ручка слишком плотно засела в посадочном месте, то можно помочь ей двумя отвертками, подцепляя за основание.
• Снимаем ручку подлокотника. Плоской отверткой откручиваем заглушки, скрывающие два винта, которые и держат ручку, а отверткой под крест, выкручиваем уже сами винты.
• Снимается ручка наружного зеркала заднего вида, а также облицовка рукоятки.
• Аккуратно, неспешно снимается дверная обшивка, вместе с отсеком для вещей.

Подготовительные работы завершены, теперь приступаем к основному этапу

• Опускаем стекло, чтобы получить доступ к креплениям, соединяющим устройство со стеклянным полотном. Устройство держится на двух болтах, которые откручиваются ключом на 10.
• Теперь можно либо полностью снять стекло, либо, зафиксировав стекло скотчем, продолжить работу, причем, второй вариант более целесообразен.
• Снимаем со шлица розетку.
• Головкой на 8 отвинчиваем гайки и вытаскиваем стеклоподъемник.

Замена пальцев двери ВАЗ 2110

Замена пальцев двери на ВАЗ 2110 необходима при ремонте или замене двери, в частности при ее провисании.

Металл пальца очень мягкий, отверстия с проточками для смазки имеют сквозную канавку, которая забивается грязью и со временем изношенный палец начинает «выгрызать» среднюю часть петли.

Процесс замены пальцев состоит в следующем:

1. С помощью фрезы и дрели спиливаем развальцовки старых пальцев под ноль.
2. Поддомкрачиваем немного дверь. С помощью гвоздя или пробойника выбиваем старые пальцы.
3. Смазываем новые пальцы, ставим их на место старых.
4. Выполняем регулировку дверей ВАЗ 2110.

Регулировка дверей ВАЗ 2110 производится следующим образом:

• откручиваем три болта крепления петли замка, чтобы можно было свободно перемещать эту конструкцию по плоскости кузова.
• пробуем перемещать часть замка в нужном нам направлении, если при закрытой двери она немного выпирает наружу, и визуально отличается от остальных деталей кузова, то этот замок нужно немного сместить внутрь, ближе к салону автомобиля;
• если дверь не закрывается даже при сильном ударе, тогда наоборот, конструкцию передвигаем ближе к наружной части.
• перемещаем петлю вверх или вниз, устраняем зазор между дверями и кузовом.

Для выполнения данной процедуры понадобится такой инструмент, как:

• ключ с головкой на 8 и 13 мм;
• удлинитель и трещотка;
• отвертка плоская и крестообразная.

1

Крестообразной отверткой отворачиваем три самореза в нижней части накладки. Снимаем накладку.

2

Вынимаем заглушку ручки подлокотника. Отвинчиваем крестообразной отверткой 2 винта крепления ручки подлокотника.

3

Снимаем обшивку двери ВАЗ 2110.

5

Отсоединяем звуковую колонку …

6

… и провод мотор-редуктора стеклоподъемника.

7

Отсоединяем разъём провода включения кнопки стеклоподъёмника.

9

Отсоединяем пистоны крепления проводов к двери.

11

Ключом с головкой «на 13» отворачиваем два болта крепления ограничителя открывания двери к кузову.

12

Берем ключ «на 10» и отворачиваем нижний болт крепления двери к кузову.

14

Затем этим же ключом отворачиваем верхний болт крепления к кузову.

16

Отсоединяем потихоньку дверь.

17

Удерживая дверь на весу, вынимаем жгут проводов…

18

… и полностью отсоединяем дверь.

19

Собираем всё в обратной последовательности.

Устройство механизма замка

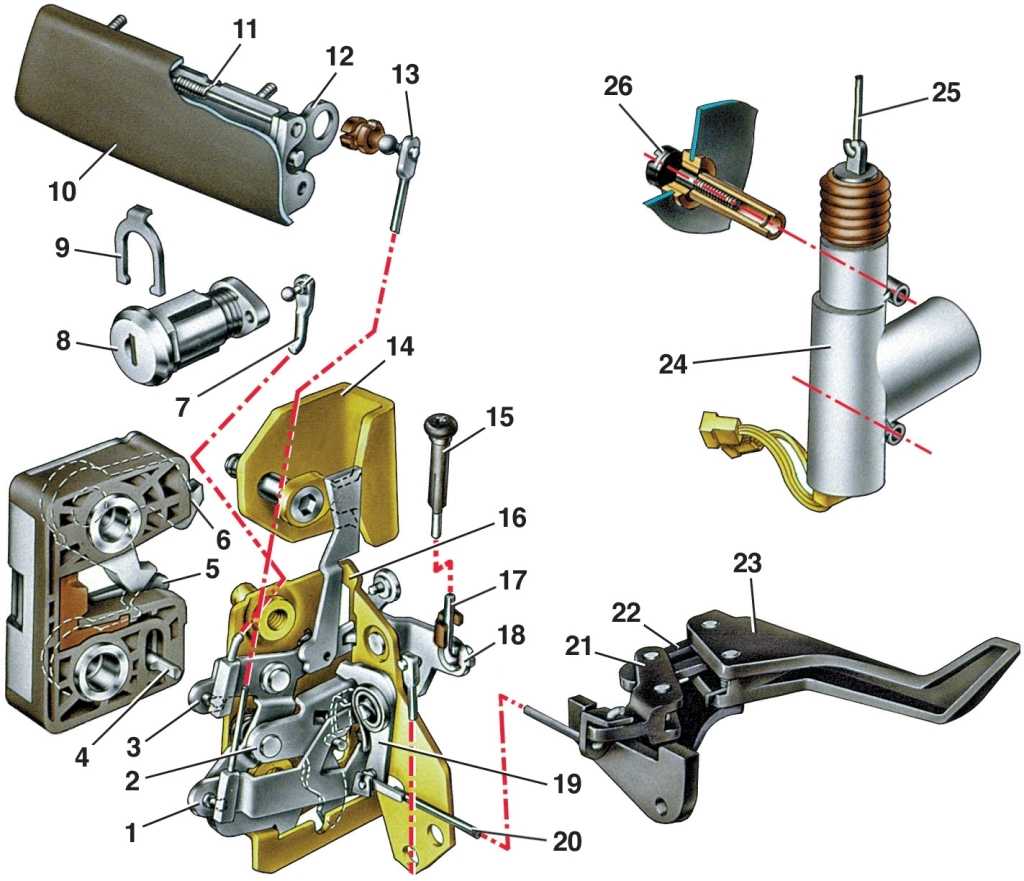

Замок передней двери: 1 – рычаг наружного привода;2 – промежуточный рычаг;3, 18 – рычаги выключения замка; 4 – палец привода замка; 5 – собачка; 6 – храповик; 7 – тяга выключения замка; 8 – выключатель замка; 9 – скоба; 10 – наружная ручка двери; 11 – пружина наружной ручки; 12 – поводок; 13 – тяга наружного привода; 14 – фиксатор замка; 15 – кнопка выключения замка; 16 – корпус внутреннего замка; 17 – тяга кнопки выключения; 18 – двухплечий рычаг выключения замка; 19 – рычаг внутреннего привода замка; 20 – тяга внутреннего привода; 21 – промежуточная тяга внутренней ручки; 22 – поводок внутренней ручки; 23 – внутренняя ручка двери; 24 – моторедуктор блокировки замка; 25 – тяга блокировки; 26 – винт крепления моторедуктора

При этом для большинства водителей доработка бесшумных замков ВАЗ 2110 – дело принципиальное, ведь они стремятся сделать замок не просто тихим, а практически неслышным. Но обо всем – по порядку.

Подбор замены

Каких только советов для наивных и доверчивых автовладельцев не встретишь на просторах всемирной сети Интернет. Одни предлагают устанавливать на ВАЗ 2110 вместо предназначенных для этой модели резинок оконные уплотнители, другие — вставлять внутрь трубки от капельниц. В общем — нет предела умельческой фантазии.

Мы попробуем остановиться на наиболее приемлемых вариантах, с подтвержденной на практике эффективностью.

Итак, для замены резинок можно использовать:

• готовый набор от производителя — предназначенный именно для ВАЗ 2110. Это серийного производства резинки, которые отлично садятся на все двери. Они двухконтурные, и позволяют произвести дополнительное уплотнение;
• мерные вазовские резинки. То есть, в продаже можно найти как готовые, «спаянные» резинки на каждую дверь, так и резиновую ленту на метраж для этой же цели;
• уплотнители для приоры — они, по оценкам экспертов, еще лучше. Во-первых, они трехкамерные, со стальной полосой для фиксации. Во-вторых, более качественные, дольше «держат» форму, не так сминаются;
• возможна и установка резинок от ГАЗели.

Совет: До выбора уплотнителя нужно очень тщательно замерять внутреннюю длину резинок на передней и задней двери. Лучше взять чуть больше, если используете не «родной» набор, ведь укоротить всегда легче, чем дотачивать.

Кроме того, если у вас запланирована доработка с целью более плотной изоляции, понадобятся еще и трубка для дополнительного уплотнения дверей, диаметром около 8 мм из силикона или полиуретана.

Для фиксации используют одноразовые пистоны и клей.

Демонтаж

После покупки всего необходимого можно приступать вначале к демонтажу, а потом и к монтажу нового уплотнителя. Первый этап — снятие облицовочной пластиковой панели с порога. Это делается с помощью обычной плоской отвертки. Постарайтесь только сделать все аккуратно, не повредив пластиковых пистонов, которые крепят панель.

Затем следует удаление старых резинок. Делают это с помощью отрывания, затем — удаления остатков с помощью подручных инструментов. Если нужно убрать оставшийся клей, мелкие ошметки, применяют растворитель (внимательно следите, чтобы он не растворял лакокрасочное покрытие машины).

Далее нужно произвести очищение от пыли и различных загрязнений всего дверного проема, уделив особое внимание нижним частям. Можно сделать сухую чистку с помощью щетки и пылесоса

Если все же понадобилось помыть, то до установки резинок дайте поверхности хорошо просохнуть.

Снятие

Замена, регулировка или ремонт замка предусматривает его снятие, для чего следует произвести такие действия:

1. Снять с передней двери, где находится замок, обивку;
2. От рычага замка отсоединить: • Тягу внешней ручки; • Тягу замкового цилиндра;
3. Отсоединить тягу, снять внутреннюю ручку;
4. Снять наружный замок, отвернув два винта его крепления;
5. Снять внутренний замок вместе с двумя тягами — внутренней ручки и блокировки;
6. После снятия пластмассового держателя с блокировочной тяги, ее нужно отсоединить от рычага;
7. Сняв стопорную скобу, отсоединить от рычага тягу внешней ручки;
8. Если ваш ремонт предусматривает замену наконечника тяги, то, отворачивая его, обязательно подсчитайте, запоминайте или записывайте количество сделанных вами оборотов. Закручивать новые нужно на такое же количество оборотов, поскольку с помощью этих наконечников происходит регулировка длины тяг;
9. При установке нового замка, все работы следует выполнить в обратном порядке.
