Замена задних стоек и пружин своими руками

Как проверить амортизатор

Чтобы убедиться в его работоспособности, потребуется сделать следующее:

его зажимают в вертикальном положении;
поднимают до максимума;
быстро опускают.

Данный порядок действий нужно повторить несколько раз.

Следующие признаки свидетельствуют о выходе из строя этой детали:

наличие звуков во время вышеописанной процедуры;
заедание;
проваливание.

Такой амортизатор заменяют на новый. Однако перед этим лучше убедиться, не испорчен ли какой-нибудь отдельный его элемент. Если это так – то меняют только сломанное.

Порядок действия следующий:

шток вытаскивают по максимуму;
гайку откручивают;
достают фиксирующие элементы и собственно шток;
снимают цилиндр рабочий;
производят осмотр каждой детали.

При обнаружении дефектов их заменяют. Сборка производится в обратной последовательности.

После того как устанавливается клапан сжатия, необходимо убедиться, что его диски двигаются мягко. Заедание недопустимо.

Под конец стоит сообщить – в среднем по России новая стойка обойдется приблизительно в 3 тысячи рублей. Как видно, цена довольно серьезная, и потому есть смысл более аккуратно относиться к автомобилю и регулярно ухаживать за ним.

Для полного ознакомления с процессом советуем просмотреть ниже предложенное видео:

Замена

Перед началом работы закрепите автомобиль, включив вторую передачу, а также установив под колеса упоры. Начать лучше с очистки резьбовых соединений с помощью обычной металлической щетки, также их обрабатывают жидким ключом (проникающей смазкой). После чего, приступают к работе:

Для начала машину поддомкрачивают, и откручивают колесо. Рекомендуется для обеспечения безопасности под машину поставить подпорку;
Спинки с заднего сидения опускаются, далее необходимо снять кожух, прикрывающий гайку, находящуюся вверху и крепящую амортизатор. Ее откручивают обычным накидным ключом, учтите, шток обязательно удерживается, а то будет проворачиваться.
Следующим этапом снимается верхняя подушка, а также упорная шайба;
Открутите гайку, находящуюся на креплении внизу. Извлекается винт;
Стойка опускается. Аккуратно демонтируется нижняя подушка. Делается это по виткам пружины;
Амортизатор (конкретнее шток) автомобиля утапливается;
Пружина снимается в сборе (чехол, сжимающий буфер, крышка);
Стойка вытаскивается из задней арки;
Если на упорной чашке отсутствует верхняя прокладка изоляции, то нужно ее снять с машины;
На шток новой стойки надевают буфер, отвечающий за сжатие;
Устанавливаем стойку на нижнее крепление. Для этого, ставим ее в посадочное место, вставляем болт. На него желательно нанести смазку, подойдет «литол». Затягиваем гайку. Делать это нужно с моментом 66-88 Hm;
Немного вытягивается шток, а далее надевается упорная шайба и подушка снизу. Для удобства вытягивания штока, обязательно накручивается гайка;
Поверх крайнего витка пружины ставится прокладка для изоляции. Ее следует привязать, используя тонкую бечевку;
Пружина ставится на стойку, таким образом, чтобы виток попадал в выштамповку чашки;
Теперь пружина обязательно сжимается. Иначе, вы не сможете закрепить шток. Производится это с помощью домкрата, им поднимается вверх балка сзади. Для большего эффекта лучше располагать подъемное устройство строго внизу пружины. При поднятии, следите, чтобы шток попал строго в предназначенное для него отверстие;
На шток надеваем все детали. Накручивается гайка;
Ставится на место колесо. Машину спускают с домкратов;
Окончательно затягивается верхняя гайка. Делается это с моментом силы 50-61 Hm.

Стуки

Выполнить замену задних амортизаторов у ВАЗ 2110 необходимо сразу после того, как вы услышали характерные стуки сзади.

Следует грамотно подойти к этому вопросу, изучить по видео процедуру замены, проконсультироваться у специалистов и обязательно просмотреть руководство по эксплуатации вашего автомобиля.

Стуки возникают по разным причинам сзади, потому в этом следует разобраться более детально.

Если при движении по неровному участку наблюдаются стуки, амортизаторы, судя по всему, Вышли из строя. Единственное решение — замена на новые.
Если вы видите, что резиновые втулки рычагов износились, меняют подвески.
При осадке пружины она обязательно подлежит замене.
Стук — это вероятно признак слабой фиксации амортизатора или износа втулок проушин, выполненных из резины.
При перегрузке задней подвески или ее повреждения также возникает стук.
Если разрушились втулки рычагов подвески, задняя ось смещается, появляется стук.
Когда стук наблюдается от рычагов подвески, рекомендуется их заменить на новые.
Определить стуки можно и по загруженности задней части. Разгрузите багажник и не садите никого на второй ряд. Так проще разобраться, в чем причина — амортизаторах или пружинах.

Замена задних стоек и пружин своими руками

Задние амортизаторные стойки на моделях ВАЗ 2109-2108 приходится менять реже, чем передние, так как нагрузка на заднюю часть автомобиля несколько меньше. Да и что касается процесса замены, то он также намного проще, и справиться с этой работой можно без особых проблем. Для начала приведу ниже список тех инструментов, которые понадобится для этого ремонта:

ключи на 17 и 19
монтировка
смазка проникающая
вороток
трещотка
головка на 17 и 19
специальный ключ для откручивания опоры (для удерживания штока стойки от проворачивания)

Сначала необходимо слегка ослабить гайку крепления верхней опоры задней стоки, которая находится в стакане кузова — добраться можно из багажника:

В это время нужно удерживать шток от проворачивания специальным ключом. Хотя я все это делал обычными ключами, рожковым можно добраться до гайки, хоть и проблематично.

Затем необходимо сорвать болты заднего колеса, поднять эту часть машины домкратом и полностью снять колесо с автомобиля. И отвернуть гайку крепления нижней части задней стоки ВАЗ 2109-2108:

И вынимаем болт с обратной стороны. Если он не вынимается руками, можно аккуратно выбить его при помощи деревянного бруска и молотка:

Теперь берем монтировку и поддеваем стойку снизу, чтобы вывести ее из зацепления, как это показано на фото ниже:

Теперь остается открутить гайку опоры задней стоки сверху до самого конца:

И снизу теперь можно вынимать стойку руками:

Теперь можно без проблем снимать пружину, если требуется ее замена:

Если необходимо заменить стойку, то предварительно стоит снять пыльник и отбойник:

После чего можно брать новую стойку, устанавливать на нее пыльник, отбойник и пружину и ставить готовый модуль задней подвески на свое место. Цена задних стоек на ВАЗ 2109-2108 варьируется от 2500 до 5000 рублей в зависимости от производителя, за комплект — разумеется! Установка производится в обратной последовательности и сложностей возникнуть не должно!

Руководство к действию: замена передних стоек на ВАЗ 2109 своими силами

сборная частьПроцедура изъятия дефектного переднего гасителя колебаний начинается с манипуляций в подкапотном пространстве:

демонтировать заглушку верхней опоры;
установить специальный ключ, позволяющий предотвратить шток от проворота;
ослабить соединение с помощью двух рожковых ключей.

В дальнейшем на ВАЗ 2109 замена стоек производится в области подкрылков:

снять шарнир рулевой тяги, пользуясь съемником;
отметить краской расположение верхнего болта крепления стойки к поворотному кулаку, участвующего в процессе регулировки геометрии подвески (данная манипуляция обеспечит минимальное отклонение от ранее отрегулированного положения, что позволит без труда добраться до ближайшего СТО);

с помощью головки и рожкового ключа на «19» отвернуть две гайки, фиксирующие телескопический элемент относительно поворотного кулака;
выбить болты из посадочных мест;
отвести вращающийся кулак от стойки, принимая во внимание запрет на натяжку шланга гидросистемы тормозов;
отвернуть рожковым ключом на «13» три гайки, фиксирующие телескопический элемент относительно кузова (расположены в подкапотном пространстве);
изъять узел в сборе.

Последующие действия преследуют целью изъятие стойки из ранее демонтированной сборочной единицы. Операция может осуществляться в удобном для исполнителя месте по следующей методике:

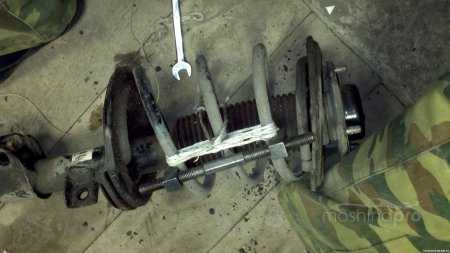

установить стяжки на пружины диаметрально-противоположным образом (величина захвата – не менее 5 витков);
равномерно вращая винты, сжать пружину до момента, когда последняя перестанет оказывать давление на чашку;
отвернуть гайку штока;
снять со стойки верхнюю опору, чашку, сжатую пружину, пыльник, буфер хода сжатия; наряду с заменой стоек передней подвески ВАЗ 2109 целесообразно произвести осмотр сопутствующих элементов системы амортизации.

Предварительная сборка нового амортизатора ведется следующим образом:

смонтировать на новой детали пыльник и буфер сжатия;
одеть сжатую пружину (короткий виток ориентирован наверх – к опоре);
поставить чашку пружины, верхнюю опору и шайбу;
установить и закрутить на несколько витков гайку;
демонтировать стяжки пружин.

Окончательный монтаж собранного амортизатора ведется в обратной последовательности. После окончания процедуры обязательно необходимо посетить «сход-развал».

Причины выхода из строя стойки задней

Их существует достаточно много, но чаще всего встречаются такие:

истирание задним колесом локера защищающего саму стойку;
излом рассматриваемого элемента в районе нижних сайлентблоков.

Последнее часто происходит, когда затяжка фиксирующего болта производилась без нагрузки.

сайлентблок имеет разного рода повреждения – трещины или другие дефекты;
резиновый уплотнитель и пыльник утратили упругость;
деформировался сжимающий буфер;
имеются трещины непосредственно на пружинах.

Подобные проблемы требуют немедленной замены стойки или отдельных ее элементов – в противном случае есть риск излома ее и возникновения еще больших повреждений, ликвидировать которые гораздо труднее.

Как показывает практика, многие автолюбители, для того чтобы обойтись без стяжки пружин, срезают с них по нескольку витков. Этим, в числе прочего, достигается и понижение клиренса. Делать так не стоит ни в коем случае.

Процедура замены

Для таких работ нужны следующие приспособления и инструменты:

комплект отверток;
набор ключей;
домкрат;
емкость для слива амортизационной жидкости.

Порядок действий следующий:

на КПП переключают рычаг на первую скорость;
задок машины домкратом приподнимают (оба колеса должны находиться в воздухе);
подставляют надежную опору;
забирают домкрат;
демонтируют старые стойки.

Если требуется полностью их заменить, то на этом процесс разборки завершается. Когда же нужно произвести ремонт какого-либо отдельного элемента, следует выполнить еще такие действия:

снять пыльники, втулки и буфер;
убедиться, что ни них нет заметных изъянов;
промыть амортизатор (именно его загрязнение чаще всего приводит к поломке);
проверить задние сайлентблоки;
собрать стойку и установить на место.

Все действия выполнить одному человеку самостоятельно очень трудно – потому стоит попросить помощи у товарища. В частности, напарнику придется направлять шток в стакан. Далее:

устанавливают пружину;
вытягивают полностью амортизатора шток;
надевают ухо нижнее и зажимают все болтом как можно сильнее.

Замена задней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Задняя стойка — она выполняет функцию удерживания автомобиля на дороге, не даёт ему сильно крениться в поворотах, а так же удерживает автомобиль на дороге во время наезда на кочку и тем самым он не теряет управление от этого, кроме того стойки доставляют либо дискомфорт (Если не качественная стойка), либо же наоборот доставляет удовольствие от езды и делает автомобиль более плавным и уверенным на дороге.

Примечание! Для того чтобы поменять стойку, вам нужно будет взять с собой: Набор гаечных ключей, в котором у вас будут присутствовать крупные ключи приблизительно «на 17» и «на 19», кроме этого вам понадобится ещё отвёртка, а так же можно будет запастись воротком и к нему накидными головками! (Ещё возьмите с собой разводной ключ или здоровые пассатижи)

Где находится задняя стойка? Из заголовка можно уже предполагать что раз задняя, то и находится она в задней части автомобиля, но где же именно знают не все, поэтому чуть ниже вы можете увидеть фото, на котором колесо с автомобиля снято и можно практически полностью увидеть саму стойку.

Примечание! Любая стойка автомобиля, не важно передняя или задняя состоит из двух важных вещей, а именно из самого амортизатора (Указан на фото выше красной стрелкой) и соответственно из пружины (Указана синей стрелкой) которая держит автомобиль и на даёт ему опуститься на слишком низкую высоту, ну и в некотором плане пружина смягчает удар при наезде на кочку, но всё же самым основным агрегатом благодаря которому удары амортизируются при наезде на кочку, является сам амортизатор!

Когда нужно менять заднюю стойку? Чтобы узнать когда она пришла в негодность, нужно ехать в специализированный автосервис и у них пройти технический осмотр автомобиля (У них есть специальный прибор для этого) который и скажет нуждаются стойки в замене или же нет, но всегда удаётся до ехать до автосервиса (К примеру вы живёте в селе, где нет сервиса который специализируется именно по подвески), поэтому в этом случае вам нужно проверить стойки на исправность самому, а именно посмотрите на них вить где они находятся вы уже знаете, и если вы вдруг обнаружите на них следы масла то нужно производить замену и побыстрее (Касается только амортизаторов), так же на всех деталях включая и саму пружину не должно быть деформаций, а именно пружина не должна быть в трещинах, ну и в завершение отметим пару фактов, если при наезде на кочку в последнее время у вас начали происходить стуки, а так же если автомобиль ведёт себя расхлябано в поворотах и легко очень закидывается на бок, то это всё говорит о неисправности стоек которые и нужно вам будет в таком случае заменить.

Примечание! Проведите небольшой эксперимент который поможет выявить неисправность стоек, для этого положите руки на крайнюю часть заднего крыла у автомобиля и покачайте автомобиль и после этого когда крыло будет находится в нижней точки, сразу уберите руки с него и если машина после этого качнётся сперва вверх, потом вниз и остановиться то со стойками всё в порядке, а если она будет плавать не переставая или будет более одного раза качаться, то стойки придётся вам заменить! (Такую операцию проделайте с каждой стороны, то есть если к примеру с задней левой стороны автомобиль будет плавать, а с правой будет жестко стоять на место, то неисправна только левая стойка и она нуждается в замене)

Причины поломки

Есть две основные причины, из-за которых задние амортизаторы начинают «плохо себя вести»:

При езде заднее колесо может постепенно стирать локер, выполненный из пластика. Он служит для защиты стойки. С течением времени колесо все ближе подбирается к стойке;
Если отломление произошло по нижнему сайлентблоку, виновником является болт, удерживающий ее. Его попросту не затянули под требуемой нагрузкой.

Изношенные старенькие аморты

Меняя стойку, обратите особое внимание на данный болт. Если вновь допустите ту же ошибку, в скором времени опять придется делать ремонт

Признаки неисправности

Обратите внимание на характерные признаки, которые говорят вам о необходимости предпринять меры по устранению проблем с задними стойками

Признак	Особенности
Видоизменился сайлентблок	На этом элементе могут появляться трещины, различного рода дефекты, изъяны. Это говорит об износе, потому следует заменить аморт
Прокладки и пыльник потеряли свою упругость	Пока эти элементы работают, но с виду явно обмякли. Это серьезный сигнал о том, что в скором времени резиновые компоненты порвутся и это приведет к печальным, дорогостоящим последствиям
Поврежден или деформирован буфер сжатия	Все в системе функционирует под высоким давлением. И если прокладка не выполняет свои задачи должным образом, давление воздействует на буфер, и он ломается
На пружине образовались трещины	Здесь все более чем логично и понятно. При появлении следов деформации пружины ее следует обязательно заменить. Параллельно вы сможете проверить, в каком состоянии остальные узлы

Сайлентблок

Замена

Для замены или частичного ремонта вам предстоит пройти достаточно трудоемкий путь.

Вам потребуется следующий набор инструментов и материалов:

Набор отверток;
Набор гаечных ключей;
Домкрат;
Напарник.

Заранее определитесь, собираетесь ли вы менять все в сборе, либо хотите поменять только поврежденные элементы задней стойки. От этого зависит объем ваших закупок.

Можно приступать к работе. Опираясь на наши инструкции и предоставленные видео уроки, вы сумеете своими руками выполнить замену задних стоек.

Включите КПП в режим первой передачи.
Поднимите задние колеса с помощью домкрата.
Установите опоры, усилив надежность фиксации вашего авто в заданном положении.
Демонтируйте стойки. Для этого сначала идем к багажнику, снимает декоративную резиновую заглушку, которая располагается сверху крепления стойки. Все лишнее из багажника при этом лучше убрать.
Возьмите накидной ключ на 17 и рожковый ключ на 6. С их помощью вы сможете накидным открутить гайку, а рожковый пригодится для того, чтобы при этом придерживать шток амортизационной стойки.

Процесс снятия

Все, это позволяет вам без проблем извлечь крепежную гайку, опорную шайбу, пружинную шайбу и верхнюю подушку.
Теперь переходим под автомобиль, чтобы завершить начатое.
Возьмите ключ с головкой на 19 и демонтируйте крепежный болт амортизатора к задней балке. Извлеките его.
В некоторых случаях с демонтажем этого болта могут возникать проблемы, поскольку он попросту прикипает. Для этого предварительно обработайте болт всемогущим средством WD40, и дайте время для вступления в реакцию.
Если даже этот метод не помог, тогда придется взять наставку и попросту выбить крепежный элемент.
Далее снимаем наш амортизатор вместе с пружиной.
Не забывайте, что при таких манипуляциях чаще всего прокладка пружины остается на кузове. Она прилипает к металлу. Многие забывают ее достать, из-за чего возникают трудности при обратной установке. Не допускайте эту ошибку.
Зачистите все посадочные места, дабы вам было удобнее и выглядело все это эстетичнее. Плюс аккуратность никогда не помешает для продления срока службы новых запчастей.
Чтобы вам было удобнее, прокладку примотайте на новую пружину изолентой, либо закрепите ее тонкой проволокой. Так она не начнет сползать, когда вы начнете установку.
Собирая узел обратно с уже новой задней стойкой, не забудьте убедиться, что возвышающая часть чашки пружины смотрит в направление колеса.
Нижний конец стойки фиксируйте гайкой и болтом, но при этом затягивать крепежи не нужно пока что.
Используя рычаг вашего домкрата, поднимите и опустите заднюю часть автомобиля. Это нужно для того, чтобы в результате завести шток амортизатора в отверстие кузова вашей девятки.
Поставив пружину на место, вытяните шток амортизатора на всю его длину.
Вставьте шток в нижнее ухо и зафиксируйте болтом.
Под балку подставьте домкрат, и начните манипуляции подъемным механизмом.
Пружина начнет сжиматься при этом, а шток двигаться в сторону стакана.
Вы или ваш помощник должны быть начеку в автомобиле, чтобы успеть подцепить с помощью отвертки шток и обеспечить ему верное направление.
Как только шток встанет на место, работу можно считать практически завершенной.
Зафиксируйте шток, не забыв при этом вставить подушку, шайбу и гравер. Все это надежно фиксируется.
Теперь можно опустить машину на собственные колеса и полноценно затянуть болт нижнего крепления амортизатора.

Этап обратного монтажа

Менять задние стойки в сборе проще и быстрее, нежели демонтировать, разбирать старую стойку, искать в ней дефекты и заменять отдельные поврежденные компоненты. Но это требует меньше финансовых затрат.

Поменять стойки не так сложно, даже если у вас имеется небольшой опыт в подобных делах. Но при отсутствии таковых, обязательно обращайтесь к проверенным автосервисам. Не рискуйте собственным автомобилем, иначе последующий ремонт окажется еще сложнее и дороже.
