Как заменить сайлентблоки без съемника 2106

Модернизация подвески ВАЗ 2106

Сегодня многие владельцы классических «Жигулей» совершенствуют свои автомобили и вносят изменения не только во внешний вид, салон, силовой агрегат, но и в подвеску. ВАЗ 2106 — машина с широким полем деятельности для тюнинга. Единственным ограничением являются финансовые возможности владельца. Остановимся на основных моментах по доработке подвески.

Усиленные пружины

К установке усиленных пружин на «шестёрке» прибегают в том случае, когда необходимо сделать подвеску жёстче, поскольку многих не устраивает её мягкость.

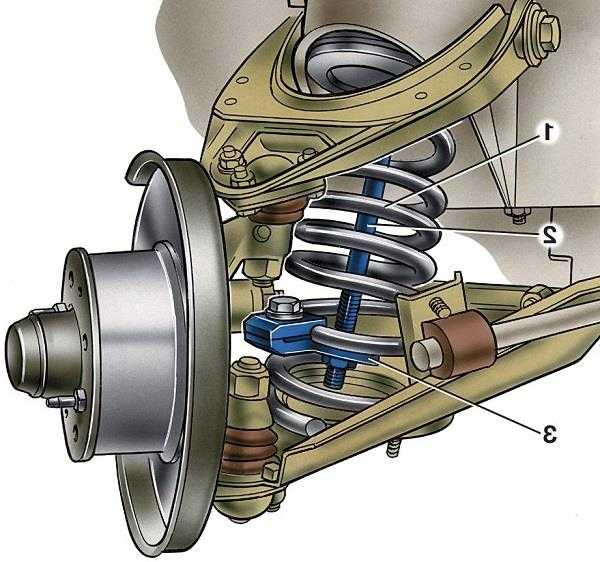

На передок автомобиля часто ставят пружины от ВАЗ 2121 вместе с усиленной подушкой. Такие упругие элементы имеют несколько большую толщину витка и жёсткость. Заднюю подвеску в основном оснащают пружинами от «четвёрки». В дополнение к ним устанавливают демпферы от «Нивы», что будет особенно актуально для тех машин, которые ездят на газу, поскольку оборудование весит немало.

Владельцы ВАЗ 2106 часто меняют штатные пружины на элементы от «Нивы»

Пневмоподвеска

Одним из вариантов модернизации подвески является установка пневмостоек. После внедрения такой конструкции становится возможным изменять дорожный просвет и в целом повысить уровень комфорта. Автомобиль получает ходовые качества, схожие с поведением импортных автомобилей. При установке пневмоподвески переоборудованию подлежит как передняя, так и задняя система амортизации. Для этого приобретается комплект необходимого, который включает в себя:

• компрессор;
• соединительные элементы;
• пневмостойки;
• датчики и др.

Комплект пневмоподвески состоит из ресивера, компрессора, пневмобаллонов, соединительных элементов

Заводская подвеска «шестёрки» на пневматическую меняется в таком порядке:

1. Снимаем с подвески пружины.

2. Практически полностью отрезаем отбойник и делаем отверстие под монтаж пневмостойки в нижней чашке и верхнем стакане.

3. Устанавливаем пневмобаллоны.

4. Подвеску передка также полностью разбираем.

5. Навариваем на нижний рычаг пластину для возможности монтажа подушки, при этом убираем крепление стабилизатора.

6. В пластине сверлим отверстие под нижнее крепление пневмостойки.

7. Дорабатываем мелочи и устанавливаем пневмобаллон.

8. Аналогичные действия повторяем с другой стороны.

9. В багажнике устанавливаем компрессор, ресивер и оставшееся оборудование.

10. Блок управления подвеской располагаем в доступном месте.

11. Подключаем пневмостойки и электрику в соответствии со схемой, которая идёт в комплекте.

Видео: установка пневмоподвески на классические «Жигули»

Электромагнитная подвеска

Ещё один вариант совершенствования подвески автомобиля — электромагнитная подвеска. Основа такой конструкции — электрический двигатель. Он может работать в режиме демпфирующего и упругого элемента. Работой управляет микропроцессор. Подвеска такого типа устанавливается вместо штатных амортизаторов. Уникальность конструкции заключается в практически безотказной работе. Плюс ко всему в ней заложен высокий уровень безопасности. Если по какой-то причине на подвеску перестанет подаваться питание, система сможет перейти в механический режим благодаря электромагнитам. Наиболее популярными производителями таких подвесок являются Delphi, SKF, Bose.

Электромагнитная подвеска работает под управлением микроконтроллера, обеспечивает более высокую плавность хода и безопасность

Подвеска ВАЗовской «шестёрки» не выделяется своей сложностью. Поэтому и отремонтировать её под силу владельцам этого автомобиля. Определить и устранить неисправности можно ознакомившись с пошаговыми инструкциями. При появлении первых признаков неполадок, с ремонтом затягивать не стоит, поскольку повышенному износу будут подвергаться и другие элементы подвески.

Замена сайлентблоков

Замена сайлентблоков на ВАЗ 2106 должна производиться строго по времени выработки ими ресурса или даже при небольшой изношенности. Лучше поменять два небольших элемента сейчас, чем спустя неделю менять весь мост, верно?

Во-первых, если есть возможность, то сменить шарнир лучше на СТО у профессионалов. И заранее, а не тогда, когда колеса уже не слушаются руля. Во-вторых, если было решено сменить сайлентблок самостоятельно, то нужно:

• максимально придерживаться техники безопасности: шарниры даже в расслабленном состоянии испытываю нагрузки — можно пораниться;
• почти все шарниры находятся в труднодоступных местах и, чтобы их достать, надо демонтировать некоторые механизмы, а это может быть опасно;
• заменять парные шарниры лучше по возможности комплектом, чтобы не создавать перенапряжений во время приработки;
• использовать надо максимально качественные сайлентблоки, ведь от их качества почти наверняка зависит ресурс всего автомобиля;
• придерживаться порядка монтажа-демонтажа;
• если есть возможность, то перед заменой сайлентблоков на ВАЗ 2106 лучше посмотреть обучающее видео.

Операция снятия и замены производится с помощью приспособлений для выпрессовки и запрессовки резинометаллических шарниров! Сначала нужно определить изношенный сайлентблок. Как уже было сказано, шарниры располагаются во всех местах, куда только можно было их установить. Чаще всего и быстрее всех износу подвержены резинометаллические шарниры, расположенные на подвеске автомобиля впереди и сзади.

Стоит сразу отметить, что замена передних сайлентблоков и замена задних сайлентблоков на ВАЗ 2106 практически не различаются между собой. Только требуют снятия немного разных механизмов для доступа к шарнирам. Демонтаж:

1. Автомобиль следует подготовить для снятия шарниров, следуя обычным указаниям, как перед ТО.
2. Авто должно находиться на ровной горизонтальной поверхности, чтобы была возможность поднять его на домкрате и вывесить колеса.
3. Очистить все разбираемые крепежные и резьбовые соединения с помощью металлической щетки и приникающей смазки.
4. Отключить провод «минуса» АКБ от «массы».
5. Снять колесо, а противоположное по диагонали колесо зафиксировать упором.
6. Ослабить при помощи штатного торцевого ключа крепления четырех болтов.
7. Установить опорную часть домкрата в гнездо кронштейна на днище автомобиля и поднять колесо.
8. Отвернуть болты на колесе.
9. Ключом на 22 отвернуть обе гайки по бокам оси рычага и снять шайбы.
10. Полым болтом съемника выпрессовать шарнир, удерживая болт от проворачивания и затягивая гайку.
11. Снять шарнир.
12. Аналогично снять с противоположной стороны оси.

Монтаж производится в обратном порядке.

Сайлентблоки используются в конструкции автомобилей всех моделей. Они представляют собой резиновые вставки между деталями подвески, применяются для поглощения вибрации и, соответственно, для продления бесперебойной эксплуатации ходовой части машины. Сами сайлентблоки подвергаются весьма высоким нагрузкам, что приводит к их частому выходу из строя.

В данной статье мы подробно расскажем о том, как выполняется замена сайлентблоков на автомобиле ВАЗ-2106, приведем пошаговую инструкцию и полезные рекомендации, благодаря которым вы сможете выполнить эту довольно сложную процедуру своими руками, не привлекая специалистов автосервиса.

Инструменты и принадлежности, необходимые для замены сайлентблоков

В первую очередь вам потребуется подготовить все необходимые инструменты. Без них будет довольно сложно добраться до сайлентблоков в автомобиле ВАЗ-2106 и демонтировать вышедшие из строя детали. Итак, для качественного и удобного выполнения ремонта понадобятся:

• специальные приспособления для демонтажа шаровых опор, верхнего рычага, снятия и установки нового шарнира, выполненного из металла и резины, а также для распрессовки дальних рулевых наконечников;
• рожковые, накидные и торцовочные ключи на 13, 22 и 24 миллиметра;
• домкрат;
• комплект монтировок;
• тонкое и острое зубило, которое позволит аккуратно и без снятия рычага демонтировать нижние сайлентблоки;
• молоток.

Кроме того, вам потребуется подготовить новые компоненты подвески, которые будут устанавливаться на автомобиль. Сегодня лучше всего покупать полиуретановые сайлентблоки, которые отличаются от обычных увеличенным в несколько раз сроком службы.

Но если ваша цель выполнить ремонт с минимальными затратами, то можно обойтись и традиционными резиновыми деталями.

Задняя подвеска

Конструкция задней подвески ВАЗ 2106 является зависимой, поскольку колёса связаны с кузовом чулком заднего моста (ЗМ), фиксация которого обеспечивается четырьмя продольными и одной поперечной тягой.

Конструкция задней подвески ВАЗ 2106: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Балка заднего моста является основным элементом задней подвески, на котором фиксируются как составляющие системы амортизации, так и полуоси с редуктором.

Основным элементом задней подвески является балка

Амортизаторы и пружины

Демпферы задка выполняют такую же функцию, как и спереди. Они фиксируются верхней частью к кузову, а снизу к балке. Упругий элемент снизу упирается в чашку ЗМ, сверху — через резинки в кузов. Пружины имеют ограничители хода сжатия в виде цилиндрических упоров, на торцах которых закреплены резиновые отбойники. На днище закреплён дополнительный отбойник, предотвращающий удары картера заднего моста об кузов при сильном сжатии подвески.

Реактивные тяги

Для исключения продольного перемещения моста используются 4 штанги — 2 короткие и 2 длинные. От поперечного перемещения предотвращает тяга Панара. Штанги крепятся через резинометаллические изделия одной стороной к балке, другой — к кузову.

Реактивные тяги заднего моста удерживают его от продольных и поперечных смещений

Передняя подвеска

Передняя подвеска ВАЗ 2106, состоит из нескольких основных частей. Основным соединяющим элементом подвески, являются два поперечных рычага, расположенные сверху и снизу. Между ними находится стабилизатор поперечной устойчивости.

Для обеспечения поворота колеса, оба крепежных рычага соединены с поворотной цапфой, с помощью специальных шарниров. Такой вид соединения очень прочный, и состоит из стали, окутанной тефлоновой тканью. Также, помимо защитной ткани, имеется и кожух, предотвращающий попадание грязи в шарнир.

Внутри шарнирного механизма, всегда должна находиться смазка. При длительной эксплуатации, она может израсходоваться, и детали будут работать на сухую, что приведет к скоротечной поломке. Для того, чтоб избежать данных неприятностей, достаточно доливать смазку в кожух шарнира, используя для этого специальное отверстие.

Сама поворотная цапфа (кулак) имеет округлую форму, и соединяется с колесом с помощью винтового соединения. На кулаке расположены четыре винта, которые продеваются в отверстия на диске колеса, и с внешней стороны, на данные винты надевается гайка.

Для того, чтоб при наезде на неровность, колесо амортизировало, передняя подвеска имеет амортизаторы, а также, фиксатор, который не дает колесу упираться в колесную арку. Таким образом, защищая колесо и арку от трения и износа.

Замена сайлентблоков ваз 2106

Сайлентблок устанавливается на рычаги подвески автомобиля, это один из важных элементов подвески. Сайлент-блок состоит из двух металлических  втулок и резиновых вставок.

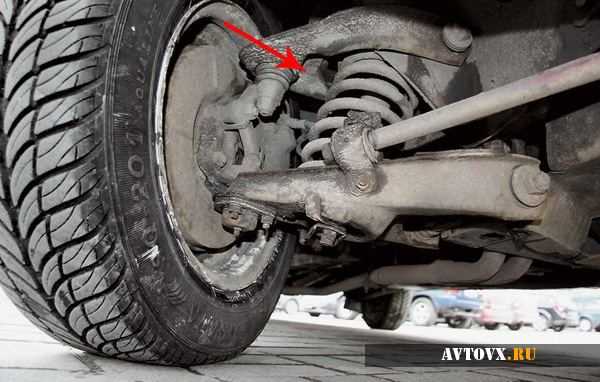

Фото нижнего рычага подвески автомобиля. Под цифрой 1 показана шаровая опора, 2 — рычаг, 3 — ось рычага (в попечечном сечении квадрат), 4 — сайлентблок.

Где находится сайлентблок?

Сайлентблок связывает элементы крепления реактивных тяг, крепления амортизаторов, крепления стабилизатора поперечной устойчивости, крепления коробки переключения передач, опоры балок, штанг задней подвески.

Для чего нужен сайлентблок?

Сайлент-блок существует для того, чтобы воспринимать и гасить колебания, передающиеся от других элементов подвески машины. Устройство сайлентблока позволяет воспринимать и поглощать колебания во всех плоскостях одновременно, сайлент блок выдерживает радиальные, осевые и угловые нагрузки.

На какой элемент подвески машины приходится самая большая нагрузка? Ответ — сайлентблок. Именно, поэтому сайлентблоки довольно быстро изнашиваются. При сильном износе сайлентблоков колеса автомобиля раваливаются или сходятся. Развал-схождение в этом случае бесполезное занятие, да к тому же и деньги просто так на ветер. Заменить сайлентблоки достаточно сложно, тем более, если этот процесс по ремонту автомобиля делать в первый раз.

Заменить сайлентблоки

можно как в автосервисе, так и в домашних условиях. Сейчас появились технологии по восстановлению изношенных сайлентблоков, восстановление происходит специальными оборудованиями — вулканизаторами. Восстановление старых сайлентблоков дешевле покупки новых.

Сколько стоит восстановить изношенный сайлентблок? В России в автосервисах, где имеются специальные вулканизаторы производят восстановление изношенных сайленблоков стоимотью от 700 до 1800 рублей.

Как заменить сайлентблоки на ваз 2106? Для замены сайлентблоков на «шестерке» потребуются следующие инструменты: ключи на 13 (две штуки), ключ на 22, специальные приспособления для снятия и установки сайлентблоков на нижний рычаг ваз 2106. Вместо специальных приспособлений для снятия и установки сайленблоков на рычаг можно использовать втулки с внутренним диаметром большим диаметра сайлентблока и длиной такой, чтобы можно было установить на ось рычага шайбу и накрутить гайку. Это инструменты, если уже сняли рычаги. А для того чтобы снять рычаги подвески машины, нужно поставить автомобиль на домкрат, снять колеса, освободить вилку от шаровых опор, освободить рычаг от балки.

Порядок снятия сайлентблоков с рычага:

1 зажать в тиски ось рычага подвески

2 выкрутить болты с оси рычага с обоих сторон

3 далее, идет использование специального приспособления для снятия сайленблоков или обычной втулки: вдеваем втулку в ось рычага и путем затяжки гайки выпрессовываем сайленблоки. Опорная часть втулки должна упираться в рычаг.

4 после выпрессовки, вытаскиваем ось рычага с сайленблоком

5 затем, снимаем сайленблоки с оси рычага, оставив при этом вторую шайбу

6 вставить ось рычага во втулку и также выпрессовать второй сайлентблок

7 произвести визуальный осмотр рычага подвески на пригодность использования его в эксплуатации

8 установка сайлентблоков производится в обратном порядке. Для запрессовки новых сайлентблоков втулку упираем в наружную обойму сайлентблоков. Контрольные затяжки гаек оси рычага производить после установки на машины ваз 2106.

интересные материалы: Замена подшипников ступицы ВАЗ 2106, Передняя балка Ваз 2106, Как заменить шаровые опоры, Кенгурятник, Замена диска сцепления ваз 2107

Комментарии:

• Назад

• Вперёд

Замена резиновых втулок тяг задней подвески

Необходимость в замене резиновых шарниров возникает при их повреждении или износе и требует снятия продольных и поперечной штанг. Тяги задней подвески «шестерки» одним концом крепятся к кронштейнам, установленным на полу автомобиля, а вторым – к кронштейнам, установленным на балке заднего моста. Схема задней подвески «классики» поможет лучше разобраться в расположении ее деталей.

Для проведения ремонтных работ вам понадобятся гаечные ключи «на 19». Демонтаж деталей выполняйте в таком порядке:

• Снимите верхние (короткие) тяги. Для этого отверните гайки и выбейте болты.
• Снимите длинные реактивные штанги. Чтобы их демонтировать, надо отсоединить нижний шарнир заднего амортизатора и отвести его в сторону. Затем надо отвернуть крепежные гайки, снять пружинные шайбы и болты, которые крепят штанги к балке.
• Чтобы снять поперечную тягу надо отвернуть крепление этого элемента к кронштейну кузова и задней балки и выбить болты.

Все резиновые шарниры, которые применяются в тягах задней подвески автомобиля ВАЗ 2106, схожи между собой, хоть и отличаются по размерам. В проушины штанг они запрессованы с натягом, поэтому для их замены вам понадобятся: специальные оправки для установки, кисточка, раствор мыла в воде и большие слесарные тиски. Работу следует выполнять так:

Удалите из резинового шарнира металлическую распорную втулку с помощью тисков и оправки, а затем выпрессовывайте из штанги сам резиновый шарнир.
Смочите мыльной водой внутреннюю часть проушины тяги, внутреннюю полость и внешнюю поверхность резинового шарнира. Смочите также распорную втулку.
При помощи оправок и слесарных тисков запрессуйте сначала шарнир в заднюю тягу, а потом распорную втулку в сам резиновый шарнир.
Аналогичный ремонт проводят для всех снятых деталей

При этом важно не перепутать резиновые элементы, предназначенные для коротких и длинных тяг, поэтому лучше свериться с каталожными номерами.

Ремонтируя авто, можно провести небольшой тюнинг задней подвески «шестой модели». Для этого металлические распорные втулки необходимо укоротить на 2мм. При помощи такого нехитрого усовершенствования можно увеличить ресурс шарнирного соединения в 2-3 раза, при этом устойчивость задней оси значительно повышается.

Установку тяг на автомобиль производят в обратном порядке.

Как заменить пружины и амортизаторы?

При большой осадке автомобиля или поломке, пружины задней подвески «Жигулей» требуют замены. Проводя процедуру ремонта, одновременно можно поменять и вышедшие из строя амортизаторы. Как правило, перед выходом этих деталей из строя, наблюдается вытекание амортизаторной жидкости.

Ремонтировать амортизаторы в домашних условиях нет смысла. Практика показывает, что даже детали, отремонтированные в специальных мастерских, быстро выходят из строя. Замена пружин задней подвески «шестерки» выполняется в следующем порядке:

• Отворачивают крепежные гайки нижних болтов амортизаторов.
• Сдвигают болты и демонтируют распорные втулки.
• Отодвигают амортизаторы и снимают дистанционные и распорные втулки.
• Таким же образом разбирают верхние точки крепления амортизаторов.
• Демонтируют амортизаторы.
• Для разгрузки пружин поднимают автомобиль при помощи домкрата.
• Замена пружины задней подвески «Жигулей» производится с помощью монтажных лопаток, которыми выводят ее витки из опор.
• Монтаж новых деталей выполняют в обратном порядке.

Замена задней подвески «Лады» требует довольно сильного поднятия задней части кузова, поэтому особого внимания требует гибкий тормозной шланг, повредить который очень просто. Аккуратность в работе также позволит вам избежать неприятностей, связанных с «выстреливанием» пружины из своего места.

Как видите, устройство задней подвески ваз 2106 не представляет сложностей, а ее ремонт вполне по силам любому автолюбителю.

Заменяйте на автомобиле ваз 2106 пружину задней подвески при наличии у нее механических повреждений или значительной осадки. Признаки осадки пружины: ухудшение плавности хода, частые «пробои» подвески; видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, появившиеся в процессе эксплуатации; сильно выраженные следы соударения витков пружины. По длине под нагрузкой 2950 Н (305 кгс) пружины разделяются на две группы: — группа А — длина больше 273 мм; — группа В — длина равна или меньше 273 мм. Пружины задней подвески имеют маркировку краской по наружной стороне витков: группа А — желтой краской; группа В — зеленой. Верхний и нижний витки пружины одинаковые. Для замены на автомобиле ваз 2106 пружины задней подвески вам потребуются: два ключа «на 19», монтажная лопатка. ПОЛЕЗНЫЙ СОВЕТ Замену пружин удобнее выполнять на подъемнике с помощником. 1. Если вы работаете на подъемнике, установите под балку заднего моста опору и опустите автомобиль, слегка нагрузив подвеску. ПРИМЕЧАНИЕ Если вы работаете на смотровой яме, пункт 1 выполнять не надо. 2. Отсоедините от заднего моста нижний шарнир амортизатора (см. «Замена амортизатора задней подвески»). Отведите амортизатор в сторону, чтобы он не мешал работать.

3. Поднимите автомобиль, чтобы разгрузить пружину. Оперев монтажную лопатку на опору пружины, выведите нижний виток пружины из опоры вперед по ходу автомобиля ваз 2106. ПРЕДУПРЕЖДЕНИЕ

5. Снимите нижнюю прокладку пружины с опоры на балке заднего моста.

6. Снимите верхнюю прокладку пружины с опоры на кузове. ПРИМЕЧАНИЕ

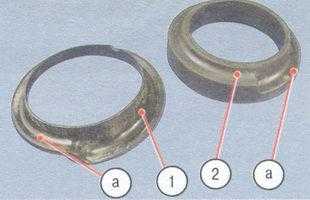

7. Закрепите на новой пружине новые прокладки (например, изоляционной лентой) так, чтобы их винтовые поверхности совпадали с витками пружины. ПРИМЕЧАНИЕ

9. …совпали винтовые поверхности нижней прокладки и опорной чашки на картере заднего моста. 10. Установите на место снятые детали в порядке, обратном снятию. ПРИМЕЧАНИЯ Устанавливайте на автомобиль ваз 2106 слева и справа пружины задней подвески одной группы. Пружины меняйте парами и вместе с прокладками. Устанавливайте пружины одного класса с пружинами передней подвески. В исключительных случаях, когда в передней подвеске установлены пружины класса А, допускается установка в заднюю подвеску пружин класса В. ПОЛЕЗНЫЙ СОВЕТ Оптимальным при снятии и установке пружин является применение каких-либо универсальных стяжек пружины из числа имеющихся в свободной продаже.

На автомобилях ВАЗ «Классика», устанавливался одинаковый тип подвески. Не исключение и модель 2106. Еще с 1984-го года, данный автомобиль обладал задней зависимой, и передней независимой подвеской. Более детально ознакомиться с ее строением, можно прочитав данную статью.

Задняя подвеска

Задняя подвеска ВАЗ 2106, имеет зависимый тип. Основой подвески является ось, на обоих концах которой располагаются крепежные кулаки. Сама балка, помимо того, что держит колеса, имеет в своей конструкции карданный вал, который передает крутящий момент от карданной передачи на ведущие колеса. Именно поэтому, конструкция задней подвески предусматривает зависимый тип.

Сама же задняя балка держится на четырех опорах: 2-ух нижних опорных штангах, и 2-ух верхних. Обе штанги прикреплены к кузову, и фиксируют заднюю подвеску таким образом, чтоб она могла сдвигаться только под определенным углом, не превышая его.

Дополнительным креплением задней балки является поперечная штанга. Она расположена от одного края задней оси, к другому, при этом, находясь под углом. К ней, с обеих сторон, также под углом, крепятся два амортизатора.

Помимо амортизаторов, обеспечивающих плавное прохождение дорожных неровностей, задняя подвеска также имеет и две пружины. Они располагаются около внутренней части заднего колеса. Внутри каждой пружины, имеется специальный стабилизатор, который контролирует максимально допустимое сжатие пружины.

Вместо поворотного кулака, как на передней подвеске, сзади устанавливаются тормозные барабаны, к которым и крепятся колеса. Принцип крепления такой же, как и на передней подвеске: с помощью четырех гаек и винтов с резьбой.
