Как устроена тормозная система на Ладе Веста?
При покупке автомобиля автолюбители уделяют очень большое внимание тормозной системе. Так как эта система отвечает за безопасность и удобство езды
Неграмотно спроектированные и непродуманные тормоза могут стать причиной дорожно-транспортных происшествий и причинить собственнику автомобиля массу мелких неудобств.
В своем последнем творении (Lada Vesta) АвтоВАЗ проявил массу новшеств, начиная с дизайна, двигателя и заканчивая ходовой частью автомобиля
Тормозная система Лада Веста также не была обделена вниманием разработчиков и претерпела множество изменений и усовершенствований
Какие задние колодки стоят на Лада Веста
| Каталожный артикул / номер | Цена в рублях |
| Оригинальные | |
| ATE03.0137-0394.2 | От 1600 |
| PILENGABSP8454 | От 1300 |
| Колодки Лада Веста артикул (аналоги) | |
| FORD 1433865 | От 1100 |
| Brembo P68033 | От 100 |
| FENOX BP53013 | От 900 |
| Amiwa CD1841 | От 1100 |
| LYNXauto BS-5717 | От 1350 |
| *цены указаны состоянием на 07.04.2019 года. |
Вывод
Перед покупкой сверьте номера каталожных артикулов, проверьте целостность изделия, наличие упаковки, даты и номера партии.
Старайтесь приобретать оригинальную продукцию, которую рекомендует завод-изготовитель. Дешевые аналоги не славятся качеством, соответствием размеров. Ресурс эксплуатации «неоригинала» на 25 – 35% короче заводской детали.
Какие передние тормозные колодки установлены по умолчанию: в зависимости от комплектации модель оснащена накладками от Lada или Renault. Точные данные указаны в руководстве по эксплуатации авто.
Извлечение старых колодок
Рассмотрим ситуацию без использования автоподъёмника – тем, у кого он есть, процедура замены известна.
Ставим машину на ровной площадке с твёрдым покрытием, фиксируем ручным тормозом. Проверяем уровень тормозной жидкости в бачке и, если он на отметке max, резиновой грушей откачиваем до риски min.
Под задние колёса устанавливаем упоры в направлении «назад», баллонным ключом ослабляем крепёжные болты передних колёс и с помощью домкрата приподнимаем одну из полуосей передней части автомобиля. После того, как колесо повисло, устанавливаем страховочный упор под порог кузова на случай срыва домкрата (за неимением можно подложить под порог запасное колесо), выкручиваем до конца колёсные болты и снимаем колесо.
Поворачиваем руль так, чтобы нужный тормозной диск оказался вывернутым из-под крыла наружу. Для наглядности описания процедуры приведём спецификацию деталей тормозного механизма переднего колеса в разобранном состоянии.
Мощной слесарной отвёрткой с плоским жалом максимально утапливаем поршень в цилиндр, вставив жало в щель между поршнем и внутренней колодкой, при этом следует контролировать поступление тормозной жидкости в бачок во избежание её перелива.
Затем накидным ключом «на 13» отворачиваем болт, крепящий скобу к нижнему направляющему пальцу, удерживая при этом сам палец рожковым ключом «на 15».
После отдачи болта откидываем скобу, не отсоединяя от неё тормозного шланга, по оси верхнего пальца вверх, после чего вынимаем старые тормозные колодки из гнёзд-направляющих и вынимаем их пружинные скобы.
Барабаны Весты и Гранты и отличия в конструкции
Смотреть на то, какие задние тормоза на Лада Веста устанавливают сейчас, без удивления не получится. Снимаем колесо и видим: никаких крепёжных элементов на корпусе нет.
Задний барабан, серийная Лада Веста

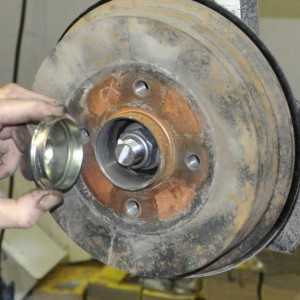

На самом деле, один элемент будет скрыт под колпаком. Отбейте колпак, и всё станет ясно.
Понадобится накидной ключ «на 30», но не спешите! Первым делом, чтобы снять барабан, нужно выполнить действия:
- Отпустить ручник;
- Тонкой отвёрткой надо вращать храповик вверх, чтобы свести колодки друг с другом.
Нужное отверстие – одно из четырёх
Храповик в тормозном барабане регулирует настройку узла в целом. Но запоминать, сколько оборотов было сделано, вовсе не требуется. Наоборот, перед выполнением монтажа регулировку выставляют на минимум.
Если бы на Ладу Весту установили даже задние дисковые тормоза, всё было бы проще, чем с «барабаном новой конструкции». На Ладе Гранте барабаны – другие.
Гранта и её задние тормоза
Раньше откручивались две шпильки, и этого было достаточно. Датчик ABS тоже снимался просто: отключали разъём и выкручивали саморез. На Весте такой вариант не предусмотрен.

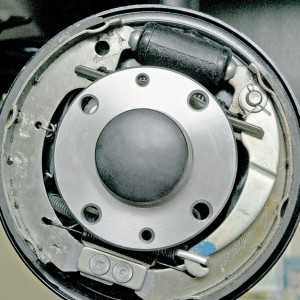

Что можно видеть внутри барабана
Не будем спорить с тем, какие задние тормоза были выбраны для установки на Лада Веста. Надёжность барабанов можно считать хорошей, а с переходом к новому поколению она повысилась. Можете убедиться в этом сами.
Один вид тормозного цилиндра теперь внушает уважение: корпус покрыт рёбрами и выполнен по технологии литья. В конструкции используется распорная планка, правда, с ней совместимы только оригинальные колодки. Поэтому колодки от Гранты (например, 2108-3502090) категорически не подходят.

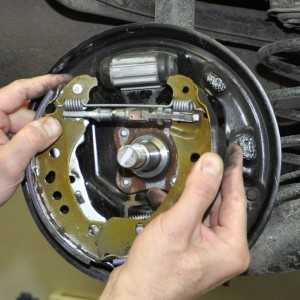

С колодками соединяется распорная планка
Планка сжимается, если крутить храповик вверх. И наоборот.
Пара слов о датчике
Датчик ABS появился ещё на Грантах, а также на вторых Калинах. Но там он крепится просто.
Разъём датчика и крепёжный винт
Зная о том, какие задние тормоза на Лада Веста устанавливают сейчас, предупреждаем: не ищите похожий разъём с обратной стороны барабана. Он расположен очень неудобно. Проще выполнять демонтаж, ничего не снимая и не откручивая. Главное – не повредить корпус датчика (см. фото).
Пластиковый корпус датчика ABS
Из конструкции барабана Весты исчез тахометрический диск. И это – большая удача! Сам диск при замене колодок легко повреждался.
DSC_9324
Механизм автоматической регулировки зазора между колодками и барабаном выполнен в виде составной распорной планки.
При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками. Эта же система поддерживает стояночный тормоз в постоянно рабочем состоянии без всяких регулировок.
Осмотр кузова из салона Lada Vesta
После осмотра передней панели в салоне специалисты автосервиса заявили, что, судя по стыкам и качеству материалов, она начнёт скрипеть уже через полгода. Специалисты заметили, что уплотнения автомобильных стёкол не очень качественные, соответственно, через некоторое время пользования электрическими стеклоподъемниками на стёклах будут появляться царапины от набивающейся пыли и грязи.
Замена лампочек передних фарах будет удобной. Руки спокойно достают до ламп в моторном отсеке. А вот замена лампочек задних фар будет осложнена тем, что необходимо будет отгибать обивку багажника. Также сложно нащупать патрон лампы от задней фары. Кроме того, стоит отметить наличие заглушек в передних подкрылках, благодаря которым облегчается доступ к лампам противотуманных фар.
В таблице ниже мы приводим стоимость всех работ по ремонту автомобиля Lada Vesta, которые озвучили специалисты частного независимого автосервиса.
Замену колодок автомобиля Lada Vesta проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм.
Работу проводим на ровной площадке, смотровой канаве или эстакаде.
Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию необходимо выполнить для того, чтобы при вдавливании поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.
Металлической щеткой очищаем от грязи и коррозии пружинные скобы и посадочные места колодок в их направляющей.
Для замены чехла верхнего направляющего пальца необходимо отвернуть болт верхнего крепления скобы к пальцу и снять скобу с направляющей колодок. Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…
Аналогично заменяем колодки на другой стороне автомобиля.
В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается
Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться, колодки могут сильнее обычного греться, вплоть до появления легкого дыма и запаха, особенно в жаркую погоду.. https://www.youtube.com/embed/zAOeWh3Efdc
Источники
- http://autoruk.ru/lada-vesta/tormoza-lada-vesta/remont-perednikh-tormozov-lada-vesta
- http://motormania.ru/auto-pomosh/lada-vesta-stoimost-rabot.html
- http://www.zr.ru/content/articles/852978-lada-vesta-zamenyaem-kolodki-tormoznyx-mexanizmov-perednix-koles/
Колодки и их артикулы для дискового механизма задней тормозной системы Лада Веста
1400 рублей за комплект
Как таковых жалоб на эти запчасти от владельцев лада веста не поступало, также можно отметить бюджетный ценник и сравнительно высокое качество колодок этого производителя. Поэтому рекомендуем приобретать колодки, устанавливаемые на заводе.
Колодки на дисковом тормозном механизме меняются на
20-30 тысячах километрах пробега, данное число индивидуально и зависит от манеры езды определенного водителя, поэтому при замене задних колодок ориентироваться только на пробег не рекомендуется. При износе колодок вы обязательно почувствуете ухудшение в торможении, в редких случаях может появится посторонний звук
Кроме того, обратите внимание на работу ручного тормоза, ситуации когда ручной тормоз слабо удерживает автомобиль, говорят о сильном износе задней тормозной системы
Процедура замены задних колодок мало отличается от передних, поэтому вы можете воспользоваться инструкцией из статьи по замене передних колодок. Единственное отличие это тросик ручного тормоза, подведенный к суппорту, однако он никак не препятствует работе по замене тормозного механизма.
На Лада Веста с двигателем 1,6 литра устанавливаются барабанные тормоза, вследствие чего колодки и артикулы будут отличаться. Кроме того, их замена будет трудоемкой. Колодки на такой системе служат дольше дисковых, их средний ресурс
100 тысяч километров пробега, опять же эта цифра варьируется от манеры езды водителя. В некоторых случаях колодки изнашивались лишь к 200 тысячам километров.
Что можно сказать по износу тормозных колодок?
По состоянию и характеру износа фрикционных накладок можно многое сказать о состоянии и работоспособности тормозного механизма.
1. Равномерный износ колодок с двух сторон, тормозной диск ровный без повреждений. В данном случае волноваться не стоит — у Вас исправная тормозная система.
2. Полностью износились фрикционные накладки, выступают тормозные заклепки — колодки использовались сверх нормы. В данном случае колодки под замену, а тормозной диск нужно осмотреть и при обнаружении повреждений тоже придется поменять.
3. Одна колодка изношена сильнее другой. В таком случае что-то заедает — либо поршень, либо направляющая. Здесь необходимо провести полную ревизию — очистить подвижные детали тормозной системы и нанести смазку. Колодки заменить на новые.
4. Неравномерный износ обеих колодок. В данном случае произошло заедание одного из направляющих пальцев суппорта. Решение: очистка направляющих и замена смазки.
5. Проточки по фрикционной накладке. Причина: неравномерный износ тормозного диска. Решение: замена колодок и тормозного диска.
6. Трещины на фрикционных накладках — перегрев колодок. Решение: замена тормозных колодок на новые, ревизия тормозов.
7. Неравномерный износ тормозных накладок обеих сторон — неправильная установка колодок. Проверка и замена колодок на новые.
Замена рабочего цилиндра тормозов задних колес
Устанавливаем автомобиль на подъемник и затормаживаем задние колеса стояночным тормозом
Снимаем заднее колесо.
Отпускаем рычаг ручного привода тормоза.
Снимаем тормозной барабан.
Снимаем верхнюю стяжную пружину.
Раздвигаем тормозные колодки.
Отворачиваем штуцер крепления тормозной трубки 4, рисунок 4, к колесному цилиндру 2 заднего тормоза и устанавливаем заглушки на тормозную трубку и в отверстие колесного цилиндра.
Головкой на 10 отворачиваем болты 3 крепления колесного цилиндра 2 к щиту 1 заднего тормоза и снимаем цилиндр.
Установка рабочего цилиндра
Очищаем элементы заднего тормоза.
Устанавливаем колесный цилиндр на щит заднего тормоза и закрепляем его болтами. Момент затяжки болтов 7 — 11 Нм (0,7 — 1,1 кгс.м).
Извлекаем заглушки из отверстий колесного цилиндра и тормозной трубки и заворачиваем штуцер тормозной трубки в отверстие колесного цилиндра. Момент затяжки штуцера 14 — 20 Нм (1,4 — 2,0 кгс.м).
Устанавливаем верхнюю стяжную пружину.
Устанавливаем распорную планку.
Проверяем наружный диаметр тормозных колодок и при необходимости регулируем.
Устанавливаем тормозной барабан, как указано выше.
Устанавливаем заднее колесо.
Прокачиваем тормозную систему и при необходимости гидропривод сцепления.
После этого проверяем эффективность тормозов.
Не могу не похвалить Весту в движении: управляемость у неё что надо. И на 100 километрах в час, и на 140 рулить этой машиной приятно. Но вот «робот» с его тягой к пинкам и задумчивости я с удовольствием заменил бы на «механику» или гидромеханический «автомат».
Задняя подвеска даже на трамвайных рельсах давала пинка под «пятую точку», на «лежачих полицейских» она срабатывала до отбоя, отзываясь неприятными ударами. Конечно, управляемость превыше всего, но для наших дорог хотелось бы чего-то более длинноходного.
А что скажут о салоне мастера? Долго ощупывали панель, причём больше всего интересовали стыки и материалы. Пообещали, что через полгода она станет скрипеть. Посмотрим, пока в салоне тихо.
Звук поднимающегося и опускающегося стекла водительской двери вызвал у них опасение за будущую сохранность этих самых стёкол: в уплотнения набиваются пыль и грязь, отчего возможно быстрое появление царапин.
К передвижению заслонок блока климат-контроля прислушивались как врачи к сердцебиению пациента. Да, звуки заслонки издают странные. При смене направления, скажем, со стекла в ноги раздается тихое похрустывание.
В целом салон, конечно, комфортный и пока вызывает положительные эмоции. Некоторые незначительные недостатки спишем на то, что это автомобиль не C и не D-сегмента. Криминального ничего нет, ничто не отваливается и не откручивается. Нам остаётся посмотреть хотя бы на замену лампочек.
Источники
- http://autoruk.ru/lada-vesta/tormoza-lada-vesta/remont-tormoznykh-mekhanizmov-zadnikh-koles-lada-vesta
- http://www.kolesa.ru/lada/jeto-vam-ne-zhiguli-obsluzhivanie-i-remont-lada-vesta-2015-12-25
Как Лада заботится о вашей безопасности?
Лада Веста имеет в своем арсенале особую адаптивную систему, которая предназначена для обеспечения максимального удобства процесса торможения. В автомобиль встроена электроника, которая определяет быстроту и степень усилия нажатия на педаль водителем. Это позволяет достичь максимально быстрой и своевременной остановки автомобиля в любой ситуации. Компьютер имеет мгновенную реакцию и заботится о безопасности водителя Лады Веста непрерывно, на протяжении всей поездки.
Также Lada Vesta оснащена встроенной электронной системой, предназначенной для распределения усилий. Она включается в тот момент, когда показатели нагрузки на дисковые и барабанные тормоза выходят за пределы установленной нормы. Эта система перераспределяет уровень нагрузки, и Lada Vesta продолжает движение без заносов.
Помимо всех перечисленных нововведений, Lada Vesta имеет систему курсовой устойчивости, которая отвечает за следующие функции автомобиля:
- при необходимости определенные (в зависимости от ситуации) колеса Лады Веста самостоятельно притормаживают и создают оптимальные условия для движения;
- может меняться крутящий момент;
- передние колеса Lada Vesta самостоятельно перенаправляются в правильную сторону.
Такие свойства позволяют Ладе держать верный курс во время резких поворотов. Траектория движения не отклоняется от нормы за счет торможения заднего колеса, расположенного внутри. Использование этой технологии позволяет водителю иметь хорошую управляемость Lada Vesta постоянно.
