Замена задних тормозных колодок

Когда нужно менять колодки

Периодичность замены задних колодок в 2 раза меньше передних. Так как они имеет меньшую нагрузку при торможении.

В среднем пробег, который они могут пройти без замены равен 60-90 тыс. км. Конечно, эти цифры примерны, так как условия эксплуатации и манера езды у каждого водителя индивидуальная. Бывают такие случаи, что колодки могут быть изношены уже к 30 000 км.

Менять колодки необходимо, если:

1. Толщина накладки менее 1,5мм. При такой толщине колодка уже не выполняет свои функции и просто не способна эффективно затормозить автомобиль.
2. Накладка начинает отслаиваться от основания. Использование колодки с такой проблем недопустимо. Накладка может оторваться и попасть во вращающиеся части и застрять в них что приведет к клину колеса.

Толщина накладки

Чтобы проверить толщину накладки нет необходимости снимать барабан . Достаточно лишь снять специальную резиновую заглушку позади барабана и оценить ее состояние.

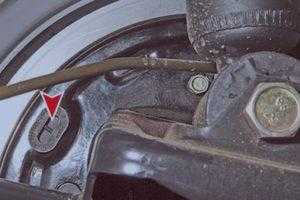

Заглушка для проверки состояния задних колодок

Подготовительные процедуры

Итак, если вы решили установить новые колодки, обратите внимание, что они продаются исключительно комплектом. Поодиночке их менять нельзя, не менее двух, на обоих передних или задних колесах разом

Для того чтобы провести процедуру нужно будет провести некоторые подготовительные процедуры. Рассмотрим их вкратце:

• подготовьте набор гаечных ключей, которые будут использоваться в работе, а также молоток и минусовую отвертку;
• удостоверьтесь в том, что уровень тормозной жидкости ниже максимального. Если ее много, частично нужно будет ее слить;
• поднимите машину на домкрате, снимите с ручника.

Когда все будет готово, можно приступать. О том, как проходит работа, далее.

Процесс смены передних колодок

Возникнуть такая потребность может, когда:

• толщина трущейся накладки меньше нормы (1,5 мм);
• накладки запачканы маслом, что приводит к снижению эффективности работы тормозов;
• произошло отслоение накладки от металла;
• возникли различные углубления/сколы;
• при торможении слышны посторонние звуки (скрипы).

После того как вы определитесь, какие колодки поставить на приору, нужно убедиться в том, что у вас есть весь необходимый инструмент (его немного):

• ключи на 13 и на 17;
• отвертка плоская и зубило;
• молоток;
• щетка и тряпка.

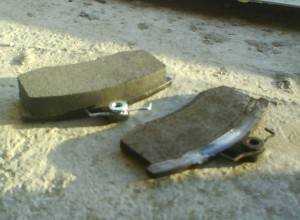

Передние тормозные накладки

Чтобы провести замену неисправных тормозных колодок на приору, вам, кроме вышеперечисленного, потребуется запастись свободным временем и терпением, поскольку вы, скорее всего, непрофессионал, и не все сразу может получиться. Замена передних тормозных колодок лада приора должна проводиться в специально отведенном для этого месте, где машину можно будет удобно для вас зафиксировать (гараж). Приобрести тормозные колодки можно как в специализированном магазине, так и заказать по интернету. Но лучше, конечно, товар видеть, иначе заказать можно одно, а привезут совершенно другое.

После того как авто на месте в нужном положении, не забудьте об установке противооткатных клиньев. Приступаем к самому интересному.

Устранение неисправностей:

• сначала необходимо снять колесо спереди, после чего тормозной механизм при помощи щетки/тряпки следует очистить;
• если вы обнаружите, что в тормозном цилиндре соответствующей жидкости много, потребуется ее откачать, иначе она может в последующем мешать нормальному «оживлению» колес;
• устанавливаем между внешней колодкой и суппортом отвертку, чтобы можно было надавить на цилиндр. Упираясь в первую деталь, вам необходимо оттянуть до упора вторую;
• при помощи отвертки необходимо устранить угол неплоской шайбы: или отбить его зубилом, или же по возможности отогнуть;
• воспользовавшись ключом на 13, необходимо выкрутить крепежный болт скобы — в этом может помочь и другой ключ, который мы взяли заранее;
• когда вы поднимете корпус освободившейся скобы, сможете беспрепятственно достать поврежденные автоколодки;
• весь тормозной механизм нужно будет хорошенько почистить от грязи и ржавчины, но при этом очень постараться не навредить цилиндру, в частности, его защитному чехлу.

Установка новых элементов:

• перед установкой их нужно подготовить;
• когда будете ставить передние колодки на приоре на место, проследите, чтобы пружины и их край были параллельны друг другу;
• применяя оба ключа, ставим и прикручиваем корпус скобы на место;
• ставим колесо, которое ранее снимали.

Оказывается, замена тормозных колодок на приоре — не такой уж и сложный процесс. После того как все детали на своих местах, с помощью педали тормоза возвращаем поршень и доливаем в цилиндр тормозную жидкость до нужного уровня. Замена передних тормозных колодок в целом займет не более 2 часов.

Диагностика

Для того чтобы произвести диагностику барабана и понять подойдет ли он к дальнейшему использованию его на автомобиле или же подлежит непосредственной замене необходимо демонтировать его с автомобиля. После демонтажа необходимо оценить его состояние.

Первым оценивается состояние рабочей поверхности, на ней не должно быть большой выработки, глубоких борозд от колодок, трещин и сколов.

Видны полоски выработки на тормозном барабане

Следующим этапом проверки будет замер внутреннего диаметра рабочей поверхности. Если диаметр внутренней поверхности барабана не более 201,5 мм то его можно использовать дальше по назначению. Для того чтобы замерить внутренний диаметр рабочей поверхности необходимо воспользоваться штангель-циркулем или же обычной ученической линейкой.

Каталожный номер и стоимость рекомендованных аналогов родных задних тормозных колодок для Лада Приора

Родные задние колодки испытывают меньшую нагрузку во время остановки авто, поэтому справляются с торможением без перегрева. Однако, многие автовладельцы отмечают, что оригинальные расходники скрипят. Поэтому взамен их лучше поставить любой аналог из нижеприведенных таблиц.

Таблица — Рекомендуемые аналоги 21080-3502090-01

Производитель колодок	Артикул	Примерная цена, рубль
Road House	4129.00	1280-1500
Brembo	S 41 503	1550-1800
FiT	FT0024	1250-1470
Trialli	GF 231	900-1300
TRW	GS8210	1060-1500

Производитель колодок	Артикул	Примерная цена, рубль
TRW	GS8210	930-1150
Profit	50010240	620-700
Bosch	986487813	850-1000
ATE	3013702312	980-1200
Road House	412900	1300-1500

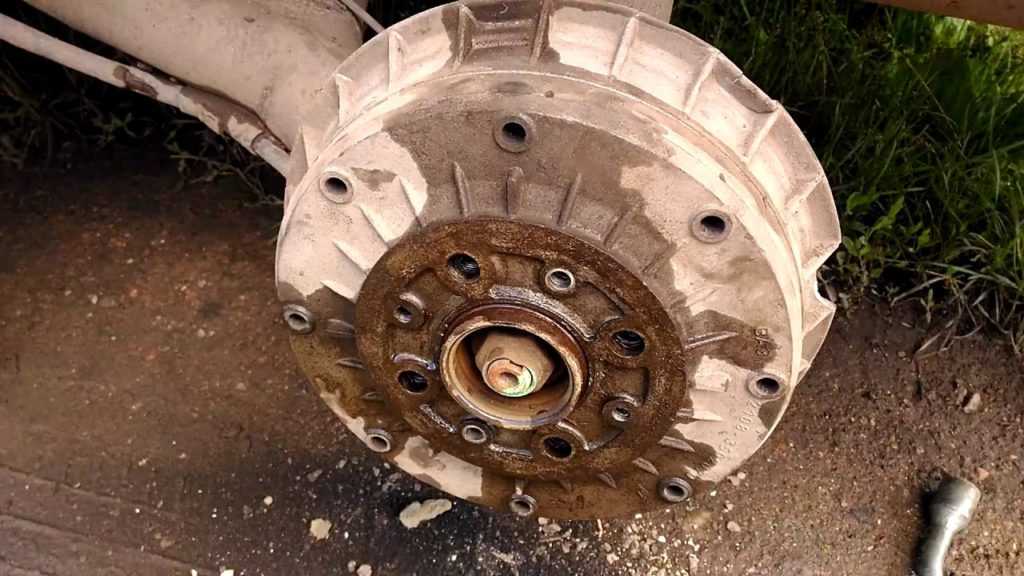

Как снять задний барабан

Перед тем как приступить к замене, необходимо подготовить инструмент.

Для замены понадобится:

• Трещотка;
• Ключ или головка на «7»;
• Смазка «WD-40»;
• Молоток и деревянный брусок;

Ход работы:

Снимаем заднее колесо предварительно подсократив автомобиль и подложив упоры под передние колеса.

Заливаем смазку «WD-40» на кольцо ступицы.

Откручиваем трещоткой с головкой на «7» или ключом на «7» направляющие колеса.

Далее можно снять барабана вкрутив выкрученные направляющие в другие отверстия на барабане имеющие резьбу.  Данные направляющие послужат своего рода съемником барабана.

Сборку необходимо осуществлять в обратной последовательности.

Отличия

Колодки Приоры имеют различные исполнения и очень важно знать, какие именно установлены на ваш автомобиль. Если авто оборудовано системой ABS, то и колодки необходимо приобретать именно для авто с ABS, от модификаций Приоры без антиблокировочной системы тормозов (АБС) они не подойдут

Колодки имеют конкретное исполнение для автомобилей с системой ABS и без нее. Отличие заключается в том, что у колодки с антиблокировочной системой есть специальное отверстие для датчика АБС, а у обычной такового нет.

 Увидеть различия колодок можно на примере этой фотографии.

Элементы заднего тормозного механизма: 1 — фронтальная колодка автомобиля без наличия АБС; 2 — фронтальная колодка автомобиля с наличием АБС; 3 — распорка колодок; 4 — верхняя стяжная пружина колодок; 5 — палец привода ручного тормоза; 6 — шайба пальца; 7 — шплинт пальца; 8 — задняя колодка авто с наличием АБС; 9 — задняя колодка авто без наличия АБС; 10 — привод ручного тормоза; 11 — нижняя стяжная пружина колодок;

Порядок работы при замене задних колодок автомобиля Лада Приора

Для начала необходимо поднять заднюю часть автомобиля домкратом и подставить надежные упоры помимо домкрата. Затем постараться снять барабан, для чего необходимо открутить две направляющие шпильки:

Повторюсь, если обычном способом барабан снять не получается, то можно открутить гайку крепления ступицы и снять его вместе с ней. В итоге, получается даже удобнее, так как ступица не будет мешать при снятии механизмов тормозов:

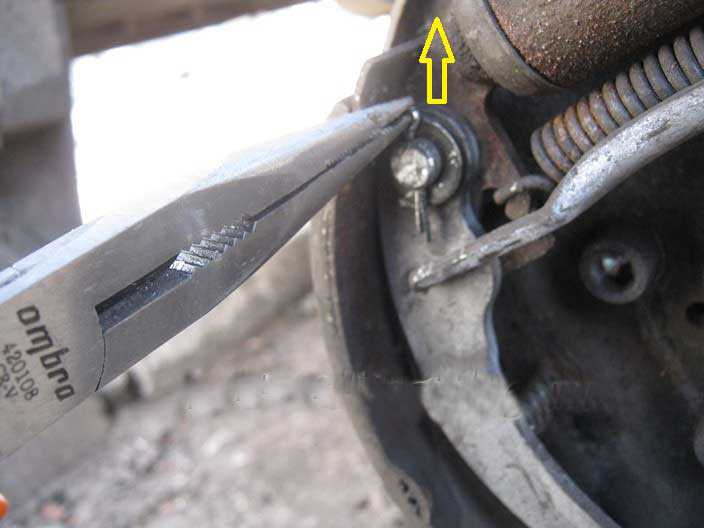

Теперь нам понадобится такой инструмент, как длинногубцы. Ими необходимо извлечь шплинт рычага ручного тормоза, как показано наглядно на снимке ниже:

Затем можно приступать к демонтажу правой пружины снизу, поддев ее либо отверткой, либо оттянув немного пассатижами, пока она на соскочит:

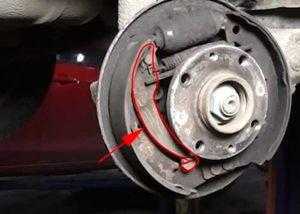

Далее с обеих сторон нужно снять маленькие пружинки, которые фиксируют колодки в вертикальном положении, они находятся по бокам. На фото ниже это очень хорошо видно:

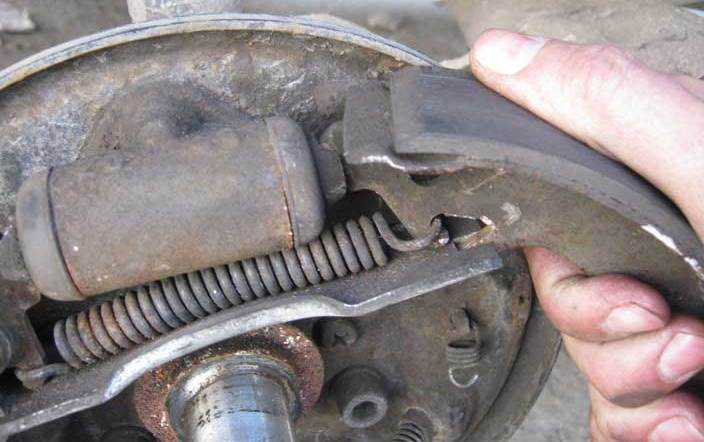

Когда с ними справились, можно пытаться снять колодки. Для этого даже не обязательно извлекать верхнюю пружину, можно просто приложив большое усилие, развести их в верхней части в стороны:

Тем самым освободив от пластины, они самопроизвольно упадут вниз:

При замене задних колодок на Приоре стоит учесть одну немаловажную деталь, что после установки новых, барабан может просто напросто не одеться. Если такое случилось, то необходимо ослабить немного трос ручника, который находится под днищем автомобиля в задней его части. Ослаблять нужно до тех пор, пока барабан не оденется без лишних препятствий. Устанавливаем все снятые детали в обратной последовательности и не забываем, что первые несколько сот километров не стоит прибегать к резкому торможению, так как механизмы новые и должны притереться.

Ход работы

Первоначально необходимо снять одно или два колеса сразу. Как только вы справитесь с этой задачей, нужно скрутить штифты и демонтировать тормозной барабан. Делается это путем сбивания. Воспользуйтесь проставкой и молотком, чтобы не погнуть конструкцию.

Далее выполняем следующие действия:

1. К тормозной колодке прицеплены две пружины. Их необходимо поочередно снять. Сначала в ход идет верхняя деталь, затем нижняя.
2. Далее наступает очередь прижимной пружины. Снимаем ее.
3. Теперь перед вами доступна передняя колодка, и демонтировать ее будет несложно.
4. Как только первая колодка снята, необходимо устранить распорную планку.
5. Теперь наступает очередь второй прижимной пружины, которая удерживает заднюю колодку. Выводим из зацепления.
6. Извлекаем рычаг детали из отверстия наконечника тросика ручника, извлекаем шплинт.
7. Последний шаг — демонтаж шайбы и пальца. Все. Задняя колодка доступна для демонтажа.

Перед тем как установить новые детали, необходимо очистить систему от грязи и пыли, скопившихся внутри. Сборка осуществляется в обратном порядке, но с некоторыми нюансами. Во-первых, вернуть в зацепление прижимную пружину не так и просто, поэтому здесь нам поможет нижняя стяжная пружина. Зацепите ее за конец прижимной и отверткой подтяните к колодке. Поршни должны переместиться к середине цилиндра, это делается с помощью специальных монтажных лопаток.

Как только работы будут окончены, необходимо откалибровать колодки. Для этого хватит нескольких нажатий на педаль тормоза. Если какие-либо моменты остались вам непонятными, вы можете просмотреть видеоинструкцию на нашем сайте. В работе нет ничего сложного, необходимо лишь выделить немного времени.

Замену задних тормозных колодок на автомобиле Lada Priora выполняют при следующих условиях: расшаталось заклепочное соединения фрикционных накладок с основанием колодки, толщина фрикционных накладок стала меньше предельно допустимой 1,5 мм, а так же при повреждение или замасливание рабочей поверхности. Замену колодок рекомендуется проводить с каждой стороны, не зависимо от состояния. Одновременная замена предотвратит появление заносов при торможение из-за разного технического состояния колодок. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Включите первую передачу, подложите подкладки под передние колеса. После чего снимите колесо с ремонтируемой стороны.
• Проверьте уровень тормозной жидкости в бачке. Если она находится на отметке максимум или выше, то жидкость необходимо откачать. Данный шаг необходим для противодействия вытекания жидкости при сдавливание тормозных поршней при последующей посадке барабана на свое место.
• Открутите два стопорных шплинта и снимите тормозной барабан.

Далее приступаем к демонтажу колодок. В первую очередь необходимо снять верхнюю и нижнюю стяжные пружины. Для этого с помощью плоскогубцев аккуратно выводим концы пружин из зацепления с пружинами.

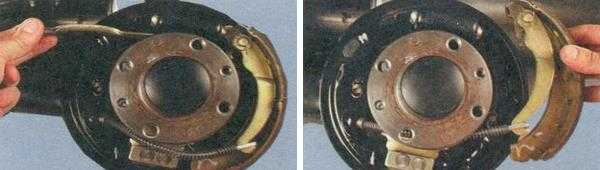

Далее снимаем направляющую пружину передней колодки, после чего аккуратно снимаем саму колодку.

Снимите разжимную планку. Далее снимаем направляющую пружину задней колодки и саму колодку, отсоединив от нее наконечник тяги привода стояночного тормоза.

С задней колодки необходимо снять рычаг привода ручником. Для этого пассатижами извлекаем стопорный шплинт, шайбу и втулку. Переставьте рычаг на новую.

На этом ремонтные работы по снятию и замене задних тормозных колодок на автомобиле Lada Priora завершены. Произведите их замену, после чего установку выполните в обратной последовательности. Так как наружный диаметр по фрикционным накладкам увеличился, возможны проблемы с монтажом тормозного барабана. Для удобства монтажа, необходимо сжать поршня тормозных цилиндров с помощью двух монтажных лопаток. А так же острым ножом сточить фаску на колодках. Так же проверьте состояние барабана, возможно на его рабочей поверхности образовалась фаска от выработки, если она присутствует, сточите ее с помощью напильника, при этом работать необходимо аккуратно, чтобы не повредить рабочую поверхность.
