Операции по снятию заднего амортизатора Лада Ларгус
Если работа будет проводиться на подъемнике, не снимайте оба амортизатора одновременно при вывешенной задней части автомобиля, так как опускание балки задней подвески ниже допустимого предела может привести к «выстреливанию» пружин задней подвески из упоров.
1. Установите автомобиль на смотровую канаву. Включите I передачу и установите упоры под передние колеса. 2. Откройте дверь задка.
3. На автомобиле с кузовом универсал откиньте сиденье третьего ряда вперед до упора в сиденья второго ряда… 4. …или снимите и выньте их из салона.
Стенки багажного отделения автомобиля с кузовом фургон не имеют облицовок, поэтому для доступа к верхнему креплению пункты с 3 по 7 не выполняются.
5. Снимите накладку арки заднего колеса
6. Выверните шесть винтов (рис. 1)
7. …и снимите каркас накладки арки
8. Снимите с верхнего крепления амортизатора защитный резиновый колпак.
9. Отверните гайку 12 (рис. 2) крепления штока амортизатора, удерживая шток заднего колеса.
10. Снимите шайбу 11…
11. …и верхнюю резиновую подушку 10.
12. Выверните болт крепления амортизатора к рычагу задней подвески.
13. Снимите амортизатор с автомобиля.
14. Снимите со штока амортизатора нижнюю резиновую подушку 8 в сборе с распорной втулкой 9.
15. Выньте распорную втулку из подушки.16. Снимите шайбу 7.
17. Снимите со штока амортизатора буфер сжатия 6 в сборе с защитным чехлом 5.
18. Разъедините защитный чехол и буфер сжатия.
19. Снимите защитный колпачок 4.
20. Замените поврежденные детали крепления амортизатора.21. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите шток. Убедитесь, что он перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, замените его при повреждении резьбы в верхней части штока. 22. Установите амортизатор в порядке, обратном снятию, Гайку верхнего и болт нижнего крепления амортизатора окончательно затягивайте на автомобиле, стоящем на земле. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните болт нижнего крепления амортизатора к рычагу моментом 105 Н*м, гайку верхнего крепления амортизатора моментом 14 Н*м. 23. Аналогично замените второй амортизатор.

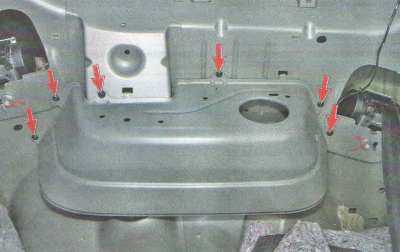

Рис. 1. Расположение винтов крепления каркаса накладки арки заднего колеса Лада Ларгус

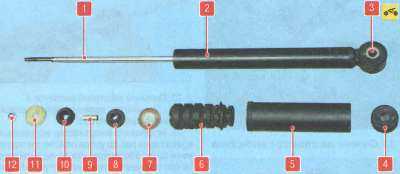

Рис. 2. Детали крепления амортизатора задней подвески Лада Ларгус: 1 — шток амортизатора; 2 — рабочий цилиндр амортизатора; 3 — проушина нижнего крепления; 4 — защитный колпачок; 5 — защитный чехол; 6 — буфер сжатия; 7 — шайба; 8 — нижняя резиновая подушка; 9 — распорная втулка; 10 — верхняя резиновая подушка; 11 — шайба; 12 — гайка крепления штока амортизатора
