Замена ступичного подшипника задней подвески

Подшипник ступицы переднего колеса — замена

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»). 2. Снимаем декоративный колпак с колеса (см. «Колесо — замена»). 3. Подкладываем противооткатные упоры под передние колеса автомобиля. Попытка отвернуть гайку оси ступицы без выпрямления ее замятого края может привести к повреждению резьбы на оси. 4. Постукивая по кернеру молотком, отгибаем замятый в проточки вала привода край гайки (в двух местах).

5. Помощник нажимает педаль тормоза и удерживает ее в нажатом положении. 6. Торцовым ключом на 30 мм с длинным воротком ослабляем затяжку гайки ступицы переднего колеса.

7. Снимаем переднее колесо (см. «Колесо — замена») и отворачиваем гайку ступицы. 8. Снимаем суппорт тормозного механизма, не отсоединяя от него тормозной шланг (см. «Суппорт переднего тормозного механизма — снятие и установка»). 9. Снимаем тормозной диск (см. «Тормозной диск — снятие и установка»). 10. Отворачиваем два болта крепления шаровой опоры к поворотному кулаку (см. «Шаровая опора стойки — снятие и установка»). 11. Отворачиваем на несколько оборотов гайки крепления верхней опоры стойки к кузову (см. «Стойка передней подвески — снятие и установка»). 12. Отжав нижний рычаг подвески вниз, отводим нижний конец стойки в сторону и выводим из ступицы хвостовик наружного ШРУСа (см. «Привод переднего колеса — снятие и установка»).

13. Упираем лапы съемника в поворотный кулак и, вращая гайку болта, выпрессовываем ступицу из поворотного кулака.

14. Съемником сжимаем и снимаем стопорное кольцо с наружной стороны подшипника ступицы.

15. С обратной стороны поворотного кулака съемником сжимаем и снимаем другое стопорное кольцо подшипника ступицы.

16. Устанавливаем приспособление и выпрессовываем подшипник из поворотного кулака.

17. Если на ступице осталось внутреннее кольцо подшипника, спрессовываем его съемником из набора, либо универсальным двухзахватным съемником (для установки лап съемника на ступице имеются специальные выемки).

Установка

1. Тщательно очищаем от грязи и коррозии посадочное отверстие под подшипник в поворотном кулаке. 2. Съемником устанавливаем стопорное кольцо с наружной стороны подшипника.

3. Запрессовываем новый подшипник в поворотный кулак до упора в стопорное кольцо.

4. Съемником устанавливаем стопорное кольцо с внутренней стороны подшипника.

5. Приспособлением запрессовываем ступицу во внутреннее кольцо подшипника.

6. Вставляем вал привода в шлицевое отверстие ступицы. 7. Надеваем на вал упорную шайбу и заворачиваем новую гайку ступицы. 8. Устанавливаем все снятые детали в обратной последовательности. 9. Устанавливаем колесо (см. «Колесо — замена») и опускаем машину. Фиксируем колесо противооткатными упорами, а помощник нажимает педаль тормоза. 10. Затягиваем гайку подшипника ступицы моментом 225,6–247,2 Н-м (23–25,2 кгс-м). 11. Заминаем край гайки в проточки вала привода (в двух местах) в устанавливаем колпак ступицы.

Лада Калина Универсал «Калинка» › Бортжурнал › Замена задних ступичных подшипников

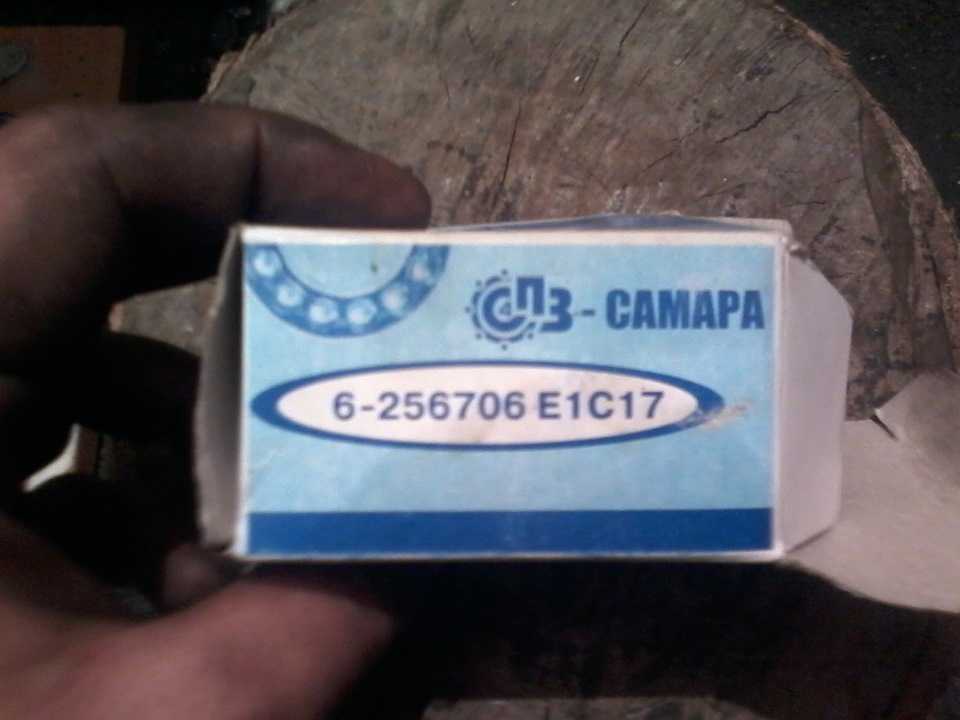

Подшипник САМАРА SPZ-4.

Номер подшипника.

Начнем замену подшипников. Сразу хочу сказать, что при замене не были использованы ни съемники ни тиски. Все делалось по старинке на «коленках» и березовых чурочек.1). Снял колесо;

Подшипники с завода не менялись об этом говорит заводская краска. Гайки не трогали и это факт.

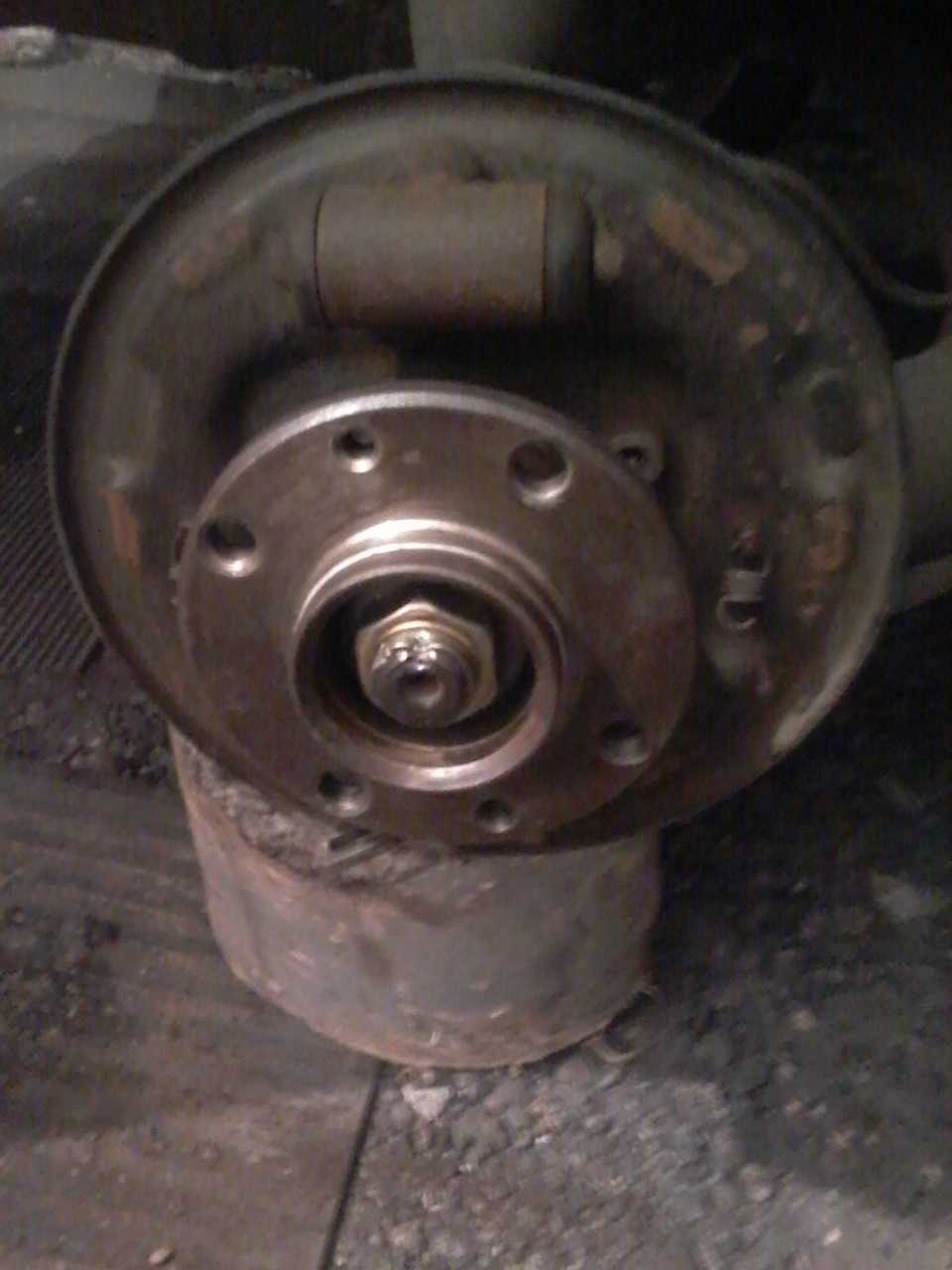

2). Открутил ступичную гайку;

Пришлось нарастить рычаг.

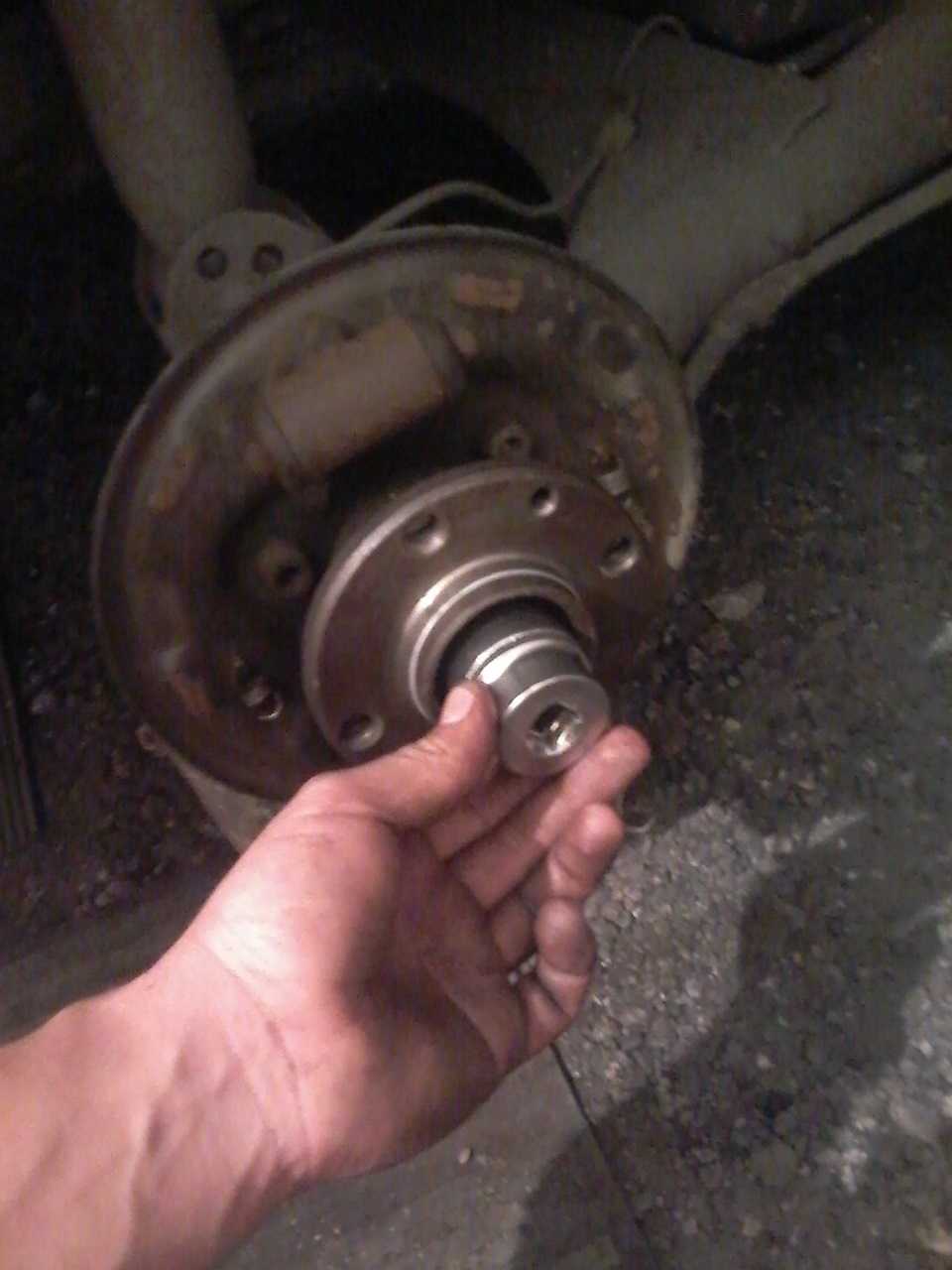

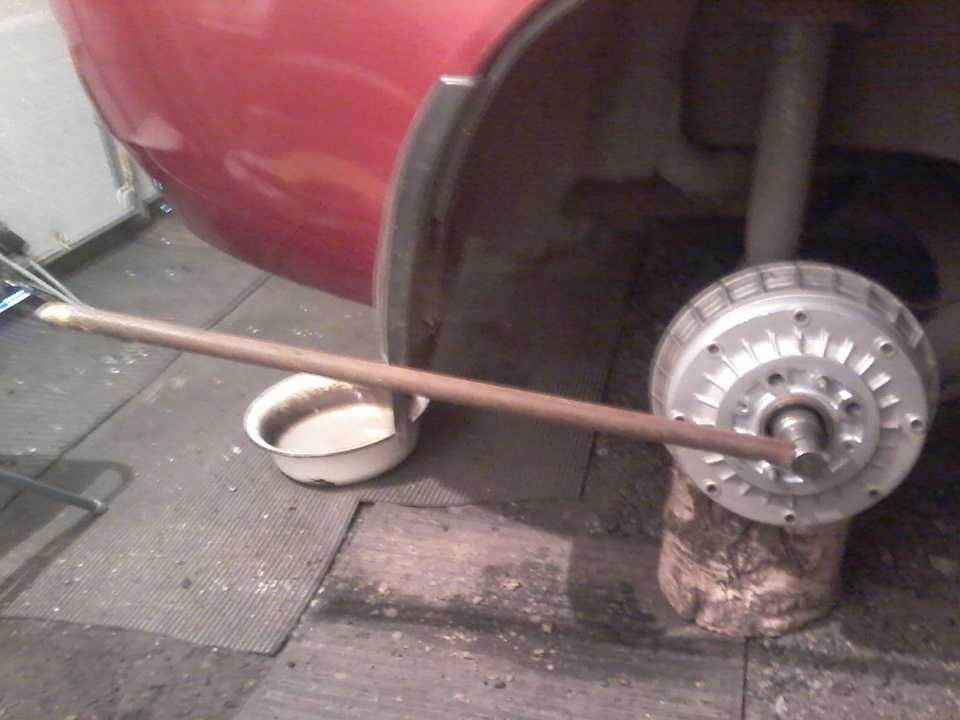

3). Снял колодки;4). Руками снял ступицу (сам не поверил), натяг был небольшой.

Есть заводская маркировочная краска.

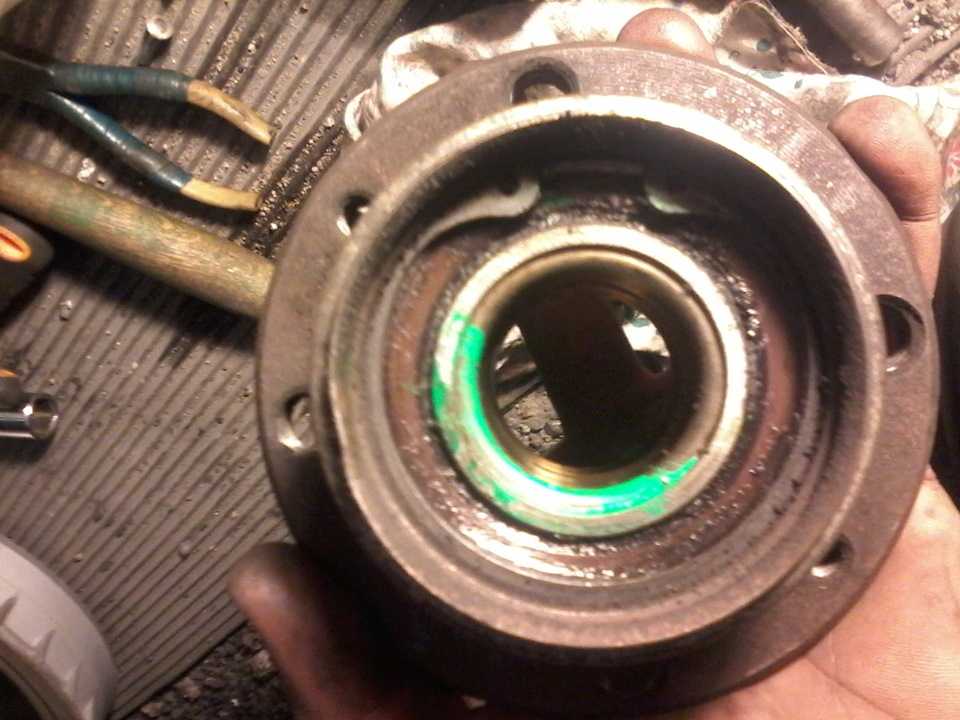

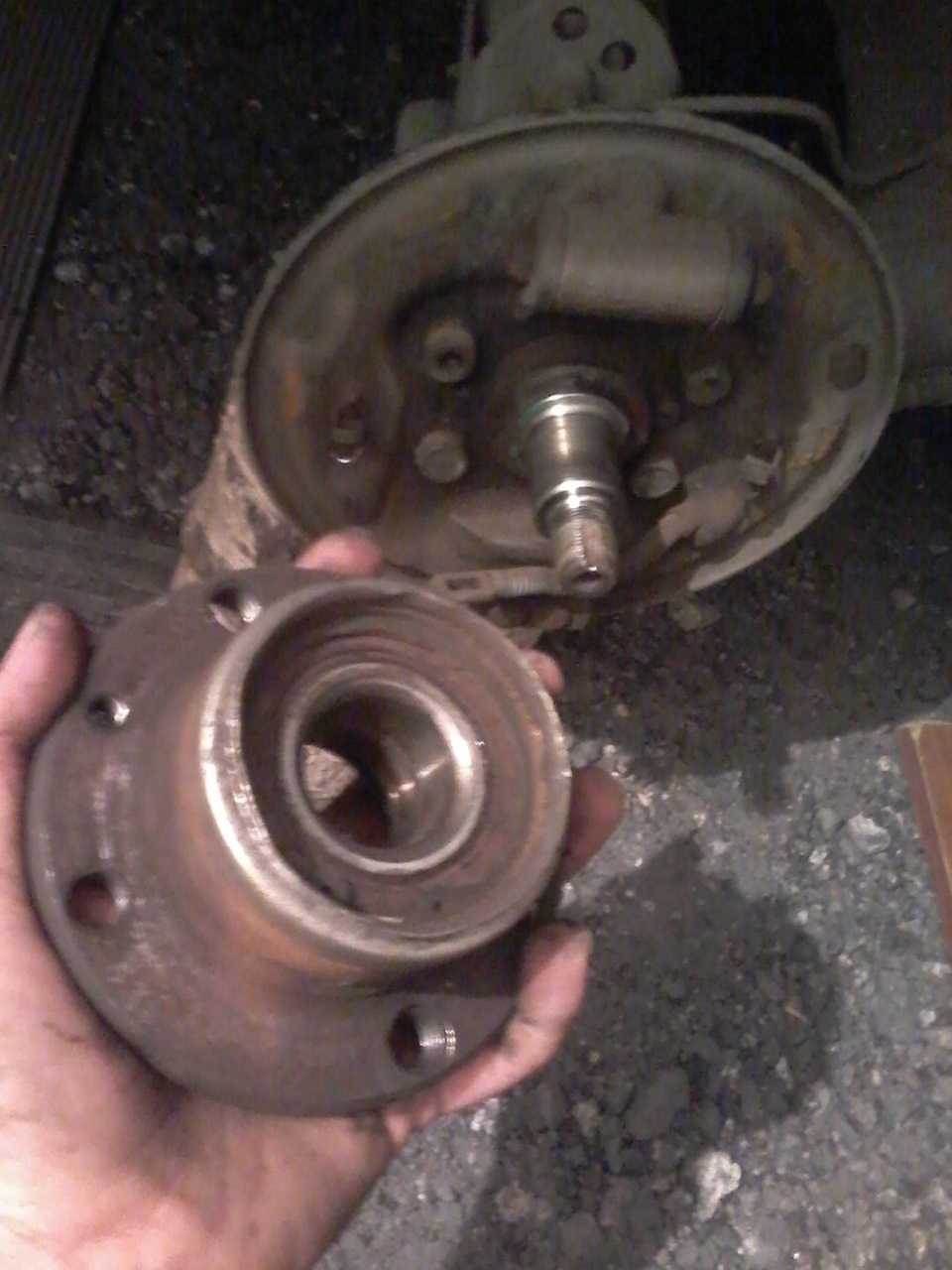

Снял ступицу в сборе.

5). Снял стопорное кольцо. Выбил старый подшипник головкой на 32.

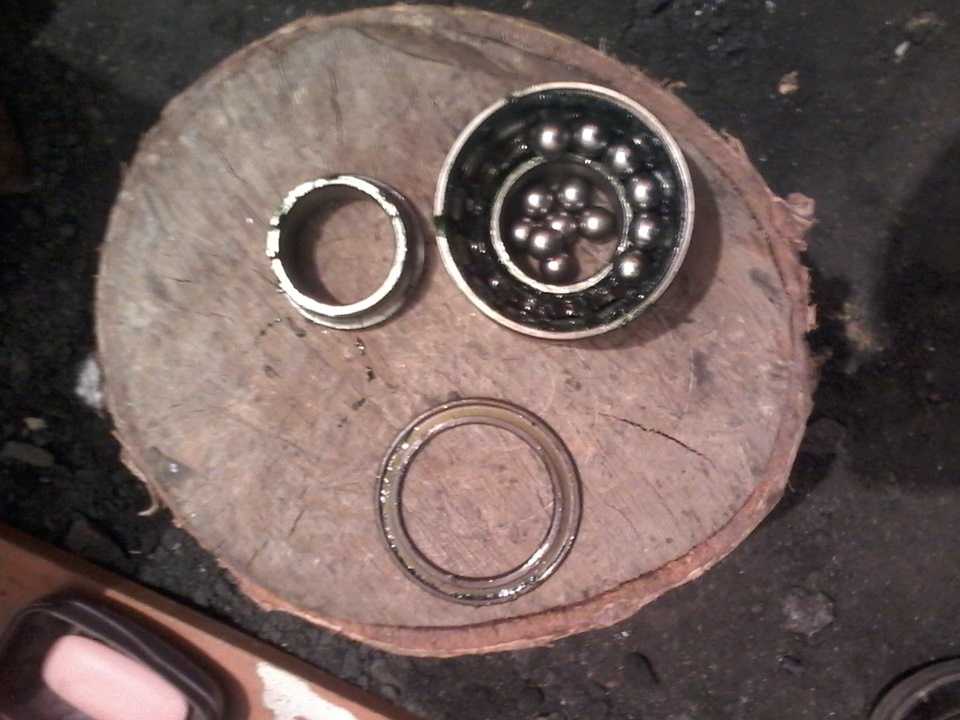

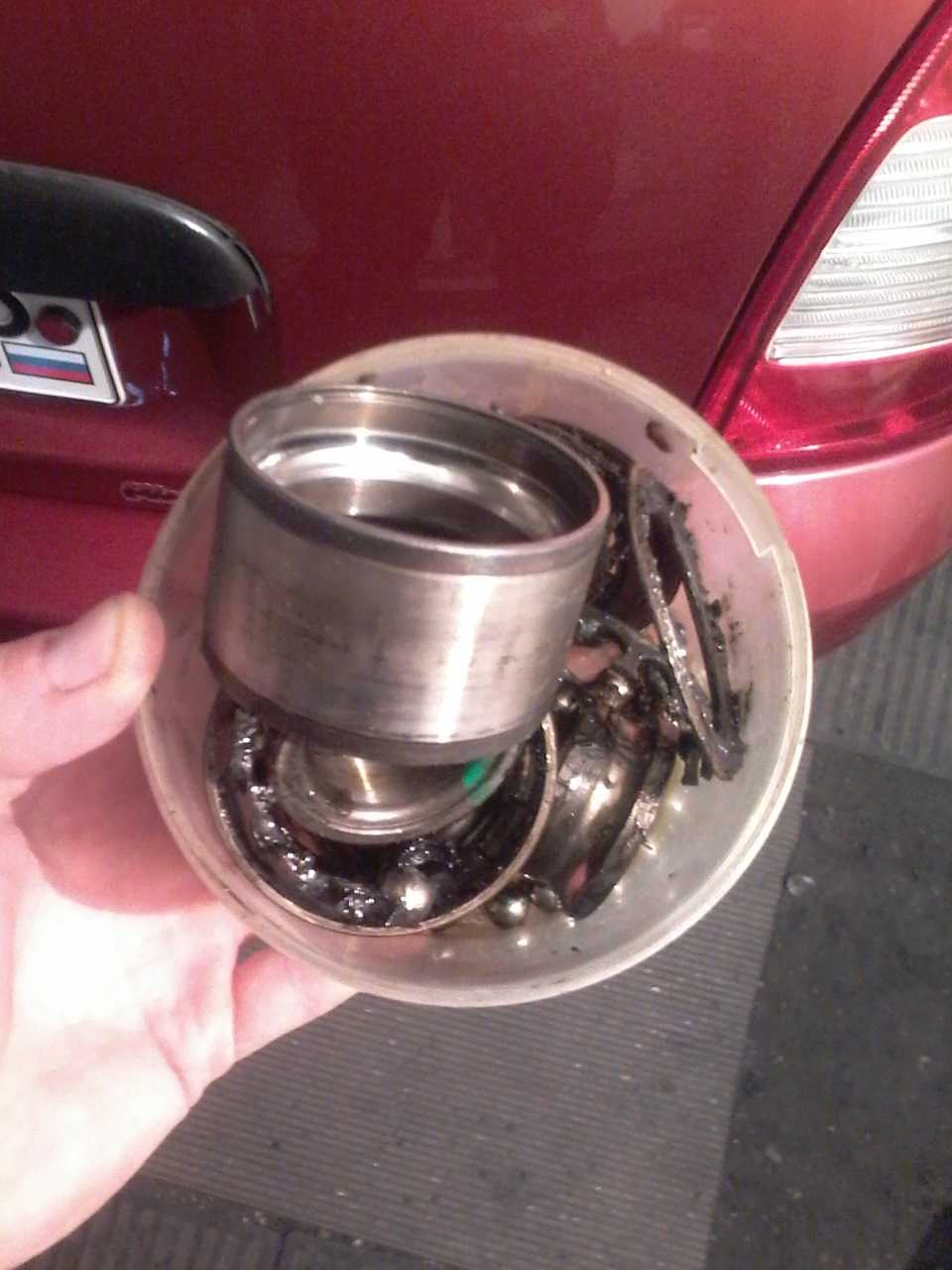

Разобрал подшипник для анализа. По маркировки Вологодский.

Разобрал подшипник он был со смазкой без раковин, повреждений, грязи. Он значит просто выработал свой ресурс.

Нет раковин, трещин и т.п.

6). Промыл ступицу и запрессовал новый подшипник предварительно смазав тонким слоем посадочные места пластичной смазкой. Я на всякий случай проверил есть ли смазка в новом подшипнике.

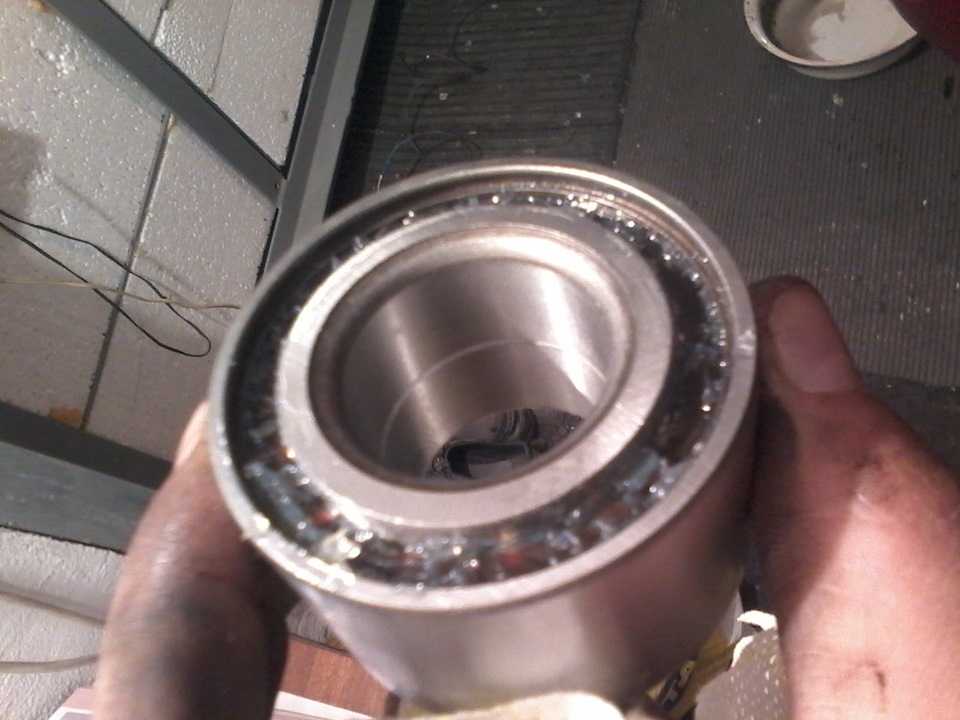

Есть смазка в новом подшипнике САМАРА.

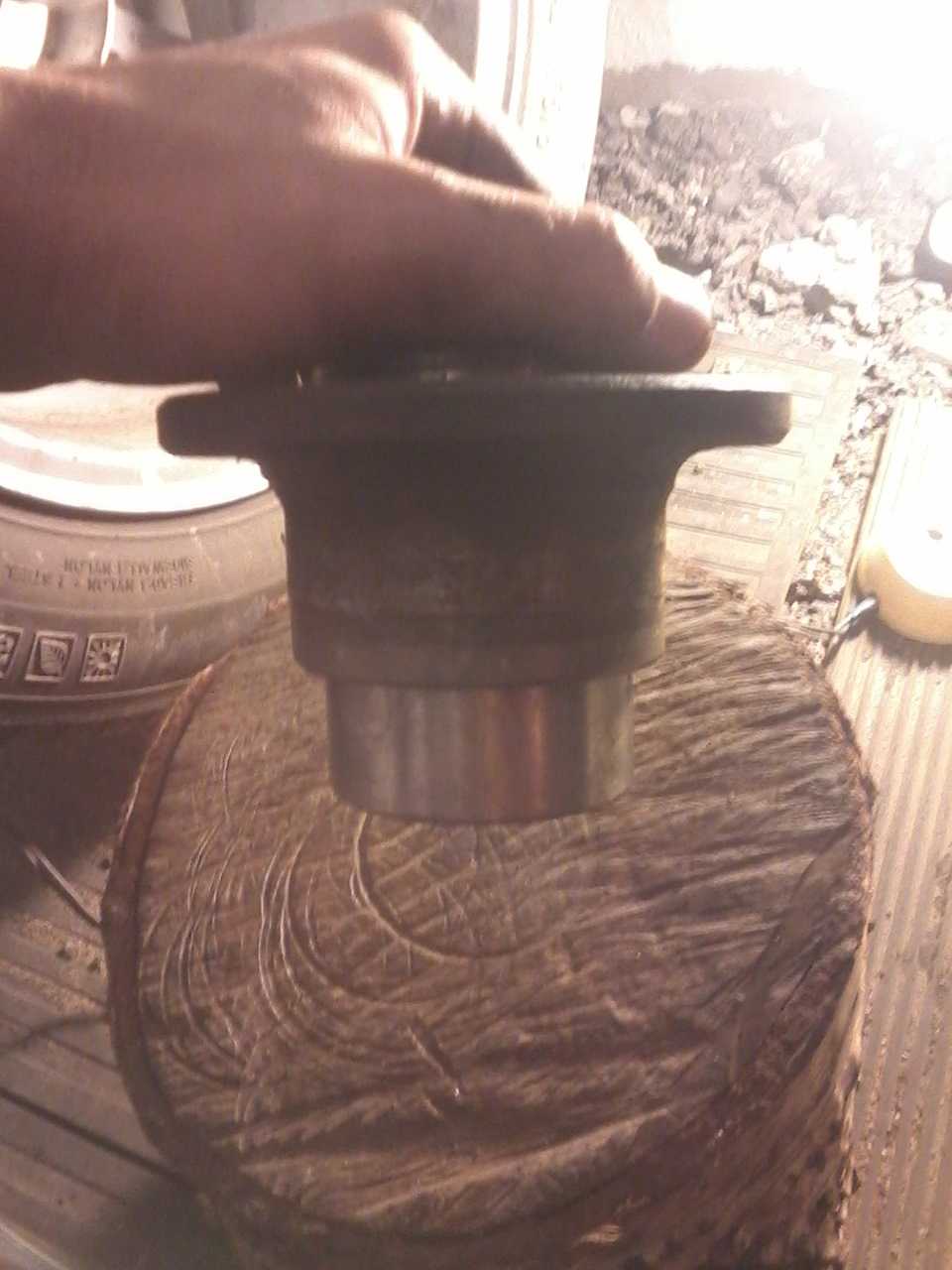

Запрессовывал новый подшипник при помощи березовой чурочки и обоймы старого подшипника.

Сначала так об чурочку запрессовывал, нежными ударами.

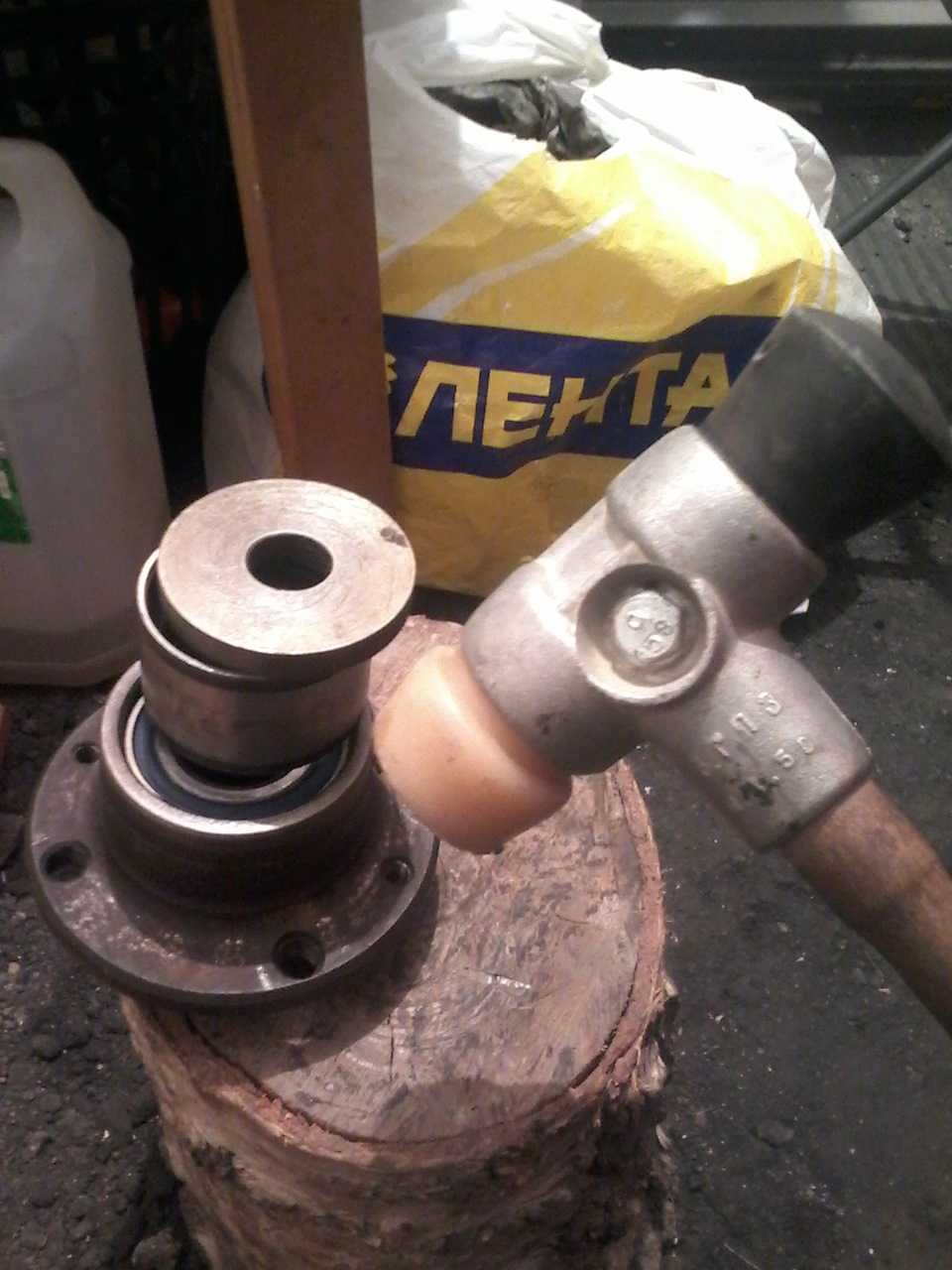

Вот так запрессовал далее при помощи обоймы старого подшипника.

7). Установил стопорное кольцо руками без инструмента и так возможно.8). Установил ступицу на место при помощи головки на 32 и далее запрессовал ступичной гайкой. Натяг был небольшой. Возможно потому, что смазал посадочные места.

Постукиваем аккуратно не спеша по внутренней обойме подшипника.

Все на месте. Гайку затянул моментом как на заводе. По старым меткам.

9). Все собираем в обратном порядке и проверяем есть ли люфт. В моем случае его нет на обоих колесах.

Горка б/у подшипников.

P S. А теперь найдите как говорится «три отличия».Сегодня пошел в гараж навел порядок после ремонта авто. Очистил подшипники от смазки и обнаружил следующие отличия смотрите ниже.

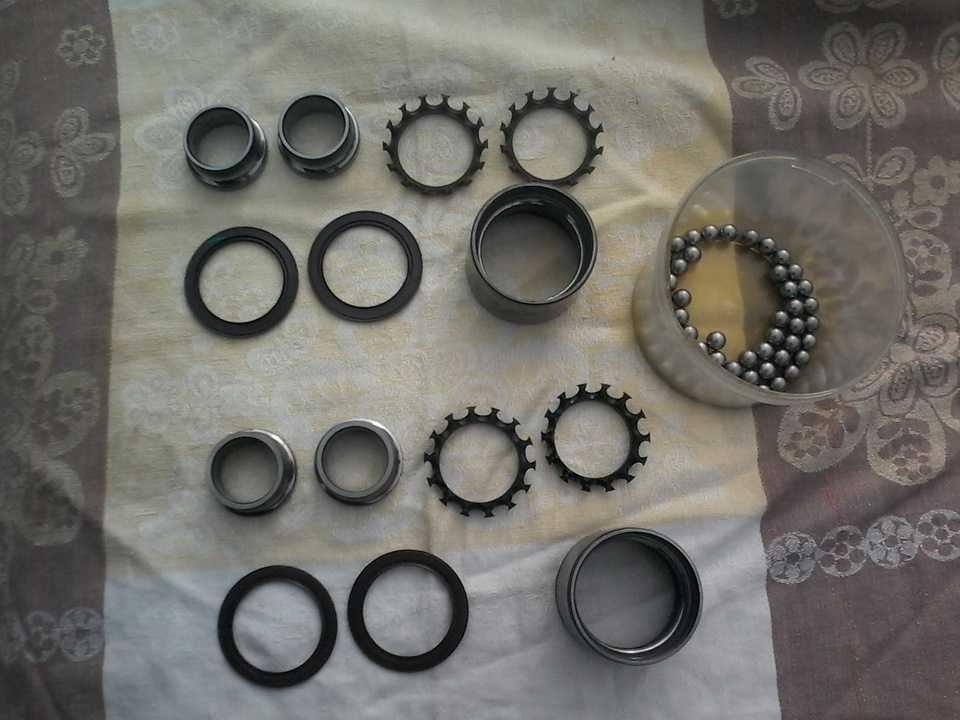

Из чего состоит подшипник.

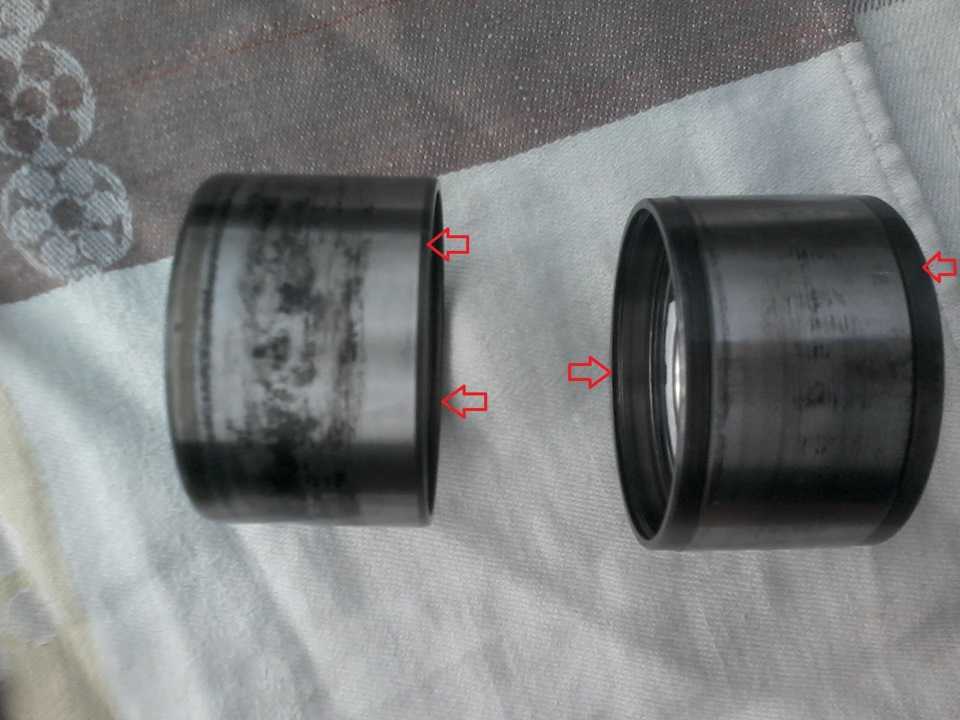

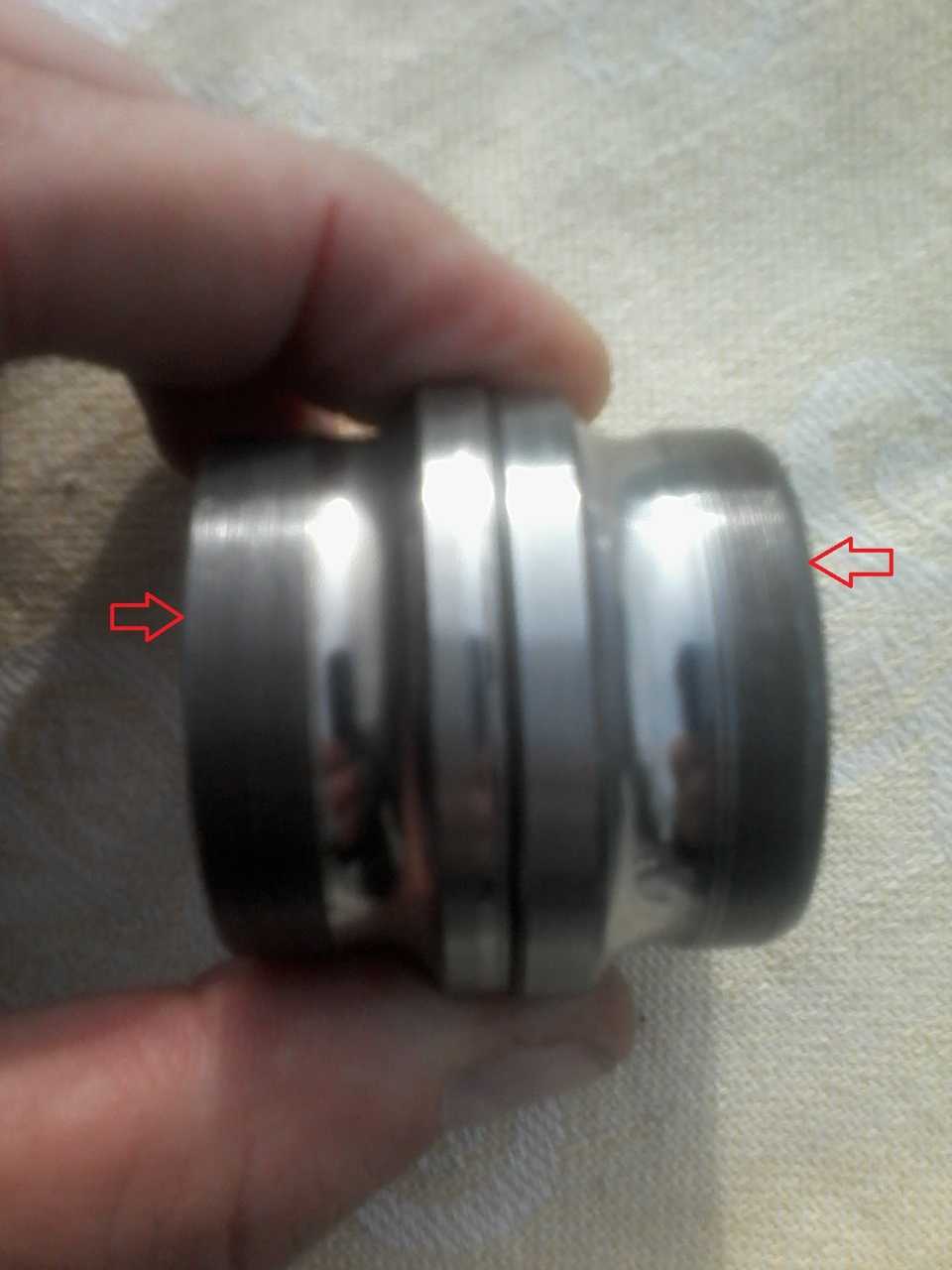

Маркировка выбита разным шрифтом. На фото не видно.

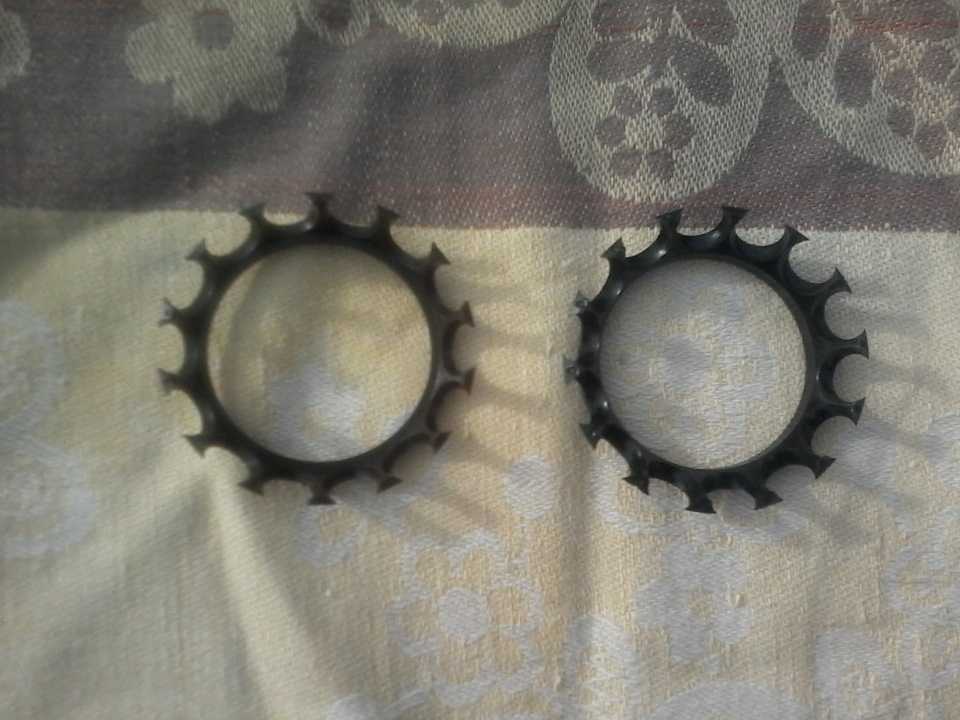

Сепараторы пластиковые и разного цвета и разной еле заметной формы.

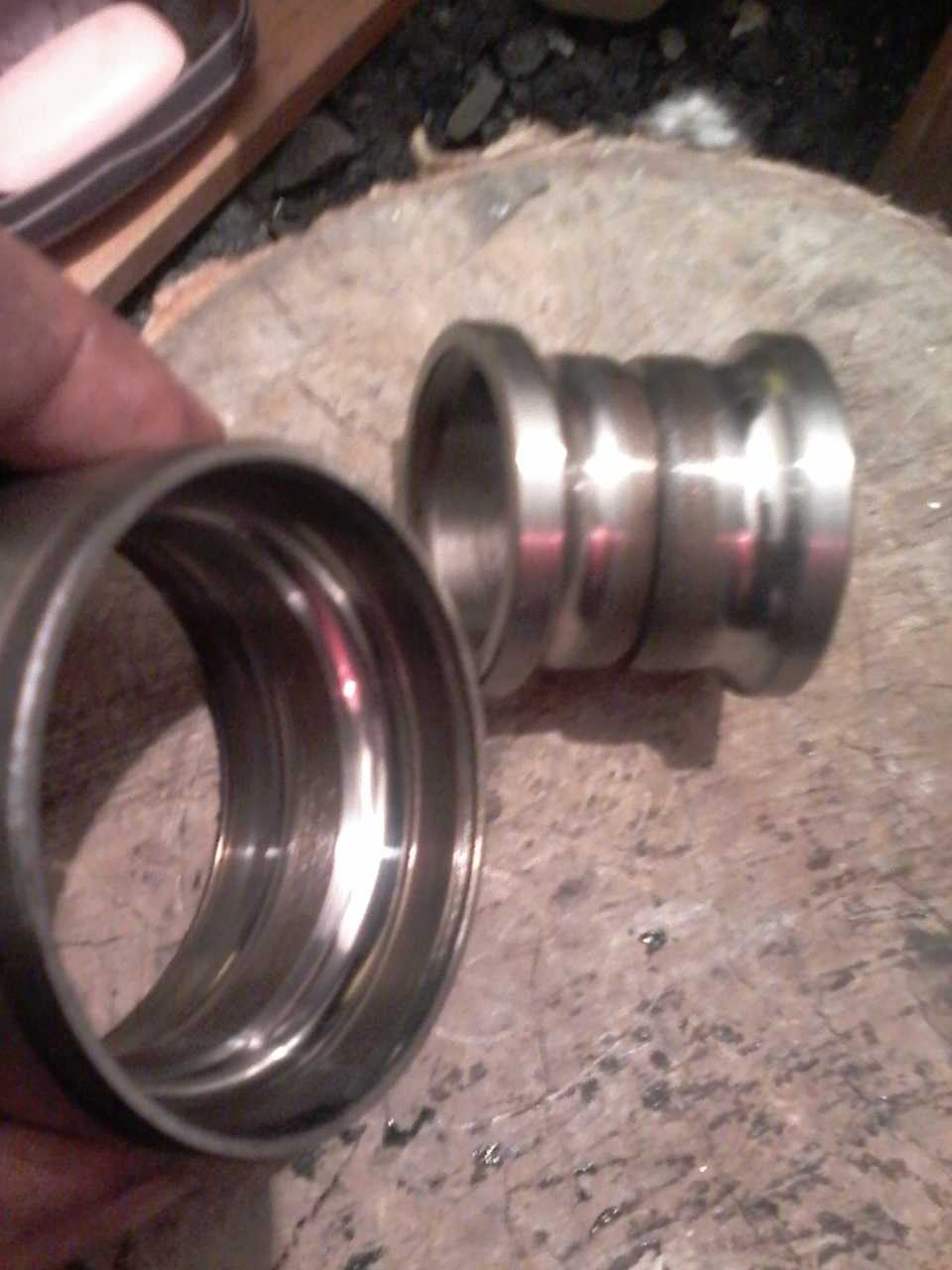

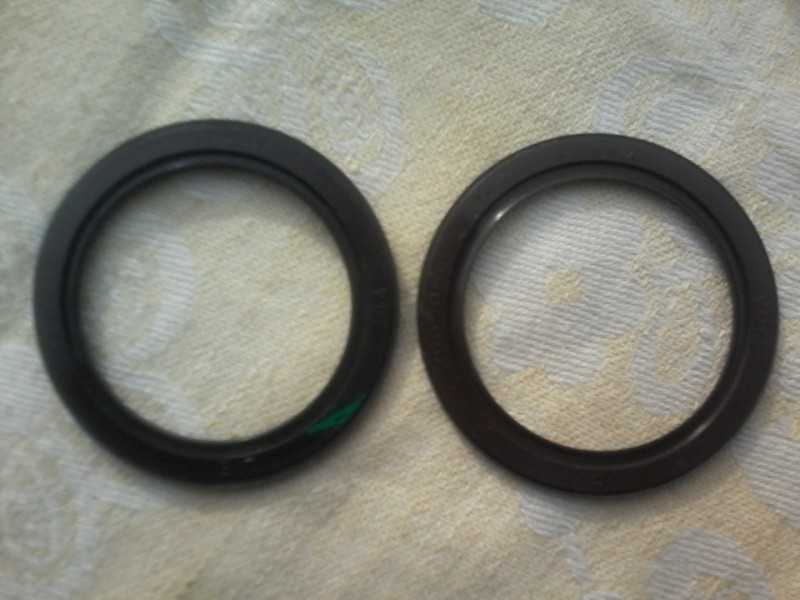

На одном есть буртик на другом нет. Также и внутри разные буртики.

Разные буртики по форме.

Работа закончена. Всем удачи на дорогах.

Алгоритм замены

Перед началом работы, необходимо подложить клинья под передние колеса Калины.

1. Снимаем защитный колпачок ступичной гайки, чтобы не мешал нам в дальнейшем.

2. Сдёргиваем гайки и только потом поддомкрачиваем колесо.

3. Выкручиваем колесные болты, после чего следует снять колесо.

4. Снимаем гайку, расположенную по центру ступицы.

5. Откручиваем направляющие болты (иногда их следует предварительно простучать молотком).

6. Обрабатываем крепежи, удерживающие тормозной барабан, средством WD-40 (или аналогом), после чего снимаем его. Для этого можно использовать специальный съёмник.

7. Теперь мы можем снять центральную гайку.

8. Отжимаем ступичную ось. Тщательно осмотрите ее. Если на ней присутствуют признаки проворачивания подшипника, то необходимо заменить ступицу. Если нет – переходим к следующему этапы.

9. Берем круглогубцы и сдергиваем стопорное кольцо ступицы.

10. Извлекаем подшипник при помощи специального съемника.

11. Очищаем посадочную нишу подшипника от загрязнений. Вытираем и обрабатываем смазкой.

12. Устанавливаем новый подшипник. Для этого ставим ступицу на ровную поверхность. Наносим смазку на подшипник и при помощи легкого молотка загоняем его в ступицу. Для этого нужно аккуратно простукивать по всей окружности детали, в результате чего подшипник полностью погрузится в деталь. Помните о том, что при чрезмерном воздействии подшипник может расколоться.

13. Устанавливаем на место стопорное кольцо.

Когда нужно менять

Подшипник задней ступицы характеризуется постепенным износом. Моментально выйти из строя он может лишь при ДТП. Нередко износ происходит настолько медленно, что многие автомобилисты не замечают ухудшения ходовых характеристик авто.

Рассмотрим основные признаки того, что задний ступичный подшипник вышел из строя:

1. В процессе езды со стороны заднего колеса доносится гул. Это свидетельствует о значительной выработке детали.
2. Постепенно гул нарастает и начинает сопровождаться хрустом.
3. Возникают проблемы с управляемостью. Машину водит в стороны.
4. При простукивании шин ногой ощущается люфт, машина начинает шататься.

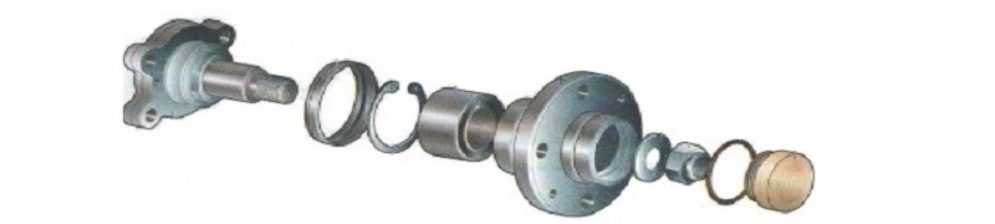

Операции по снятию (замене) ступичного подшипника заднего колеса Лада Калина

1. Снимите защитный колпак.

2. . и расконтрите гайку 5 (см. рис 1) крепления ступицы.

3. Включите I передачу и установите упоры под передние колеса,4. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, отрезком трубы.

5. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры.6. Снимите колесо со стороны заменяемого подшипника и тормозной барабан7. Отверните окончательно гайку ступицы и снимите упорную шайбу.

8. Установите съемник и спрессуйте ступицу с оси.

9. Зажмите ступицу в тиски и выньте из нее стопорное кольцо 8 (см. рис. 1).

10. С помощью съемника выпрессуйте подшипник из ступицы, очистите внутреннюю полость ступицы, запрессуйте новый подшипник и установите стопорное кольцо. Убедитесь, что стопорное кольцо полностью вошло в проточку ступицы.

11. Напрессуйте ступицу на ось с помощью соответствующей оправки, прикладывая усилие к внутреннему кольцу подшипника. Затем установите тормозной барабан и колесо. Перед установкой тормозного барабана тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и барабана, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение барабана и вибрации при торможении. Для запрессовки подшипника используйте оправки соответствующего размера из набора. При отсутствии оправок можно воспользоваться кольцами от старого подшипника.12. Окончательно затяните гайку ступицы так же, как и болты крепления колеса, на автомобиле, стоящем на земле. Лучше всего использовать новую гайку ступицы или гайку с другого колеса (чтобы старые, замятые части Б буртика гайки при кернении не попали в пазы А на хвостовике наружного ШРУСа).

13. После окончательной затяжки гайки ступицы законтрите ее и установите защитный колпак на свое место.

Если во время движения (особенно в поворотах – прим.) вы обнаружите, что появился излишний шум или гудение со стороны заднего колеса, значит возможно, что подшипник ступицы на заднем колесе вышел из строя. Если подобные симптомы наблюдаются спереди, то следует проверить подшипник передней ступицы. Продиагностировать эту неполадку достаточно просто, достаточно на вывешенном колесе произвести последовательные расшатывающие движения, и если на нём ощущается значительный люфт, значит подшипник пора менять.

Замена заднего ступичного подшипника на Лада Калина в этом видео:

Установка ступичного подшипника на свое место

Первым делом хорошенько смазываем внутреннюю часть ступицы, как это показано на фото ниже:

И также, не вынимая ее из тисков, необходимо установить новый подшипник на место. Для это наставляем его ровно по центру, и при помощи подходящей по размеру проставки забиваем. Если действовать аккуратно, то можно это сделать даже с помощью обычного бруска (деревянного), равномерно постукивая с разных стороны, чтобы не было перекосов:

Затем можно также взять головку на 30 или старый подшипник, и забить новый до тех пор, пока не появится посадочное место под стопорное кольцо:

Устанавливаем кольцо на прежнее место и дальше можно одевать всю эту конструкцию в сборе на полуось. Монтаж, к счастью, выполняется достаточно быстро и без лишних проблем, так как все забивается даже от усилий двух рук. Разумеется, что предварительно полуось тоже стоит смазать получше!

Что касается цены, то новый подшипник стоит порядка 500 рублей в магазине.

На этом наверное все, что можно сказать о данном ремонте Лады Калины. Надеюсь, что мои труды не пройдут даром и помогут вам при возникновении подобной проблемы! Да, кстати, в скором времени в блоге будут видео руководства, так что ждите следующий статей!
