Применяемые подшипники

Как снимать и ремонтировать полуось заднего моста ВАЗ-2121

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений.

Незначительный изгиб стержня полуоси устраняйте правкой.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Сборка полуоси

Поставьте вертикально полуось, опирая ее фланцем на колесо 7 (рис. 14) приспособления 67.7823.9530.

Вставьте новое запорное кольцо в специальную обойму 3, поставьте в печь и подогрейте кольцо приблизительно до 300° С с тем, чтобы в момент запрессовки на полуось его температура была 220 — 240° С.

Запорное кольцо на полуось напрессовывайте оправкой 1 на прессе усилием не выше 58,8 кН (6000 кгс) так, чтобы внутреннее кольцо подшипника оказалось зажатым между запорным кольцом и буртиком полуоси.

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19,6 кН (2000 кгс).

Приставьте ножку индикатора 1 с ценой деления 0,01 мм, к фланцу полуоси.

После установки стрелки индикатора на «0» приложите указанную осевую нагрузку, создавал динамометрическим ключом момент затягивания 78,5 — 83,3 Нм (8 — 8,5 кгс·м) на винте приспособления.

Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом и внутренним кольцом подшипника.

После снятия нагрузки и при отвертывании винта приспособления стрелка индикатора должна вернуться в нулевое положение; это доказывает, что не произошло никакого сдвига между запорным кольцом и полуосью.

После проверки напрессовки запорного кольца установите болты крепления пластины и маслоотражателя 6 (рис. 14) и зафиксируйте их, отогнув внутрь, держатели болтов.

Замер осевого свободного хода полуоси на автомобиле

Ослабьте гайки крепления задних колес.

Поставьте упоры под передние колеса, и вывести задний мост.

Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

Снимите колеса и тормозные барабаны, привернув к полуоси приспособление 02.7834.9504 (рис. 16), пропустите через одно из отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или

в маслоотражатель и закрепите индикатор.

Важное замечание

И ещё одно важное замечание: после сборки подвески окончательная затяжка сайлентблоков должна проводиться только на стоящей на земле машине. Это аксиома и игнорированию не подлежит.. В противном случае сайлентблоки протянут не более тысячи километров

Кроме того, существует номинальное усилие затяжки гайки нижней оси. Для Нива Шевроле оно составляет 100–170 Н. Это достаточно большое усилие и без длинного рычага правильно зажать гайку не получится. Удачной всем замены и по возможности ровных дорог!

В противном случае сайлентблоки протянут не более тысячи километров. Кроме того, существует номинальное усилие затяжки гайки нижней оси. Для Нива Шевроле оно составляет 100–170 Н. Это достаточно большое усилие и без длинного рычага правильно зажать гайку не получится. Удачной всем замены и по возможности ровных дорог!

Источники

• http://tuningsport.ru/catalog/pruzhiny-c-94/pruzhiny-zadney-podveski-ss20-vaz-2121-21214-komplekt-2-shtuki-3962/
• http://carfrance.ru/zamena-sajlentblokov-na-niva-chevrolet-vibor/

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Подшипник генератора: рекомендации по замене

По замене подшипника генератора Нивы Шевроле даются следующие рекомендации:

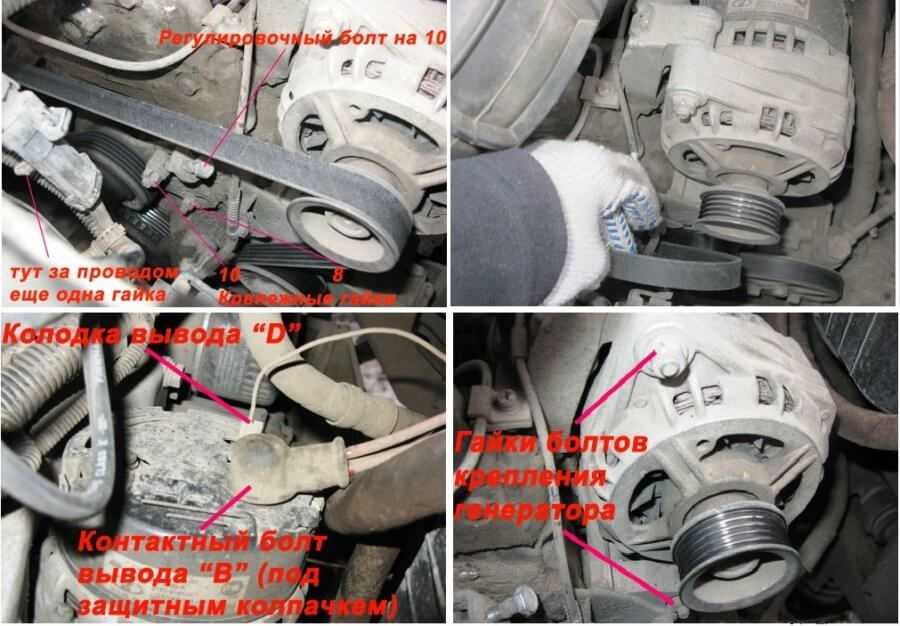

На первом шаге снимается сам генератор. Сначала ослабляются крепления генератора, потом отпускается болт регулировки. Следующие шаги — это удаление ремня и отсоединение массы от аккумулятора. Речь идет о минусовой клемме. От самого генератора также требуется отсоединить провода. Снимается конструкция через нижнюю часть. Для чего откручивается само крепление.

• После этого мастер приступает к разборке генератора. Первый шаг – снятие шкива. Владельцу потребуется отвертка, чтобы заблокировать ротор. Главное – аккуратный подход к работе. Шкив откручивается соответствующим ключом. Оттянуть защелки потребуется, чтобы снять кожух. Деталь вытягивается на себя. Все соединения с болтами дополнительно обрабатываются. Тогда их будет легче откручивать.
• Следующие шаги – откручивание винтов, снятие регуляторного блока напряжения. От щеток тоже надо на время избавиться. Крышка генератора отсоединяется от стартера, иначе не удастся получить доступ к самим подшипникам. Главное – не повредить обмотку во время такой работы.
• После полной разборки генератора открывается доступ к подшипникам. Остается проверить детали на предмет появившихся дефектов, среди которых – трещины и сколы. Легкое ли вращение у деталей? Есть ли люфт между ними? От износа могут пострадать посадочные места, поэтому их также нужно осмотреть.
• Далее необходимо выбить подшипник из гнезда. Для этого молоточком небольшого размера постукивают по поверхности. Удары должны быть сильными, но аккуратными, иначе результата не добиться. Кусок трубы подходящего размера станет отличной подставкой. Снятие задних подшипников невозможно, если не используется специальный съемник.
• Свойства старых и новых деталей должны оставаться аналогичными. Та же наставка используется при запрессовывании в корпус. Якорь – место установки заднего подшипника.
• При сборке действуют в обратном порядке.

Ниже смотрите видео о том, как разобрать и отремонтировать генератор Нивы.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами

Перепутать их невозможно. Собираем инструмент и приспособления:

1. Болгарка.
2. Стандартный набор инструментов и отвёрток.

3. Инерционный съёмник полуоси.

4. Муфельная печь или газовая горелка (или бензиновая паяльная лампа).

5. Ремкомплект для ремонта полуоси (подшипник, стопорное кольцо, сальник полуоси).

6. Острое зубило.
7. Труба диаметром 40–45 мм и длиной чуть больше полуоси.

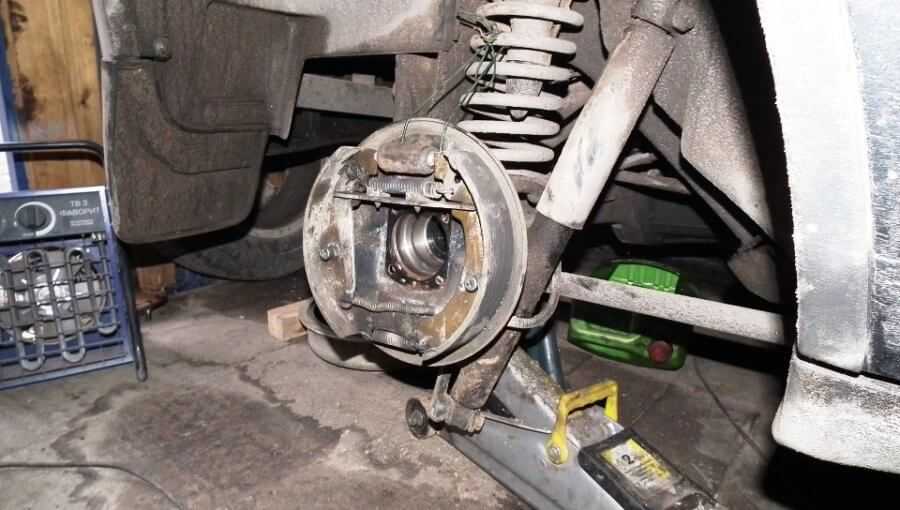

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.

3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

4. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан.

5. Откручиваем с тыльной стороны четыре гайки проставки крепления подшипника.

6. С помощью подставки поднимаем задний мост, тем самым освобождая кронштейн крепления амортизатора.

7. С помощью инерционного съёмника выдёргиваем полуось из моста. Если съёмника нет, можно попробовать набросить колесо на полуось, наживить три гайки так, чтобы между полуосью и диском колеса был зазор. Несколько раз дёргаем за колесо на себя, пытаясь достать полуось. Иногда помогает более тяжёлое колесо, к примеру, от УАЗа.

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Замена полуоси подшипника Шевроле Нива

Нива Шевроле относиться к классу внедорожников с полным передним приводом. Это реализовано через установку заднего моста, через который передается крутящий момент к задним колесам. Для этого используется система шестерен и полуосей, которые расположены в мосту.

Одним из элементов, подвергающихся излишней нагрузке, а соответственно и наиболее быстро выходящим из строя является подшипник задней полуоси. Поэтому необходимо произвести вовремя диагностику его состояния и при необходимости произвести замену.

Как это сделать – можно узнать, ознакомившись с данной статьей.

Предназначение подшипника

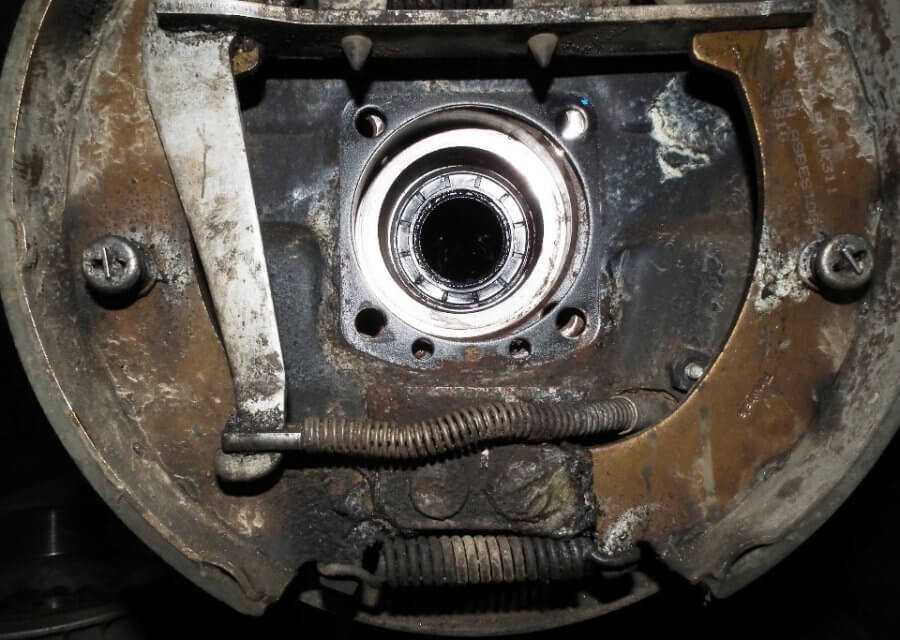

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста.

Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо.

Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию  данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник

Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.

Устройство подшипника

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Как вовремя заметить неисправность

Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул

Обычно это проявляется даже на самой низкой скорости

Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости

После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.

Замена

Чтобы поменять изношенную деталь необходимо снять колесо, затем открутить тормозной барабан и полуось. Для этого необходимо поднять при помощи домкрата заднюю часть автомобиля.

Снятие полуоси проводиться в несколько этапов:

• При помощи домкрата поднимается мост, чтобы при снятии полуоси из него не вытекало масло.
• Открутив гайки на 17 откручивается полусось
• Если ремонт произволиться вовремя и ось не заклинило, то ее можно выбить при помощи молотка и деревянной доски.

Если на Шевроле Нива установлена антиблокировочная тормозная система, то работа проводится немного в другой последовательности. Разница в стопорном кольце со шлицами, которое наглядно видно при сравнении:

Если на автомобиле установлена система АБС то необходим следующий порядок действий:

• проверяется состояние подшипника
• извлекается сальник
• полуось закрепляется в тиски, после чего при помощи молотка выбивается стопорное кольцо.
• Извлекается подшипник.
• Новый подшипник смазывается и меняется на новый
• Стопорное кольцо для лучшей установки нагревается паяльной лампой и устанавливается на место.
• Полуось запрессовывается на место с помощью трубки.

Во время проведения работы необходимо внимательно осмотреть полуось на наличие трещин и сколов.

Признаки повреждения подшипника

Первичным маркером появления проблемы на ступичный подшипник нива – характерный звук, шум, который тяжело отличить от звука езды по асфальту. Поэтому нужно внимательно проверять состояние колеса на характерные признаки:

• колесо нагрелось и отсутствует запах колодок;
• сильные вибрации в рулевой колонке и кузове от передних колес;
• увод авто в сторону на больших скоростях от прямого курса;
• тяжелый контроль руля на бездорожье;
• хорошо слышный хруст при проворачивании колеса (слышен даже при выключенном двигателе, если автомобиль прокатить вручную).

Даже один из этих признаков – причина к замене подшипника передней ступицы Нивы 21214. Полное разрушение элемента на скорости очень часто провоцирует переворачивание авто. Это происходит из-за короткой базы моделей 21213, 21214 и особенностей подвески.

Без специального стенда диагностировать проблему переднего подшипника вполне реально. Вывешенное на домкрате колесо нужно взять с двух сторон и покачать. Сломанная деталь даст значительный люфт. Также будут слышны звуки перекатывания и треск. Это однозначная причина замена ступичного подшипника в Ниве 21214 и 21213.

Замена заднего подшипника

Выполнение замены заднего ступичного подшипника Нивы Шевроле невозможно без следующих инструментов:

• Съемники;
• Плоская отвертка;
• Плоскогубцы;
• Торцевая головка с типоразмером 24.

Работа предполагает проведение нескольких подготовительных этапов:

1. Колесо и тормозной барабан снимаются;
2. Демонтируется полуось;
3. Полуось разъединяется с подшипником, кольцом.

Такая последовательность применяется при снятии своими руками подшипника с кольцом:

• Второй домкрат используется для поднятия второй части моста. Таким образом, предотвращается вытекание масла;
• Четыре гайки крепления отвинчиваются;
• Кольцо и подшипник спрессовываются с полуоси.

Отдельного внимания заслуживает состояние сальника. Для извлечения сальника из корпуса используются отвертка и молоток.

После можно переходить к процедуре с самим подшипником хвостовика:

1. Сначала надо убедиться, что смазочного материала хватает. Если нет – то его добавляют при необходимости.
2. Подходящий размер оправки – главный элемент при выполнении запрессовки подшипника на полуось. Можно воспользоваться трубой с подходящим диаметром, длиной минимум на половину самой полуоси.
3. Следующим устанавливается стопорное кольцо. Рекомендуется заранее нагреть эту деталь, минимум до 200 градусов. Затем ее соединяют с полуосью. Операция не доставляет проблем, если есть трубы, либо оправки с подходящим размером.
4. Установка полуоси проходит по обратному алгоритму.

Снятие подшипника, демонтаж моста из узла

Порядок действий во многом похож на то, что было описано в предыдущих пунктах.

• Сначала снимают колесо;
• Для демонтажа тормозного барабанного механизма откручивают болты, обеспечивающие его крепление;
• Узел с подшипниками проверяется на предмет люфтов. Происходит перемещение полуоси;
• Четыре болта полуоси выкручиваются с помощью ключа на 17;
• Перед выкручиванием самой оси лучше поставить специальный упор под мост. Это защищает редуктор от утечек трансмиссионного масла;
• Под фланец устанавливаются две пластины, либо широкие ключи. Два болта М2 и М10 равномерно закручиваются в специальные отверстия;
• Наблюдаем за постепенным отсоединением подшипника от посадочного места;
• Ось зажимают в тисках, чтобы отсоединить запорную шайбу. Проводится демонтаж стопорного элемента. Зубило и молоток – незаменимые помощники во время этого процесса. Но такой простой вариант не всегда осуществим по причине того, что детали прикипают;
• Элемент требуется нагреть, если он не поддается демонтажу другими способами;
• Допустимо пользоваться болгаркой с маленькими дисками. Она подойдет и для подшипника рулевого вала.

После разборки на место устанавливается новый подшипник. Сборка предполагает совершение действий в обратном порядке.
