Замена шаровой lada 2108i (ваз 2108i)

Выбор

При выборе новой шаровой опоры (ШО) для замены ориентируйтесь на несколько основных критериев.

Критерий выбора

Особенности

Производитель

Сегодня производителей шаровых опор масса. Но далеко не все они изготавливают действительно качественные детали. Потому автовладельцы выделили для себя определенные фирмы

Для владельцев ВАЗ 2109 стоит обратить внимание на компанию-производителя Трек.

Подделки

Громкое, известное название производителя шаровой опоры — это не гарантия качества. Сейчас на рынке масса подделок

Чтобы отыскать оригинал, посетите официальные сайты проверенных фирм, узнайте об особенностях оригинальной упаковки, нюансах защиты, позволяющих отличить подделки

Корпус

На корпусе шаровой не должно быть следов повреждений, износа, дефектов. Качественные ШО всегда сварены из двух элементов

Палец

Если вы заметили, что палец шаровой опоры выполнен в черном цвете краской, ничего хорошего тут нет. Качественный палец также черный, только этот цвет он получает в результате закаливания металла под высокой температурой. Также попробуйте повернуть палец. Если удалось это сделать без воротка, перед вами продукт низкого качества

Комплектация

Ответственные производители помимо самой ШО комплектуют детали гайкой, болтами и пыльником

Пыльник

Убедитесь, что на нем отсутствуют повреждения, следы износа, прочие дефекты

Болты

Крепежные болты обязательно должны быть каленными. Если болт желтый, его качество скорее всего окажется ужасным

Гайка

Обязана иметь тефлоновую вставку или шплинт. Плюс посмотрите в палец — там должно быть сквозное отверстие

Смазка

Зачастую внутреннюю часть шаровой опоры на заводе смазывают, но практика показывает, что данного количества смазки недостаточно, потому при замене нужно обязательно иметь под рукой еще немного смазывающего вещества

Новенький комплект

Как поменять шаровую на ВАЗ 2109?

После обнаружения всех признаков неисправности, можно приступать к замене элемента. Данная операция не представляет собой ничего сложного, а потому под силу любому водителю, который имеет стандартный набор инструментов и место проведения соответствующего ремонта.

Прежде всего, необходимо приобрести соответствующую шаровую опору. Самое главное в этом деле — это избавить себя от покупки бракованной детали. В первую очередь, обратите на цену изделия. Она не должна быть слишком низкой. Для экономии на материалах, производители изготавливают такие шаровые из всякого хлама, в результате чего, получается шарнир, который подлежит замене уже через месяц эксплуатации. Самая известная и проверенная фирма — «Трек». Если имеется возможность — покупайте шаровые опоры именно этой фирмы.

Порядок действий:

1. Сорвите колесные болты и поднимите колесо при помощи домкрата. Далее нужно полностью открутить болты и снять колесо. Для удобства рекомендуется заранее повернуть колесо в противоположную сторону от проведения работы.

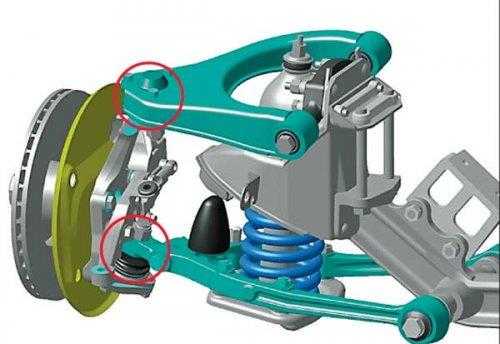

2. Теперь необходимо найти соединение шарового шарнира с рычагами. Оно располагается в нижней части подвески. Обработайте это место при помощи щетки по металлу и жидкостью WD-40.
3. Открутите гайку пальца, но не полностью. При помощи съемника выдавите шаровую опору из ступицы. После появления соответствующего щелчка, вытащите съемник и до конца выкрутите гайку крепления пальца.
4. Теперь открутите крепление шаровой опоры на рычагах и снимите ее. Установите на ее месту новую деталь и затяните гайки крепления.
5. Забейте под пыльник новой шаровой опоры порцию смазки и установите ее в обратном порядке. В этот раз, при установке применение съемника совершенно не обязательно, так как палец можно затянуть при помощи гайки.
6. Дальнейшая сборка производится в обратном порядке.

На этом замена шаровой опоры завершена. Желаем вам удачи на дорогах!

Выполнение работ

Как поменять шаровую? Перед тем как снять шаровую опору, следует тщательно очистить ее и все прилегающие элементы от загрязнений. Процесс снятия включает следующие этапы.

1. Постановка автомобиля на смотровую яму с вывешиванием колеса домкратом либо вывешивание всего автомобиля с помощью подъемника.
2. Снятие колеса, со стороны которого будет проводиться замена опоры.
3. В случае необходимости — обработка соединений средствами для удаления ржавчины.
4. Отвинчивание гайки крепления пальца к рычагу подвески.
5. Выпрессовывание пальца из рычага с помощью специального съемника. Если его нет, можно попробовать выбить палец, нанося удары по рычагу. При этом гайку пальца откручивают не до конца.
6. Отвод рычага вниз с помощью монтировки и освобождение пальца.
7. Отвинчивание болтов крепления шаровой к поворотному кулаку.
8. Снятие опоры.

Как видите, разобраться в том, как поменять шаровую, совсем не сложно. Установка новой опоры производится в порядке, обратном порядку снятия, начиная с закрепления на поворотном кулаке. Некоторую сложность может представлять процесс установки пальца в проушину рычага подвески — эту операцию удобнее выполнять вдвоем. Когда палец встанет на место, останется завинтить его гайку и установить колесо.

Специфической операцией по обслуживанию подвески является установка проставки шаровой опоры. Это требуется в том случае, когда в процессе тюнинга уменьшается клиренс, или, проще говоря, автомобиль занижается. Проставки призваны улучшить управляемость, в первую очередь — на поворотах. Конструктивно они представляют собой цельный металлический элемент толщиной около 20 мм, повторяющий форму посадочной части опоры, и устанавливаются между ней и поворотным кулаком. В случае использования проставок «родные» болты крепления шаровой придется заменить болтами длиной 40–45 мм.

Дополнительные рекомендации по замене шаровой опоры

Срок службы шаровой напрямую связан с качеством и количеством заложенной в пыльник смазки. В оригинальных изделиях и некоторых автозапчастях от сторонних производителей под манжетой полностью сухо. Поэтому автовладельцы рекомендуют перед установкой снять резинку и проверить смазку. При ее отсутствии требуется заложить ШРБ-4 или Литол-24.

Отсутствие съемника усложняет процесс демонтажа шаровой, но не делает это невозможным. Если нет специнструмента, то следуя нижеприведенной инструкции, можно выпрессовать опору.

Немного ослабить нижнюю гайку, которая крепит шаровую к рычагу.

Монтировкой отжать рычаг вниз. В это же время молотком следует обстукивать рычаг. Удары не должны оставлять деформаций, но быть достаточно тяжелыми. Полностью отворачивать нижнюю гайку запрещается. Связано это с тем, что в определенный момент рычаг упадет вниз. Он упрется в нижнюю гайку шаровой. При ее отсутствии ничто не остановит рычаг в момент его срыва, поэтому есть риск повредить автомобиль или ударить себя.

Открутить крепление шаровой.

Отжать рычаг в сторону и изъять выбитую шаровую.

Диагностика состояния шаровой опоры

При выходе из строя шаровой опоры наблюдается ряд характерных симптомов. Наиболее ярко выраженными среди них являются:

• четкий глухой стук доносится спереди от правой или левой стороны машины при наезде на кочки, ямки или прочие неровности дорожного покрытия;
• на рулевое колесо требуется прикладывать большее усилие для осуществления поворота;
• автомобиль тянет в сторону при движении по ровной дороге;
• скрип и скрежет исходят с колесных арок во время поворотов;
• при осмотре заметен неравномерный износ резины передних колес;
• вхождение в поворот сопровождается стуком;
• при осмотре колеса с расстояния заметено, как оно наклонено в сторону;
• устойчивость автомобиля снижается и машина теряет контроль при проезде через неровности;
• выполнить вхождение в поворот на скорости становится проблематично, так как авто плохо «слушается» руля.

При выявлении вышеперечисленных симптомов неполадки шаровой требуется проверка состояния опоры. Выполнить ее можно согласно инструкции ниже:

• Поддомкратить переднюю часть ВАЗ 2109.
• Взять колесо с противоположных сторон. Одну руку расположить сверху, а вторую снизу.
• Покачать шину в стороны.
• Наличие люфта колеса говорит о возможной неисправности шаровой. Следует учитывать, что аналогичные симптомы проявляются при выходе из строя рулевых наконечников или стоек стабилизатора.

Диагностика шаровой опоры

Очень важно определить время, когда уже нужна замена шаровой опоры на ВАЗ 2109 и сделать это. Почему? Если в пути, на хорошей скорости, палец шаровой опоры вырывает из самой шаровой – это не сулит ничего хорошего ни автомобилю, ни пассажирам

Итак:

• Во время езды прислушайтесь к стукам, доносящимся спереди автомобиля. Особенно неисправность шаровой опоры проявляется во время езды по неровной дороге или попадания колеса в яму.
• Если при попадании в ямку слышен глухой удар со стороны одного из передних колес – вели вероятность того, что шаровую надо поменять.
• Диагностировать шаровую опору можно и другим способом без специального оборудования. Во время стоянки автомобиля поставьте ногу на верх переднего колеса.
• Далее следует совершать толкательные движения ногой в сторону другого колеса. Если при такой процедуре слышен глухой звук удара, то стоит обратиться к более точному методу диагностики и, скорее всего, произвести замену шаровой опоры.

Далее описан самый достоверный способ проверки необходимости замены шаровой опоры:

• Для более точной диагностики понадобится смотровая яма и домкрат.
• Автомобиль устанавливается на яму, ставится на стояночный тормоз и противооткатные башмаки для большей безопасности.
• При помощи домкрата автомобиль приподнимается.

Совет! Выбирать точку опоры домкрата следует крайне осторожно потому, что автомобиль придется шатать со стороны в сторону

• Когда колесо оторвалось от земли, можно приступать к тестированию шаровой.
• Одна рука ставится на верхнюю точку колеса, а вторая на нижнюю.
• Далее следует осторожными и в то же время резкими движениями пошатать колеса сверху вниз.
• Если звука удара нет – переходим к другому колесу. Если же звук присутствует, то делаем следующее (необходим товарищ).
• Второму человеку следует положить два пальца на место соединения пальца шаровой опоры с рычагом подвески и на корпус шаровой опоры. Если пальцами ощущается смещение пальца в корпусе шаровой, то она пришла в негодность.

Диагностика неисправности.

Чтобы определить неисправность шаровой опоры, достаточно прислушаться к стукам подвески при движении автомобиля по неровностям дорожного покрытия. В идеале, никаких стуков не должно быть, но если шаровая опора неисправна, то при движении на относительно большой скорости по выбоинам можно услышать довольно неприятный звук, который говорит о возникновении люфта между шарниром, рычагом и ступицей колеса.

Чтобы убедиться в этом факте, можно проделать несложный тест, который не представляет собой ничего сложного. Для этого установите под задние колеса противооткатные упоры, а переднее колесо, откуда исходит шум, поднимите с помощью домкрата. Теперь возьмитесь за него двумя руками по вертикали и попробуйте покачать в горизонтальной оси. Для чистоты эксперимента рекомендуется попросить напарника в этот момент выжать педаль тормоза. Если колесо будет качаться в сопровождении небольшого люфта, то шаровая опора нуждается в замене.

Настоятельно не рекомендуется тянуть с этим процессом. Дело в том, что изношенная шаровая опора может создать неприятности для водителя при прохождении поворота. Как правило, она ломается и нарушает крепление ступицы с рычагом. Таким образом, колесо выворачивает вместе с рычагами, и автомобиль становится неуправляемым. В лучшем случае можно ограничиться ремонтом подвески, в худшем — попасть в ДТП.

Замена шаровой опоры

Когда уже убедились, что шаровую нужно менять, выбрали хорошую новую шаровую опору и приобрели ее, то можно приступать к ремонту. Начать необходимо с заготовки нужного инструмента для работы. Итак, что же требует замена шаровых опор ВАЗ 2109?

Инструмент

Замена шаровой опоры ВАЗ 2109 – специальный съемник

Теперь можно приступать – замена шаровых опор у ВАЗ 2109!

• Первым делом загоняем машину на яму.
• Опять же – ставим на стояночный тормоз и под колеса – противооткатные упоры, башмаки (два кирпича вполне подойдут).
• При помощи головки на 17 и воротка или же балонника срываем болты крепления колеса. Не откручивайте полностью, пока машина стоит на колесах!
• Домкратом поднимаем одну сторону и подставляем пенек или кирпичи. Помним, колесо должно быть оторвано от земли.
• Теперь можно полностью выкрутить болты и снять колесо.
• Для удобства нужно руль выкрутить так, чтобы был полный доступ к шаровой опоре.
• Далее при помощи щетки по металлу необходимо зачистить следующие места: соединение пальца и рычага подвески, а также соединение корпуса шаровой опоры и поворотного кулака.
• Используя WD-40, следует забрызгать соединение пальца и рычага – обычно там гайку бывает тяжело открутить.
• Теперь следует взять ключ на 19 и открутить гайку пальца шаровой опоры.
• После снятия гайки с пальца шаровой опоры следует извлечь палец из рычага. Для этого используется съемник шаровой опоры. Если же съемником не получается снять или же он отсутствует, то шаровую опору следует снимать следующим образом.
• Для альтернативного снятия понадобится монтировка и молоток. Не откручивая полностью гайку пальца, делаем следующие операции.
• При помощи монтировки следует надавить на рычаг подвески вниз, используя опору.
• Молотком же в то время нужно наносить четкие удары по рычагу в месте его соединения с пальцем до тех пор, пока палец не выскочит из зацепления.
• После чего можно открутить два болта крепления шаровой опоры к поворотному кулаку и извлечь шаровую опору.

https://youtube.com/watch?v=RNvEEiKFluI

Замена шаровых на ВАЗ 2109

Перед установкой новой шаровой необходимо сделать еще несколько операций:

• Болты крепления следует смазать. Если вы используете старые болты крепления, то желательно прогнать резьбу – достаточно просто несколько раз накрутить и скрутить гайку, добавляя смазки.
• Зачистите место крепления шаровой опоры к поворотному кулаку щеткой по металлу.
• Снимите пыльник с шаровой опоры. Зажмите ее в тески.
• Теперь следует набивать смазку в корпус шаровой опоры, при этом проворачивая палец шаровой при помощи воротка, чтобы смазка лучше уходила внутрь корпуса. Не забудьте одеть обратно пыльник.

А теперь можно устанавливать новую шаровую опору на автомобиль:

• Установите шаровую опору к поворотному кулаку и прикрутите два крепежных болта.
• Далее следует попасть пальцем шаровой опоры в отверстие рычага. Для этого монтировкой следует отогнуть рычаг, возможно, выгнуть палец.
• Ключом на 19 закрутите гайку крепления.
• Затем устанавливается на место колесо.
• Опустите автомобиль на землю при помощи домкрата.

На этом на ВАЗ 2109 замена шаровой опоры завершена. Не забудьте после ремонта затянуть колесные болты на земле! Также мастера советуют – после некоторого пробега (при следующем ремонте, например) не поленитесь и подтяните крепления шаровой и пальца. Таким образом, новая шаровая опора прослужит вам дольше!

Инструмент и материалы, необходимые для замены шаровых опор

Для выполнения работы требуется небольшой набор инструментов:

• Ключ или головка на 19;
• Ключ/головка на 17 или головка TORX E12;
• Съемник шаровых опор.

Также не лишними будут динамометрический ключ для закручивания болтов и гаек с необходимым усилием, монтировка и молоток.

Особо следует сказать о ключе на 17 и головке TORX E12. На автомобилях «Калина» шаровые опоры могут монтироваться к поворотному кулаку с помощью крепежа одного из двух типов — обычных болтов с головкой на 17, и болтов со звездообразной головкой TORX E12. Поэтому прежде, чем приступить к работе, необходимо уточнить, какой крепеж используется на вашем автомобиле, и выбрать соответствующий инструмент.

Предназначение амортизаторов

Основная функция амортизаторов заключается в удерживании транспортного средства на дороге при любом состоянии дорожного покрытия. За счёт стоек не теряется управление при наездах на неровности, что обеспечивает комфортную езду. Также передние и задние стойки не позволяют автомобилю сильно крениться при вхождении в резкий поворот.

Как задняя, так и передняя амортизационная стойка ВАЗ 2108, 2109, 21099 состоят из двух элементов — самого амортизатора и смягчающей пружины. Амортизатор представляет собой цилиндрическую трубу с гладкими внутренними стенками, заполненную рабочей жидкостью. В ходе движения автомобиля пружина не даёт амортизатору опускаться на слишком низкую высоту.
