Пора заменить подшипник задней полуоси или…? - подшипник полуоси, задний мост, автомобиль ваз 2101, ваз 2106, ваз 2107, классика

Признаки неисправности

Хоть опорный подшипник первичного вала и является недорогой деталью, его замена — трудоёмкий процесс. И связано это не столько со сложностью демонтажа самого узла качения, сколько с необходимостью снимать другие детали и агрегаты двигателя. Чтобы не заниматься тяжёлой работой понапрасну, следует правильно диагностировать выход подшипника из строя. Признаки, указывающие на неисправность этого рода:

Шум, исходящий от работающего мотора при выжатом сцеплении. Похожий шорох или шелест появляется и при выходе из строя выжимного подшипника. И если шум от последнего улавливается даже при незначительном нажатии на лепестки пружинной диафрагмы корзины сцепления, то опорный подшипник КПП будет издавать посторонние звуки только при полном выключении сцепления.
Износ или подклинивание подшипника вследствие недостатка смазки приводит к тому, что первичный вал коробки передач поддаётся действию вращающего момента даже в то время, когда ведомый диск полностью отходит от маховика. На деле это проявляет себя такими же симптомами, как и со сцеплением, которое «ведёт» – затрудняется включение первой передачи при трогании с места, появляются рывки при переключении скоростей в движении и т. д.
Неритмичный стук, который появляется со стороны коробки передач, указывает на разрушение сепаратора подшипника. При этом шарики могут высыпаться или сбиваться в кучу, вызывая неприятный звук и являясь причиной дисбаланса кривошипа и первичного вала коробки переключения передач.

Последнее случается редко и говорит о том, что водитель длительное время не обращал внимания на шум и другие признаки неисправности.

Важные моменты

Срезать старый подшипник болгаркой нужно крайне осторожно, чтобы не задеть саму полуось. Лучше всего срезать болгаркой только внешнее кольцо подшипника и сепаратор

На внутреннем кольце следует сделать лишь несколько небольших пропилов (не сквозных). Затем в эти пропилы можно вставить зубило и несколькими аккуратными и точными ударами расколоть внутреннее кольцо подшипника, не задевая полуось.

Новый подшипник нельзя надеть на полуось без усилий. Фактически его придётся набивать на ось. Но ни в коем случае нельзя пользоваться для этого одним только молотком, поскольку велик риск перекосов и повреждения. Оптимальный способ — взять обрезок трубы, диаметр которой чуть больше диаметра полуоси, и с её помощью посадить деталь на место.
Некоторые автолюбители нагревают подшипники и сажают их на полуось горячими. Это действительно облегчает посадку новой детали, поскольку от нагрева все металлы расширяются. Но ставить подшипники этим способом категорически нельзя, поскольку при нагреве и последующем охлаждении этой детали на воздухе может произойти её отжиг (то есть термическая обработка, состоящая в нагреве стали до температур ниже критических с последующим медленным охлаждением). Отжиг в несколько раз снизит твёрдость подшипника и увеличит его пластичность, в результате срок его службы сократится в разы.

Замена подшипника — задача хоть и трудная, но выполнимая. Главное здесь — избежать повреждения полуоси при срезании подшипника и перекосов при установке новой детали

Кроме того, следует учитывать хрупкость колец подшипника и орудовать молотком крайне осторожно. В остальном же процедура вполне по силам даже начинающему автолюбителю, который, проведя её своими руками, сможет сэкономить значительную сумму

Когда требуется замена подшипника полуоси ВАЗ 2107?

Постоянные нагрузки и движение по неровным дорогам способствуют быстрому износу устройства. В таком режиме подшипник задней полуоси ВАЗ 2107 может в любой момент выйти из строя.

При этом признаки его неисправности следующие:

Появляется посторонний шум во время езды на автомобиле. Не заметить лишние звуки весьма сложно — они имеют свойство усиливаться в процессе ускорения;
изделие клинит и перестает вращаться;
подшипник повреждается (деформируется) и из него выпадает несколько шариков.

В упомянутых выше случаях может потребоваться замена подшипника полуоси ВАЗ 2107, а иногда и самой полуоси в сборе.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Ещё кое-что полезное для Вас:

Как заменить задний сальник коленвала ВАЗ своими руками?
Как заменить передний сальник коленвала ВАЗ самому?
Какие бывают стуки в двигателе, причины возникновения, диагностика

Регулировка редуктора заднего моста ВАЗ

Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.

Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.

Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Место установки	Тип подшипников	Размер, мм	Количество
Ступица переднего колеса (наружная опора)	Роликовый, конический, однорядный	19,545,315,5	2
Ступица переднего колеса (внутренняя опора)	Роликовый, конический, однорядный	2657,217,5	2
Полуось заднего моста	Шариковый, радиальный, однорядный	307219	2

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Выбору производителя подшипников нужно уделить особое внимание, поскольку от этого зависит срок эксплуатации изделия

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

ЗАО «ЛАДА Имидж» — изготавливает и реализует через вторичные рынки оригинальные ступичные подшипники Lada;
Саратовский завод — выпускает детали под маркой SPZ;
Волжский завод — использует бренд «Волжский стандарт»;
Вологодский завод — реализует продукцию под брендом VBF;
Самарский завод СПЗ-9.

Снятие и установка подшипника

Если средств на замену агрегата в сборе не хватает, а подшипник сильно изношен, можно попробовать заменить только пришедшую в негодность деталь. Правда, менять подшипник придется вместе с запорным кольцом. Для проведения этой операции необходимо купить нужные детали и подготовить следующие инструменты:

молоток;
монтажку;
ручную электрическую циркулярную пилу для резки металла (болгарку, шлифмашину);
горелку бензиновую либо газовую;
кузнечные клещи или пассатижи.

Кроме того, для запрессовки деталей на приводной вал нужно иметь специальную оправку. Для этого надо найти металлическую трубу с внутренним диаметром, равным 32 мм, и отрезать от нее ровный отрезок длиной как минимум в 80 см. После этого можно приступить к замене. Выполнять работы необходимо в такой последовательности.

Сначала нужно разрезать запорное кольцо поперек с двух противоположных сторон, стараясь не повредить полуось.
Затем сбить 2 части кольца с вала при помощи монтажки и молотка.
После этого необходимо при помощи тех же инструментов сбить подшипник с полуоси в сторону, противоположную фланцу.
Далее следует очистить посадочное место от грязи и, надев новый подшипник на полуось со стороны шлицев, аккуратно запрессовать его при помощи заготовленной оправки и молотка на положенное ему место.
Затем нужно нагреть запорное кольцо горелкой до такой степени, чтобы оно стало пепельно-серого цвета (важно не доводить до красноты) и, подцепив его клещами, надеть на приводной вал уменьшенной стороной к фланцу.
Далее надо очень быстро и аккуратно забить запорное кольцо, используя оправку и молоток, на положенное место. Кольцо должно сидеть вплотную к подшипнику.. https://www.youtube.com/embed/STvRuG3gT4M

Мост ВАЗ 2101

Задний мост является одним из основных элементов трансмиссии ВАЗ 2101. Он предназначен для передачи момента вращения от карданного вала к полуосям машины, а также равномерного распределения нагрузки на колёса во время движения.

Технические характеристики

Ведущие мосты автомобилей ВАЗ серий 2101–2107 унифицированы. Их конструкция и характеристики полностью идентичны, за исключением передаточного числа редуктора. У «копейки» оно составляет 4,3. Модели ВАЗ с кузовом типа «универсал» (2102, 2104) оснащались редукторами с передаточным числом 4,44.

Задний мост служит для передачи вращающего момента с карданного вала к колесам автомобиля

Таблица: основные характеристики заднего моста ВАЗ 2101

Наименование	Показатель
Заводской каталожный номер	21010–240101001
Длина, мм	1400
Диаметр картера, мм	220
Диаметр «чулка», мм	100
Масса без колёс и масла, кг	52
Вид передачи	Гипоидная
Значение передаточного числа	4,3
Необходимый объём смазки в картере, см3	1,3–1,5

Фото отчет по снятию и установке задней полуоси на автомобиле ВАЗ 2106

Итак, первым делом необходимо сорвать болты крепления заднего колеса, поднять автомобиль домкратом и окончательно открутив болты, снять колесо. После этого необходимо снять тормозной барабан, так как именно под ним находятся все гайки крепления полуоси. В результате получаем следующую картину:

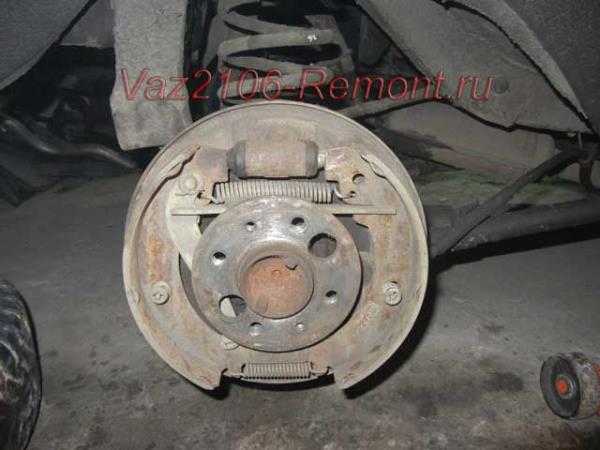

Далее необходимо совместить отверстия во фланце полуоси с гайками крепления. Так как таких отверстия два, то делать это нужно два раза, разумеется потом провернуть полуось, чтобы в отверстиях были доступны третья и четвертая гайки крепления.

Желательно сначала нанести проникающую смазку, а затем уже срывать воротком:

Когда усилие уже небольшое, можно применять трещоточную рукоятку для большего удобства:

Когда все 4 откручены до конца, далее можно приступать к снятию полуоси. Для это берем колесо, переворачиваем его обратной стороной и накручиваем на два болта, достаточно просто наживить, чтобы был небольшой разбег по болтам. Наглядно это показано на фото ниже:

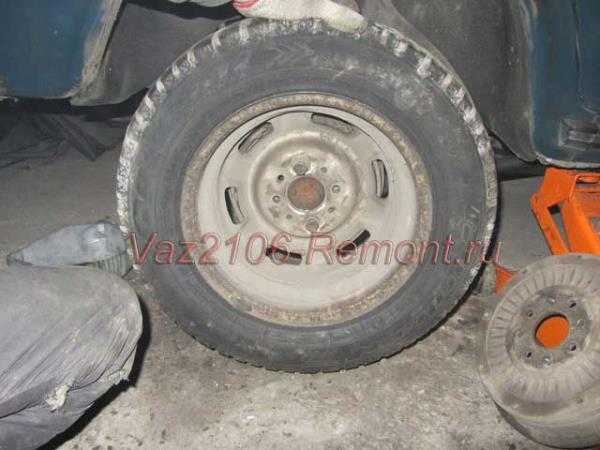

И резкими рывками при помощи обеих рук пытаемся сдернуть полуось со шлицов. Обычно это происходит после первого же рывка, так как большого усилия для этого не требуется:

Далее можно открутить эти болты и снять колесо, и руками окончательно снять ось:

После этого можно производить замену либо самой полуоси, либо же ее подшипника в случае необходимости (об этом как-нибудь в следующих статьях напишу). Установка проходит в обратной последовательности и не занимает много времени. Единственное, что стоит отметить, что при установке необходимо, чтобы она совпала по шлицам и небольшим ударом по ней набить. Но думаю, что из видео ролика все итак видно. Что касается цена новой полуоси на ВАЗ 2106, то она может оставлять от 100 до 1300 рублей.

Основным признаком износа подшипника полуоси ВАЗ 2106 является повышенный шум от заднего колеса при движении авто. Замена подшипника полуоси ВАЗ 2106 требуется в том случае, если сильный шум в районе того или иного заднего колеса возникает как при передвижении автомобиля по прямой, так и на поворотах.

Стоимость подшипника — от 100 рублей за китайский и до 250 рублей за оригинальный. Полуось в сборе стоит в несколько раз дороже. Однако следует учесть, что у мастеров стоимость выполнения работ по замене вала привода ВАЗ 2106 в сборе гораздо ниже. В данном случае сэкономить можно, выполнив ремонт своими силами.

Передняя ступица ВАЗ 2106

Одним из важных элементов ходовой части ВАЗ 2106 является ступица. Посредством этой детали обеспечивается возможность вращения колеса. Для этого на ступицу прикручивается колёсный диск, а непосредственно вращение осуществляется благодаря паре ступичных подшипников. Основными функциями, которые возлагаются на ступицу, являются:

соединение диска колеса с поворотным кулаком;
обеспечение качественной остановки автомобиля, поскольку на ступице закреплён тормозной диск.

Чтобы знать, как проявляются неисправности ступицы, а также как производить ремонт, необходимо ознакомиться с устройством этого элемента. Несмотря на то что деталь рассчитана на выполнение сложных функций, конструктивно она выполнена довольно просто. Основными деталями ступицы являются корпус и подшипники. Корпус детали литой, изготовлен из прочного сплава и прошедший обработку на токарном оборудовании. Из строя ступица выходит довольно редко. Основной неисправностью изделия является выработка в местах установки внешних обойм подшипников.

Ступица обеспечивает крепление и вращение переднего колеса

Замена подшипника передней ступицы

Работы по замене ступичного подшипника начинают с подготовки инструментов и материалов. Понадобятся:

набор торцевых ключей;
отвёртка;
зубило;
молоток;
пассатижи;
надставка для выбивания обоймы подшипника;
новый подшипник, сальник и смазка;
ветошь;
керосин.

Как снять

Для демонтажа детали поднимают переднее колесо при помощи домкрата. В условиях СТО работа проводится на подъёмнике. При замене подшипника необходимо выполнить следующую последовательность действий:

Откручивают крепёж и снимают колесо.
Отворачивают крепление и демонтируют суппорт.
При помощи отвёртки поддевают защитный колпак ступицы и снимают его.
Выравнивают бортик ступичной гайки.
Отворачивают гайку и снимают её вместе с шайбой.
Демонтируют ступицу.
Извлекают сепаратор наружного подшипника.
При помощи наставки и молотка выбивают обойму наружной детали из ступицы.
Вытаскивают кольцо, которое разделяет оба ступичных подшипника и сальник.
Выбивают внутреннюю обойму.
С применением керосина и ветоши очищают посадочное место от загрязнений.

Как поставить

После демонтажа ступичных подшипников и очистки самой ступицы можно приступать к установке новых деталей. Работу выполняют в следующем порядке:

Запрессовывают обоймы обоих подшипников.
Наносят смазку на сепаратор и вставляют его внутрь ступицы.
Пространство между подшипниками заполняют смазкой.
Вставляют разделительное кольцо.
Монтируют новый уплотнитель.
Устанавливают ступицу на ось поворотного кулака.
Наносят смазку на внешний сепаратор и помещают его в обойму подшипника.
Ставят на место шайбу и затягивают ступичную гайку до упора.
По окончании замены ступичных подшипников выполняют регулировку, для чего плавно откручивают гайку и добиваются того, чтобы ступица свободно вращалась, но при этом отсутствовал люфт.
Наносят удары по бортику гайки зубилом, что предотвратит её произвольное отворачивание.
Устанавливают суппорт на место и производят затяжку крепежа.
Монтируют защитный колпак, колесо и затягивают болты.
Опускают машину.

Видео: как заменить подшипники передней ступицы ВАЗ 2107

Чем смазать

Для смазки сепараторов ступичных подшипников применяют «Литол-24». Его же используют для нанесения на рабочую кромку нового сальника при установке.

Момент затяжки гайки подшипника

Необходимость затяжки ступичной гайки возникает после замены подшипников либо во время их регулировки. Гайку затягивают при помощи динамометрического ключа с моментом 9,6 Н·м, при этом поворачивают ступицу несколько раз для установки подшипников на свои места. Затем ослабляют гайку и снова затягивают, но с моментом 6,8 Н·м, после чего стопорят её в этом положении.

Ступичную гайку затягивают динамометрическим ключом

Как менять подшипник?

Работы по ремонту и замене можно выполнять в гараже или на улице. Главное — выбрать относительно ровную поверхность покрытия для работы, что бы авто при ремонте стоял более устойчиво.

Для начала запаситесь необходимым инструментом, подготовьте торцовый (можно рожковый) ключ на «десять», торцовый ключ на «семнадцать» (если есть головка такого диаметра, то это только плюс), подготовьте домкрат.

Учтите, что обычный ключ на «17» не очень удобно использовать, поэтому лучше оптимизировать инструмент — приварить головку к воротку в виде буквы «Т».

Запчасти лучше покупать после того как вы все разберете, так как бывают случаи, что после демонтажа придется покупать новую полуось.

Итак, вам понадобится:

Новенький подшипник,

сальника полуоси,

запорная втулка.

Последовательность действий по смене подшипника на полуоси ВАЗ 2107:

1. Ставьте машину на ровную поверхность, устанавливайте фиксирующие башмаки по заднее и переднее колесо с другой стороны.

2. Немного выкручивайте винты на заднем колесе и поднимайте машину домкратом.

3. Устанавливайте специальный подпор, который убережет от случайного падения одной из сторон автомобиля. Как вариант, можно использовать пустую металлическую канистру.

4. Выкручивайте болты до конца, и демонтируйте колесо.

5. С помощью торцового ключа на десять вкручивайте направляющие и аккуратно «выдавливайте» тормозной барабан (самый простой способ — сбить его с помощью деревянного бруска и молоточка).

Если эти методы не помогли, тогда попробуйте еще один способ. Убедитесь, что машина хорошо зафиксирована, выжмите сцепление, поставьте ручку КПП в положение второй передачи запустите движок отпустите сцепление, раскрутите немого барабан (сильно не газуйте). После этого резко нажмите на педаль тормоза. Как правило, уже через несколько попыток барабан легко снимается.

Обратите внимание! При снятии барабана таким образом нужно действовать предельно аккуратно, возле машины находится не кого не должно, так как барабан может слететь.

6. Ключом на «семнадцать» через специальные отверстия фланца выкручивайте крепежные болты, которые фиксируют полуось.

7. Демонтируйте полуось. Если сделать это не удается, посадите колесо на два болта и, подергивая его, (движения должны быть как можно резче) снимите изделие. Если оно не поддается, то действуйте путем раскачивания.

Далее занимайтесь заменой подшипника. Учтите, что если под рукой нет специального съемника, то эта операция займет у вас много больше времени.

Увеличение выворота колёс

Иногда водители хотят увеличить управляемость своего автомобиля. Стандартный угол поворота у вазовской «классики» всегда вызывал много вопросов у автолюбителей. Так что водители увеличивают этот угол самостоятельно с помощью нескольких простых операций. Особенно часто этим занимаются любители так называемого дрифта: увеличенный выворот колёс позволяет машине легче войти в управляемый занос, причём сделать это можно на максимальной скорости.

Машина устанавливается на яму. Одно из колёс поднимается домкратом и снимается. После этого с подвески откручиваются рулевые сошки, которые располагаются за ступицей. Этих сошек две.
Одна из сошек распиливается пополам с помощью болгарки. Отпиленная верхняя часть выбрасывается. Оставшаяся часть приваривается ко второй сошке. Результат представлен на фото ниже.
Сваренные сошки устанавливаются на место.
Кроме того, на нижних рычагах подвески имеются небольшие ограничительные выступы. Они аккуратно спиливаются ножовкой по металлу. После выполнения всех вышеперечисленных операций выворот колёс «семёрки» становится примерно на треть больше по сравнению со стандартным.

Ещё следует отметить, что некоторые автовладельцы предпочитают не заниматься самостоятельной сваркой и установкой сошек. Вместо этого они покупают уже готовые тюнинговые наборы для вазовской «классики», позволяющие увеличить выворот колёс без лишних трудозатрат. К сожалению, найти такой набор в продаже не так-то просто. Поэтому вышеизложенная технология увеличения выворота колёс будет популярна среди владельцев «семёрок» ещё очень долго.

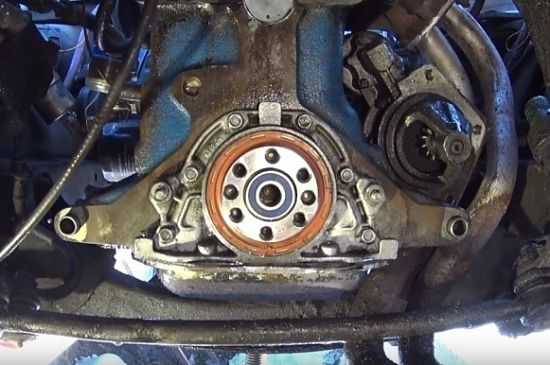

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.
