Назначение маркировки
Каждый редуктор на НИВУ имеет определенную маркировку:
- 2101, 2102 (не производятся);
- 2103 с передаточным числом Z=4.1, что означает 10 зубьев у ведущей шестерни, 41 зуб размещен на ведомой;
- 2106 с передаточным числом Z=3.9, т. е. 11 зубьев у ведущей шестерни, 43 зуба выполнено на ведомой.
Маркировка 2103 указывает, что это более скоростные редуктора, а 2106 — более тяговые.

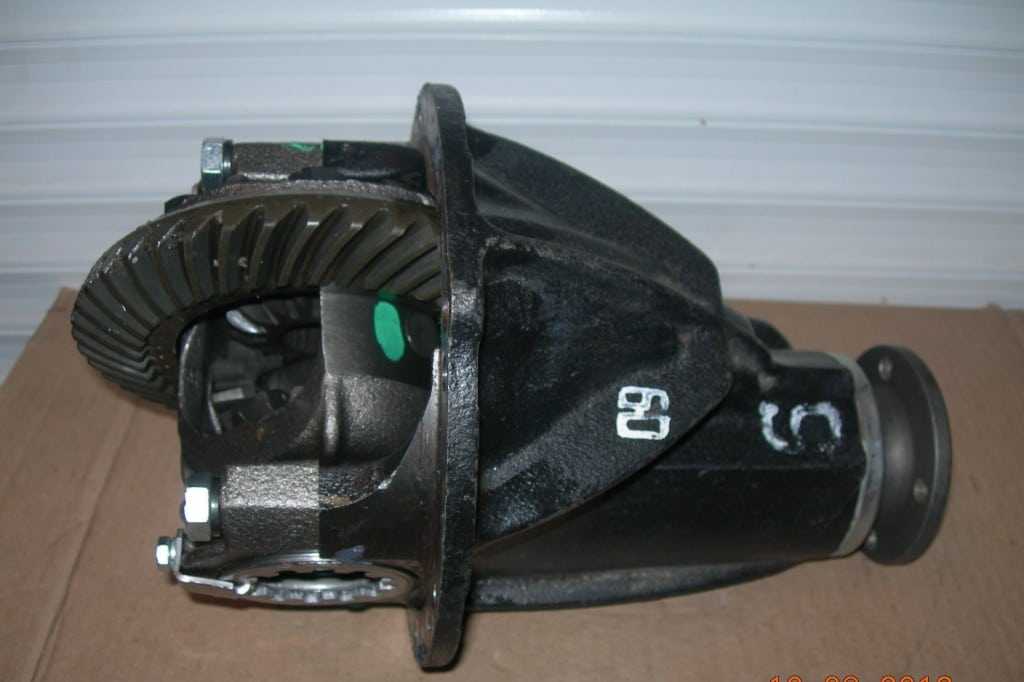

Редуктор на Ниву
Заменяя один из узлов необходимо обращать внимание на значение передаточных чисел: они должны совпадать для переднего и заднего моста. Если передаточные числа различаются, то оси колес вращаются с разной скоростью
Один редуктор быстро ломается.
Маркировки переднего и заднего узлов автомобиля НИВА должны совпадать и иметь одинаковые передаточные числа. Если ранее были установлены узлы с маркировкой 2101, 2102, заменяя его, на деталь с иной маркировкой (2103, 2106), то замене подлежат оба редуктора.
Передний редуктор
Необходимость снимать эту деталь автомобиля НИВА обычно возникает, если появились признаки неисправности, и деталь надо отремонтировать либо заменить. Разбирая, собирая или ремонтируя редуктор, необходимо использовать специализированное оборудование. Также требуются соответствующие навыки. При необходимости лучше обращаться в автомастерские.
Снятие переднего моста
Сначала НИВА загоняется на подъемник либо смотровую яму, можно разбирать и демонтировать редуктор. Снимаются:
- Штанга поперечной устойчивости стабилизатора;
- Защитная пластинка картера двигателя;
- Растяжки поперечины подвески.
Редуктор на ВАЗ Нива
Работы продолжаются:
- Разъединяются амортизаторы с нижними рычагами подвески;
- Отсоединяется фланец ведущей шестерни;
- Убирается передний карданный вал Шевроле;
- Пружина подвески сжата, разъединить шаровой шарнир и нижний рычаг;
- Снять пружину;
- Поворотные рычаги и тяги рулевого привода отсоединить.
- Снять колпак;
- От ступицы колеса отвернуть гайку подшипников.
С другой стороны подвески автомобиля НИВА выполняются все операции в той же последовательности. Потом необходимо выполнить следующие действия:
- Ослабляется хомут, стягивающий соединение трубы глушителя и приемную трубу;
- Отсоединяется подвеска глушителей с трубами на коробке передач;
- Откручиваются гайки, удерживающие приемную трубу глушителей, идущую к выпускному коллектору;
- Снять вниз трубу;
- Выкручиваются гайки, которыми к кронштейнам крепятся поперечины подвески подушек;
- Отвернуть болт, при помощи которого происходит крепление правого кронштейна к двигателю;
- Поддерживается передний мост, выкручиваются крепящие его гайки;
- Двигатель Шевроле приподнимается на 25-30 мм;
- Снимается мост и приводы передних колес.
Ремонт переднего узла моста
Разборка осуществляется в последовательности:
Передний мост устанавливается и закрепляется на стенде, предназначенном для выполнения ремонтных работ;
Открывается пробка и сливается из картера Шевроле масло;
Отвернуть гайки, крепящие у корпуса внутреннего шарнира крышки подшипника;
Очень осторожно шарнир вынимается (чтобы не повредить уплотнительную прокладку);
Убрать стопорное кольцо с пружинной шайбой;
Подшипник спрессовать с корпуса внутреннего шарнира;
Снять сальник;
Убирается штампованная крышка и уплотнительная прокладка картера моста (нижняя крышка не снимается);
Разбирается редуктор переднего моста.
Установка переднего устройства
Монтаж моста на НИВУ происходит в обратной снятию последовательности. В процессе установки редуктор помещается на место. Болты с гайками требуется затягивать моментами. Трансмиссионное масло заливается в картер переднего моста через маслоналивное отверстие. Масло не должно переходить нижнюю кромку отверстия.
Принцип действия
Крутящий момент подается на коробку передач (КП) и раздаточную коробку полноприводного автомобиля. С нее усилие направляется до переднего и заднего моста. Карданной передачей НИВА крутящий момент подается на оси.
ВАЗ Нива
На мосты устанавливаются редуктора, которые переводят движение карданного вала во вращение полуосей колес.Оба узла переднего и заднего мостов Шевроле имеют похожую конструкцию: ведущая и ведомая шестерни, располагающиеся друг к другу под прямым углом. Шестерни редуктора снабжены зубьями особой формы, а их конструкция способствует максимальной передаче усилий между валами.
Редуктора, устанавливаемые на автомобилях НИВА, обязательно имеют маркировку, указывающую передаточное число.
Ремонт редуктора заднего моста
Когда возникает перегрев заднего моста или от него идут шумы, то требуется ремонт редуктора. Самостоятельно в гараже снимать редуктор Шевроле не рекомендуется, потому что очень сложно определить зазор между шестернями.
Снятие заднего устройства
Если отсутствует возможность провести ремонт редуктора в автомастерской, то лучше тогда заменить эту деталь целиком:
- Установить НИВУ на яму либо эстакаду;
- Сливается из заднего моста масло;
- Разъединить карданный вал с фланцем ведущей шестерни;
- Демонтировать на Шевроле полуоси;
- Открутить болты редуктора заднего моста у балки;
- Снять редуктор заднего моста.
Установка заднего узла
В ранних моделях автомобилей НИВА места соединения фланцев с задним мостом уплотнялись прокладкой. Позже для этого стал использоваться маслостойкий герметик. При обратной установке редуктора любой тип уплотнений обязательно необходимо восстановить. Соблюдать нижеприведенную последовательность:
- Почистить поверхности соединения заднего моста с узлом от остатков герметика; Обезжирить резьбы болтов, монтажные отверстия в балке и разъемы специальным средством, растворителем либо бензином;
- Обработать поверхности маслостойким герметиком;
- Резьбы болтов редуктора обязательно смазать фиксирующим составом;
- Установить редуктор в балку заднего моста Шевроле и равномерно затянуть крепежными болтами;
- Выполнить монтаж оставшихся демонтированных запчастей в строго обратной последовательности;
- Залить в задний мост масло.
