Замена выжимного подшипника lada priora (ваз приора)

Чем определяется надежность автомобиля

С того момента, когда появилась возможность выбирать себе модель автомобиля, прошло уже много лет. Давно вошло в привычку просматривать каталоги машин, которые представляют ведущие мировые компании на очередной выставке. Отечественным предприятиям пришлось выдержать колоссальные нагрузки в конкурентной борьбе с мировыми лидерами. Есть основания полагать, что эта борьба пошла им на пользу. Перенимая чужой опыт и улучшая собственные разработки, российским производителям удалось создать линейку достойных автомобилей. Владельцу, который устанавливает сцепление на Приору, желательно знать конструкцию устройства. Если просмотреть и проанализировать отзывы об этой модели, то баланс получится положительный. Разумеется, это не значит, что автомобиль уже не нуждается в улучшении и модернизации. Как раз наоборот, каждое очередное обновление создает почву для его критического анализа. Дополнительный датчик усложняет электронную схему. Его замена или регулировка требует от мастера дополнительных знаний и опыта.

Каждому водителю известно, что автомобиль включает в себя три основные составляющие:

• Двигатель;
• Трансмиссию;
• Ходовую часть.

Выделять из этого списка наиболее значимую позицию, нет ни какого смысла. Важнейшим элементом трансмиссии является сцепление. По своей надежности этот узел не уступает всем остальным. И наработка на отказ составляет, в среднем, 100 тыс. км. После такого пробега рекомендуется его регулировка или замена изношенных деталей. Многолетняя практика доказывает, что предпочтительнее поменять всю корзину сцепления. Дело в том, что износ всего механизма протекает равномерно. И когда в нем появляется новая деталь, то она будет служить дольше. Этот факт понятен и не вызывает возражений. Однако надо учитывать, что старые детали выйдут из строя раньше. В результате через короткий промежуток времени придется вновь заниматься ремонтом.

Сцепление Лада Приора

Как сделать диагностику подшипника передней ступицы на Приоре и причины поломки

В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел. Для диагностики поломки достаточно сделать несколько операций:

1. Поднять авто домкратом;
2. У вывешенного колеса руками проверить люфт;
3. Покрутить колесо, при этом послушать наличие шума;
4. Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.

Почему передний ступичный подшипник у ВАЗ 2170 (Приора) выходит из строя:

• Истечение срока службы;
• Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
• Некачественный шарикоподшипник (брак, подделка, производственный дефект);
• Разгерметизация (пыль, влага, грязь);
• Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
• ДТП, наезды по глубоким выбоинам в асфальте или ямам.

Замена сцепления своими руками

Замена сцепление Лада Приора

Когда возникла острая необходимость отремонтировать сцепление, зачастую приходится выполнять эту работу своими руками. Для этого необходимо приготовить инструменты, купить датчик и внимательно изучить инструкцию по снятию коробки переключения передач. Замена любой детали или сцепления в целом выполняется только после снятия коробки передач.

Подготовительный этап

Для выполнения ремонтных работ необходимо установить автомобиль на подъемник, эстакаду или смотровую яму. При этом обязательно установить под колеса противооткатные упоры. Затем нужно отключить и снять аккумулятор. Обязательно нужно слить масло из коробки передач. Снять воздухоочистительный фильтр. После чего нужно снять стартер. Эта операция требует аккуратности. Трос спидометра, колодка с выключателем заднего хода тоже необходимо снять. После чего переходить к следующему этапу.

Демонтаж КПП

Работу по снятию коробки переключения передач нужно выполнять очень аккуратно. Одному человеку с этой задачей не справиться — обязательно нужен помощник. Главное, при этом, не задеть и не деформировать лепестки на корзине сцепления. Коробку отодвигают от двигателя с помощью мощного рычага. Как правило, для этого используется ломик. При этом ее нужно придерживать, иначе она может упасть. И тогда замена потребуется уже более существенная. После того как снята коробка, можно снять корзину сцепления. Регулировка потребуется после сборки, а на этом этапе нужно оценить степень износа деталей. Специалисты рекомендую заменять механизм полностью. Даже если покажется, что датчик еще может послужить, лучше не вестись на экономию. После , можно приступать к сборке. Окончательная регулировка выполняется после того, как автомобиль собран и лишних деталей не осталось.

Замена выжимного подшипника Приора

Для того чтобы поменять деталь, придется снимать КПП. С подробной инструкцией по снятию коробки передач вы можете ознакомиться здесь (ссылка на страницу).

После снятия коробки необходимо следующее:

Первым делом для снятия подшипника необходимо найти усики специального пружинного фиксатора. Далее два конца усиков извлекаем из держателя подшипника. Для этого нужно приложить небольшое усилие и вытащить усики из двух отверстий.

Теперь подшипник вместе с держателем легко снять с направляющей втулки.

Для того чтобы произвести осмотр или замену самой детали, потребуется извлечь ее непосредственно из держателя

Для этого, при помощи отвертки с плоским концом отожмите четыре металлических лапки в нескольких местах корпуса.

Теперь деталь можно извлечь и заменить на новую.

При установке нового подшипника обратите внимание на его визуальное состояние (не должно быть дефектов, трещин). После установки и смазки, раскрутите деталь, одновременно проверяя его работу на предмет посторонних шумов

Кроме того, не должно фиксироваться и заметных люфтов.

Обратная установка КПП.

Теперь вы знаете, как поменять выжимной подшипник на приоре!

Важные моменты

Обратите внимание на то, что сегодня в продаже имеются поддельные авто-комплектующие. Учтите, что большинство новых, оригинальных выжимных, имеют в своем составе нанесенную заводскую смазку светлых оттенков

В дополнение к сказанному, рекомендуем вам приобретать выжимные, которые выполнены только из металла. Помимо наличия металлического корпуса, смотрите, чтобы в местах креплений, так называемых ушек (фиксаторов) металлическое покрытие было однородного цвета без признаков закаливания при помощи высоких температур. Особое внимание уделите проверке детали на так называемый люфт (должен отсутствовать или быть минимальным). Покрутите изделие, послушайте, имеются ли шумы при его вращении.

Для того чтобы выбрать выжимной подшипник сцепления Приора, необходимо знать о том, какая система сцепления у вас установлена (какого производителя). К примеру, производители «Sachs» и «Valeo» имеют свои собственные, оригинальные подшипники которые не взаимозаменяемы.
И напротив, производитель «VBF» гарантирует полную совместимость и корректную работу с различными системами сцепления на автомобилях «Калина», «Приора». Плюс ко всему, имеются хорошие отзывы о качестве и продолжительно сроку эксплуатации.

Как продлить срок эксплуатации

Для того чтобы система сцепления прослужила максимально долго, рекомендуем не выжимать педаль в течение длительного количества времени. Другими словами, если вы не планируете переключать передачу в ближайшие 1-2 секунды, педаль не выжимайте. Таким образом, вы существенно сократите нагрузки на систему и увеличите срок ее эксплуатации.

Замена сцепления на Приоре своими руками

Работа по замене любого элемента сцепления довольно сложный процесс, требующий не только грубой физической силы, но и хорошей координации, опыта и навыка работы с различным слесарным инструментом. А такая автомашина, как «Приора», требует к себе, вообще, трепетного и нежного отношения. Но даже в этом ракурсе, замена самого сцепления – это нелёгкая операция.

Устройство муфты «Приоры»

Как и на остальных автомобилях, сцепление «Приоры» состоит из трёх основных элементов.

1. Корзина с ведущим диском.
2. Ведомый диск.
3. Выжимное устройство (подшипник).

Корзина крепится жёстко к маховику мотора. К внутренней части на пружинной системе прикреплён подвижный диск с металлической поверхностью, которая прижимается ко второму ведомому диску очень плотно.

Ведомая часть состоит из стального круга с наклёпанными фрикционными накладками и с нарезкой под первичный вал коробки переключения передач.

Выжимной подшипник – устройство, также одеваемое на вал коробки. Имеет в составе подшипник и основу с выступами для нажимной вилки. Вся система смонтирована в кожухе маховика и защищена им от внешнего воздействия.

Основные неисправности муфты «Приоры» и их признаки

Самым слабым местом системы сцепления являются накладки ведомого диска. Они просто изнашиваются. Какое-то время можно бороться с этим натяжением приводного троса, но недолго. Остальные поломки сугубо механические. Это поломка пружин корзины, трещины корпуса, износ выжимного подшипника, стирание ведущего диска. Правда, надо признать, что последняя неисправность очень редко встречается. Все эти поломки в любом случае требуют снятия всего механизма. Даже если необходимо поменять только одну из частей.

Признаки неисправности

Первым и самым главным признаком износа диска (требует замены) и поломки прижимных пружин является затруднённое включение и выключение передач. То есть, муфта не реагирует. Остальные поломки, как правило, выдают себя нетипичными шумами в районе кожуха маховика. Выжимной «гудит» при нажатии на педаль сцепления, корзина – при выключенной передаче.

Как заменить механизм сцепления на «Приоре»

Как уже говорилось, это довольно сложный и трудоёмкий процесс.

Итак, для этой операции понадобятся следующие инструменты.

• подкатной домкрат;
• телескопическая стойка с навершием под коробку передач;
• монтировка;
• набор ключей слесарный;
• новое сцепление для замены;
• первичный вал коробки передач, отдельно.

Автомобиль установить на яму. Включить и зафиксировать стояночный тормоз «Приоры». Лучше подложить под колёса «башмаки» или другие фиксаторы. Снять всю нижнюю защиту двигателя. Проверить доступ к креплению коробки. Поддомкратить левую (водительскую) сторону «Приоры». Демонтировать левое колесо и добраться до шаровой опоры. Отсоединить её. Выдернуть из коробки гранату и оставить в суппорте. Также поступить с правым колесом.

Теперь открутить болты подушек коробки. Отсоединить трос сцепления от вилки привода выжимного подшипника. Отвернуть болты, крепящие коробку к блоку двигателя, и снять её. Доступ к муфте открыт.

Замена сцепления «Приоры»

Корзина сцепления крепится к маховику двигателя 6 болтами под ключ на 10. Когда снята коробка передач, открутить весь узел не составляет труда. Это займёт не более 10 минут, и корзина с ведомым кругом снята.

Установка новой детали

А вот здесь уже имеются некоторые хитрости. Именно в этой операции понадобится отдельный первичный вал коробки передач. Трудность заключается в том, что если устанавливать корзину на место наобум, то ведомый диск может сместиться. Достаточно отклонения в 0,5 мм, и установить коробку на место будет практически невозможно. Тут-то и пригодится отдельный вал. Вставить его в корзину на штатное место, одеть ведомый диск и вставить концевик в отверстие маховика. Ввести его до упора. Только после этого посадить по валу саму корзину, по меткам, сделанным при разборке. При необходимости сделать замену выжимного подшипника до установки коробки. Просто снять его с вала и поставить новый. Аккуратно вынуть корректирующий вал из маховика, и собрать всё в обратном порядке.

Замена сцепления лада приора своими руками

Возникла необходимость поменять сцепление на ладе приоре. Симптомы типичные — чувствительное буксование сцепления на высших передачах и большом моменте двигателя.

Сразу скажу — сцепление хотелось менять без снятия коробки и выдёргивания шрусов. Что, кстати, противоречит сервисному мануалу

Пробег 46000. Основные причины столь ранней замены:

1. Это всё же мой первый автомобиль, хоть и не первое транспортное средство ) 2. На машине разок проехал братик (по танкодрому). после чего от неё за 10 метров несло жжёным сцеплением 3. Пришлось тягать на буксире тяжеленный 1,5тонный Хрюндай Тибурон

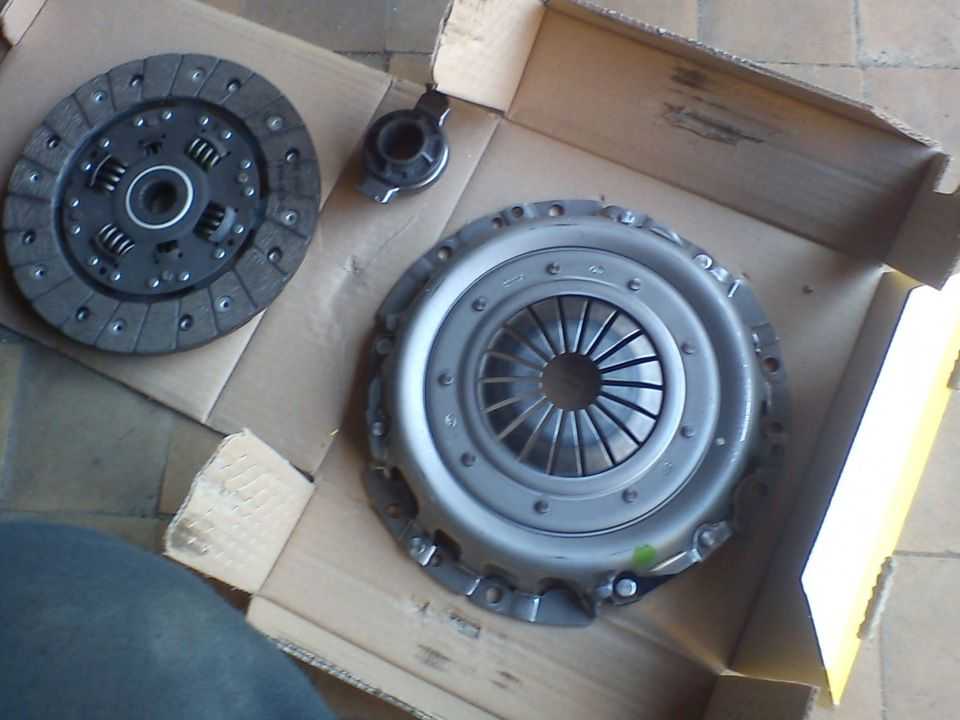

Сцепление решил менять целиком, в сборе потому как на заводе ставят два разных сцепления детали которых друг к другу не подходят. Какое установлено на каждой машине не выяснить пока не разберёшь, не так ли? )

заводские сцепления

Сцепление у которого ведомый с 4 пружинками не встречал и ничего про него не знаю. Сцепление с 4 большими и 2 малыми пружинами — это сцепление фирмы LUK. Его ставят на заводе. На ведомом диске должны присутствовать цифры 21703 или 21128.

Попытки купить сцепление в окресных магазинах не привели ни к чему — предлагали штатное сцепление от 2112 (совместимо по размерам, но не по передаваемому моменту) и его немецкие аналоги (вполне годятся, если б не выглядели явными подделками). Пришлось ехать на Кунцевский авторынок. На момент написания статьи комплект сцепления обошёлся в 3400 рублей(кажется))

это не у вас в глазах двоится — это я фокус не навёл)

Для замены сцепления понадобились: 1. Колоды, кирпичи и домкрат — чем больше тем лучше. 2. Эстакада — 1штука(можно и без неё, но наверное тяжко) 3. Комплект ключей и особенно головок с различными удлинителями(головка на 8 и на 19 оказались полезней всего. Нужен и сравнительно редкий 15!) 4. Короткая оправка для центрирования ведомого диска(10-12 см) 5. Пригодился и тюбик литола или чего подобного для смазки вала коробки и резьб.

Было сделано (порядок может не соблюдаться да и упустить мог чего): 1. Снят АКБ 2. Снят воздушный фильтр в сборе, отцеплен шлейф датчика воздуха. 3. Снят стартер, отсоединены его клеммы 4. Снята защита(пыльник) двигателя, передний кожух сцепления 5. Машина была вывешена, сняты передние колёса(это возможно лишнее)), отвинчены винты крепления шаровых опор(без этого у меня бы ничего не вышло). 6. Отцеплен валик привода с рычага выбора передачи, отцеплена левая реактивная опора(та что крепится к коробке) 7. Подставил под двигатель кирпичи и колоды, открутил опору коробки передач(левую). Двигатель с коробкой накренились и встали на мою баррикаду. 8. Открутил 3 винта и одну гайку соединяющую коробку и двигатель. 9. Начал оттаскивать коробку от двигателя (предварительно для страховки положил под неё колоду). Коробка у меня легла дальним от двигателя концом на растяжку и вниз так и не опустилась. Тасовал коробку пока между ней и двигателем не образовалась порядочная щель.

Для облегчения трудов имейте в виду — стойки(за тормозные диски например) нужно двигать в ту сторону куда хотите тянуть коробку. Иначе мешать будут.

10. Снял старое сцепление, открутив корзину от маховика. Откручивал винты по одному крутя двигатель рукой (вот тут понадобилась головка на 8, даже пришлось сгонять купить). Вынул рукой выжимной подшипник из колокола коробки.

У меня оказалось установлено ЛЮКовское сцепление от 21128, в хлам сожжёный ведомый диск и относительно целые корзина с выжимным. 11. Поставил новое. Наживил болтиками корзину со вложенным в неё ведомым диском к маховику, затем отцентрировал диск оправкой и от души, но сугубо в диаметральном порядке закрутил болты. 12. Смазал вал коробки литолом, надел выжимной, прищёлкнул его проволочным фиксатором. 13. Сдвинул коробку и двигатель до того момента как шпилька показалась из фланца картера двигателя и начал доставать до своей резьбы нижний болт. Затем скрутил их вместе. 14. Поставил на место всё, что снял )

Работа заняла 12(!) часов. Ну я сам виноват потому как обмусоливал и разглядывал каждую детальку и работал один(кстати не рекомендую).

Интересно, что за за первую неделю так и не привык к новому сцеплению )) Очень резко схватывает, хотя многие отписывали сцепление ЛЮК как мягкое. Сейчас конечно всё привычно.

Признаки неисправности

Основными признаками неисправности считаются:

• Гул, свист и другие лишние звуки при нажатии или отпускании педали;
• «Толчок» даже в том случае, если рабочий момент был пойман вовремя.

Если подозрения на неисправность «сцепы» есть, то можно сделать диагностику народными методами, без разборки подкапотных внутренностей.

Проверка на проскальзывание

Фиксируем авто ручником, включаем третью или четвертую передачу, медленно (медленнее, чем обычно!) выжимаем левую крайнюю педаль и на рабочем моменте жмем газ. Если с ручником все хорошо, то проверка будет правдивой. Автомобиль заглох – значит, пора менять нажимной диск.

Механика

На механике процесс работы сцепления крайне прост. Разберем его с момента начала движения. Автомобиль после запуска двигателя стоит на нейтральной передаче (запускать двигатель на передаче – моветон). Сцепление выжимается до конца – это значит, что оно выключено, ведомый и нажимной диски разошлись, то есть, создается момент для переключения передачи. Рычаг КПП по кулисе переводится в положение 1, включается первая передача.

Педаль плавно отпускается (включение сцепления), в этот момент происходит самое важное: расстояние между нажимным диском и ведомым постоянно сокращается, а усилие, передаваемое двигателем, уже привело один диск в движение, отчего момент «столкновения» двух дисков становится тяжелым. Если педаль отпускается резко, они быстро соприкоснутся, а это значит, что диск приостановится (представьте, что Вы идете и запинаетесь о камень – примерно то же самое происходит с двигателем)

Двигатель может заглохнуть, а в лучшем случае машина просто «клюнет». В такие моменты очень сильно страдают «лепестки» на ведомом диске – чем более «приплюснутыми» они становятся, тем ближе срок замены «сцепы». Если же диски соприкасаются плавно и ведомый диск медленно приводится в движение, автомобиль трогается с мертвой точки.

Снятие и установка сцепления Лада Приора (Lada Priora)

сцепление, устройство и ремонт

Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка…

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

1. Снимите коробку передач ваз 2170 (см. «Снятие и установка коробки передач»).

2. Если будете устанавливать прежний нажимной диск ваз 2171, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

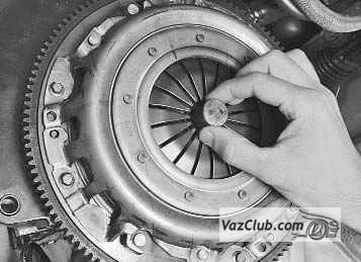

3. Установите оправку в отверстие нажимного диска.

ПримечаниеСнять сцепление можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

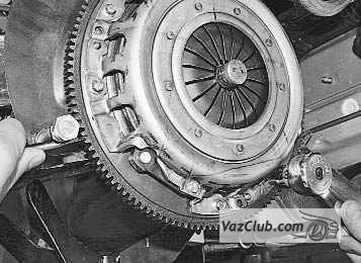

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

5. Снимите кожух сцепления в сборе с нажимным диском.

6. Снимите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск лада приора необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск ваз 2172.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска лада приора, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска лада приора замените нажимной диск в сборе.

11. Внешним осмотром оцените состояние опорных колец нажимной пружины автомобиля priora. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач приора. При необходимости устраните причины заедания или замените дефектные детали.

13

Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска ваз 2170 более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

14. При установке сцепления сначала установите с помощью оправки ведомый диск priora…

15. …затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.

17. Снимите оправку и установите коробку передач lada priora.

18. Установите нижний конец троса привода выключения сцепления на коробку передач приора и восстановите исходную регулировку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления лада приора»).

ПримечаниеПеред восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления ваз 2171 2172, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L (см. «Замена троса привода выключения сцепления ваз 2170») между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

Сцепление Лада Приора

• — Конструкция сцепления
• — Неисправности в сцеплении
• — Замена сцепления
• — Замена выжимного подшипника сцепления
• — Снятие и установка вилки сцепления
• — Замена троса привода сцепления

Как сделать замену выжимного подшипника на «Лада Калина» своими руками

1. Признаки неисправности выжимного подшипника сцепления на Калине
2. Демонтаж КПП и снятие выжимной муфты
3. Установка нового выжимного подшипника
4. Замена подшипника без снятия коробки
5. Как выбрать «выжимник»: номер, размеры, цена
6. Советы по ремонту и полезные видео

Выжимной подшипник (ВП) – шарикоподшипник, который установлен в специальную муфту с пружиной и перемещается по втулке первичного вала. Деталь служит для нажима на диск сцепления, отвода маховика из зацепления с коробкой передач (КП). Выжимной подшипник (Калина ВАЗ 1118, Приора, Гранта), как и сцепление, периодически выходят из строя после длительного пробега или неправильной эксплуатации, обслуживания. В случае возникновения неисправностей сцепления, для ремонта потребуется снять коробку передач, но существует способ, при котором замена выжимного подшипника Калина производится без демонтажа КПП. Многие владельцы ВАЗ 1118, часто задаются вопросом «Сколько стоит замена выжимного подшипника на Калине?», можно с уверенностью сказать, что в автосервисе данный ремонт обойдется примерно в 3000 рублей. Самостоятельная замена по данной инструкции займет у вас 3-4 часа, поэтому выбор остаётся за вами.

Примечание: Стоит отметить, что без снятия коробки сокращается время ремонта, но сам процесс не упрощается.

В статье изложено руководство по замене выжимного подшипника сцепления на Ладе Калина со снятием коробки переключения скоростей, а так же показан способ без её снятия. Дополнительно представлена информация по выбору запчастей, номерам, ценам, размерам. Материал сопровождается множественными фотографиями, а так же вспомогательными видео, в том числе по замене сцепления на Калине. Данная инструкция подойдет владельцам автомобилей Лада Приора, Лада Гранта, ВАЗ 2110-2115.
