Устройство, регулировка, настройка и замена сцепления лады приора

Меняем на Приоре тросик сцепления

Как мы и говорили, замена троса сцепления в вашей LADA Priora возможна и своими руками, самое главное, это знать, как поменять правильно. Об этом читайте далее.

Для замены потребуются такие инструменты:

• Ключи обыкновенные на 8“/17“.
• Плоскогубцы/отвертка/монтировка.

Замена начинается с демонтажа старого привода, и начинать нужно с салона LADA Priora. Делать все придется с помощником. Алгоритм действий:

• Вилку сцепления потихоньку отжимаем. При этом помощник снимает скобку крепления троса с педали.
• Откручиваем крепление кожуха около педали. Использовать для этого ключ на 8.
• Переходим уже в моторный отсек, и при помощи отвертки следует аккуратно выдвинуть имеющийся там уплотнитель и туда же вытянуть трос.
• Отключаем минусовую клемму АКБ, поскольку работа будет проводиться рядом с приводом стартера.
• Снимаем воздушный фильтр. Теперь открыт доступ к крепежу троса.
• Используя ключ на 17 легко отпускаем фиксатор оболочки. Таким образом, сердечник будет ослаблен и наконечник в вилке в месте включения муфты свободно вынимается.
• Снимаем кожух из паза. Это все что требуется, дабы привод стал свободен.
• Переходим в салон. Приступаем к установке нового устройства. На данном этапе помощник должен протянуть трос из моторного отсека в салон. Перед тем как начать установку, смазываем все открытые участки крепежа наконечников и самого сердечника.
• Укладываем его как следует в салоне, закрепляем механизм наконечника , конечно же на педаль.
• Прикрепляем кожух.
• Отжимаем вилку и крепим фиксатор непосредственно для вилки.
• Ставим на место, где и положено быть креплению кожуха, непосредственно уже на коробке передач. Используя ключ на 17 производим регулировку натяжения рассматриваемого устройства.
• Закрепляем в специальном отверстии салона извлеченный ранее оттуда уплотнитель.
• На законное место ставим такое устройство, как автомобильный воздушный фильтр.

Особенности регулировки сцепления

Транспортные средства Лада Приора, Калина и Гранта оборудованы тросами сцепления, оснащенными храповыми устройствами. По своей конструкции тросики беззазорные, поэтому их регулировка теоретически не нужна, однако по факту производитель рекомендует автовладельцам периодически регулировать устройство.

Чтобы правильно произвести регулировку троса на автомобилях Лада Калина, Приора и Гранта, подготовьте отвертку и линейку (или штангенциркуль) и выполните следующие действия:

Для начала следует открыть капот, после чего тросик следует установить в исходное положение. Чтобы сделать это, необходимо переместить нижнюю часть тросика немного вперед, то есть по направлению его перемещения, это нужно сделать до упора. При перемещении тросика вы можете почувствовать небольшое усилие возвратной пружины, вас это не должно пугать.

Далее, используя линейку или штангенциркуль, следует замерять расстояние. Какое именно — показано на фото, вам необходимо отметить расстояние от начала вилки до поводка троса. Чтобы сделать это правильно, необходимо так же придерживать тросик и зафиксировать его в одном положении. Сделайте замер, в идеале он должен составлять 2.7 см, но разумеется, если вы столкнулись с необходимостью регулировки на Лада Приора, Калина или Гранта, то это расстояние будет либо большим, либо меньшим. Поэтому вам следует довести его до необходимого параметра, для этого необходимо вращать поводок тросика в одну или другую сторону.

После этих действий нужно будет ввести наконечник тросика в паз вилку, затем сам элемент можно отпустить

Обратите внимание, зазор должен полностью отсутствовать.

В целом процедура по регулировке троса завершена. Теперь вам нужно только несколько раз нажать на педаль, чтобы убедиться в том, что все работает нормально

После нескольких нажатий еще раз замерьте расстояние на тросе, если есть необходимость — отрегулируйте устройство опять.

На сколько бы сцепление не было новым, владельцам Лад Приор, Грант и Калин периодические требуется производить регулировку и педали.

Необходимость регулировки может проявляться при:

• постоянных рывках во время начала движения;
• появлении ударов при попытке включить ту или иную скорость;
• западании самой педали.

Такие симптомы свидетельствуют о том, что необходимо правильно отрегулировать педаль. В идеале педаль сцепления должна быть расположена на одном уровне с тормозом — тогда полный ход должен составлять около 12.5-13.5 см, но на практике этот показатель может быть увеличен до 16 см. Чтобы правильно отрегулировать педаль, подготовьте два гаечных ключа соответствующих размеров.

1. С помощью ключа ослабьте контргайку троса, которая установлена в подкапотном пространстве.
2. Далее, необходимо с помощью другого ключа необходимо начать подкручивать вторую контргайку, так вы сможете правильно выставить необходимый зазор. Когда процесс будет завершен, первую контргайку следует до упора затянуть.

Учтите, если вы настроите педаль так, что она будет находиться ниже тормоза, то схватывание проявится тогда, когда педаль только оторвется от пола. Соответственно — если педаль тормоза будет ниже, то схватывание будет происходить почти в конце. В идеале эти две педали должны располагаться на одном уровне (автор видео — Time R).

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

Итак, устройство состоит из следующих элементов:

• В двойном экземпляре крепеж для кожуха.
• Тросик сцепления.
• Крепежный элемент для вилки.
• Для педали специальная петля.
• Кожух из резины, для защиты салонного отверстия.

Как вы уже поняли, сердечник находится внутри жесткой оболочки, там он передвигается под воздействием возвратных пружин и собственно педали. Благодаря этому и осуществляется его стабильная работа.

О работе на LADA Priora троса сцепления

Изначально на легковых отечественных ВАЗах с системой заднего привода, сцепление включалось благодаря обыкновенной гидравлической системы. Принцип точно такой же, как и у тормозного привода: от основного цилиндра все давление подается на так называемый рабочий цилиндр. Только современные автомобили, такие, к примеру, как рассматриваемая нами Лада Приора, получили систему переднего привода, специалисты автомобилестроительной компании отказались от такого принципа работы рассматриваемого устройства, что значительно облегчило обслуживание. В компании разработали надежную, и весьма простую систему включения автомобильного сцепления, с использованием тросика, теперь он главный во всей системе. Тут применен принцип так сказать, коромысла, то есть, нажимая на нижнюю часть соответствующей педали, сидя в авто, ее рабочая часть, находящаяся вверху, проходя через шток (так называемое основание), непременно начинает уходить в совершенно иную сторону, плюс ко всему прочему в это время она тянет трос прямо и конечно же за собой.

2-ой конец троса находится на приводной вилке системы сцепления. Когда нажимается педаль, сцепление выключается, непосредственно давая, таким образом, возможность перекл./вкл. передачу.

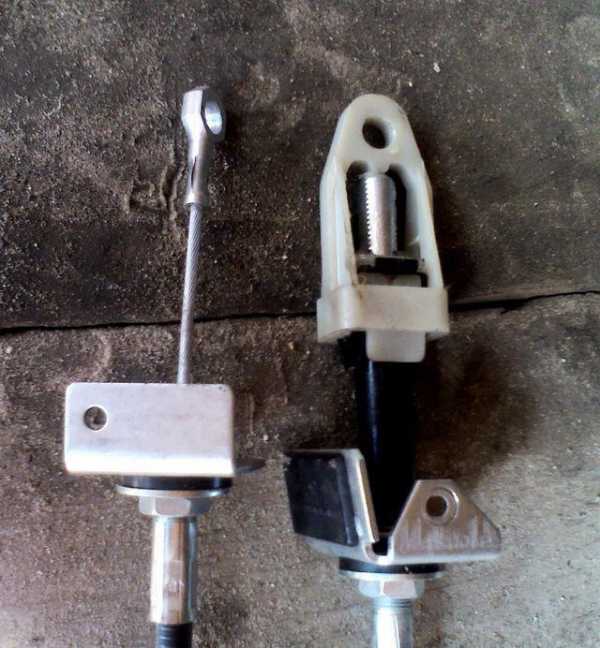

Трос с автоматическим натяжением

Конструкция троса сцепления с автоматическим натяжением отличается
от обычного только наконечником крепящемся к педали. В остальном вся
конструкция осталась неизменной. Установка наконечника с авто натяжением
впервые появилась в 2007 году на Ладе Приоре. В последующем такой трос
позаимствовали автомобили Нива, Гранта, Калина и Веста.

Принцип действия такого наконечника основан на храповом
механизме, со временем при растяжением троса пружина наконечника автоматически
перескакивает на храповом механизме через «зуб» и тем самым производится
натяжка.

Такой принцип конструкции позволяет владельцу автомобиля не прибегать к регулировке очень длительное время.

Стоимость троса в магазинах начинается от 400 рублей и выше в зависимости от производителя и магазина.

Недостатки

Основным недостатком троса является повышенная шумность
работы. По отзывам владельцев авто с механизмом авторегулирования натяжения сцепления,
трос способен издавать треск и скрежет при нажатии на педаль.

Избавиться от такого симптома поможет правильная регулировка
тросика или замена его на новый.

Инструкция по замене троса сцепления

Какое лучше поставить сцепление на Ладе Калине, Гранте или Приоре — зависит от финансовых возможностей.

Но для начала давайте разберемся с тем, как лучше произвести замену троса на этих авто:

1. Сначала нужно выкрутить гайку тросика кронштейна, установленную под панелью приборов авто. Гайка выкручивается с помощью ключа на 8, после чего демонтируется упор с кронштейна.
2. Далее, следует отсоединить стопорную скобу, установленную на так называемом пальце, затем отсоединяется сам корпус устройства компенсации, для этого воспользуйтесь отверткой. Также нужно снять пластиковую втулку с пальца педали. Произведите визуальную диагностику устройства на предмет механических повреждений или износа. Если они имеются, то втулку нужно поменять, заранее обработав ее солидолом.
3. Теперь необходимо демонтировать уплотнитель тросика, установленный в отверстии щитка (как видно по фото, он находится в подкапотном пространстве Лады Гранты или Калины). Наконечник тросика следует потянуть по ходу его передвижения, после чего он извлекается из паза на вилке.
4. С помощью ключа на 17 нужно выкрутить гайку, которая крепит наконечник тросика к кронштейну на КПП. Используйте еще один гаечный ключ для того, чтобы не допустить проворачивание наконечника элемента.
5. Теперь нужно демонтировать наконечник троса, затем сам элемент нужно извлечь из отверстия. Трос можно полностью демонтировать.
6. После этих действий можно приступить к монтажу нового устройства. Для правильной установки элемент для начала нужно пропустить в отверстие щитка. Устройство компенсации износа на Ладе Гранте или Калине необходимо зафиксировать на пальце, заранее обработав саму втулку устройства смазочным материалом.
7. Вам необходимо закрепить трос на педали и установить ранее извлеченное уплотнение. Также произведите монтаж наконечника элемента в кронштейн трансмиссии, полностью закрепите фиксирующую гаечку. Не забудьте навинтить поводок. Монтаж нового элемента должен быть произведен путем перемещения нижнего наконечника вперед до конца. Сам наконечник должен удерживаться в таком положении, в это время нужно правильно замерять расстояние, о котором мы говорили вначале статьи, между поводком и вилкой. Путем вращения поводка следует выбрать оптимальное значение.
8. Непосредственно перед монтажом поводка, его также необходимо будет смазать. В частности, речь идет конкретно о плоскости, контактирующей с вилкой.
9. Завершающим этапом будет выжимание педали до конца несколько раз Сделав это, вам опять необходимо будет замерить расстояние между вилкой и поводком. Если оно составляет больше или меньше 2.7 см, то следует произвести его регулировку.

Пошаговая инструкция по замене сцепления

Для начала потребуется снять коробку передач (см. снятие КПП)

1. Для того чтобы сохранить балансировку при установке, отмечаем положение кожуха диска по отношению к маховику (см галерею ниже).

2. Находим отверстие в нажимном диске сцепления и монтируем туда оправку. Если вдруг у вас нет оправки, можно выполнить демонтаж и без нее, только необходимо при снятии ведомый диск сцепления придерживать.

3. Откручиваем и достаем 6 болтов, которыми соединяются маховик и кожух нажимного диска сцепления. При помощи отвертки постарайтесь фиксировать маховик, не позволяя ему вращаться. Когда во время установки будете затягивать болты, делайте это постепенно, переходя от одного болта к другому и совершая за один раз один оборот ключа, не более.

4. Произведите демонтаж кожуха сцепления с нажимным диском.

5. Демонтаж ведомого диска производится вместе с оправкой.

6. Проверьте состояние ведомого диска и замените его, если заметите следующие изъяны:

• наличие трещин на его деталях; • головки заклепок углублены менее чем на 2 миллиметра и заклепочные соединения ослаблены; • поверхность фрикционных накладок замаслена; • демпферные пружина в ступичных гнездах сломаны или слабо закреплены; • биение диска превышает 0,5 миллиметров; • обнаружено видимое коробление диска.

7. Внимательно рассматриваем поверхность, где происходит трение нажимного диска и маховика. При обнаружении видимых следов износа, перегрева, глубоких рисок, забоин и задиров производим замену дефектных узлов.

8. Проверяем состояние нажимного диска. При наличии следующих изъянов производит его замену:

• трещины на тарельчатой пружине; • на местах, где происходит контакт между подшипником выключения сцепления и пружинными лепестками заметен видимый износ; • места контакта подшипника выключения сцепления и пружинных лепестков расположены в разных плоскостях.

9. Осматриваем кольца опоры нажимной пружины. Наличие следов износа и трещин неприемлемо, в этом случае придется осуществить замену нажимного диска в сборе.

10. Перед установкой сцепления необходимо проверить вращение ведомого диска по шлицам первичного вала коробки передач. При наличии заедания устраните его или поменяйте дефектные детали.

11

Устанавливая в кожух нажимного диска ведомый диск, обратите внимание на то, чтобы выступающая ступичная часть была направлена в сторону нажимной пружины.. 12

Установка ведомого диска производится с использованием оправки.

12. Установка ведомого диска производится с использованием оправки.

13. Устанавливая кожух нажимного диска, поместите деталь на три штифта центровки, закрутите и затяните болты, которыми скрепляются кожух и маховик (равномерно от одного болта к другому, за проход не более одного оборота).

14. Достаем оправку.

15. Устанавливаем коробку передач.

16. Регулируем сцепление, не забыв установить его нижний конец на коробку передач.

На этом замена сцепления на Приоре закончено, можно проводить дорожные испытания sovetyavto.ru

Замена троса сцепления на Рено Сандеро

Замена троса сцепления на Шевроле Авео

1). Ключом «на 10» откручиваем две гайка, расположенные у распределительного бачка, обозначенные на рисунке цифрами 1 и 2. Распределительный бачок приподнимаем и не отсоединяя шланги, ставим его на коробку с предохранителями.

2). В салоне трубчатый ключом «на 10» отворачиваем две гайки крепления троса к моторному щиту. Снимаем ее вместе с резиновой подушечкой.

3). Чтобы тросик не перекручивал резиновый чехол и не вращался, нужно придерживать ответную часть ключом на 12.

4). Отсоединяем трос от педали. Кончик троса будет выглядеть следующим образом.

5). А одевается он на крючок педали, точно также, как нарисовано на схеме:

6). В педальном узле имеется одна стопорная пружина, накрученная на ось вращения педали сцепления. Чтобы снять эту пружину, выдавливаем ушко пальцем по направлению к водительской двери, давим до тех пор, пока она не выскочит с характерным щелчком.

7). Старый трос почти уже на свободе, но не нужно торопиться его сразу снимать из подкапотного пространства. Отсоединяем его и отодвигаем в сторону, чтобы при необходимости можно было бы вспомнить, как он проходил между элементами автомобиля.

8). После того, как проложите новый тросик, можно будет спокойно убрать и старый.

9). И заключительный этап будет заключаться в регулировке нового троса.
