Замена тросика сцепления на калине

Как отрегулировать трос сцепления самостоятельно

• для свободного доступа к наконечнику снимаем воздушный фильтр;
• тянем за наконечник, выбирая максимум натяжения троса;
• используя штангенциркуль, измеряем расстояние между рычагом вилки и наконечником: если оно больше 27 мм, поворачиваем поводок по резьбе;
• нажимаем на педаль сцепления несколько раз, повторяем замер, процесс выполняется до получения результата.

Если регулировка не помогла необходимо заменить сцепление. Это один из важнейших механизмов в устройстве любого автомобиля. Бензиновые двигатели начинают развивать мощность, достаточную для того, чтобы автомобиль тронулся, начиная от 1000 об/мин. Такие обороты слишком велики, чтобы напрямую соединить мотор с ведущими колесами, для чего и существует механизм сцепления, через который крутящий момент двигателя передается на ведущие колеса.

Автомобиль плавно трогается и двигается. У водителя есть возможность, переключая скорости, выбрать оптимальный режим работы силового агрегата.

Корректировка работы механизма

При появлении различных посторонних звуков во время выключения сцепления в процессе эксплуатации автомобиля нужно проверить зазор на вилке привода и при необходимости откорректировать его. Регулировка троса сцепления выполняется в таком порядке:

1. Снять воздушный фильтр и вытянуть тросик за наконечник на максимальную длину.
2. Штангенциркулем замерить расстояние между наконечником и вилкой. В норме это расстояние не должно отклоняться от значения 2,7 мм.
3. При обнаруженных несоответствиях повернуть поводок на резьбе до установления нужной величины. Отпустить наконечник троса: при этом он должен плотно прижаться к вилке.
4. Нажать на педаль сцепления 3-4 раза для приведения в действие автоматической коррекции длины тросика, произвести замер снова.

Сцепление на Калине может издавать скрипы и шумы и после регулировки. Они могут быть вызваны трением поводка наконечника о вилку. Шум в этом случае доносится со стороны двигателя и устраняется нанесением смазки на место контакта гайки наконечника троса и вилки. Другие возможные причины — скрип педали, скрежет троса при трении о кожух — устраняются нанесением смазки. В некоторых случаях источником шума может быть датчик педали сцепления.

Устройство и работа сцепления Калины

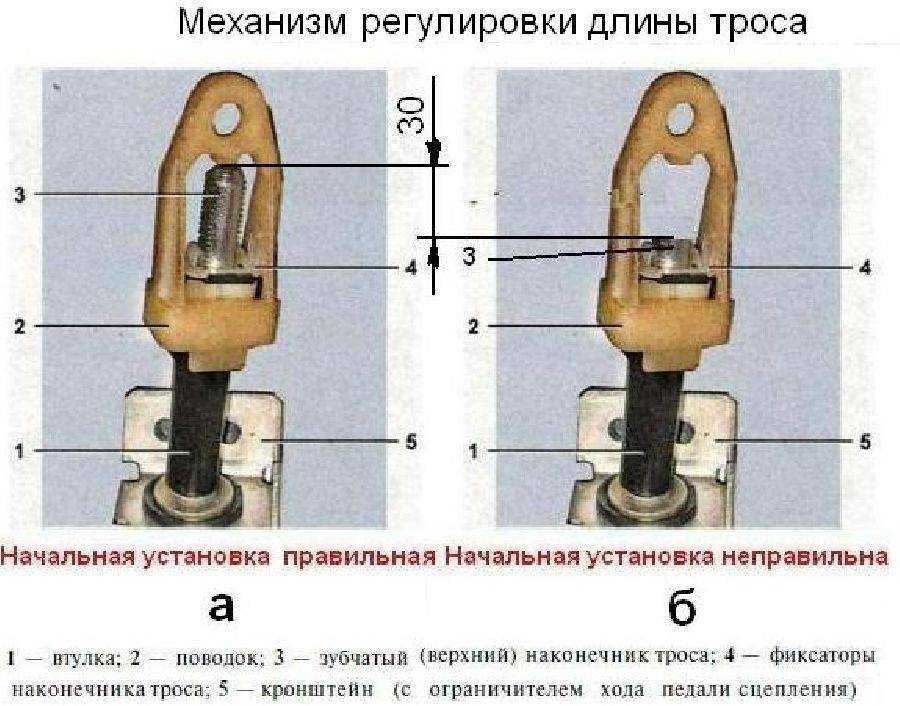

Агрегат относится к механизмам сухого типа, однодисковый, с центральной нажимной пружиной. Выключение при нажатии на педаль осуществляется тросом, снабженным храповиком. Эта деталь позволяет тросику автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянное беззазорное прилегание муфты с выжимным подшипником к корзине.

Нажимной диск вместе с пружиной диафрагменного типа заключены в кожух. Все вместе и принято называть корзиной сцепления. Между этим механизмом и маховиком расположен ведомый диск. Его ступица соединена с первичным валом КПП.

При воздействии на педаль тросик натягивается, поворачивая вилку. Нижняя втулка ее запрессована в картер сцепления, верхняя — съемная. Усилие при повороте вилки через муфту и выжимной подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

При отпущенной педали сцепление должно полностью передавать крутящий момент двигателя на трансмиссию. Нажатая педаль в норме полностью отключает ее от двигателя. Признаками необходимости регулировки сцепления на Калине можно считать:

• превышение полного хода педали (в норме — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
• при нажатой педали включение передачи происходит со скрежетом или треском — сцепление не выключается полностью;
• при пуске двигателя слышно завывание в картере — износ выжимного подшипника;
• рывки при начале движения свидетельствуют о недостаточной плавности включения сцепления;
• при езде на 3-4 передаче при нажатии на газ быстро растут обороты двигателя, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

Как правило, корректировать работу сцепления приходится после его ремонта для приведения механизма автоматической регулировки в рабочее состояние.

В подобных случаях компенсатор износа может утрачивать часть своих функций и не справляется с регулировкой длины тросика.

Операции по замене троса сцепления на автомобиле Лада Калина

1. Со стороны салона под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.

3. В моторном отсеке вытащите из отверстия в перегородке расположенной между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления.4. Потянув трос вперед по направлению движения автомобиля, вытащите трос  из углубления на вилке выключения сцепления.

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и демонтируйте трос с автомобиля, вытащив его из отверстия в перегородке.

6. Установку нового троса привода сцепления начните с того, что пропустите трос в отверстие щита передка, закрепите на стержне педали сцепления, также закрепите  корпус механизма компенсации износа.7. Закрепите упор оболочки троса на шпильке кронштейна педалей.8. Установите в отверстие перегородки  уплотнитель оболочки троса.9. Пропустите трос в отверстие кронштейна на коробке передач и установите в это отверстие направляющую втулку оболочки троса.10. Накрутите на нижний наконечник троса поводок, обеспечив выступание наконечник относительно торца поводка на 0-1 мм.

Виды и назначение сцепления

1. Неполное выключение сцепления. Такая проблема наблюдается во время включения 1 передачи, сопровождающегося скрежетом. Если закрыть на это глаза, вскоре полетит коробка передач. Причина неполадки — в увеличенном свободном ходе педали сцепления.
2. Автомобиль Лада Калина движется рывками при включении сцепления. Нарушение плавности хода свидетельствует о сильном износе накладок, шайб, демпферных пружин и ведомого диска. Устранять проблему нужно немедленно.
3. Проваливание педали. При нажатии педаль становится «ватной», непослушной, как следствие — сцепление включается не полностью. Слышен характерный шум, педаль не возвращается на место. Причина — в нарушении пружины, и без замены отдельных деталей, в том числе и тросика сцепления, не обойтись.
