Замена троса сцепления со снятием жабо

Замена троса сцепления на ваз 2109

Замена троса сцепления со снятием жабо сопровождается следующими действиями:

• Поднять машину на домкрат, иначе будет просто невозможно увидеть сам трос сцепления.
• Открутить гайку крепления.

Примечание: искать ее нужно непосредственно под педалью.

• На тяге педали находится колечко со штопорным кольцом.
• Нужно снять тросик. Однако при этом может возникнуть проблема со шплинтом, который его держит.
• Чтобы его снять, нужно найти ключ на 8, с помощью которого можно будет без труда выполнить данную манипуляцию.

Заменить трос сцепления ваз 2109

• После этого тросик легко вынимается, однако он все еще прикреплен к месту крепления, поэтому его пока что нельзя демонтировать.
• Снять жабо и стеклоочиститель ваз. Открыть капот.
• Под капотом найти место, к которому крепится трос. Здесь нужно открутить гайку ключом на 19.
• Резинку можно оставить старую, если она находится в неплохом состоянии. Кроме того заменить ее в домашних условиях довольно сложно, так как по ней идут непонятные проводки (они не выполняют никакой функции, поэтому их можно смело вынуть).
• В отверстие, через которое проходил трос, нужно вставить резинку.

Примечание: чтобы не потерять шпильку и другие болтики, их нужно держать в какой-нибудь коробочке.

• Вставить новый трос на место старого.
• Под капотом закрутить скобу крепления.

Интересно. Кстати, если трос порвется прямо на дороге, то не обязательно буксировать автомобиль до дома. Дело в том, что его можно завести и без сцепления. Да и после этого можно будет даже переключать скорости. Однако придется время от времени делать перегазовку.

Проверка на работоспособность

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

1. Сначала замеряем ход педали сцепления.
2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
3. Далее, производим новый замер и уточняем полученные показания.
4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Регулировка троса

Для регулировки необходимо:

• Ослабить фиксацию контргайки, что обеспечит подвижность регулировочной гайке;
• Подтяните трос с помощью гайки натяжения;
• Тянуть нужно до тех пор, пока не шатнется автомобиль;
• Во время этого процесса не лишним будет периодически нажимать на педаль сцепления;
• Не перетягивайте трос слишком сильно, иначе вскоре он вновь порвется;
• Если же недотянуть тросик, работоспособность сцепы оставит желать лучшего. Что делать? Находить оптимальный баланс.

Замена троса, диска сцепления и прочие манипуляции с педалью сцепы требуют обязательного проведения ее регулировки.

Регулируем тросик

Регулировка педали

Чтобы отрегулировать педаль, действуйте по следующему алгоритму.

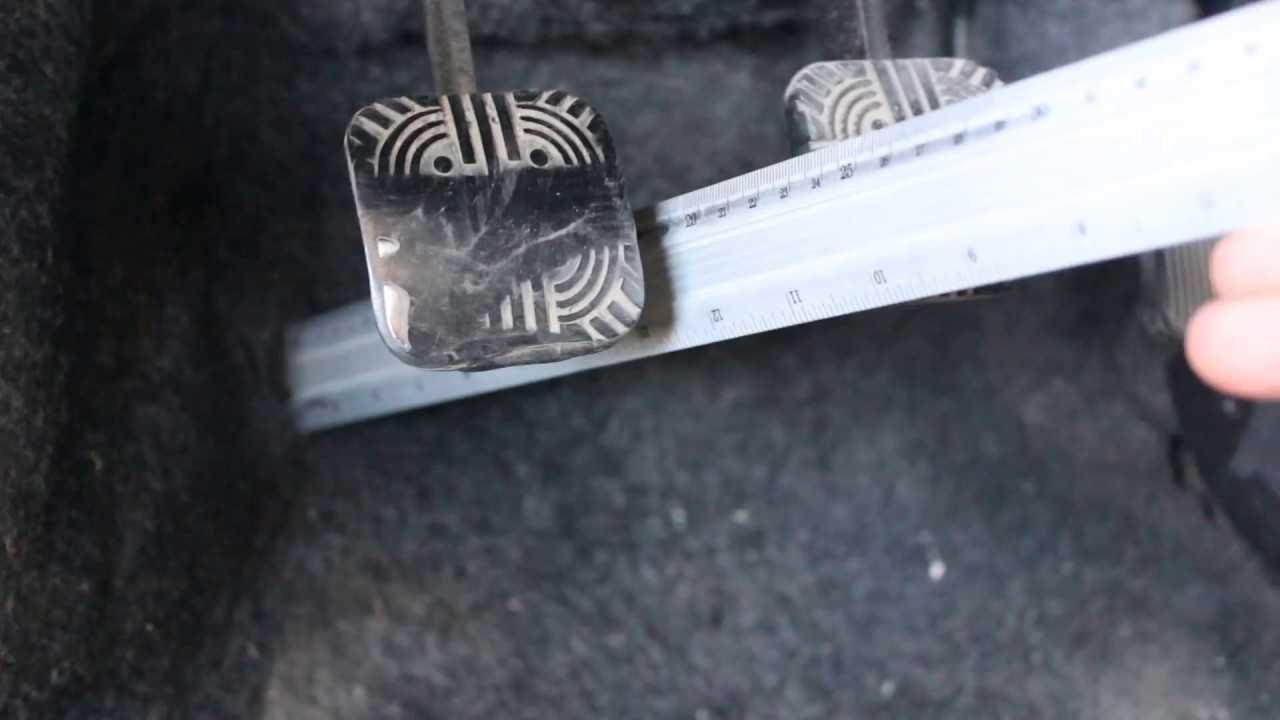

1. Полностью вдавите педаль сцепления в пол и поставьте рядом рулетку.
2. Рулетка также одним концом упирается в пол.
3. Зафиксировав педаль в нижнем максимально положении, замерьте расстояние до пола по центру подушки.
4. Отпустите педаль, после чего сделайте замер в крайнем верхнем положении. Запишите данные или просто запомните их.
5. Теперь посчитайте, какой получилась величина свободного хода, то есть расстояние от нижней до верхней точки.
6. При замене троса или диска сцепления показатель обычно составляет больше или меньше 125-135 миллиметров.
7. Чтобы изменить параметр, необходимо отрегулировать длину оболочки троса.
8. Для этого поднимите капот, найдите конец тросика. Гаечным ключом ослабьте натяжение гайки фиксации, которая удерживает трос на рычаге. А вторую гайку при этом затяните.
9. Проводятся подобные манипуляции до тех пор, пока свободный ход не войдет в рамки от 125 до 135 миллиметров. Получилось? Все, работа сделана.

Регулируем педаль

Ничего особо сложного в замене и регулировки троса нет. Здесь главное делать все последовательно, аккуратно и не спешить. Именно спешка является причиной большинства неудач при самостоятельном ремонте ВАЗ 2109.

Замена троса сцепления без снятия жабо

Заменить тросик сцепления ваз 2109

Заменить трос без снятия жабо намного легче, чем с его снятием, так как второй вариант предусматривает множество ненужных манипуляций. Чтобы без труда заменить его в домашних условиях, необходимо:

• ​Открутить крепление троса, используя ключ на 19.
• Вынуть наконечник троса из вилки сцепления.

Примечание: иногда это действие является лишним. Это зависит от места, в котором был порван трос.

В салоне под педалью нужно найти гайку крепления троса. Она очень маленькая, поэтому чтобы ее снять понадобится ключ на 8.

Ваз 2109 регулировка троса сцепления

• Отцепить скобу, с помощью которой крепится наконечник троса с педалью сцепления. Чтобы осуществить это действие, следует как можно выше поднять педаль сцепления, после чего отверткой зацепить клипсу .
• Вытащить трос сцепления. За него не нужно слишком сильно дергать. Дело не в том, что он порвется, он же и так уже порван. Просто можно навредить «гнезду», в котором он находился. Вытаскивать его нужно прямо через салон.

Примечание: в канале троса могут быть лишние провода, которые будут мешать вынуть трос. Их можно смело вырывать, так как они не несут никакой пользы. Также могут мешать шайбы под капотом. В этом случае их нужно аккуратно открутить.

• Снять скобу, расположенную на рычаге педали. После этого будет легче вынуть трос.
• Медленными движениями засунуть в отверстие новый трос через салон в капот.

Ваз 2109 сцепление троса

Закрепить все необходимо в обратном порядке.

Примечание: самым сложным моментом будет одеть скобу крепления наконечника на прежнее место. Проникнуть туда не так-то и просто. Именно поэтому многие снимают жабо.

• Однако скобу крепления можно вернуть на место иначе. Из обычной скрепки следует сделать клипсу. С ее помощью нужно закрепить эту скобу. При необходимости можно использовать пассатижи.
• Желательно в конце смазать трос маслом или смазкой (она зимой не замерзает), чтобы он стал более эластичным.

Устройство фрикционной муфты Ваз 2109 и ее назначение

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2109, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

На фото: Процесс подтяжки троса сцепления на автомобиле Ваз 2109

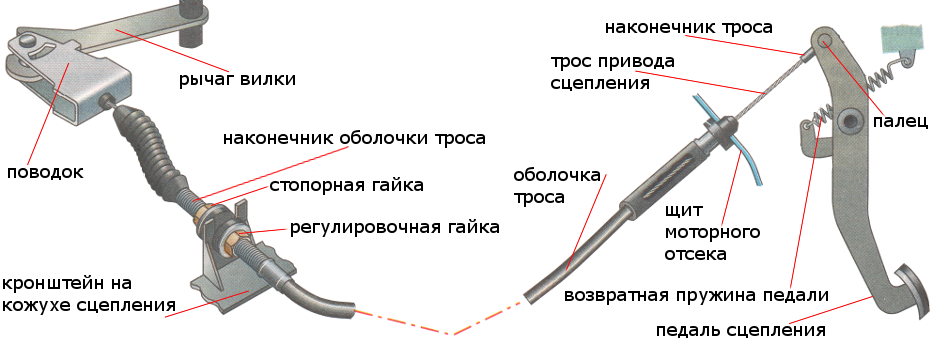

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

• Регулируемый трос в оболочке.
• Педаль управления.
• Рычаг вилки выключения муфты.
• Кронштейн крепления наконечника оболочки троса.
• Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика. Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой. В этой цепи самое слабое звено – трос, качество которого временами оставляет желать лучшего. Поэтому замена троса на Samara – довольно частое явление.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2109, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Диагностика сцепления Ваз 2109

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии.

Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре.

Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств. Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2109 сцепления проводится в несколько этапов:

Выключите мотор, выжмите педаль сцепления несколько раз, в процессе этого действия внимательно слушайте, не появляются ли во время этих операций посторонние звуки: щелчки, трение, скрипы и т

д.
Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями

Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления
С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.
Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Процедура замены

Начинать замену следует с подготовки авто. Следует поставить машину на стояночный тормоз. Для исключения вероятности отката машины, под колеса нужно поставить упоры (можно использовать обычные камни). Можно снять аккумуляторную батарею. Без нее менять деталь будет проще.

Теперь, непосредственно сам процесс замены:

1. С помощью ключей нужно расслабить гайки, которые крепят кожух троса (всего имеется 2 такие гайки).
2. Приподнимается трос, и вынимается из гнезда.
3. От вилки отсоединяется поводок сцепления. К этой работе нужно подходить максимально аккуратно.
4. Проделав данный этап нужно переходить в салон авто, в дальнейшем все действия будут осуществляться именно в нем.
5. При помощи отвертки шлицевого типа отсоединяется скоба, которая держит палец педали. Конец троса отсоединяется от самой педали.
6. Далее нужно вернуться под капот авто, поскольку теперь следует вытащить трос.

После извлечения неисправного троса можно приступать к установке нового.

Установку нового троса производим в последовательности обратной снятию. Установив трос нужно прикрепить его к педали, вилке и кронштейну.По завершении установки, рекомендуется провести регулировку сцепления путем закручивания или откручивания регулировочных гаек, добиваясь тем самым полного выжима сцепления.

Обычно достаточно отрегулировать положение троса так, чтобы педаль сцепления находилась примерно на одном уровне с педалью тормоза. Благодаря этому можно продлить эксплуатационный ресурс корзины, и сделать управление автомобилем более комфортным.

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

• При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
• При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

• ключи на 8, 10, 13, 17 мм;
• динамометрический ключ, торцовая головка на 8 мм;
• домкрат;
• ёмкость для слива масла;
• смотровая яма или подъёмник.
• отвёртка плоская, молоток.

Ход работы

Для того чтобы быстро и качественно заменить перетертый или оборванный трос, необходимо сделать несколько обязательных шагов. Начинаем с работы под капотом, здесь выполняются следующие действия:

1. Ослабление крепежа кронштейна крепления ТС к коробке.
2. Демонтаж нижней части троса с вилки отключения сцепления.

Итак, начало положено, и теперь нужно вернуться в салон. Здесь выполняются следующие работы:

1. Отключение троса от педали. Чтобы сделать это, необходимо вытащить из салона все коврики.

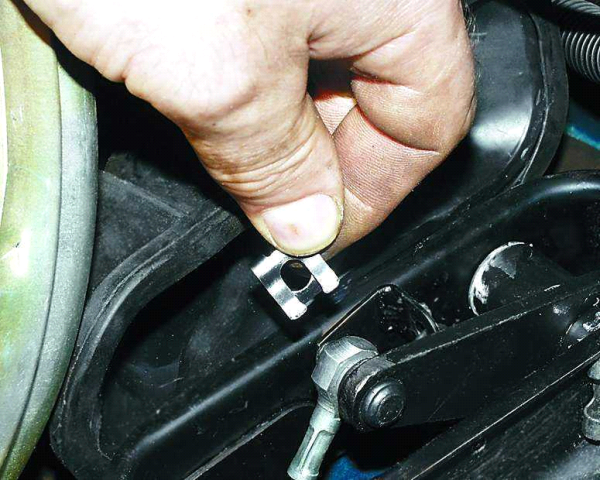

2. Извлечение стопорной шайбы. Для этого вам понадобится обыкновенная минусовая отвертка. Следом убирается палец, соединяющий деталь с кронштейном.
3. Теперь можно достать сам трос. В моторном отсеке имеется специальная резиновая подушка, а под рулем располагается отверстие, через которое нужно будет извлечь оболочку. Нажимаем на подушку, снимаем оболочку и извлекаем старый элемент.

Демонтажные работы завершены. Теперь переходим непосредственно к процедуре установки нового ТС. Монтаж начинается из салона. Делается это следующим образом:

1. Вставляем в отверстие новый трос, монтируем его конец на педали, фиксируем с помощью стопорной шайбы.
2. Закрепляем ТС в коробке. Это нужно сделать таким образом, чтобы втулка расположилась на кронштейне. Тогда резьба будет надежно защищена.
3. Вводим конец троса в вилку. Здесь же можно смазать трос маслом.

Новый трос установлен. Однако работы на этом еще не закончены. Для полноценной работы сцепления необходимо отрегулировать ТС и педаль. С регулировкой троса все очень просто. Достаточно лишь ослабить контргайку, обеспечив свободный ход регулирующей гайке. Именно она и используется для натяжения тросика. Однако будьте осторожны, нельзя затянуть его слишком туго. Если натяжка будет чрезмерной, ТС скоро порвется и вам придется проводить все работы сначала, но и натягивать слабо также нельзя. Тогда сцепление не будет отрегулировано.

Последний шаг – регулировка педали. Под ней располагается специальная гайка, которую необходимо снять. Сразу под ней имеет контргайка, которая затягивается. Потом возвращаем первую гайку на место и усаживаем резиновую шайбу на вилку

Обратите внимание, педали тормоза и сцепления должны быть на одном уровне. В противном случае износ педали сцепления произойдет гораздо быстрее

Регулировка сцепления своими руками на ВАЗ 2109

Суть работ заключается в выставлении необходимого продавливания педали и дозировании натяжения троса. Образно это выглядит так:

• замер высоты педали;
• подтяжка тросика;
• проверка.

Также подробный отчет по процедуре можно посмотреть на видео:

Регулировка троса сцепления

Калибровка тросика сцепления выполняется следующим образом.

1. Подготавливается необходимый инструмент: 2 ключа №17, линейка или рулетка, WD-40 или аналог.
2. Машина загоняется на ровный участок дороги и ставится на стояночный тормоз.
3. Для безопасности можно отключить клеммы АКБ.
4. Слева по ходу движения автомобиля необходимо найти сам трос – деталь прикрепляется к корпусу коробки передач специальным кронштейном.

После этого находится сам регулировочный узел (место крепежа к КПП). Там имеется резиновый кожух и две гайки, затянутые по бокам планки.
Заливаются резьбы ВД-шкой для лучшего откручивания.
Далее, одновременно двумя ключами №17 ослабить гайки.

Сторона под №1 крутиться по часовой стрелке для ослабления троса (педаль падает вниз), для натяга, нужно прокрутить ее в обратную сторону – рычаг поднимается.
Когда установлено необходимое преднатяжение конструкции, все гайки закручиваются до упора.
Затем требуется сесть в машину, 5-6 раз выжать сцепление до упора и проверить правильность настройки, при необходимости подрегулировать еще.

Примечание! Согласно инструкции завода, правильное положение тросика является таковым, когда автомобиль начинает трогаться примерно на середине свободного хода педали сцепления.

Регулировка свободного хода педали сцепления

Положение и свободный ход рычага сцепления на ВАЗ 2109 устанавливается таким образом.

1. Подготавливается инструмент – линейка или рулетка, два ключа №17.
2. Внутри машины необходимо приложить к боковой части педали измерительную ленту.
3. В не нажатом состоянии высота от пола составляет около 180-190 мм – это нормально.

Далее необходимо надавить на рычаг до упора и запомнить на какой отметке остановилась нижняя часть накладки. К примеру, 50-60 мм.

Заводом установлено, что длина хода педали сцепления должна составлять 125-135 миллиметров. Значит, для подсчета, из большего числа отнимаем меньшее и получается фактический прожим. Например: 190-50=140 – это допустимо (разрешается не более 160мм). Если значение отличается от эталона на 15%, требуется поправить натяжку троса.

После манипуляций с натяжителем требуется проверить корректность включения передач и момент срабатывания выжимного подшипника. Если все нормы соблюдены, дополнительная калибровка не требуется. Бывает, что настройка не приносит желаемого эффекта, в данном случае необходимо обратиться к квалифицированному мастеру – возможно проблема скрывается внутри самого блока сцепления.

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Luk 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

Когда сцепление требует регулировки

Регулировка сцепления ваз 2114 может потребоваться в следующих ситуациях: Сцепление было полностью заменено. Был выполнен ремонт сцепления с заменой его отдельных элементов. Ход сцепления чересчур большой или наоборот — недостаточный.

Фото: Трос сцепления Ваз 2109

Если с двумя первыми причинами все понятно, то в последнем случае следует выполнить несложные замеры. Для этого нужно измерить расстояние между минимальным и максимальным положениями педали (то есть в ситуациях, когда педаль вжата в пол и когда педаль свободно отпущена). Оптимальная величина этого расстояния находится в интервале от 12 до 13,5 см. Если на деле она окажется больше или меньше указанных размеров, то рекомендуется выполнить регулировку.

Если ход сцепления превышает 16 см, то следует немедленно прекратить все поездки на автомашине и как можно скорее выполнить регулировку. Кроме этого, в некоторых случаях слишком большой ход может указывать на сильный износ фрикционных накладок, расположенных на ведомом диске, а также на необходимость их замены.

Подготовка к работе

Изначально рекомендуется найти место, где удобнее всего произвести осмотр автомобиля и замену детали. Поскольку придется работать не только под капотом, но и под машиной, лучшими помощниками будут подъемник, яма или эстакада. Если у вас нет возможности воспользоваться одним из этих вариантов, достаточно просто поднять авто при помощи домкратов.

Также перед началом работ нужно убедиться, что под рукой есть все необходимое. Для замены троса вам понадобятся:

• новая деталь;
• набор гаечных ключей;
• отвертки.

В среднем самостоятельно можно заменить данный элемент на ВАЗ-2109 за 20 минут.
