Замена троса ручника lada priora (ваз приора)

Замена троса ручного тормоза на Приоре своими руками

Все работы необходимо выполнять при поднятой задней части автомобиля, используя для этого домкрат, либо же проводятся на смотровой яме. Для начала откручиваем гайки крепления защитного теплового экрана, и снимаем его как показано на фото ниже:

Теперь при помощи головки на 13 мм и удлинителя откручиваем гайки штока регулировки ручника.

После чего извлекаем тросы из планки:

Теперь необходимо вытащить трос из его посадочного места, именно тот, который необходимо заменить:

Далее необходимо освободить трос от зажимов по всем местам крепления его к кузову Приоры.

И в других местах, где есть эти скобы:

В результате мы должны получить примерно следующую картину:

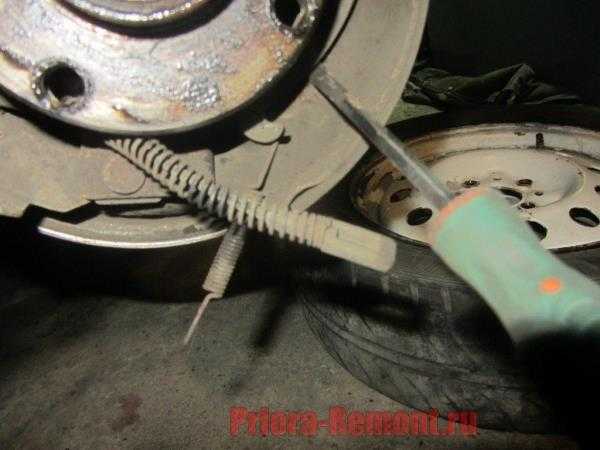

Далее приступаем к освобождению троса со стороны колеса. Для этого снимать колодки не обязательно, достаточно лишь снять нижнюю пружину, а потом уже при помощи плоской отвертки отвести в сторону рычаг привода троса, и снять сам тросик:

И теперь извлекаем трос из проема в кожухе. Если с этим возникли сложности, предварительно наносим проникающую смазку:

И слегка расшатывая трос в его посадочном месте, извлекаем его из отверстия:

Установка происходит в обратной последовательности. Цена нового троса на Приору составляет от 200 рублей за штуку, и купить эту деталь можно практически в любом автомобильном магазине или рынке.

Трос привода стояночного тормоза на автомобиле Lada Priora подлежит замене в случаях: затрудненного перемещения внутри оболочки, распускание стальных нитей, поломке наконечников. Перед заменой, можно попробовать восстановить работоспособность троса, пролив в оболочку моторное масло и дав ему несколько минут пропитаться, разработать сердцевину. Если данный шаг не помог, то меняем его на новый. Ремонтные работы удобнее всего проводить на смотровой яме, эстакаде или загнав авто на подъемники. Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Опустите рычаг привода ручным тормозом до упора вниз, чтобы разблокировать колодки.
• Вывесите заднюю часть автомобиля, при этом ослабив колесные болты, после чего сняв сами колеса.
• Произведите демонтаж тормозных барабанов.

Далее под автомобилем, ослабляем затяжку контргайки и полностью открутив ее и регулировочную гайку натяжения троса, вынимаем наконечник из уравнителя.

• Далее вынимаем наконечники оболочки троса из кронштейнов на кузове с обеих сторон.
• После чего разгибаем скобы, прижимающие оболочку к ланжеронам кузова.

• Теперь нам необходимо отсоединить наконечники тросов от рычагов привода колодками. Для удобства проведения работ, рекомендуется вставить отвертку между рычагом и корпусом тормозного щитка и отведя рычаг немного в сторону, снять с него наконечник. Аналогично поступите с противоположной стороны.
• На балке заднего моста имеется держатель, удерживающий оболочку троса. Ослабьте его гайку.

• Теперь можно снять оболочку троса из кронштейна на кузове и балке заднего моста.
• После чего вытащите его из тормозного щитка.

На этом ремонтные работы по снятию троса привода стояночного тормоза на автомобиле Lada Priora завершены. Произведите его замену, после чего установку выполните в обратной последовательности. Так же рекомендуется в новый трос влить немного моторного масла. В качестве совета: заблуждение водителей заключается в не желание частого использования ручником с целью увеличения срока его службы, приводит к обратному эффекту — коррозия поверхности троса, прикипание к оболочке и т.д. Стояночный тормоз должен эксплуатироваться по возможности во всех надлежащих случаях, только так он прослужит вам по максимуму.

Источники

• http://www.autosecret.net/tormoznaya-sistema-vaz-2170-2171-2172/608-remont-rychaga-stojanochnogo-tormoza
• http://priora-remont.ru/zamena-trosa-ruchnika/
• http://zubilovaz.ru/lada-priora-tros-privoda-stoyanochnogo-tormoza

Схема ручного тормоза на ВАЗ-2112

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.

В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

Начало:

1. Авто устанавливается на эстакаду или «козлы».
2. Положение рычага выставляется в крайнее нижнее.
3. Ключом ослабляется контргайка.
4. Вторым ключом удерживается регулировочная гайка.
5. Регулировочную гайку следует затянуть до той степени, пока трос не будет натянут. Надо помнить, что шток при натяжении троса следует удерживать пассатижами.
6. После этого стоит удостовериться, что полный ход рычага ручника составляет не более 4 и не менее 2 щелчков.
7. Когда проверка рабочего хода завершена, затягивается контргайка. Регулировочная удерживается другим ключом.
8. При необходимости меняется механизм на новый.
9. После отпускания отрегулированного рычага вниз, следует прокручивать задние колеса. Когда рычаг будет в крайнем нижнем положении, то колеса должны крутиться беспрепятственно.

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23%. Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

1. Наконечники ослаблены.
2. Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.
3. Физический износ (потёртости и трещины) тросов ручника.
4. Тросу достаточно тяжело перемещаться в кожухе даже после смазки.

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.
