Инструкция по замене тормозных дисков на ваз 2110

Как снять

Для этой операции необходимо приготовить ключ №17, ключ №13 и пассатижи. Предварительно поддомкрачиваем, снимаем колесо, как при его замене, и готовим комплект новых тормозных колодок, предназначенных для ВАЗ 2110. Далее:

1. С помощью пассатижей отгибаем край стопорной пластины у нижнего болта на колёсном цилиндре.

   С помощью пассатижей отгибаем край стопорной пластины

2. Берём ключ №13 и отворачиваем этот нижний болт, но при этом рожковым ключом №17 придерживаем направляющий палец.

   Берём ключ №13 и отворачиваем нижний болт

3. Вытаскиваем нижний болт и пластину.

   Вытаскиваем нижний болт и пластину

4. Поддеваем суппорт и цилиндр отверткой, приподнимаем их вверх.

   Оддеваем суппорт и цилиндр отверткой, приподнимаем их вверх

5. Вынимаем тормозные колодки из их направляющей.

   Вынимаем тормозные колодки из их направляющей

Признаки потребности замены дисков

Далеко не все автовладельцы обращают внимание на состояние тормозных дисков, из-за чего проблема их выхода из строя застает в самый неподходящий момент. Рекомендуем учиться на чужих ошибках, а не допускать собственные

Для определения близкого к необходимости замены состояния тормозных дисков, рекомендуется делать следующее:

• Проверять показатель толщины тормозного диска. Нормальный размер — это 17 миллиметров. Это если речь идет о вентилируемых дисках;
• На невентилируемых элементах есть свой показатель, и он составляет 10 миллиметров;
• Проверяйте биение. Этот параметр в норме составляет 0,15 миллиметров и не превышает его;
• Измерять показатели биения следует на профессиональных станциях технического обслуживания, которые оснащены соответствующим оборудованием. Далеко не всегда самостоятельные замеры дают точный результат;
• Изучайте поверхность тормозного диска. При обнаружении каких-либо повреждений, дефектов, сколов, трещин обязательно незамедлительно меняйте детали;
• Что касается выбора новых элементов, то приобретайте их исключительно в сертифицированных магазинах, у которых есть разрешение на предоставление соответствующих услуг. Покупка на рынке чревата тому, что вы попадетесь на подделки, которые не соответствуют строгим нормам безопасности. Увы, сейчас подобных дисков более чем достаточно;
• Покупать следует вентилируемые диски, срок годности которых значительно выше невентилируемых аналогов, плюс эффективность лучше. Поток воздуха, охлаждающий тормоза, увеличивает срок службы примерно в два раза, если сравнивать с простыми невентилируемыми элементами тормозной системы.

Процесс сложный, но возможный для выполнения своими руками. Следуйте инструкциям, соблюдайте правила безопасности, а также используйте только высококачественные, проверенные детали. Все же надежные тормоза — это гарантия вашей безопасности и безопасности всех остальных участников дорожного движения.

 Загрузка …

Преимущества

Если говорить о преимущественных особенностях каждого вида дисков, то можно сказать, что по своему каждый вид хорош и показателен, но все же имеется некие качественные отличия, которые делают ту или иную модель на порядок выше, чаще всего это обусловлено материалом, из которого сделаны тормозные диски, от их механизма и разновидности, от сроков эксплуатации и много другого. Относительно ценовой политики можно сказать одно, чем качественней и популярней вид тормозных дисков, тем больше цена, но при этом нужно помнить то, что не всегда высокие расценки могут соответствовать высокому качеству, поэтому иногда нужно ориентироваться и на советы друзей или знакомых или на личные убеждения, которые в любом случаи будут оправданы. Так что если вы хотите, чтобы замена дисков прошла как можно удачнее и в итоге они прослужили длительное время пользуйтесь выше описанными советами и рекомендациями.

Какие выбрать для замены

От качества тормозных колодок также зависят качество торможения и комфорт при замедлении автомобиля (отсутствие свиста, скрежета). Также необходимо учесть при выборе расходника следующее:

• Некачественный материал колодок может стать основной причиной скрипа, а также ускоренного выхода колодок из строя;
• При покупке выбирайте передние тормозные колодки с каталожным номером производителя 21100-3501080-00;
• Одинаковые тормозные колодки могут вести себя по-разному с разными тормозными дисками, что существенно осложняет выбор;
• Чтобы сделать правильный выбор при покупке тормозных колодок, необходимо ознакомится с отзывами в журналах об автомобилях, непосредственно в местах продаж, среди знакомых.

Замена тормозных дисков на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Тормозные диски — очень важны для автомобиля, вить благодаря ним автомобиль тормозит, хотя если задуматься, то благодаря каждому элементу который есть в тормозной системе, машина останавливается, начинается всё с главного тормозного цилиндра и заканчивается на тормозных дисках как раз таки, которые идут самыми последними в тормозной системе.

Примечание! Существенных сложностей с заменой этих дисков не будет, главное снять все элементы которые препятствуют доступу к ним, а чтобы их снять, нужны хорошие инструменты, без которых нельзя обойтись вообще при любом ремонте автомобиля, к этим инструментам относятся: Всевозможные ключи, проволока ещё понадобится или какая ни будь прочная короткая верёвка, кроме этого щётка металлическая будет нужна, жидкость WD-40 или наподобие неё какая ни будь проникающая смазка!

Где находятся тормозные диски? Под колесом они располагаются и крепятся к такому элементу как ступица, кстати мало кто знает, но ступица очень важный элемент автомобиля и когда колесо вывешивать будете, обязательно покачайте его проверив на наличие люфта которого быть категорически не должно (Может присутствовать но минимальный), а когда колесо и тормозной диск будут полностью сняты, проверьте ступицу, в каком она находится состоянии (На ней категорически не должно быть дефектов), для наглядности тормозной диск указан синей стрелкой, а ступица на которой этот диск и стоит (Он её закрывает) указана красной стрелкой.

Когда нужно менять тормозные диски? Когда его толщина становится меньше определённой (Об толщине мы ещё поговорим), то диск подлежит немедленной замене, уже были случаи когда диск разваливался на ходу и одно колесо на дороге перестало тормозить вовсе (Это случается из-за того, что тормозной диск вовремя не поменяли), поэтому тянуть до такой степени не стоит, а лучше сразу как почувствуете что при торможении машина толком не тормозит, происходят вибрации, рывки и т.д. то рекомендуется проверить тормозную систему и начинать нужно с тормозных дисков, на которых не должно быть трещин и разного рода деформаций.

Примечание! Насчёт толщины пару слов скажем, во-первых её можно померить при помощи линейки или же штангенциркуля, во-вторых в зависимости от того какие диски стоят у вас в автомобиле, минимально допустимая толщина каждого является своя, вот к примеру если вентилируемые (Их можно понять по выточкам, если же диск чисто сплошной как на правом фото ниже показано, то это не вентилируемый, если же он двойной или имеет выточки, их ещё ямками называют, то это вентилируемый диск и он на фото слева показан), то для них минимально допустимая толщина идёт 17 мм, если же не вентилируемые, тогда 10 мм, а лучше всего перед покупкой, либо же читайте сведения о тормозом диске если листочек с ними лежит в коробке, либо же уточняйте у продавца, при какой минимально толщине, покупаемые вами диски подлежат замене и всегда помните об одном, у тормозной системы нет определённого пробега и поэтому если вам продавец скажет что каждые 30 тыс. км. диск подлежит замене, не верьте ему, потому что каждая машина эксплуатируется по разному и есть люди которые вообще тормозами не пользуются, коробкой передач только тормозят и через 30 тыс. км. у них тормозные диски 100% не износятся!

Инструкция по установке

1. Автомобиль поставить на смотровую яму, зафиксировать передние колеса с двух сторон противооткатными средствами и снять заднее колесо. При наличии надежных подставок под автомобиль удобнее будет снять оба задних колеса и разбирать старые тормоза сразу с двух сторон.

Открутить шпильки крепления барабанов и аккуратно сбить их с посадочных мест. Перед этим посадочное место очистить металлической щеткой по кругу и обработать смазкой WD-40. Правильно будет сбивать барабан через деревянную проставку или резиновым молотком, аккуратно простукивая его край с внутренней стороны. Снять стягивающие пружины, поддевая их отверткой, извлечь тормозные колодки и открутить тормозные трубки с цилиндров и отвести их в сторону. Принять меры по предотвращению вытекания из них тормозной жидкости, это можно сделать с помощью колпачков от штуцера прокачки цилиндра либо деревянными клинышками.

Ослабить болты крепления ступицы, порой это сделать нелегко, поэтому опять же использовать WD-40 и рожковый ключ с дополнительным рычагом. Ответственный момент: снятие ступицы. Она прочно посажена в своем гнезде, поэтому сильными одиночными ударами в определенные точки ее нужно сдвинуть с места, после этого легким постукиванием удалить окончательно.

Перед монтажом ЗДТ нужно определить будущее положение тормозного суппорта относительно оси ступицы. Так как на эффективность торможения этот фактор никак не повлияет, расположить его можно как угодно, например, в таком же положении, как передние суппорты. Тогда внешний вид будет гармоничным. Теперь со стороны установки суппорта следует подрихтовать угол балки, иначе последний будет упираться в балку и не встанет на место. Делать это нужно точными и сильными ударами молотка через металлическую наставку.

Установить планшайбу и ступицу таким образом, чтобы отверстия идеально совпали

Этому вопросу нужно уделить особое внимание, корректируя смещения легким постукиванием. При монтаже ступицы головку одного болта, находящегося около суппорта, надо немного подпилить на наждаке или болгаркой, иначе невозможно будет его установить с гровером

Теперь можно затянуть болты и надеть на ступицу тормозной диск.

На переходную планшайбу закрепить скобу, подкладывая между ними специальные дистанционные шайбы. Они нужны для обеспечения зазоров между суппортом и поверхностью диска. Случается, что размеры дистанционных шайб различны, тогда нужно их подбирать индивидуально для вашего ВАЗ 2110. Все резьбовые соединения затянуть, присоединить трос ручного тормоза.

В каком виде существуют тормозные диски?

Рассматриваемая деталь может существовать в следующих видах:

• Вентилируемый диск. В его конструкцию входят две вращающиеся части, которые имеют лопасти. Они необходимы для отвода от колеса избыточного тепла.
• Диск, имеющий газоотводные отверстия.
• Перфорированный колесный диск.
• Вариант с разборными дисками. В таком диске имеются отверстия, через которые удаляется попавшая в колесо грязь и вода.

Передняя ось «десятки» производителем оборудуется вентилируемыми дисками. Ведущими у этой модели являются передние колеса, а установкой такого вида дисков снижается на них нагрузка. Использование вентилируемых дисков ведет к более быстрому охлаждению, что повышает эффективность торможения. Это позволяет достаточно точно ответить на вопрос, какие тормозные диски лучше на ВАЗ 2110.

Местом крепления диска является ступица, а к ней уже сверху прикрепляется само колесо. Разумеется, при движении оно подвергается нагреву, но тут же охлаждается за счет нагнетаемого воздуха.

Возвращаясь к вопросу о качестве дисков, нельзя не упомянуть об их толщине. Резонным является вопрос о том, какая допустимая толщина тормозного диска ВАЗ 2110. По заявлению производителя, допустимой величиной износа является толщина 17,8 мм.

Это относится к вентилируемым конструкциям. В обычном варианте этот показатель составляет 10,8 мм. Но если на диске появились царапины или трещины, они подлежат немедленной замене.

Главным условием является одномоментная замена сразу пары дисков. Их никогда не меняют по одному, поскольку изнашиваются они одновременно.

Как определить, что тормозной диск неисправен?

О том, что тормозной диск пришел в негодность и его следует поменять, могут свидетельствовать следующие признаки:

1. Когда водитель тормозит, появляются характерные биения. Это говорит о том, что диск установлен неправильно либо свидетельствует о его низком качестве.
2. Подобные биения могут возникать и при движении автомобиля. Это указывает на то, что нарушена симметрия при изготовлении диска.
3. После торможения на диске появляются трещины. Это говорит о том, что сплав, из которого изготовлен диск, обладает низким качеством.
4. При эксплуатации авто наблюдается повышенный износ дисков. Это говорит о том, что сплав для изготовления детали имеет очень низкую плотность.

Итак, водитель столкнулся с необходимостью заменить рассматриваемую деталь. В связи с этим у него возникает вопрос о том, как поменять тормозной диск на ВАЗ 21110? Разумеется, для выполнения подобных работ потребуется определенный набор инструментов, в состав которого, например, входит молоток, ключи на 13 и 17.

Алгоритм действий:

• Приобретать тормозные диски и колодки следует только одного производителя. Иначе они могут просто не совпасть. Перед началом работ автомобиль поднимается домкратом и надежно фиксируется.
• Далее выполняются работы по снятию колеса. Необходимо раскрутить все гайки, которые удерживают его, используя при этом накидной ключ. Диск с поверхности очищается от грязи. Наружу следует вывернуть поворотный кулак.
• Когда поверхность очищена, осуществляется снятие с диска тормозного суппорта. Необходимо отсоединение тормозного цилиндра.
• Извлекают тормозные колодки и пыльники из резины. Замена колодок проводится обязательно, а необходимость поменять пыльники определяется их состоянием. Перед снятием диска проводится тщательная обработка его поверхности. Для этого пользуются жесткой щеткой. Туда, где крепятся детали, наносится смазка. Для того, чтобы открутить винты, используется торцовый ключ на 7. Извлечь диск можно с помощью съемника.

Как заменить тормозные диски на ВАЗ 2110-ВАЗ 2112?

Примечание! Рекомендуем производить замену тормозных дисков парами, потому что при установке двух новых дисков на оба колеса, машина во-первых тормозит нормально и её не уводит в сторону и во-вторых они изнашиваются равномерно, тем самым эффективность тормозной системы гораздо уменьшается, заменив диск только лишь с одной стороны, результата практически никакого не даст если с другой стороны тормозной диск будет изношен, а наоборот усугубит ситуацию, потому что во время торможения, новый диск на много быстрее будет останавливать колесо, чем старый, из-за этого машину в сторону будут тянуть постоянно!

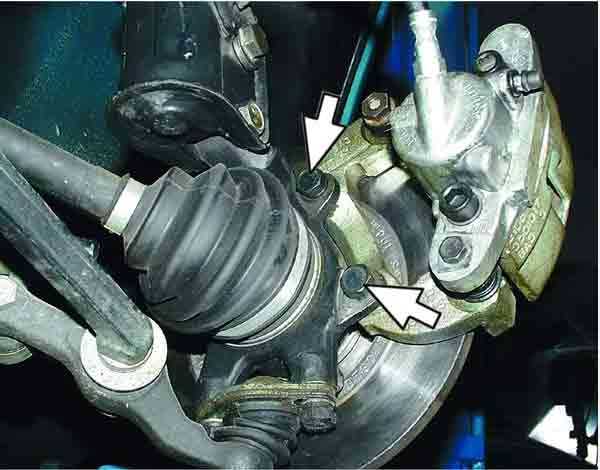

Снятие: 1) Чтобы снять тормозной диск, нужно будет сперва снять тормозной суппорт (Указан красной стрелкой, как его снять читайте в статье: «Замена тормозного суппорта на ВАЗ 2109») и положить его либо на рычаг как это на фото ниже показано, либо подвесить за проволоку или за верёвку к пружине (Это гораздо лучше, потому что с рычага суппорт упасть может и тормозной шланг порвётся из-за этого), после чего вам остаётся только лишь следить за состоянием тормозного шланга (Указан синей стрелкой) он не должен быть слишком натянут, а из-за этого он тоже может порваться, в связи с чем ещё и шланг менять придётся и прокачивать тормозную систему, а это уже лишняя работа и лишняя трата денег (Тормозную жидкость в этом случае купить нужно будет) и времени.

2) Когда суппорт будет снят, переходите к зачистке тормозного старого тормозного диска, зачищается он при помощи металлической щётки и особое внимание обратите на то место, где диск со ступицей крепится (Это место указано синей стрелкой), данное место кроме зачистки, ещё проникающей смазкой WD-40 обработайте, но только колпачок пластмассовый снять не забудьте при помощи отвёртки (Его на фото отлично видно, если посмотреть на синюю стрелку, то можно подумать что она и на него направлена тоже) и вот когда все операции будут завершены, выкрутите две направляющих шпильки (Указаны красными стрелками) крепления тормозного диска (При этом диск удерживайте проворачивания) и снимите после чего изношенный диск с автомобиля, потянув руками его на себя для этого.

Примечание! Если диск руками со своего посадочного места не будет сниматься, воспользуйтесь молотком и при помощи него и при помощи деревянной проставки, ударьте пару раз по центральной части тормозного диска, где он со ступицей крепится, как это на фото ниже показано, но только на том фото допускаются грубые нарушения, во-первых деревянная проста не подложена, во-вторых используется металлический молоток который попросту и диск разбить может и ступицу повредить если будут очень сильные удары (Если у вас есть резиновый молоток, то деревянную проставку можете даже и не ставить), таким образом вы собьёте всю ржавчину и тормозной диск можно будет легко снять с автомобиля и ещё кой что, не стоит бить по тыльной стороне тормозного диска и вообще по всей его рабочей поверхности, потому что может не только он повредится, а опять же повторимся, ступица и поэтому просто не рекомендуем, но если всё же собрались (Диск например вообще не снимается), то про проставку не забудьте или резиновый молоток вам в помощь!

Установка: Установка нового диска осуществляется в обратном порядке снятию, от грязи и ржавчины перед его установкой очистите ступицу, а именно посадочное место у ступицы на которое диск устанавливается и ещё данное место пластичной смазкой смажьте (Если она есть, если нет тогда приобретите в автомагазине, благодаря этой смазки посадочное место не будет сильно царапаться, потому что она трение снижает и тем самым изнашиваться детали будут меньше).

Дополнительный видео-ролик: Для замены тормозных дисков, прочтения данной статьи вам будет недостаточно чтобы запомнить как они снимаются, понять то вы поймёте, но вот если запомнить захотите, то в таком случае просмотрите видео-ролик ниже, вить благодаря увиденному наш мозг запоминает гораздо лучше информацию, чем просто прочитав её и понять попытавшись.

Примечание! Если вы стоите перед выбором какой же диск купить для автомобиля, рекомендуем вам ознакомится с поучительным видео-роликом ниже, в котором рассказывается об двух типах дисках и говорится как их можно отличить друг от друга и какой лучше приобретать при покупке в автомагазине!

1. Этапы замены
2. Признаки потребности замены дисков

Вряд ли стоит лишний раз напоминать о том, какую огромную роль играет тормозная система в функционировании всего автомобиля. Потому замена тормозных дисков на ВАЗ 2110 должна выполняться в строгом соответствии с руководством по ремонту автомобиля. Здесь не допускаются отклонения от нормы и попытки самодеятельности.

Этапы замены

Весь процесс замены можно разделить на несколько этапов:

• Демонтаж колес;
• Снятие старой тормозной колодки;
• Разборка рамы;
• Очистка ступицы, ее проверка;
• Удаление покрытия с новых дисков;
• Проверка биения;
• Установка новых элементов тормозной системы.

Теперь поговорим об этом более подробно.

Снятие колеса

На самом деле демонтировать колесо для последующей замены тормозных элементов не сложно.

Но определенную последовательность действий соблюдать придется.

1. Установите домкрат под автомобиль.
2. Поднимите его, не допуская опрокидывания, но при этом, чтобы вы могли легко снять колеса.
3. Открутите крепежи крепления колеса.
4. Снимите колпаки и непосредственно сами колеса.

Как видите, процедура действительно простая, но требующая внимания и аккуратности.

https://youtube.com/watch?v=9Mpr90C8e80

Снятие колодок

1. Постарайтесь максимально отодвинуть поршень от тормозного механизма. Но не превышайте расстояние выше того, которое позволит удобно снять тормозные колодки.
2. Вынимайте колодку.
3. Чтобы работа выполнялась легче, можно разобрать тормозную раму. Для этого выкручивают два болта крепления колодки и отсоединяют устройство.

Ступица

Ее следует обязательно очистить, поскольку весь скопившийся мусор, грязь, ржавчина негативно отразятся на эффективности новых тормозов.

Грязные

Для чистки используют растворители на основе спирта и металлические щетки. Если чистку не выполнить, работа тормозов будет сопровождаться биением — допускать это категорически нельзя.

Обязательно проверьте ступицу на показатель биения. В норме он не превышает 0,1 мм. Для проверки существует специальный инструмент. Если показатель в пределах нормального, тогда выполняется полноценная сборка.

Работа с новыми дисками

Многих владельцев «десятки» интересует, какие лучше выбрать тормозные диски для ВАЗ 2110. Вопрос вполне закономерный.

Выбирайте сертифицированные аналоги от известных производителей, таких как Bosch, либо оставайтесь верны заводским деталям. Это два самых оптимальных варианта по уровню качества и соответствия самому автомобилю.

Новые

Некоторые берут похожие диски, которые частично подходят на «десятку», затачивают их, корректируют конструкцию. Это сомнительное мероприятие, поскольку требуются серьезные навыки в подобном деле, дополнительные временные и финансовые затраты. При этом далеко не факт, что такие тормоза будут работать лучше тех, которые предлагает завод АвтоВАЗ.

Вы уже поняли, как снять тормозной элемент, потому пришло время поработать с новым. Мало просто купить другой тормозной диск и поставить его на место. Сначала он подготавливается и выполняется проверка биения. Давайте об это подробнее.

1. С нового диска обязательно удаляется покрытие.
2. Это покрытие служит своего рода консервантом.
3. Удаляется слой при помощи любого растворителя.
4. Очищайте тщательно, вытирайте деталь насухо после завершения работы.
5. Теперь диск можно ставить на новое место и проверять биение.
6. Допустимый показатель биения — не более 0,15 миллиметров.
7. Если показатель превышен, это может привести к увеличению чувствительности педали тормоза, а также образованию вибраций при торможении.

Установка и проверка

Перед тем как поменять тормозные диски убедитесь, что проблема тормозной системы кроется именно в них. Существует ряд других проблем, характерных для «десятки» и все машин вообще. Потребуется полноценная диагностика, чтобы замена не оказалась напрасной.

Регулировка

По сути, установка выполняется в обратной последовательности разборки тормозных дисков. Потому особых проблем возникать не должно.

А вот проверка функциональности — вопрос более важный и в определенной степени сложный.

Первое, что советуют специалисты, это полноценная обкатка новых дисков. Для этого следует проехать около 500 километров. Тормозить при этом нужно плавно, не совершать резких ударов по педали тормоза. Если этого не делать, на дисках могут образоваться дефекты, а причиной послужит банальный перегрев.
