Замена заднего тормозного цилиндра на ваз 2101-2107

Особенность тормозной системы

Одной из особенностей схемы тормозов ВАЗ-2107 является наличие двухконтурной системы. Суть двухконтурной системы сводится к тому, что рабочий привод разделен на две части, каждая из которых подает жидкость только на два механизма, при этом контуры между собой не взаимодействуют.

Наличие двух контуров обеспечивает работоспособность тормозов хотя бы двух колес в случае разгерметизации одного из контуров. То есть, даже при пробое трубопроводов одного контура, второй останется полностью работоспособным, что обеспечит функционирование тормозов.

У ВАЗ-2107 контуры поделены таким образом, что привод механизмов передней оси отделены от привода задних механизмов. Это позволяет не только сохранять работоспособность системы при выходе одного из контуров, но и производить прокачку отдельно каждого контура. То есть, если завоздушен один из контуров, то его нужно прокачивать, обслуживать второй при этом не обязательно.

Это только общая информация о том, как устроена тормозная система ВАЗ-2107, не включающая всех подробностей по обслуживанию и ремонту ее. В целом же тормоза этого авто работают вполне исправно, хотя некоторое элементы ее у автовладельцев вызывают нарекания.

Статья в тему — Прокачка тормозов Ваз

Задние тормозные механизмы

На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, ВАЗ прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.

Конструкция

1. Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
2. Тормозные колодки
3. Рабочий тормозной цилиндр
4. Стяжные пружины
5. Распорная пластина
6. Рычаг стояночного тормоза

Принцип работы

Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.

Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.

Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.

Видео как работают задние тормоза на «семерке»:

Неисправности

«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.

1. Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
2. Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор

Регулятор давления

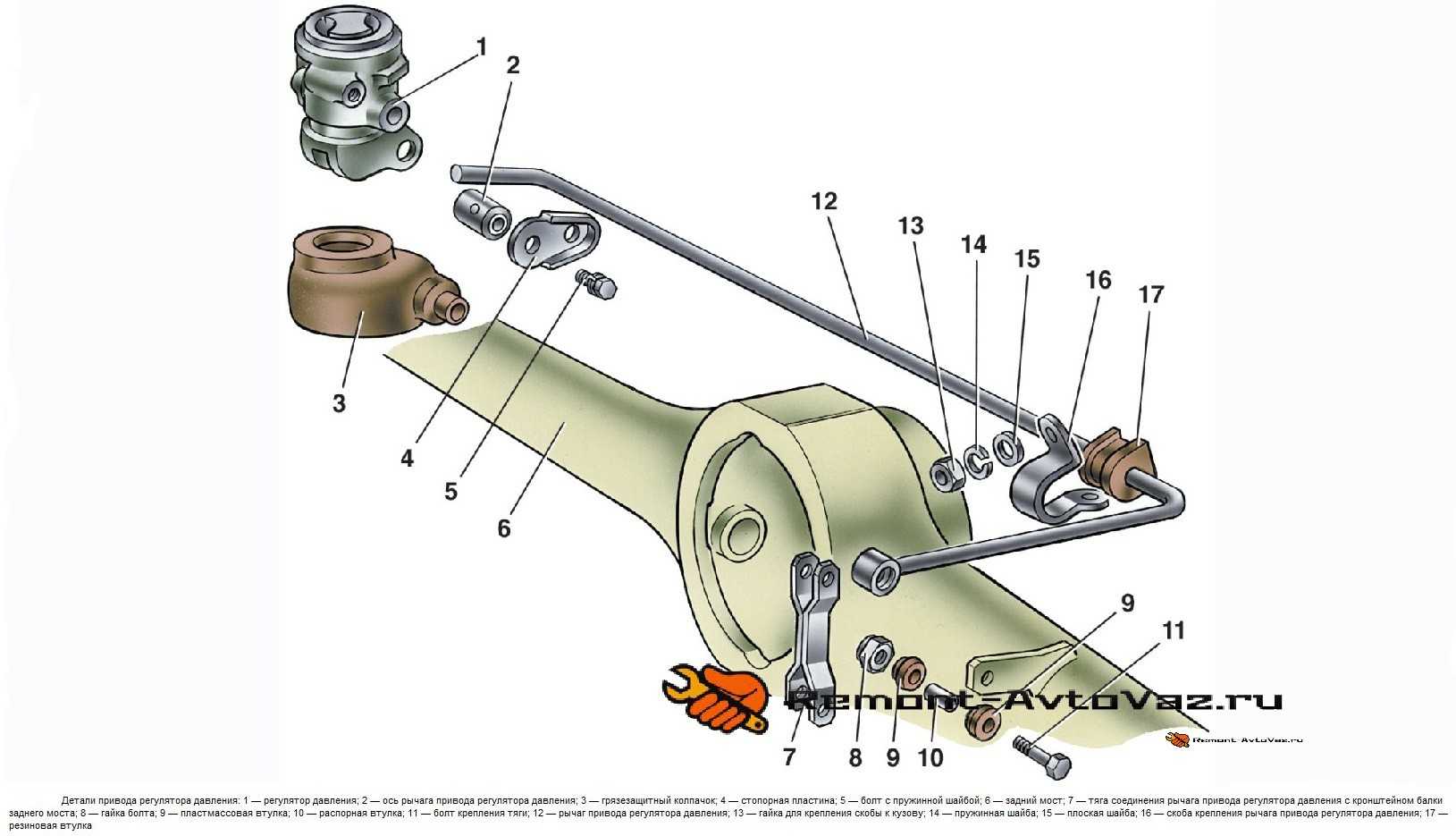

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Главный тормозной цилиндр

Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:

• Цилиндра, который мысленно можно разделить на две части
• Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
• Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
• Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)

На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.

Принцип работы

1. Водитель жмет на педаль тормоза.
2. Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
3. Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
4. Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
5. По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
6. Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
7. Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.

Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.

В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.

Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:

Неисправности

Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.

Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.

Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.

Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.

Виды обслуживающих работ

Несмотря на то, что конструктивно система не такая уж и сложная, однако она требует периодического обслуживания, включающего:

• Проверку уровня жидкости в системе;
• Проверку степени износа фрикционов колодок, дисков, барабанов;
• Прокачку системы для удаления воздуха;
• Проверку состояния тросов ручника;
• Регулировку натяжения тросов;
• Регулировку регулятора задних тормозов;

Перед каждым выездом нужно обязательно проверять, сколько тормозной жидкости в системе ВАЗ-2107. Ее недостаточное количество может привести к тому, что эффективность работы системы может значительно снизиться из-за попадания воздуха внутрь трубопроводов. К тому же, снижение уровня может сигнализировать о повреждении трубопроводов и утечке жидкости.

Проверять элементы механизмом следует раз в несколько месяцев, особенно это касается колодок, поскольку изнашиваются они достаточно интенсивно. При надобности производится замена изношенных элементов.

В случае попадания воздуха внутрь привода рабочей системы, выполняется прокачка, в результате которой воздух выгоняется из системы.

Послабление натяжения тросов стояночного тормоза может привести к его отказу, поэтому периодически нужно следить за ним, и при надобности восстанавливать натяжение.

Устройство суппорта

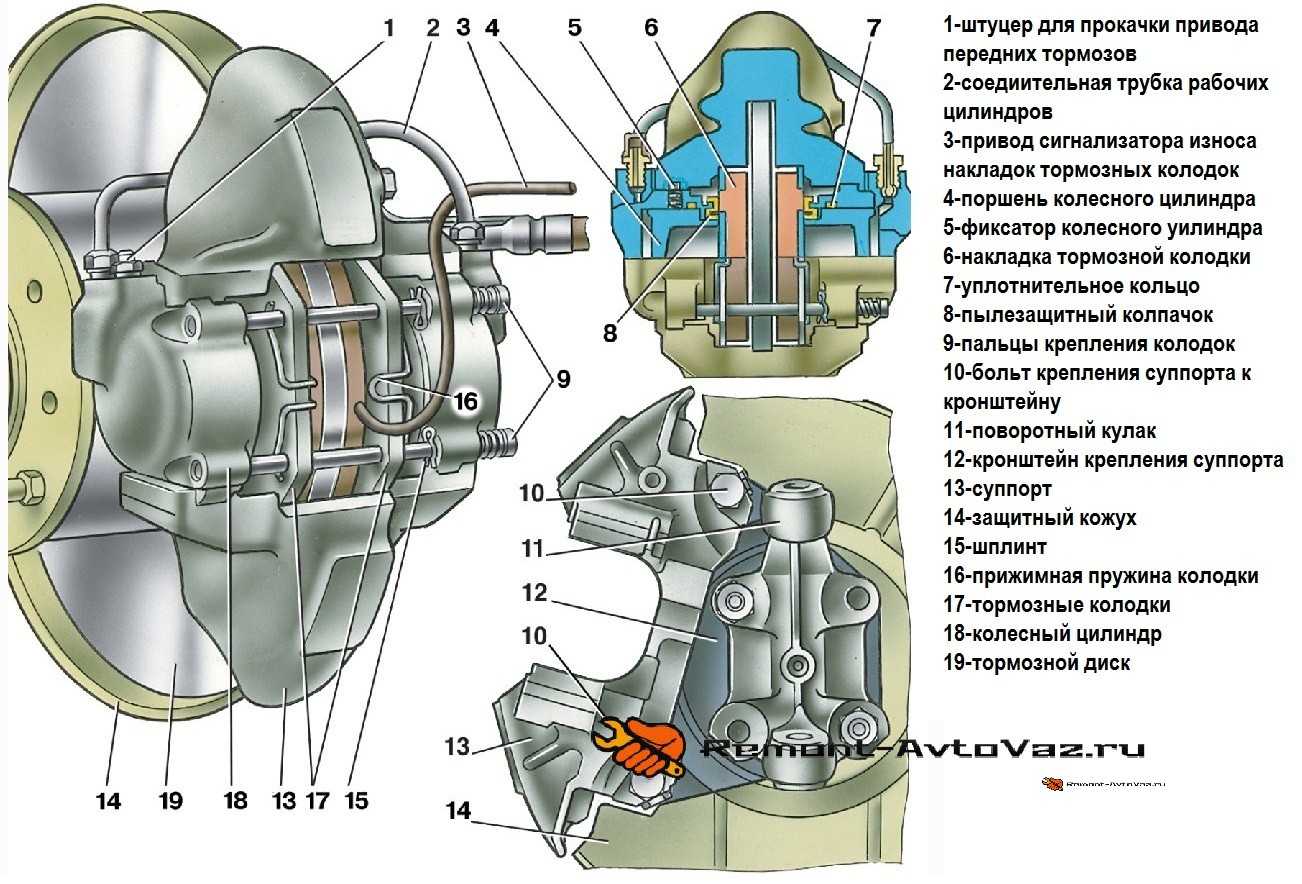

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

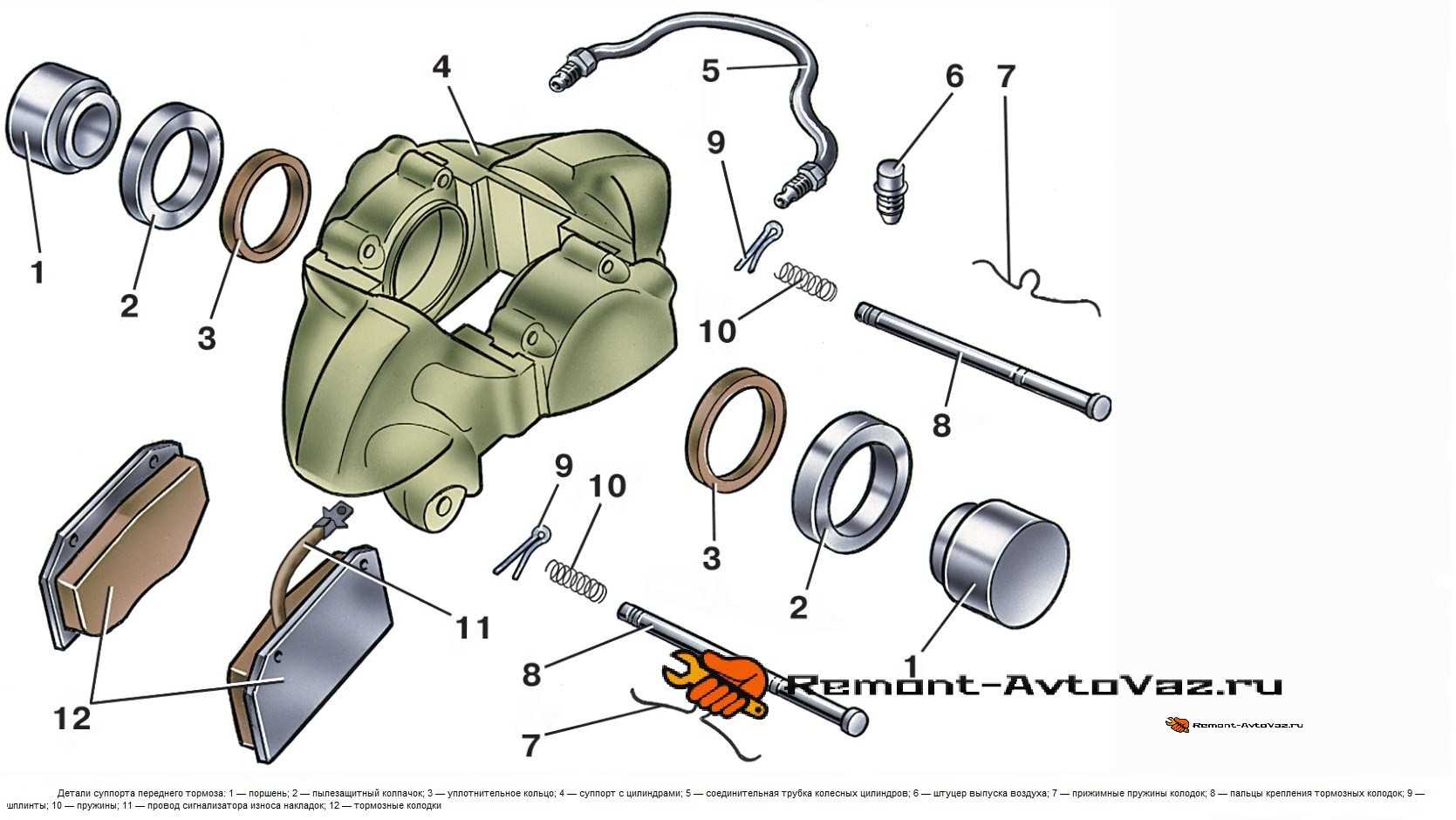

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.
