Замена топливного фильтра на ваз 2114. видео, инструкция как поменять фильтр топлива на 2114

Признаки засорившегося фильтрующего устройства

На фильтре стоит специальная фильтровальная бумага, ячейки которой с течением эксплуатации автомобиля забиваются. Из-за этого топливо пропускается хуже, потому начинаются проблемы с самим двигателем. Обнаружить, что фильтр забился, можно по нескольким очевидным признакам.

Расход топлива резко вырос;
Ваш автомобиль начал часто глохнуть на холостом ходу;
На повышенных оборотах наблюдаются провалы в работе мотора;
Запуск двигателя осуществляется с определенными трудностями;
Мотор троит, мощность заметно падает;
При движении машина самопроизвольно тормозит, хотя на педаль тормоза вы не нажимали;
При подъемах в гору машина редко дергается.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема именно в фильтре? Легко.

К ниппелю на топливной раме форсунок подключите нанометр;
Запустите двигатель;
Замерьте давление;
Если показатели ниже тех, что указаны в технической документации ВАЗ 2114, значит, очиститель действительно забился.

Замер давления в топлевной рампе ВАЗ 2114

ТОПЛИВНЫЙ ФИЛЬТР НА МОДЕЛИ ВАЗ 2114

Топливный фильтр представляет собой фильтрующий элемент в корпусе и устанавливается непосредственно в топливную магистраль. Сам элемент может быть тонкой и грубой очистки, во многих автомобилях устанавливаются сразу два фильтрующих элемента. Два элемента обязательно присутствуют в автомобилях с дизельным мотором, так как некачественное дизельное топливо очень пагубно отражается на деталях двигателя. Да и топливный насос высокого давления не терпит грязи, и может выйти из строя.

Инжекторные бензиновые двигатели более требовательны к качеству топлива, чем карбюраторные моторы. А так как на четырнадцатой модели ВАЗ установлен двигатель внутреннего сгорания (ДВС) с топливной системой распределенного впрыска (инжектор), то и требования к качеству топлива у ДВС автомобиля высокие.

МЕСТОНАХОЖДЕНИЕ

В ВАЗовской 2114 устанавливаются два фильтра – для грубой очистки предназначена сеточка, которая устанавливается на погружном бензонасосе (насос находится внутри бензобака), для тонкой очистки есть специальный фильтр в металлическом корпусе, он находится в бензиновой магистрали переднеприводного ВАЗовского автомобиля.

Чтобы узнать, где находится топливный фильтр тонкой очистки, нужно заглянуть под машину. Фильтр расположен под багажником авто сзади, между топливным баком и задней частью глушителя. Его местонахождение легко определить по топливным трубкам, подходящим к нему. Крепится топливный фильтр на ВАЗ 2114 с помощью металлического хомута, который в свою очередь соединяется с днищем автомобиля. Добраться до фильтрующего элемента нетрудно, но удобно его менять на яме или подъемнике.

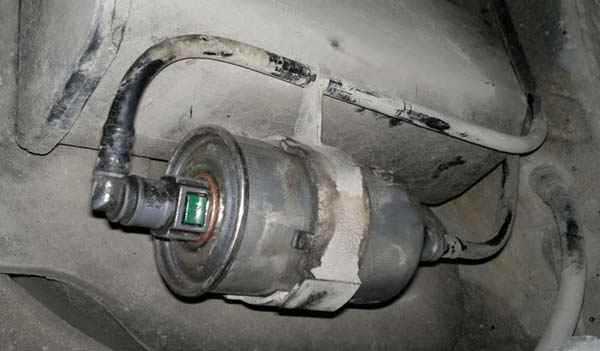

Фильтр-расположен-под-багажником

РАЗНОВИДНОСТИ

Как известно, что модель ВАЗ 2114 (аналогичные ей ВАЗ 2113 и ВАЗ 2115) комплектовались ДВС объемом 1,5 и 1,6 литра. Поэтому фильтры имеют различную конструкцию по типу крепления топливных патрубков.

Стоимость топливного фильтра зависит от производителя товара и от региона, в котором приобретается деталь. Цена может колебаться от 150 до 600 рублей. Недорогими являются фильтры фирм MANNOL, Невский, Цитрон, Экофил, ЛААЗ, АвтоВАЗ. Более дорогими (но и более качественными) считается продукция FRAM, BOSCH, FINWHALE, MANN.

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ И ПРИЗНАКИ ЗАСОРЕНИЯ

Заводом-изготовителем рекомендуется замена топливного фильтра ВАЗ 2114 через 30 тыс. км пробега. Через сколько менять фактически – это другой вопрос. Качество российского бензина нередко заставляет производить замену значительно чаще. В среднем менять фильтрующий элемент рекомендуется каждые 20 тыс. км. Еще меняют фильтр при его преждевременном засорении. Что элемент в нерабочем состоянии, свидетельствуют признаки забитого топливного фильтра:

Машина теряет мощность и не развивает обороты, хотя на холостом ходу мотор работает стабильно;
ВАЗ 2114 дергается при движении, иногда и вовсе глохнет;
При движении на любой скорости мотор захлебывается, «чихает», возникают периодические хлопки во впускном коллекторе;
Машина практически не едет на подъем;
Автомобиль заводится и тут же глохнет;
И наконец, машину совсем не удается завести (бензин не поступает в двигатель).

Поэтапная замена

Подготовительная информация

Помните, что проводиться замена должна на улице или в хорошо проветренном помещении и подальше от источников огня. Основные этапы: снятие старого бензофильтра и замена его на новый. Менять бензофильтр бензинового инжектора необходимо каждые 30 тыс. км. Если проблемы возникли ранее, то поменять его необходимо немедля или попробовать восстановить старый.

Чаще всего всё же приходится заменять фильтрующий элемент до отметки в тридцать тысяч километров. Одна из самых распространённых проблем – машина не заводится. Ремонт должен производиться в автояме.

Пошаговая инструкция

Установите автомобиль над ямой.
Прежде чем менять, протрите тряпкой бензофильтр, инжектор, насос. Таким образом, замена будет производиться лучше и удобнее.
Перед тем как менять, не забудьте спустить давление.
Ослабьте усилие на защелках болтов, которые стягивают держащую скобу.
Открутите ключом два штуцера. Один является отводящим трубопроводом, а другой – подводящим. Гайки находятся на корпусе. При откручивании, их нужно придерживать другим ключом, как показано на фото.
Снимите старый. Будьте аккуратны, может политься топливо. Запомните направление стрелки на бензофильтре и когда будет производиться замена топливного фильтра на ВАЗ 2114, ориентируйтесь на направление движения бензина.
Дабы избежать утечки или полного перекрытия поставки бензина в трубопровод, необходимо установить уплотнительные кольца.
Теперь, когда снят старый на вашем ВАЗ 2114, установите новый.
Прикрутите два штуцера. Один является отводящим трубопроводом, а другой – подводящим. Гайки находятся на корпусе фильтра. При прикручивании их нужно придерживать другим ключом.
Закрутите защелки на болтах, которые стягивают держащую скобу.
Заведите двигатель на несколько секунд.
Проверьте место ремонта на наличие капель бензина. Если утечка замечена, то необходимо лучше затянуть болты и штуцеры.

Как заменить фильтр?

Купить топливный фильтр на ВАЗ 2114 можно практически в каждом автомагазине, при этом на качестве фильтра экономить не стоит. Перед покупкой очень внимательно посмотрите, подходит ли выбранная деталь к вашей модели ВАЗ, потому как отличаются они не только по резьбовым соединениям, но и по своей форме и размерам. Если фильтр больше, он не залезет в фиксатор, а направление топливных труб не будет совпадать. Если меньше, то будет болтаться.

Сделать замену приобретенной детали можно на специализированном автосервисе или же самому, что не составит большого труда. Чтобы сделать замену самому, помимо фильтра, необходима смотровая яма или гидравлический подъемник. В процессе замены вам нужна будет пара ключей на 10 и на 12, а также крестовая отвертка. Топливный фильтр в автомобиле ВАЗ 2114 находится в задней части автомобиля посередине топливного бака.

Перед началом выполнения всех работ нужно снять минусовую клемму на аккумуляторе. После необходимо сбросить давление в трубке с топливом. Есть два варианта это сделать: вы можете сбросить давление путем нажатия ниппеля в топливной рейке инжектора или путем медленного отжимания контргайки. В обоих случаях будет характерный выброс топлива, поэтому не пренебрегайте техникой безопасности при выполнении данных работ.

Для дальнейшего снятия фильтра лучше всего применить химическое средство WD-40, потому что ваши резьбовые соединения, скорее всего, подверглись коррозии и застыли. Откручивать деталь нужно аккуратно, чтобы не сорвать резьбу на соединениях. После этого можете откручивать фиксатор и вынимать его полностью. Во время снятия деталей рекомендуется подставить емкость для сбора вытекающего топлива (подойдет любая бутылка).

Инструменты

Чтобы выполнить работу правильно и грамотно, вам потребуется определенный набор инструментов, куда входит:

Новый фильтр, который соответствует силовому агрегату вашего автомобиля;
Уплотнительные кольца, требуемые для патрубка бензопровода;
Рожковые ключи. Причем определенных размеров — 19, 17 и 10;
Два ведра или тазика. Они нужны для сбора бензина и слива воды.

Правила безопасности

Не хотите, чтобы простая замена фильтра закончилась печальными последствиями? Тогда внимательнейшим образом ознакомьтесь с основными правилами безопасности.

Помещение должно быть хорошо проветриваемым, но лучше подобную работу выполнять на улице.
Отключите аккумулятор. Извлекать полностью батарею не обязательно, достаточно просто снять клеммы с аккумулятора.
Не работайте возле источников огня, сильно нагреваемых поверхностей.
Ни в коем случае не курите в течение всего процесса замены.
Имейте всегда под рукой средство для тушения пожара. Многие автовладельцы держат специально огнетушитель, хотя подойдет простой емкость с водой или ведро песка.
Защитите глаза и кожу, поскольку в процессе работы бензин может попасть на вас.
В процессе работы наверняка появится множество тряпок, которыми вы вытирали подтеки бензина. Не складывайте их в общую кучу, не кидайте к инструментам. Выделите для такой ветоши отдельное место.

Отличия на машинах с карбюраторными и инжекторными моторами

Автомобиль ВАЗ-2114 оснащается инжекторными силовыми агрегатами объёмом 1,5 и 1,6 литра. Между этими моделями есть различие в способе крепления бензопроводов к фильтрующему элементу. Это упомянутые выше штуцеры на авто с 1,5-литровым мотором и пружинные фиксаторы на машине с 1,6-литровым двигателем.

Так как первые партии авто выпускались с карбюраторным мотором «21083», стоит сказать, как поменять фильтр и на таком автомобиле. Принципиально ход работ не отличается, однако тип и внешний вид фильтра будут разительно отличен от инжекторных собратьев. Итак, алгоритм:

Ослабление хомутов на бензо-шлангах.
Снятие изношенного фильтра топлива.
Установка нового фильтра. Сделать это надо так, чтобы стрелка на корпусе указывала на топливный насос.

После установки фильтра нужно убедиться в отсутсвии утечек горючего через штуцеры бензопроводов. Если есть протекание, затяните потуже гайки креплений патрубков

Важно учесть, что прибор должен быть ориентирован по нанесённой на него стрелке, которая показывает направление перемещения горючего. В случае с ВАЗ-2114 стрелка должна показывать на правую сторону машины

Замена топливного фильтра на других моделях автомобилей:

Лада Гранта
Лада Приора
Нива Шевроле
Форд Фокус 2

Этапы замены фильтра и инструменты

Для замены понадобятся:

сам фильтрующий элемент;
комплект манжет;
ключи на: «10», «14», «17» и «19».

Далее следует сбросить давление в системе известным методом и, перед откручиванием узлов крепления фильтра, предварительно обработать их средством «WD-40». Не лишней будет малая емкость, в которую можно собрать остатки вылившегося бензина после снятия фильтра.

Первым делом, необходимо отвинтить крепление штуцера фильтра с трубопроводом, используя ключи на «17» и на «19». Сливаем топливо, уйдет около 400-450 граммов.

Далее откручиванию подлежит крепление другого, отводящего штуцера. Корпус старого фильтра отвинчивается от штуцера с использованием ключа на «14». После отсоединения трубопроводов снимается фильтр, применив ключ на «10».

Все манжеты подлежат обязательной смене!

Затем производится установка нового фильтрующего элемента в обратном порядке, используя указанные ключи.

Топливо, слитое при демонтаже фильтра, следует утилизировать и в дальнейшем избегать поездок на станцию, занимающуюся реализацией некачественного продукта. После запуска мотора необходимо проверить герметичность соединения топливопроводов с фильтрующим элементом.

В случае отсутствия утечки можно далее эксплуатировать авто. Желательно, осуществлять периодический контроль целостности всей магистрали топливоподачи.

Сброс давления

Процедура замены фильтра должна обязательно начинаться со сброса давления в системе. Для этого:

Поставьте машину в режим стояночного тормоза и включите нейтральную передачу;
Снимите или просто отодвиньте задний ряд сидений;
Откройте лючок у днища под креслами;
Отключите питание, идущее на бензонасос;
Отсоедините все разъемы;
Заведите автомобиль и ждите, пока не отработается все закаченное топливо. На это уйдет буквально несколько минут;
После этого машина сама заглохнет;
Попробуйте несколько раз завести автомобиль. Это позволит убедиться, что все давление было стравлено.

Есть и другой метод, который подходит тем, кому не нравится предыдущий:

Снимите минусовую клемму с аккумуляторной батареи автомобиля;
В монтажном блоке ВАЗа извлеките предохранитель — F3. Он отвечает за питание насоса для бензина;
Отработайте оставшееся в магистрали топливо путем запуска двигателя;
Сбросив давление, поставьте предохранительный клапан на место.

Топливный фильтр для ВАЗ 2114

Прежде чем приступать непосредственно к замене старого фильтра на новый, следует заехать в автомагазин и приобрести хороший очистительный элемент для вашего ВАЗ 2114.

Как вы знаете, автомобили ВАЗ 2114 оснащены инжекторными силовыми установками, объем которых 1,5 и 1,6 литров. Инжекторные двигатели нуждаются в более тщательном очищении поступающего топлива, в отличие от карбюраторных. Поэтому топливный фильтр ВАЗ 2114 должен обладать пропускной способностью, которая составляет 5-7 микрон и выдерживать рабочее давление в 3-5 бар.

Топливные фильтры на ВАЗ 2114 различаются способами крепления патрубков топливопровода: в автомобилях с объемом 1,5 литра используется шестигранное крепление; у моделей с объемом 1,6 литров применяется пружинная фиксация (защелки).

Стоимость топливных фильтров зависит от качества самого изделия и от фирмы-изготовителя. Каждый автовладелец решает сам для себя: переплачивать ли за разрекламированную торговую марку или приобрести качественный фильтр малоизвестной фирмы по средней цене. Единственное, не стоит приобретать продукцию явно сомнительного качества.

Приблизительная цена топливного фильтра на автомобиль ВАЗ 2114 составляет 150—600 руб.

На наш ВАЗ 2114 мы приобрели топливный фильтр — MANN — WK 31/2. Довольно таки неплохой образец.

ЗАМЕНА

Причин, почему стал нестабильно работать ДВС, много. И прежде, чем поменять топливный фильтр на ВАЗ 2114, необходимо убедиться, что дело именно в засорении элемента. В любом случае, если бензиновый фильтр забит, подача топлива будет неравномерной, и давление в топливной системе снизится. Давление проверяется манометром, который встраивается в топливопровод автомобиля.

Проверяют давление в нескольких режимах:

На холостом ходу;
На больших оборотах;
При пережатом патрубке «обратки»;
На заглушенном двигателе.

Включаем зажигание, бензонасос сразу накачивает бензин в систему, и появляется давление. Манометр должен зафиксировать цифру порядка 3 атм. Запускаем двигатель и даем ему поработать на холостых оборотах (2,5 атм.). При перегазовках стрелка манометра в исправной топливной системе может подниматься до цифры «3» и на сбросе оборотов падать до 2,5 атм. При пережатой «обратке» давление повышается до 6-7 атмосфер. При остановке мотора давление должно падать медленно, и стрелка манометра не может резко уходить на ноль. Но забитый фильтр – не единственная причина падения давления топлива в бензиновом тракте. Признаки неисправности топливного фильтра могут быть истолкованы неверно. Здесь может:

Обладать малой производительностью бензонасос;
Быть неисправным регулятор давления топлива.

Регулятор давления топлива находится на рампе

Где находится топливный фильтр на ВАЗ 2114, мы выяснили, и менять его все равно уже подошел срок. Поэтому пора приступать к замене.

ИНСТРУМЕНТЫ

Для замены фильтрующего элемента тонкой очистки потребуются следующие инструменты:

Ключи на 10 и 13 для ослабления хомута;
Ключи на 17 и 19 для откручивания топливопроводов (фильтр с резьбовыми штуцерами).

ПОДГОТОВКА

Устанавливаем автомобиль на яму (еще лучше, если замену проводить на подъемнике), просто на земле фильтр заменить будет очень проблематично. Подготавливаем емкость для бензина (тазик или пластмассовая канистра, разрезанная сбоку). Понадобится и ветошь, если бензин все-таки прольется. Перед началом работ желательно сбросить давление в топливной системе, так как при демонтаже топливных трубок бензином можно залить все окружающее пространство.

Сбросить давление можно двумя методами:

Удалить предохранитель, отвечающий за работу бензонасоса и запустить двигатель. Насос работать не будет, и после вырабатывания бензина в топливной системе мотор сам заглохнет (после не забудьте предохранитель вернуть на место!);
Под задним сиденьем снять лючок и разъединить штекер, подающий питание на бензонасос. Также запустить двигатель и дождаться, когда мотор остановится.

РАБОТЫ ПО ЗАМЕНЕ

Как заменить топливный фильтр на ВАЗ 2114:

Устанавливаем емкость под фильтром (все равно бензин немного протечет, несмотря на сброс давления);
Не забываем снять любую из клемм на аккумуляторе, лучше обесточить автомобиль во время проведения подобных работ;
Ключами на 10 и на 13 ослабляем хомут, который удерживает жестко топливный фильтр;
Ключами на 19 удерживаем фильтр от вращения, а ключом на 17 откручиваем штуцеры топливопроводов (для мотора 1,5 л). Для двигателя 1,6 л отщелкиваем клипсы и сдергиваем топливные шланги.
Демонтируем старый фильтрующий элемент и устанавливаем новый. Крепим штуцеры по своим местам, затягиваем хомут. Все очень просто, работа занимает не более получаса времени.

ТЕХНИКА БЕЗОПАСНОСТИ

Бензин – легковоспламеняющееся и ядовитое вещество, поэтому при проведении работ, связанных с его протеканием, необходимо соблюдать элементарные меры безопасности:

Нельзя курить и пользоваться открытым огнем во избежание возникновения пожара;
Необходимо под рукой держать огнетушитель или другие средства для тушения пожара (строительный песок, воду);
Стараться, чтобы бензин не попадал на кожу и слизистую полости рта;
Бензиновые протеки сразу вытирать ветошью, и затем складывать ее отдельно для утилизации. После контакта с бензином ветошью пользоваться уже нельзя!

СОВЕТЫ

Штуцеры топливопровода следует демонтировать аккуратно, без резких движений.
Топливный фильтр нужно устанавливать в определенном положении, на его корпусе есть стрелка. Стрелка указывает направление движения топлива.
После замены фильтра следует два или три раза включить зажигание, не заводя мотор. Необходимо, чтобы бензонасос накачал топливо в систему.

Признаки засоренного топливного фильтра

Прежде чем приступать к самостоятельной замене топливного фильтра, вы должны удостовериться, что причина неисправности двигателя кроется именно в забитом топливном фильтре. В процессе эксплуатации фильтровальная «гармошка» забивается различным мусором, и пропускная способность фильтра резко снижается, вызывая перебои в работе двигателя. Есть ряд симптомов, по которым вы можете определить, что причина неполадок возникла из-за непригодности топливного фильтра:

повышается расход топлива;
автомобиль глохнет на холостом ходу;
при наборе оборотов возникают провалы и рывки двигателя;
уменьшается мощность двигателя, особенно при подъеме в гору;
двигатель заводится через раз;
автомобиль тормозит без нажатия на педаль

Признаков засоренности топливного фильтра достаточно много и они все разнообразны

Кроме того, обращать внимание на них следует пристально, так как все эти неприятности не свидетельствуют однозначно о вышедшем из строя топливном фильтре. Помимо этого, они могут указывать на неисправности каких-либо частей системы управления: датчиков положения коленчатого вала, электронного блока управления, детонации, массового расхода воздуха, положения дроссельной заслонки, свечей, регулятора холостого хода, проводки.

Чтобы наверняка убедиться в неисправности именно топливного фильтра воспользуйтесь следующим методом: подключите манометр к ниппелю, расположенному на топливной раме форсунок; запустите двигатель и измерьте давление топлива. В случае если данные манометра ниже, по сравнению с регламентированным давлением в инструкции по эксплуатации автомобиля, то можете быть уверены, что причина аварии заключается именно в засоренном фильтрующем элементе.
