Нива 2121 2131 замена свечей зажигания

Замок зажигания и особенности его замены

Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

Осмотр и замена деталей

• Снимите со свечей наконечники высоковольтных проводов.
• Очистите деталь и место вокруг нее, чтобы при выворачивании грязь не попала в цилиндр.
• Ключом выверните свечи из головки блока цилиндров.
• Осмотрите свечи. По степени нагара, его цвету и характеру можно провести диагностику двигателя и определить, стоит ли менять деталь, покупать бензин на другой АЗС или уже пора ремонтировать головку блока цилиндров.
• Круглым щупом проверьте зазор между электродами. Он должен составлять 1-1,15 мм.
• Если это необходимо, подогните боковой электрод и отрегулируйте зазор между электродами. Будьте внимательны: центральный электрод подгибать ни в коем случае нельзя! Это может привести к повреждению изолятора и неизбежному выходу свечи из строя.
• Установите свечи на место. Для этого сначала заверните их до упора рукой, а потом затяните ключом. Не переусердствуйте!

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ узнать, кроется ли причина проблем именно в модуле — это установка заведомо исправного прибора подходящей модели.

Видеоурок о том, как снять катушку зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Так как его ремонт, согласно руководству по эксплуатации, не предусмотрен, придется идти в магазин за покупкой.

В случае же отсутствия возможности позаимствовать у кого-то исправный модуль потребуется взять в руки мультитестер, контрольную лампочку и запастись терпением:

Первым делом измерьте сопротивление между парными выводами вторичной обмотки. Для этого переведите тестер в режим омметра. Установите щупы на выводы к первому и четвертому цилиндрам, затем — ко второму и третьему

Здесь не имеет большого значения, какие именно цифры показывает дисплей (обычно около 5,4-5,5 кОм) — важно, чтобы в обоих случаях результаты были идентичны. Если погрешность составляет больше 100 Ом, вы имеете дело с неисправностью «вторички», а значит, модуль подлежит замене.

• Следующим вариантом проверки должен стать «прозвон» колодки проводов, к которой подключается модуль. Отсоедините ее и переведите работу тестера в режим вольтметра. Один щуп установите на контакт А, второй — на массу двигателя. Попросите своего помощника запустить двигатель (или хотя бы покрутить стартером) и посмотрите на показатели дисплея. Напряжение должно находиться в районе нормальных 12 Вольт. Сделайте так же со вторым контактом.
• Если напряжение вообще отсутствует, нужно проверить предохранитель. В данном случае смотрите три предохранителя на ЭБУ. Находится данный блок под торпедой, со стороны переднего пассажира. Крепления откручиваются крестовой отверткой. Предохранитель на модуль зажигания идет третьим сверху (самый нижний) и имеет номинал 7.5 А. Наряду с перегоревшим предохранителем причиной отсутствия электротока может стать нарушение контактов, коррозия, обрыв проводов.

Есть еще один способ проверки правильности замыкания цепи, который будет очень кстати в случае отсутствия под рукой мультитестера. Возьмите контрольную лампочку на 12 В и подключите один из ее проводов к выводу колодки А, второй — замкните на корпус двигателя. Попросите помощника повернуть ключ зажигания и немного покрутить стартер. В этот момент лампочка должна мерцать. Так же проделайте и с контактом B.

Как проверить модуль зажигания?

После установки и соединения всех компонентов нужно произвести диагностику работоспособности модуля:

1. Сначала измеряется сопротивление между выводами вторичной обмотки — щупы подключаются к цилиндрам 1 и 4, а потом — к 2 и 3. Показатели могут быть любыми, главное, чтобы они более менее совпадали. О неисправности вторичной обмотки будет свидетельствовать погрешность в показателях, составляющая более 100 Ом.
2. После этого необходимо прозвонить проводку, для этого колодку нужно отсоединить от узла и настроить мультиметр в режим вольтметра, при этом один щуп тестера подключается к контакту А, а второй — к массе. Заведите мотор и следите за дисплеем тестера — показатели должны составить около 12 вольт, аналогично диагностируется второй контакт.
3. При отсутствии напряжения следует произвести диагностику предохранительного элемента, расположенного в монтажном блоке под центральной консолью. Причиной отсутствия напряжения может быть не только выгоревший предохранитель, но и плохой контакт, обрыв проводки, а также коррозия (автор — канал Дневник АвтоЭлектрика).

Инструкция по выставлению зажигания

Теперь предлагаем узнать, как выставить зажигание на Ниве.

На моделях ВАЗ 21214, 2131 электронное зажигание выставляется следующим образом:

1. Сначала цилиндр 1 нужно выставить в положение верхней мертвой точке, при этом метка на коленчатом валу должна находиться перед отметкой 3 — 0 градусов.
2. Затем для настройки необходимо демонтировать крышку трамблера и посмотреть, где расположен бегунок — он должен быть направлен в сторону штифта цилиндра 1. используя стробоскоп, нужно произвести установку момента, после чего масса устройства подключается к минусу АКБ, а положительный вывод — к плюсу.
3. Далее, зажим регулятора следует подключить к высоковольтному кабелю на цилиндре 1 и отметить риску на шкиве коленчатого вала. Заводится мотор, при этом его обороты должны составлять не более 800 в минуту, а свет от стробоскопа нужно направить на метку на шкиве. Если регулировка зажигания была осуществлена правильно, то метка должна совпасть со средней риской на крышке ДВС. Если это не так, то силовой агрегат надо заглушить, после чего ослабить крепление трамблера и по или против часовой стрелки. Производится демонтаж крышки трамблера, вам необходимо сделать так, чтобы лепестки статора были совмещены с роторной отметкой.
4. Далее, мотор заводится опять и прогревается до 80 градусов. Разгонитесь до 60 км/ч и нажмите резко на педаль газа. Если модуль вставлен правильно, то в этот момент двигатель может кратковременно задетонировать.

Диагностика двигателя по состоянию свечей

Если на центральном электроде вы обнаружили черный нагар и сухую копоть, скорее всего, ваша машина потребляет гораздо больше топлива, чем вам хотелось бы. Причина может быть в неисправности механизма привода воздушной заслонки или инжектора, засорении воздушного фильтра. В целом это свидетельствует о сбое в системе управления двигателем.

Красная юбка центрального электрода — результат применения в бензине чрезмерно большого объема присадок, имеющих в своем составе металл. Отложения металла при длительном использовании такого топлива могут образовать на изоляции токопроводящий налет, из-за чего свечи выйдут из строя.

Если на центральном электроде и его юбке вы найдете плотный слой масла с частицами разрушений цилиндра и каплями несгоревшего топлива, значит, поврежден один из клапанов или сломана перегородка между поршневыми кольцами. В результате мощность мотора ослабевает, а расход топлива увеличивается в 2 раза. В данном случае необходим полномасштабный ремонт.

Зольные отложения на электроде свидетельствуют о выработке или залегании маслосъемных поршневых колец, а разрушение керамического изолятора — о браке свечи или ее механическом повреждении. Эрозия электродов возникает при использовании освинцованного бензина, а заливание свечей топливом — при неисправности системы зажигания или инжектора.

Замена модуля

Как снять и порядок подключения:

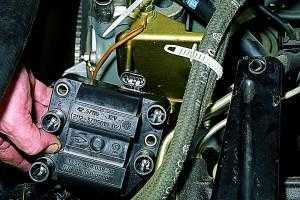

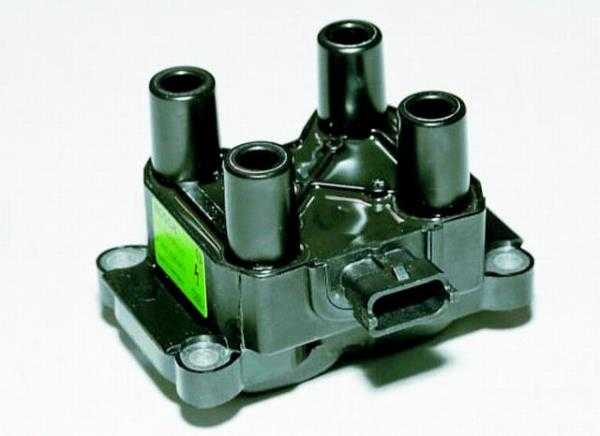

Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Принцип работы модуля зажигания ваз 21214

Контроль МЗ выполняет Электронный Блок Управления, который подает на обмотки катушки ток. После чего генерируется высокое напряжение (по закону индукции) и в необходимый момент подается на свечу зажигания. МЗ — это две катушки зажигания, два коммутатора, четыре выхода на высоковольтные провода и пластиковый корпус. В системе зажигания применен метод «Холодной искры» — каждая катушка связана с двумя цилиндрами: первая — первый и четвертый цилиндр, вторая катушка — второй и третий цилиндр.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Стоимость модуля зажигания для ваз 21214

Примерная стоимость составляет от 650 до 1100 рублей.

Катушку зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для замены в случае выхода из строя. Катушка не поддается ремонту и подлежит замене. Для выполнения ремонтных работ потребуется стандартный набор инструментов, после чего, при наличие всего необходимого, проделайте следующую последовательность действий:

Откройте капот. Работы проводят при выключенном зажигание, так же можно отсоединить клемму минус от аккумуляторной батареи.

• Отсоедините от катушки центральный высоковольтный провод, сняв его резиновый колпачок и потянув провод на себя.
• Далее ключом на восемь откручиваем две гайки крепления наконечников питающих проводов низкого напряжения к шпилькам катушки и снимаем их вместе с шайбами.

Теперь можно снять катушку. Для этого торцовой головкой на десять откручиваем две гайки крепления кронштейна катушки к шпилькам кузова и снимаем ее.

На этом ремонтные работы по снятию и замене катушки зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните ее замену или какой-либо другой ремонт, после чего установку проводим в обратной последовательности.

Источники

• http://avtomotospec.ru/remont-avtomobilya/modul-zazhiganiya-vaz-2114.html
• http://vaz-21214.ru/dvigatel/modul-zazhiganiya-dlya-vaz-21214.html
• http://remladavaz.ru/snyatie-i-zamena-katushki-zazhiganiya-vaz-2121-niva-2131

Как показывает неисправности модуля диагностика

Заехав на СТО или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), можно тоже узнать о том, что «корень зла» находится в модуле зажигания.

В таком случае должны высветиться следующие коды ошибок:

• Р3000 (Р3001, Р3002, Р3003, Р3004) — зажигание в цилиндрах не срабатывает;
• Р0351 — обрыв в обмотке пары 1-4 цилиндров;
• Р0352 — обрыв в обмотке пары 2-3 цилиндров.

Впрочем, совсем не обязательно, что итоги диагностики двигателя говорят о «смерти» модуля. Создавать проблемы также могут высоковольтные провода (например, пробой) и свечи зажигания. Поэтому сперва рекомендуется пойти от малого к серьезному. И только в случае полной исправности других элементов системы зажигания есть смысл начать проверку модуля.
