Замена свечей на ваз (lada) 2113/2114/2115 своими руками

Процесс замены свечей

Итак, замена свечи доступна любому владельцу при наличии свечного ключа, металлической щетки, сжатого воздуха (лучше от шинного насоса), комплекта новых свеч. Для этого стоит заглушить двигатель, дав ему остыть.

Во избежание порчи резьбового гнезда головки блока, выворачивание свечи производится после остывания двигателя.

Поэтапная рекомендация предусматривает:

Снять защитный кожух с мотора, если таковой есть (капот поднят).

Осторожно, без рывков снять защитные колпачки, удерживая их, но никак не тянуть за провода (высоковольтные).

Удалить нагар, пыль вокруг керамики и из гнезда так, чтобы грязь не попала в цилиндры.

Сдвинуть свечу специальным (торцевой — шарнирный) ключом (21 мм) с мертвой точки. Дальнейшее выворачивание желательно производить руками, что исключит повреждения резьбы гнезда.

Ввернуть новую свечу вручную.

Далее закручивание осуществляется ключом

Если под рукой есть динамометрический ключ, то затяжка производится усилием 20 Н.м. Следует избегать перетяжки, чтобы не погубить резьбу гнезда.

На контакты надеваются колпачки с высоковольтными проводами.

Завершается работа установкой защитного кожуха, закрытием капота.

В случае работы двигателя с перебоями, свечи проверяются на предмет брака. Выявление такового осуществляется путем поочередного отсоединения проводов. Нужно запомнить, при снятии провода с подозрительной (бракованной) свечи, изменений в работе мотора на слух не наблюдается.

Когда менять

Даже при качественном воспламенении смеси, стабильности двигателя, свечи следует менять своевременно. Делать это нужно с появления его неритмичной работы.

Надлежащая эксплуатация автомобиля обеспечит 30, а порой 40 тысяч километров пробега на одном комплекте.

Замена свечи связана:

Плохим запуском двигателя.
Увеличением расхода бензина.
Уменьшением мощности.
Мотор троит.
Большой пробег без замены свеч.

Для увеличения срока эксплуатации необходимо регулярно проверять зазор между электродами. Отрицательно отражается на работе свечей зажигания эксплуатация автомобиля с не прогретым двигателем, особенно в зимнее время.

Зазор свечей зажигания на ВАЗ-2114

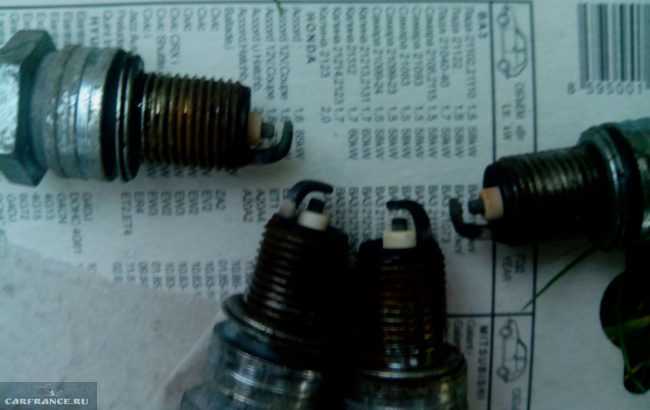

Износ электродов отрицательно влияет на ДВС и определить это можно по увеличенному расходу топлива. Расход топлива на ВАЗ-2114 в режиме городской эксплуатации не должен превышать 10 литров.

Специалисты рекомендуют регулярно проверять зазор между электродами.

Так, большой зазор лучше для воспламенения, поскольку в интервал контактов проходит больший объем горючей смеси и происходит его качественный поджиг. Но такая ситуация может привести к обрыву искры, особенно при работе двигателя на высоких оборотах.

Маленький зазор приводит к мощной, но короткой искре, дуга которой может не разорваться. Ситуация чревата тем, что между контактами остаётся огневая плазма. А это приводит к выходу из строя КЗ (катушка зажигания) и длительному простою автомобиля.

При установке свеч, нелишне визуально проверить СЗ на предмет возможной погнутости электрода или изменения других параметров во время доставки их к месту.

Заводы поставщики рекомендуют конкретный зазор от 1,0 до 1,1 мм для ВАЗ-2114.

Приобретая СЗ в магазине, установка этих параметров не требуется. Выбор нужно делать исходя из марки своего транспорта.

Источники

http://vaz-russia.ru/remont-vaz-2113/zamena-svechey-zazhiganiya-na-vaz-2110-vaz-2111-vaz-2112-2.html
http://avtozam.com/vaz/2114/2115-zamena-svechej-zazhiganiya/
http://carfrance.ru/zamena-svechej-na-vaz-2114/

Какие свечи поставить?

Выбор свечей – ответственное дело. От их качества зависит срок службы двигателя, его мощность, расход топлива, успешный запуск.

Наибольшее внимание при выборе следует уделять центральному электроду, таким его показателям как: жаростойкость, теплопроводность и пластичность.

Лучшими изделиями являются свечи, в которых самый маленький зазор – 0,4 -0,8 мм, изготовленные из дорогих материалов: платины, иридия, палладия с покрытием из серебра или золота (автор видео — Avtosferaomsk).

Важно разбираться, какие выпускаются свечи для ВАЗ 2114. Выбирая новое изделие, нужно изучить его характеристики, чтобы выбрать, какие свечи лучше

На авторынке появилось большое количество производителей СЗ, но есть несколько лидеров, изделия которых пользуются наибольшим спросом. СЗ должны работать синхронно, поэтому покупать их надо одного производителя и из одинакового материала.

Из отечественных производителей можно назвать свечи ДВРМ, выпускаемые в городе Энгельс. Они устанавливаются на ВАЗы с завода. Качество изделий отвечает цене, но встречается брак, поэтому при покупке их нужно проверять на исправность. Выпускаются изделия А-17ДВРМ (1,0) для двигателей с инжектором 8 и А-17ДВРМ (1,0) — для 16 клапанов.

Из импортных изделий хорошие чешские свечи Brisk. Они пользуются спросом благодаря хорошему качеству. Выпускается 10 серий этих изделий, отличающихся конструкцией. Они имеют зазор 1,1, есть СЗ для 8 клапанных инжекторных двигателей — BRISK SUPER FORTE LOR15YC-1 и для 16 клапанных BRISK SUPER FORTE DOR15YC-1.

Японская продукция всегда отличается высоким качеством. Эти свечи устанавливаются на некоторые марки автомобилей непосредственно на заводе. Они имеют более высокую цену, но имеют и соответствующее качество. При покупке следует остерегаться подделок, так как их очень много. Для двигателей 8 клапанов с инжектором предназначены DENSO W20TT, для двигателей с 16 клапанами — DENSO W20EPR-U11.

Компания NGK является ведущим производителем СЗ. Они устанавливаются производителями на некоторые марки иномарок. Автолюбителя утверждаю, что свечи служат в среднем 25-30 тысяч километров. Для двигателей с инжектором 16 клапанов выпускаются свечи NGK № 13 BPR6ES-11.

Процесс замены

Перед заменой необходимо подготовиться: изучить технику безопасности, подобрать нужный инструментарий и материалы.

Правила техники безопасности при замене свечей зажигания:

Процедуру замены осуществлять, когда температура двигателя опустится ниже 30-40 градусов по Цельсию. Благодаря этой рекомендации можно предотвратить появление ожогов на коже.
Обесточить бортовую сеть. Для этого отключить минусовую клемму аккумуляторной батареи.
Надеть перчатки. Они помогут обезопасить руки от мелких травм.

Необходимые инструменты и материалы:

Свечной ключ;
Баллон сжатого воздуха;
Щетка для очистки от загрязнений;
Новые элементы зажигания;
Перчатки.

Пошаговая процедура замены свечей зажигания:

Остановить работу силового агрегата. Подождать, пока он остынет до приемлемой для работы температуры.
Приподнять крышку капота. При помощи специальной конструкции зафиксировать его в открытом положении.
Обхватить резиновые колпачки высоковольтных проводов и аккуратно выдернуть из установочных мест.
Очистить поверхность от загрязнения при помощи щетки.
Отвернуть элемент зажигания при помощи ключа.
Провести аналогичные действия с остальными свечами.
Проверить новый элемент подачи искры. Измерить зазор между электродами.
Закрутить расходник рукой. Завершить действие с использованием инструмента.
Подсоединить высоковольтные провода.

Обратите внимание: основная ошибка автовладельца-новичка: спутать провода. Делать этого нельзя

Высоковольтная проводка подсоединяется согласно маркировке в строгой последовательности для каждого цилиндра.

После замены свечей, автовладельца может поджидать неприятный сюрприз. Обороты двигателя могут «плавать», двигатель дергаться. Причина: возможно автовладелец-новичок приобрел некачественную деталь зажигания. Бракованный товар нужно вернуть.

Узнать, какой именно элемент зажигания не работает, просто. Для этого отсоединяются поочередно высоковольтные провода. Если звук двигателя остается прежним, деталь неисправна — ее необходимо заменить.

Как заменить свечи зажигания

Если у вас 2114 с двигателем 1,6л вам необходимо снять декоративную пластиковую крышку, если двигатель 1,5 то снимать ничего не нужно.

Снимаем со свечей ПВН (провода высокого напряжение или бронепровода)

С помощью свечного ключа откручиваем аккуратно свечи. Если на корпусе свечи имеются желтые кольца, необходимо провести замену и бронепроводов. Это говорит о том, что провода могут «пробивать» и скоро выйдут из строя.

После снятия старых свечей, перед установкой новых проверим, чтобы на каждой свече было уплотнительное кольцо.

Желательно перед установкой проверить свечи с помощью специального прибора или обратиться в сервис.

Свечи нужно «наживить» от руки а уже потом закручивать свечником, при этом, чтобы не сорвать резьбу усилия должны быть не более 20Н.м

После установки свечей, пвн подключайте строго как указано на модуле зажигания ВАЗ 2114.

Приветствую вас друзья на сайте ремонт и обслуживание автомобилей своими руками. Со временем даже самые хорошие свечи зажигания приходят в негодность.

Сразу возникает закономерный вопрос, как заменить свечи зажигания? Ехать на станцию технического обслуживания или произвести замену самостоятельно.

Ответ будет однозначный, замена свечей зажигания по силам даже начинающим автовладельцам, так как эта процедура очень простая и не требует каких либо навыков.

В каких случаях нужна замена свечей зажигания:

Машина начинает плохо заводится.
Увеличивается расход топлива.
Движок начинает подтраивать.
Потеря мощности, тяги авто.
Большой пробег, при этом свечи не менялись.

Итак, разобравшись с причинами и неисправностям и убедившись, что замена свечей необходима, приступаем непосредственно к этому совсем не сложному процессу.

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
Чаще всего в системе зажигания портится соединение – те самые контакты.
Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
Теперь двигатель глушим и вынимаем модуль зажигания наружу.
Нужно открыть его, подденьте его корпус отверткой.
Внутри плата, покрытая силиконовой пленкой – убираем ее.
Убираем весь алюминий от ВВ контактов.
Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
Теперь, собственно, паяем: концы проводков присоединяем к модулю.
Лаком для ногтей замазываем все контакты проводов с модулем и платой.
Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет. На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

Источники

http://autoprivat.ru/remont_avto/kak_pomenyat_katushku_zazhiganiya_na_vaz_2114.html
http://vaz-russia.ru/remont-vaz-2113/zamena-modulya-zazhiganiya-na-vaz-2113-vaz-2114-vaz-2115.html
http://nadomkrat.ru/elektrooborudovaniye/zamena-katushki-zazhiganiya-na-vaz-2114-sxema-podklyucheniya

О ПРИЗНАКАХ НЕИСПРАВНОСТИ

У многих водителей, особенно начинающих, часто возникает вопрос о том, как понять, что пора менять свечу. Для этого при обслуживании мотора необходимо снять свечи и внимательно их рассмотреть. По виду их рабочей части можно судить о работоспособности.

Рабочая часть имеет коричневый цвет, это говорит о её хорошем состоянии;
Имеющиеся следы масла свидетельствуют об изношенности мотора;
Скол изоляции центрального электрода говорит о необходимости её замены;
Об использовании плохого топлива укажут отложения на рабочей части прибора;
Белый изолятор подсказывает водителю о том, что она перегревается;
О том, что к двигателю свеча не подходит, говорит золотистый цвет;
Неаккуратное обращение с ней, может привести к механическим повреждениям.

Как выбрать хорошие свечи

Выбирая свечи на 2114 8 клапанов инжектор, следует руководствоваться следующими важными моментами:

Однородность электродов. Качественная фирменная свеча даже бюджетного класса будет иметь электроды с чистой, одноцветной поверхностью. Наличие на ней каких-либо пятен должно сразу стать причиной отказа от покупки.
Производитель. Отдавать предпочтение лучше всего продукции, проверенной временем. Так, хорошими отзывами у автолюбителей пользуются свечи от компаний Finwhale, Champion, Bosch Platin.
Цвет и размер электродов. Наиболее высоким качеством обладают свечи, имеющие самые тонкие электроды (они, как правило, сделаны из сплавов золота, серебра, палладия, платины или имеют напыление этих металлов). Свечи с привычными всем толстыми электродами — более бюджетные и обладают меньшим сроком службы и менее качественным образованием искры.

Свечи Bosch Platin

Поговорив о том, какие свечи лучше на ваз 2114, выясним теперь — когда же их заменять? Так, согласно предписаниям в паспорте 14-й, замена ее свечей зажигания должна проводиться не реже, чем через каждые 30.000 км. Правда, эта цифра весьма условна, и может отличаться как в большую, так и в меньшую сторону.

Например, если используются отечественные свечи, то заменять их большинство водителей со стажем рекомендует уже после 20.000 км пробега в летнее время и 10.000 км в холодное.

И, напротив, применение качественных свечей с электродами из драгоценных металлов позволяет растянуть их срок эксплуатации до 50.000 км, а в некоторых случаях даже до 70.000 км. Именно по этим причинам заменять свечи следует, руководствуясь косвенными признаками, а именно:

состоянием изолятора. Наличие на нем трещин или явная смена его цвета сразу скажут о необходимости замены;
состоянием электродов. Сильный, не удаляемый нагар, а также повреждение (обгорание) электродов также являются веской причиной для установки новых свечей;
расходом топлива. При большом износе свечей он заметно возрастает, что также может служить явным признаком замены.

Пробой изолятора свечи.

Если автомашина работала — дождаться остывания ее мотора.
Промаркировать высоковольтные провода (например, липкой лентой).
Отключить их от свечей.
Очистить всю поверхность вокруг свечей от грязи и мусора (чтобы в процессе замены он не попал внутрь ГБЦ).
Выкрутить старые свечи трубчатым ключом.
Установить новые свечи и закрутить их до упора (прилагать излишнее усилие при закручивании не следует).
Подключить бронепровода к свечам в правильном порядке (руководствуясь маркировкой).

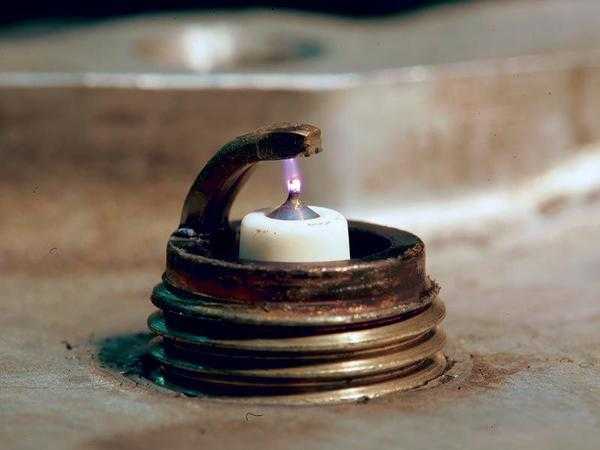

Искра свечи зажиганияВыполнив замену, останется лишь завести мотор и убедиться в правильности проведенной операции.

Уменьшенное расстояние между электродами

Если этот параметр меньше рекомендованного для данного типа силового агрегата, то электрическая дуга (искра) будет хорошей, но короткой. При такой ситуации вероятнее всего короткой дуги не хватит для воспламенения топливо-воздушной смеси в цилиндре.

Раз смесь не загорелась, значит, она может залить электроды свечи. Последствием этого будет выключение из работы этого цилиндра, то есть двигатель начнет «троить». При значительно меньшем, чем это рекомендовано, зазоре может произойти следующее: при работе ДВС на высоких оборотах, мощная, но короткая электрическая дуга, не будет успевать размыкаться – будет непрерывная искра. Печальным последствием этого может быть замыкание катушки зажигания.

ЗАМЕНА СВЕЧЕЙ

При обнаружении неисправностей этих приборов, нужно заменить свечи зажигания. На вопрос о возможности провести ремонт свечей зажигания, ответ один, это невозможно. При обслуживании их очищают, регулируют искровой промежуток, проверяют, но не ремонтируют. Лучше давайте поговорим о том, как производится замена свечей на ваз. Для этой операции снова потребуется свечной ключ. Замена свечей зажигания ВАЗ 2114 производится просто и легко:

Снимают высоковольтные провода;
Выворачивают их свечным ключом из своих гнёзд;
Вворачивают новый комплект, предварительно отрегулировав зазор между электродами. Для карбюраторных моторов он должен быть 0,7-0,85 мм, а для инжектора он равен 1,00-1,13 мм;
Ставят на место высоковольтные провода.

Полезное видео

С дополнительной информацией по данному вопросу вы сможете ознакомится на видео ниже: Опубликовано 19 августа 2019

На вопрос о том, почему приборам зажигания уделяют так много внимания, можно ответить следующим образом. Они относятся к одному из главных элементов двигателя внутреннего сгорания, обеспечивают его стабильную и экономичную работу. Можно идеально отрегулировать тепловой зазор в клапанах, выставить по приборам угол опережения зажигания, залить высочайшего качества бензин, но достаточно одной плохо работающей свечи зажигания, и всё проделанное окажется напрасным.

Свечи зажиганияУстройство:

Контактная гайка для высоковольтных проводов;
Изолятор свечи с оребрением;
Электрод средний;
Изоляционный слой из керамики;
Металлическая часть изолятора;
Резистор подавления радиопомех;
Металлическое кольцо для уплотнения;
Шайба для отвода тепла;
Электрод центральный;
Конусный тепловой изолятор;
Рабочее пространство свечи;
Электрод боковой;

Буквами обозначены эксплуатационные размеры: d – диаметр резьбы; h – зазор для искрового промежутка; L – длина рабочей части; l- длина резьбы; S – размер ключа. Все конструктивные элементы приборов по-своему важны, но ведущая роль принадлежит центральным электродам. Поэтому и внимания к себе они требуют особого. Свечам должны быть присущи следующие свойства:

Стойкостью к высоким температурам;
Хорошая теплопроводность;
Пластичность;
Стойкостью к коррозии и эрозии.

Поэтому для воплощения всех этих требований, при изготовлении используют сплавы из никеля с различными добавками. Имеются приборы зажигания, у которых электрод имеет напыление из платины. Основное назначение свечей, это воспламенение топливовоздушной смеси в конце такта сжатия.

Схема подключения

Модуль зажигания – это часть пространства под капотом, найти его проще по положении высоковольтников, они идут от свечей прямиком к нему.

Схема катушки зажигания:

Такой схемой хорошо руководствоваться, когда вам предстоит замена катушки зажигания ВАЗ 2114. В принципе, все прозрачно: от контактов с контроллером (ЭБУ) до проводов высоковольтного напряжения. Название схемы часто распространено под названием распиновка катушки зажигания: распиновка – это наглядно представленная функциональность контактов устройства, которые пронумерованы согласно их назначению.

В основном, самое необходимое знание о том, что такое распиновка катушки зажигания, несут высоковольтные провода (сокращенно ВВ (контакты). Потому как именно через ВВ контакты и происходит, по сути, подключение модуля зажигания в системе двигателя.

Подключать можно двумя разными способами: когда катушка системы зажигания снята и когда она непосредственно находится на своем месте в двигателе машины.

Если вы держите модуль перед собой:

Вспоминаем схему: первый и четвертый контакт на одну обмотку, второй и третий – на другую (на схеме они пронумерованы!)
Затем, на первый цилиндр идет нижний ВВ контакт (левый)
На второй — верхний ВВ контакт (левый)
На третий цилиндр идет верхний ВВ контакт (правый)
На четвертый – нижний ВВ контакт (правый)

Если модуль воткнут в движку, то распиновка ВВ контактов будет сложнее, ведь устройство стоит под углом (как будто ромбом):

На первый цилиндр кидаем центральный нижний контакт
На второй – левый контакт
На третий цилиндр кидаем верхний контакт
На четвертый – правый контакт

Конечно, удобнее первый вариант установки, тем более, что ВВ провода требуют повышенной внимательности в характере соединения (перепутал и не завелся, в худшем случае – запорол всю систему движки). Если говорить по существу, то понятно, что схема подключения модуля зажигания ВАЗ 2114 не сложная.

Кстати, покупка катушки зажигания – удовольствие недешевое, цена на модуль зажигания ВАЗ 2114 колеблется в пределах от семисот до тысячи рублей в зависимости от расположения вашего города на карте нашей страны (более подробно о том, сколько стоит модуль зажигания на ВАЗ 2114, можно узнать, позвонив на разборку или в магазин запасных частей, деталь ходовая, практически всегда есть в наличии).

Инструкция по замене своими руками

Замена свечей на ВАЗ 2114 и 2115 – процесс не сложный. Эту работу может выполнить любой автомобилист, руководствуясь пошаговой инструкцией, приведенной ниже.

Инструменты и материалы

Для проведения процедуры необходимо приготовить:

ключ для снятия защиты;
набор круглых щупов;
свечной ключ;
новый набор СЗ.

Чтобы избежать подделки, следует приобретать оригинальные изделия.

Процесс демонтажа и замены СЗ

Процедура выкручивания и замены свечей должна выполняться на остывшем двигателе, чтобы избежать ожогов.

Сам процесс состоит из следующих шагов:

Сначала следует открыть капот. Затем нужно демонтировать защиту с двигателя, если она присутствует.
После снятия декоративной накладки нужно снять защитные колпачки с высоковольтными проводами, которые надеты на контакты. Снимать колпачки следует аккуратно, чтобы не повредить проводку.
Места около СЗ следует очистить от загрязнений, чтобы они не попали в цилиндры мотора.
Теперь с помощью свечного ключа нужно выкрутить СЗ из головки блока цилиндров. Начинать выкручивание можно с любой стороны. Сначала нужно сдвинуть с мертвой точки, а затем можно аккуратно выкручивать СЗ из гнезда.
Вывернув старую СЗ, нужно ветошью протереть резьбу.
Перед тем, как вкручивать новые изделия, желательно проверить зазор на каждом из них. Для автомобилей с инжектором он должен составлять от 1 до 1,13 мм.
Установка СЗ — такая же простая процедура, как и выкручивание, проводится в обратном порядке. Новые изделия ставят на посадочные места старых свечей. Вкручивать нужно аккуратно, чтобы не повредить резьбу в головке блока цилиндров или на изделии.
Далее нужно надеть наконечники высоковольтных проводов. При этом нужно следить, чтобы соответствовали номера проводов, которые нанесены на них.
На завершающем этапе возвращается на место декоративная накладка.

После замены СЗ необходимо понаблюдать, как работает двигатель. Если он работает с перебоями, возможно, что одна из СЗ имеет дефекты. Для ее обнаружения, нужно последовательно отключать каждый высоковольтный провод. Неисправную свечу следует заменить.

Цена вопроса

Качественные изделия всегда стоят дороже. Отечественная продукция в разы дешевле, но качество оставляет желать лучшего. Поэтому стоит купить импортные свечи, которые прослужат намного дольше отечественных. При этом продлится срок эксплуатации двигателя, и экономнее будет расходоваться топливо.

Принцип работы катушки зажигания.

Модуль – своеобразное связующее звено: от электронного блока управления, который контролирует его рабочий процесс, посылается определенный сигнал на обмотку (в виде заряженных импульсов); затем, модуль выдает высокое напряжение, которое передается на свечи через высоковольтники. Это действие позволяет произвести свечам необходимую искорку для пуска внутреннего сгорания воздушно-топливной смеси в пространстве камеры.

На ВАЗы нового поколения, включая четырнадцатую, ставят катушку системы зажигания, она не включена в общий модуль, так как другая его важная часть – коммутатор – находится в электронном блоке. Если взять ВАЗы старого образца, включая четырнадцатую с движкой на 1,5 литра, то у них именно модуль системы зажигания: две катушки и два коммутатора в едином корпусе. Две катушки связаны с цилиндрами высоковольтными проводами (каждая на два цилиндра: одна на 1-й и 4-й, вторая на 2-й и 3-й).

Признаки неисправности катушки зажигания:

При ускорении чувствуете провал,
Падает мощность,
На холостом ходу движка ведет себя нестабильно,
Движка троит (выходят из строя цилиндры).

Перед тем, как решить, что делать с вышедшей из строя катушкой зажигания, нужно ее проверить. Особого умения не требуется, достаточно знать, что такое мультиметр и как его держать в руках. В зависимости от результата проверки стоит принимать решение: заменить или отремонтировать.

В принципе, основополагающей неисправностью катушки зажигания всегда является отсутствие нормального контакта. Может быть, масса оборвалась, может быть, контакты залипли или окислились. Маленький налет пыли может вывести из рабочего состояние целый цилиндр, не говоря уже о скромном модуле.

Наряду с возможными неполадками модуля, рекомендуется проверить все датчики – от массового расхода воздуха до DS – существует серьезная вероятность поломки одного из них.

Конструктивные особенности свечей

Свечи зажигания ваз 2114, равно как и любые другие свечи зажигания, представляют собой сочетание следующих конструктивных элементов:

Металлический корпус. На одной его стороне расположен шестигранный выступ, служащий для закручивания свечи ключом, а с другой стороны — нарезана резьба, необходимая для вкручивания в ГБЦ. Корпус воспринимает более половины тепла, выделяемого свечой в момент срабатывания, после чего передает его на головку блока цилиндров.
Изолятор. Выполнен из термостойкой керамики с добавлением окиси алюминия. Служит в качестве диэлектрической прослойки между контактами свечи.
Юбка теплового конуса. Расположена в нижней части изолятора. Воспринимает и переносит 21% тепла, выделяемого при работе свечи.
Электроды — центральный, расположенный внутри головки свечи, и боковой, имеющий Г-образную форму и нависающий над центральным. Служат для искрообразования.
Упорная шайба и кольцевые уплотнители.

Устройство свечи зажиганияВсе составляющие свечи зажигания крайне важны для ее работы, но особое внимание при этом уделяется ее электродам. Для увеличения срока службы в сочетании с лучшей электропроводностью и стойкостью к коррозии их чаще всего изготавливают из сплавов с высоким содержанием никеля, а на свечах высокого класса — дополнительно покрывают серебром, палладием либо золотом

Когда свечу уже пора заменить

Интервал работы одного комплекта свеч обычно рассчитан на четырнадцать — двадцать тысяч километров пробега. Хотя, сроки, что устанавливают заводы изготовители значительно дольше — тридцать тысяч километров. Возможно, такая существенная разница в цифрах сложилась из-за большого количества поддельной продукции на современном рынке автозапчастей. И, тем не менее, если доверится мнению опытных автовладельцев, то процедуру замены лучше провести рано, нежели поздно.

Какие неприятности они могут принести в подержанном состоянии:

Значительно возрастет расход бензина.
Подорожает эксплуатация автомобиля.
Запуск холодного двигателя станет трудным и займет продолжительное время.
Возникнут пропуски в зажигании.
Работа двигателя перестанет быть устойчивой.

Полезный совет: зачастую экономные водители откладывают покупку и замену свеч в долгий ящик. В основном это делают из соображений экономии. Но, как вам уже известно, при их сильном износе значительно увеличивается расход бензина и посещения автозаправки становятся всё чаще. Не увлекайтесь иллюзией экономии, производите замену регулярно.

Если ваш автомобиль успел накатать внушительный пробег на одном комплекте свеч, а тяга авто стала ослабевать, значит на ваш ВАЗ 2114 замена свеч уже необходима.

Как заменить свечи зажигания на ВАЗ 2113-ВАЗ 2115?

8 Клапанные движки:

На них всё очень просто, кроме этого можно ещё посмотреть есть ли искра в свече или её нет, что очень удобно когда машина заглохнет, в общём начнём, сразу предупредим какая система впрыска вообще не важно (Система впрыска бывает инжекторная и карбюраторная на наших автомобилях), всё делается однотипно, сперва скидывается клемма минус с АКБ (Как с аккумулятора снять клемму, читайте в статье: «Замена аккумулятора на машине»), после того как это сделано, отсоедините один провод от первой свечи (Провод указан стрелкой) и выкрутите её, на её место сразу же вкрутите другую (Новую) и подсоедините к ней провод и так пройдите все четыре свечи, когда они будут поменяны, установите клемму на аккумулятор и заводите машину, двигатель должен будет завестись так же как раньше или даже чуть лучше и быстрее (Из-за того что искра лучше проходит через новые электроды свечей), при его работе посторонних звуков которых не было ранее появиться не должно, всё должно работать чётко и без перебоев, кроме этого в местах где высоковольтные провода к свечам цепляются, не должно быть искры и вообще искра не должно будет пробивать провода, в противном случае установите их по лучше на свечи или замените на новые.

16 Клапанные движки:

На них тоже всё очень просто, но есть один большой минус, искру нельзя будет увидеть и понять есть ли она или её нет, вот если взять 8 клапаники, то там всё просто, если машина не заводиться, выкручивается любая одна свеча и к ней подсоединяется провод, после чего свеча подноситься к массе и автомобиль заводиться, тем самым сразу можно понять есть ли искра или же её нет и уже знаешь что проблема в зажигании, на 16 клапанных обычно если она не заводиться можно на много чего грешить, на топливную систему, на датчики и так далее, проверяется в ней всё с помощью компьютера и диагностического разъёма, поэтому такие машины более замудрены и в отличие от карбюраторных, самому попробовать сделать автомобиль и сесть и поехать, вряд ли получиться, вернёмся ближе к теме, заменяются свечи на 16 клапанных машинах следующим образом, в начале точно так же бортовая сеть обесточивается скидыванием клеммы минус с АКБ, затем выкручивается болт (Болт крепления одной катушки указан для наглядности стрелкой и самая крайняя катушка указана синей стрелкой, а то на фото её плохо видно) крепящий одну из любых катушек и катушка вынимается из отверстия в котором она находится, когда она будет вынута, берётся специальный свечной ключ для 16 клапанных машин и им выворачивается свеча зажигания (см. маленькое фото) и она тоже вынимается из отверстия, заменяется на новую и новая в обратном порядке ставиться при этом катушку на неё установить тоже не забудьте, остальные три свечи зажигания, пройдите таким же образом.

Примечание! На 16 клапанных машинах, что на приоре, что на семействе Самара 2 стоит на крышке головки блока цилиндров экран, данный экран вам будет нужно снять а иначе до свечей вы просто не доберётесь, как его снять, читайте в статье: «Замена экрана двигателя на приоре»!

Дополнительный видео-ролик: Для наглядности увидеть процесс по замене свеч, вы можете в двух роликах, в первом ролике показан процесс по замене на 8 клапанных автомобилях, а во втором на 16 клапанных, наш вам совет, ознакомьтесь с обоими, потому что эта операция выполняется очень легко и знать как её проводить должен абсолютно каждый.

Свечи на ВАЗ 2114 и ВАЗ 2115 — важный элемент системы зажигания, от которого зависит успешный запуск ДВС. В статье рассматриваются случаи, когда нужно менять свечи зажигания (СЗ), какие свечи поставить, а также дается инструкция по их замене на ВАЗ 2114 и 2115.

Особенности и конструкция свечи зажигания ВАЗ-2114

Свечи зажигания Bosch с белым нагаром снятые с ВАЗ-2114

Свечи зажигания для автомобилей ВАЗ, и ВАЗ-2114 в частности ничем друг от друга не отличаются, они точно также, получая сигнал в 24 Кв генерируют искру, поджигая тем самым топливо в камере сгорания. Однако основным и самым важным конструктивным элементом в каждой свече будет центральный электрод, потому как именно он будет обеспечивать воспламенение топлива на определённом этапе запуска.

Обычно его изготавливают из всевозможных сплавов никеля, однако модели с ценником «подороже», с целью повышения КПД, могут иметь в своём составе палладий, медь, иридий, платину, серебро и даже золото. Всё это, как утверждают производители создано для облегчённого запуска и приобретением свечи отдельных свойств.

Когда менять свечи?

Если вы захотели поменять свечи зажигания, то к этому вопросу следует подходить крайне внимательно и тщательно, потому как именно от этого выбора зависит эффективность их работы, общий расход топлива и передаваемая мощность от двигателя к колёсам.

Многочисленные тесты показывают, то, что правильно подобранные свечи, для определённого типа двигателя, не только продлевают его общий ресурс, но и поднимают его показатели.

Пробой на изоляторе свечи

О состоянии свечи и системе зажигания можно с уверенностью сказать по её внешнему виду, в зависимости от состояния электрода (наличия нагара, сажи, цвета – прим.).

Визуальный осмотр свечей

Эта таблица поможет вам примерно узнать, каким бывает нагар:

Свечи с разным типом нагара

Время замены

Выход из строя свечи происходит вследствие неправильной эксплуатации автомобиля, неверного подбора их марки, плохого топлива. В результате на элементах появляются дефекты, по которым можно выявить неисправность двигателя.

Основные неисправности

Корпус свечи, электрод замаслены. Происходит вследствие износа поршневых съёмных колец. Масло между кольцами и стенкой цилиндра проникает в камеру сгорания, заливая электрод. Мокрый элемент выдает искру не регулярно, и двигатель начинает работать с перебоями, падением мощности. Возникает необходимость ремонта мотора со всеми вытекающими проблемами.
Скол или поломка изолятора. Сей дефект, во избежание детонации, требует замены свечей.
Налет на корпусе (препятствует возникновению искры). Требует тщательной очистки. Причиной появления налета, считается низкое качество топлива (бензина).
Перегрев корпуса (наличие на нем белого оттенка). Мотивом тому является бензин высокого октанового числа, например, Аи 95 вместо Аи76 или Аи 92. На ВАЗ-2114 владельцы рекомендуют заливать 92 бензин.
Несоответствие марки свечи к двигателю также является поводом для их перегрева.

Белый цвет изолятора, оплавленный электрод свидетельствуют об использовании обедненной горючей смеси. Это приводит к появлению нагара внутри цилиндра. А излишняя длина резьбового элемента свечи приводит к повреждению поршня.
