Замена свечей зажигания lada 21104 (ваз 21104) своими руками

Замена

Процесс проведения замены свечей очень простое занятие, не
требующее специальной подготовки, необходимо лишь подготовить нужный
инструмент.

Инструмент

Вороток или трещотка с удлинителем (можно использовать специальный ключ для свечей);
Длинная головка на «16 мм» или «21 мм» (зависит от количества клапанов 16кл-16мм, 8кл-21мм);
Головка TORX E8 или головка на «10мм» (зависит от года выпуска авто, в новых моделях используются «звездочки» TORX);

Процесс

Снимаем декоративную накладку двигателя с надписью «16 valve», крепится она на резиновых фиксаторах, для ее демонтажа необходимо потянуть ее вверх с каждого угла.

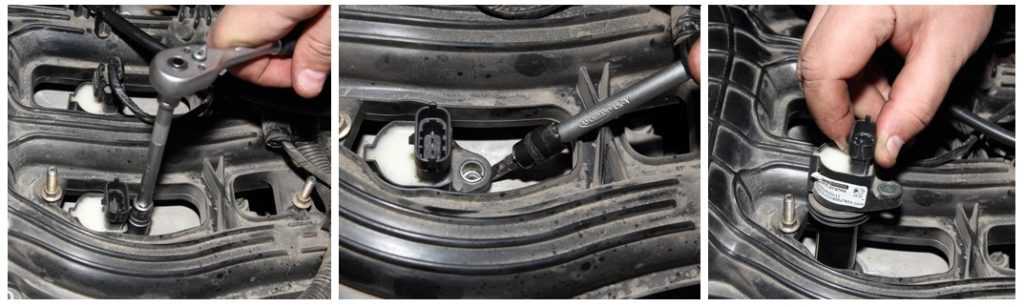

Вынимаем разъемы индивидуальных катушек зажигания (4 шт.).

Головкой Е8 или «10мм» откручиваем ИКЗ и вынимаем их.

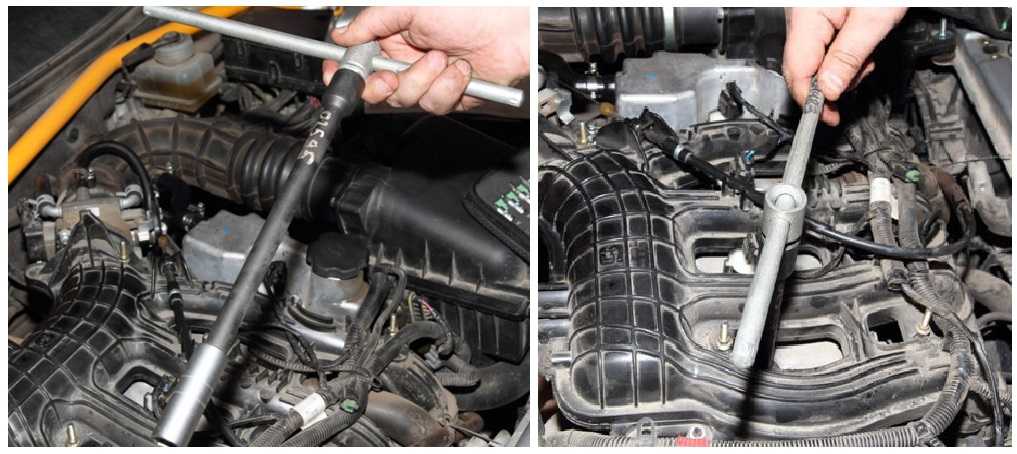

Трещоткой с удлинителем и головкой на «16мм» откручиваем свечи зажигания, чтобы вынуть свечу из колодца ГБЦ можно использовать катушку.

Устанавливаем новые свеч, закручивать свечи желательно без воротка. Это нужно для того чтобы чувствовать усилие, если свечу перекосит Вы не испортите резьбу в головке.

Затягивать новые свечи необходимо на 180° после их упора.

Собираем все в обратной последовательности и запускаем двигатель.

Замена свечей на 8 клапанном моторе проще и легче, достаточно лишь снять высоковольтные провода и выкрутить свечи головкой на «21мм».

Надеемся, наша статья была Вам полезна.

Категория: Ремонт

Когда менять свечи зажигания на ВАЗ 2110/2111/2112?

По регламенту ТО ВАЗ 2110, 2111 и 2112 свечи зажигания должны меняться через каждые 30 тыс. км. Согласно опыту владельцев реальный их срок эксплуатации немного ниже, и редко достигает 25 тыс. км. Особенно это актуально, если автомобиль эксплуатируется в тяжелых условиях, или же на сильных морозах, так как при запуска сильно охлажденного двигателя их можно залить бензином.

Автомобили ВАЗ являются довольно востребованными на рынке авто отечественного производства. Свечи зажигания можно отнести к расходным материалам, но от их качества зависит надежная работа двигателя. В основе выбора лежат рекомендации завода-изготовителя автомобилей, поскольку для каждого типа двигателей существует определенный перечень параметров, которым должны соответствовать свечи.

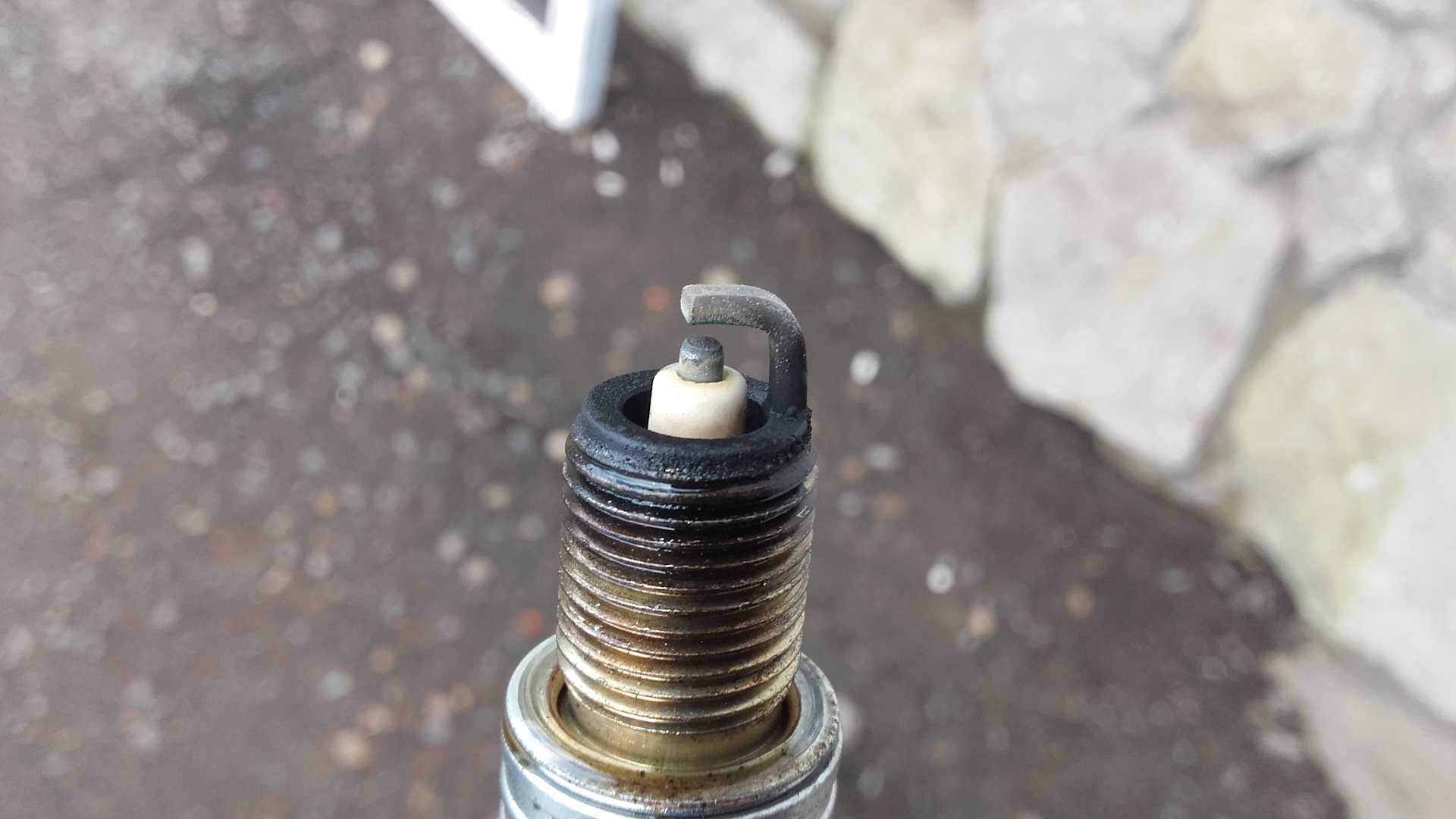

Проверка состояния свечей

По состоянию электродов свечи и резьбовой части можно определить, оптимально ли работает двигатель.

Если вершина теплового конуса изолятора свечи имеет окраску от светло-серой до серой, то цилиндр двигателя работает нормально, и отрегулирована система впрыска топлива.

Если вершина теплового конуса изолятора свечи имеет белую окраску, то момент зажигания не верен.

Черные, подобные саже отложения указывают, что свеча зажигания не достигает температуры своего самоочищения (частые поездки на короткие расстояния), неправильное калильное число, слишком высокое содержание окиси углерода.

Масляный слой на электродах. Повреждены поршневые кольца, направляющие втулки клапанов или маслосъемных колпачков. Возможно, вы применяли масло или топливо с присадками. В этом случае нужно заменить масло или топливо с присадками и снова проверить состояние свечей.

Установка свечей

Подготавливаем новые свечи к установке для этого:

7. Устанавливаем свечу в головку цилиндров и вворачиваем ее пальцами до упора

8. Затягиваем свечу при помощи динамометрического ключа. Момент затяжки свечи зажигания 30,67–39 Нм (3,13–3,99 кгс∙м)

Если нет динамометрического ключа, то подтягиваем свечу поворотом на 90˚ для новой свечи и 15˚ для рабочей свечи.

Замечание. Работа показана на автомобиле с двигателем 21124. Особенности замены свечей на автомобиле с двигателем 2112 указаны в тексте.

На автомобиле с двигателем 21124 снимаем катушку зажигания первого цилиндра (см. «Катушки зажигания двигателя 21124 (1,6i 16V) — проверка и замена»). На автомобиле с двигателем 2112 снимаем высоковольтные провода со свечей (см.

Вынимаем свечу из головки ключа. 4. Перед установкой свечи зажигания набором круглых щупов проверяем зазор между ее электродами. Зазор должен быть 1,0-1,1 мм. Предупреждение! При проверке зазора плоскими щупами результаты замеров будут неправильными.

Вставляем свечу в головку ключа и заворачиваем ее в головку блока цилиндров. Аналогично заменяем свечи остальных цилиндров. Взято с : http://www.remkomplekt.org.

Источники

http://remont-vaz2110.ru/zamena-svechej-na-16-klapannom-dvigatele/
http://autoruk.ru/vaz-2110/dvigatel-vaz-21124/sniatie-katushek-zazhiganiia-i-svechei-dvigatelia-vaz-21124
http://automobka.ru/kak-pochinit/834-zamena-svechey-na-vaz-2112-16-klapanov.html

Замена свечей зажигания своими руками

Необходимые инструменты

Чтобы работа по замене свечей не доставляла неудобств, заранее подготовьте все необходимые инструменты:

Ключ на «10».
Свечной ключ.
Удлинитель.
Вороток.
Отвёртка.

Обратите внимание, что на свечном ключе должен присутствовать резиновый уплотнитель, либо он должен быть намагничен, для наиболее эффективного удержания свечи во время её демонтажа из колодца

Пошаговый порядок

В первую очередь демонтируйте пластиковый кожух двигателя, расположенный сверху.

Затем по очереди отключите клеммы с индивидуальных катушек зажигания.
Ключом на «10» открутите болт, который фиксирует её к крышке головки блока цилиндров.

При помощи отвёртки, демонтируйте её с посадочного места и уберите в сторону.

Осмотрите колодцы свечей на наличие повреждений, и обязательно на наличие в них масла

И если хотя бы в одном из них масло будет обнаружено, следует сразу выяснить причину его происхождения, так как в большинстве случаев виной тому становится вышедшая из строя прокладка головки блока цилиндров, и в этом случае без снятия ГБЦ просто не обойтись.
Далее, для того, чтобы демонтировать свечу зажигания, нам потребуется специальный свечной ключ, либо свечная головка и удлинитель.

Демонтируем свечу приложив небольшое усилие
Обратите внимание, что надевать ключ на свечу следует до упора, для наилучшей фиксации на ней.

При выкручивании соблюдайте осторожность, чтобы не разбить изолятор свечи, поскольку рассыпанные осколки будет весьма сложно собрать из колодца и вовсе невозможно из цилиндра, без разбора этих деталей.

Когда свеча откручена

Когда свеча зажигания у вас откручена, необходимо достать её из ГБЦ, однако если это не получается сделать при помощи ключа, ввиду износа уплотнительного кольца, вы можете всегда взять ранее снятую катушку зажигания. Оденьте её на свечу и уберите её из колодца.
На демонтированной свече оцените её состояние, согласно выше приведённой таблице, делайте заключение о состоянии работы двигателя и можно приступать к установке новой свечи.
Устанавливайте новую свечу в аналогично обратном порядке снятию, однако соблюдайте аккуратность во время закручивания. Не следует применять излишне много усилий, так как можно просто-напросто сорвать резьбу на ГБЦ, а это будет очень затратно.

Свечи зажигания на ВАЗ 2110, 2111, 2112 – какие ставить на инжектор и карбюратор

Свечи зажигания на ВАЗ 2110/2111/2112 имеют никелевый центральный электрод, одноконтактные. Для ВАЗ 2110 базовым двигателем является 8-клапанный карбюраторный, для 2111 – тоже 8-клапанный, но уже с инжектором, а для ВАЗ 2112 16-ти клапанный, инжекторный. Но по факту, каждый автомобиль оснащался всеми этими двигателями, и их модификациями. Поэтому, свечи зажигания отличаются в разрезе 3 основных базовых моторов.

На каждом из двигателей свечи имеют разную маркировку, однако для 8-ми клапанника с инжектором и карбюратором они одинаковые и отличаются лишь величиной зазора. Поэтому их можно взаимозаменять, выставив сначала необходимый зазор. Для карбюраторных двигателей ВАЗов рекомендуют ставить его где-то в пределах 0.7 мм, а вот на инжекторах – 1 мм.

На 16-ти клапанных силовых агрегатах уже стоят свечи зажигания, немного отличающиеся от предыдущих. Поэтому и ставить их на 8-ми клапанные моторы не рекомендуют.

Размеры и артикула оригинальных свечей представлены ниже в таблице.

Артикул	Двигатель	Резьба / длина резьбы, мм	Размер ключа	Зазор, мм	Калильное число*	Материал центрального электрода
21080-3707010-86	8 клапанов, карбюратор	М14х1,25 / 19	20.8	0.7	17	Никель
21110-3707010-86	8 клапанов, инжектор	М14х1,25 / 19	20.8	1	17	Никель
2112-3707010-01	16 клапанов, инжектор	М14х1,25 / 19	16	1	17	Никель

* по номенклатуре Champion

По факту же, под артикулами 21080-3707010-86 и 21110-3707010-86, которые идут на 8-ми клапанники находиться одна и та же самая модель свечи зажигания, только с разным зазором. Напрямую от производителя она имеет артикул А17ДВРМ, средняя цена – 140 руб./шт. А под артикулом 2112-3707010-01 (для 16 клапанов) идет свеча АУ17ДВРМ, средняя цена – 200 руб./шт.

А17ДВРМ

АУ17ДВРМ

Самые часто используемые заменители указаны далее. Десятка и одиннадцатая имеют одинаковые аналоги, только перед установкой рекомендуется проверить зазор, и при необходимости выставить его к рекомендуемым значениям.

Производитель	Артикул	Цена, руб (за 1 шт.)
Для 8-ми клапанных моторов, инжектор и карбюратор
Bosch	0242235663	100
NGK	BPR6ES	140
Denso	W20EPR-U	100
Для 16-клапанных инжекторов
BRISK	DR15YC	70
NGK	BCPR6E-11	150
Denso	Q20PR-U11	115

Стоит сказать, что фаворитом у владельцев данных авто являются свечи компании NGK. Они имеют самую высокую популярность, и больше всего позитивных отзывов.

Как показывают исследования, такие свечи имеют более “горячую” искру белого цвета. А за счет того, что иридиевый электрод в несколько раз тоньше, искра не рассеивается. На практике же наблюдается небольшое улучшение динамических характеристик мотора, а также в 3-4 раза увеличенный срок службы.

Когда менять свечи зажигания на ВАЗ 2110/2111/2112?

Как избавиться от лишних деталей

На любой 16-клапанный двигатель сверху установлена пластиковая защита. Но защитную крышку всегда можно снять, просто потянув деталь вверх. Кстати, резиновые опоры у крышек моторов 21126 и 21127 будут одинаковыми (см. рис.).

Наливную пробку рекомендуют откручивать, но можно оставить её на месте. Крышку надо тянуть вверх, отщёлкивая опоры по одной.

Всё выглядит сложней, чем оказывается на самом деле. Пробуйте!

Действия перед заменой

Прежде всего, рекомендуем отключить минусовую клемму аккумулятора. Для этого нужен ключ «на 10». Затем отключают разъёмы катушек зажигания. Внешний вид одного разъёма показан ниже.

Нажав на фиксатор, разъём вытягивают вверх

Дальше, взяв ключ TORX E-8, откручивают винт крепления катушки.

Нужен накидной ключ TORX

Саму катушку можно вытянуть, удерживая её за корпус разъёма.

Разъём не сломается, пробуйте

В финале двигатель готов к замене свечей. Этот процесс рассмотрен дальше.

Набор подготовительных действий

Проводя операции с электричеством, сначала отключают АКБ – нужно снять минусовую клемму. Гайку на клемме откручивают плоским ключом «на 10». Дальше, если говорить о моторе 11183, требуется снять накладку из пластика.

Сюрприз в виде пластиковой защиты

Саму деталь нужно тянуть вверх, отщёлкивая по одной все резиновые опоры. Предварительно лучше будет выкрутить пробку наливной горловины.

8-ми клапанные двигатели семейства Лада Гранта очень похожи, разница в мощности из-за применения различных шатунно-поршневых групп. Из-за разных ШПГ двигатель, который перешёл Гранте по наследству с Калины (11183) клапана не гнёт. А вот 11186 и клапана гнут. Чтобы этого не случилось, рекомендуем соблюдать регламент технических работ по обслуживанию и замене ремня ГРМ.

Нам нужна деталь «2»

Если потеряете опоры – не беда, их можно заменить. Номер опоры в каталоге ВАЗ: 21120-1008658-00 (либо 01).

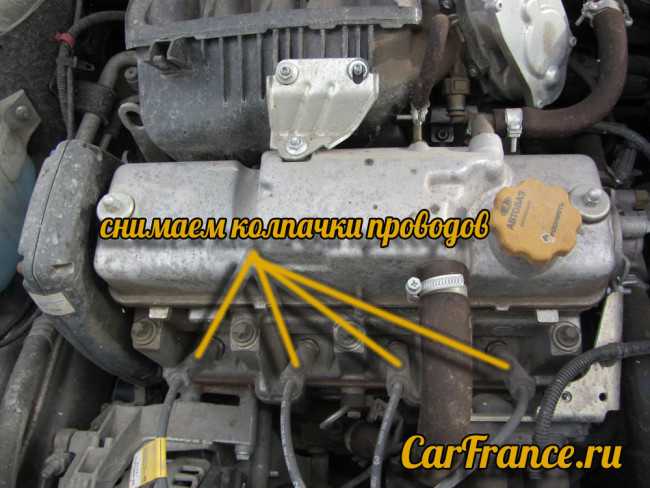

Следующий шаг – отключение высоковольтных проводов. Каждый пластиковый наконечник можно снять рукой (см. фото). Его просто вытягивают, покачивая корпус из стороны в сторону.

Расположение свечей и защитных колпачков

Вытягиваем наконечник вверх

При отсутствии сноровки легко будет повредить сам провод. Будьте внимательны!

Третий шаг – очистка пространства рядом с колодцем. Используйте подручные материалы.

Рядом с колодцами не должно быть пыли

Мотор пусть выглядит хотя бы так, как показано на фото.

Чистка свечей зажигания

Если вы обнаружили нагар на этих деталях, вовсе не обязательно, что потребуется замена свечей Лада Гранта 16 или 8 клапанов. Во многих случаях бывает достаточно почистить имеющиеся. Особенно если со времени последней замены машина прошла не очень много км. Все зависит от типа нагара.

Коричневый, серо-желтый налет при незначительном износе электродов. Исправна и свеча, и мотор.
Черный налет бархатной структуры с налетом сажи. Либо позднее зажигание, либо чересчур обогащенная воздушно-топливная смесь. Подлежит проверке воздушный фильтр и ДТОЖ.
Маслянистый налет. Вызван попаданием смазки в камеру сгорания. Среди возможных причин: износ маслосъемных колпачков, поршневых колец, втулок клапанов.
Рыжий нагар. Появляется при наличии в топливе антидетонационных присадок. Или же вышел из строя нейтрализатор отработанных газов.
Белый нагар. Использовалось горючее низкого качества или — неверно заданы параметры по опережению зажигания.
Пепельный нагар. Выглядит как светло-коричневая корка. Причина неполадок может заключаться в маслосъемных колпачках.

В 1, 2 и 5 случае свечи можно чистить и эксплуатировать дальше. В 3 и 4 замена свечей обязательна. В последнем лучше поставить новые свечи, но если такой возможности нет, временно можно использовать и старые, после чистки.

Для восстановления работоспособности свечей нужно следовать такому алгоритму.

Обесточить аккумулятор.
Демонтировать свечи.
Проверить элементы на предмет возможности дальнейшего использования, проанализировав тип налета на них.
Налить в емкость средство для чистки. Можно использовать одноразовый стакан.
Опустить в состав свечи и выдержать их в нем от 30 до 40 минут.
Прополоскать элементы под прохладной проточной водой, а после обработать бензином.
Снять кистью или щеткой оставшуюся грязь и протереть свечи досуха.
Провести проверку щупом соответствия требованиям восстановленной свечи. Зазоры Лада Гранта должны укладываться в границы между 1 и 1,13 мм.
Если нужно, подгибанием бокового электрода отрегулировать зазор свечей зажигания Лада Гранта.
Отреставрированные свечи установить на положенное место.

Что выбрать?

Для ВАЗ-2112 существует множество различных марок свечей зажигания, которые отличны по типу, составу и виду. Поэтому, на чем остановиться конкретно решать вам, а мы ниже расскажем о каждой из тех, которые выбирают чаще всего владельцы «двенашек.».

ОАО ЗАЗС, Россия АУ17ДВРМ
BERU, Германия 14FR-7DU
CHAMPION, Англия RC9YC
NGK, Япония BCPR6ES-11
DENSO, Япония Q20TT
BRISK, Чехия DR15YC
BOSCH, Германия FR7DCU
FINWHALE, Германия F516

ЗАЗС

Стандартные свечи, которые комплектуют все автомобили ВАЗ с завода. Несмотря на то, что производитель рекомендует к замене только эту модель свечей зажигания, многие автолюбители не разделяют этого мнения и используют иные марки.

Beru

Свечи BERU 14FR-7DU имеют особенность в своей модификации в виде медного центрального электрода с никелевой оболочкой. Подобная конструкция повышает стойкость к износу и коррозии. Коническая форма юбки позволяет очень быстро переходить в режим самоочистки, что благоприятно влияет во время поездок в городе на небольшие расстояния. Благодаря повышенной мощности искры, топливо сгорает наиболее эффективно по максимуму — а это уже тюнинг системы зажигания и двигателя.

Champion

Свечи зажигания от Champion. Созданные на территории ЕС, свечи зажигания Champion RC9YC имеют низкие показатели в расходе топлива, высокую устойчивость при работе и повышенную мощность на высоких оборотах двигателя.

NGK

Двигатель с такими свечами работает очень устойчиво, а при открытой дроссельной заслонке на полную способен развить на 4,5% больше мощности, чем со стандартными свечами. При проверке на стенде показывает результат в расходе топлива, который на 3,9 % меньше чем показатель «стока».

Denso

Свечи зажигания от Denso.

DENSO Q20TT имеет тонкий электрод созданный не из драгоценных металлов, что в первую очередь благотворно влияет на её стоимость. Благодаря такой форме свечи, двигатель ощущает стабильную прибавку мощности, оживает разгон и динамика, а также снижение расхода топлива.

Brisk

Brisk DR15YC производством Чехия, имеет медный сердечник и удлиненный изолятор центрального электрода. Последний позволяет ей быстрее переходить в режим самоочистки, поэтому эта свеча хорошо подходит для автомобилей, эксплуатирующийся в городских условиях. Интервал замены свечей прямо зависит от вида и качества используемого топлива.

Bosch

Свеча зажигания от Bosch.

Bosch FR7DCU имеют в своей конструкции медный сердечник, помещённый в хромоникелевую оболочку, что повышает ему стойкость электрода к коррозии и эрозии. Никелевое покрытие предотвращает прикипания резьбы и защищает корпус свечи от вредного воздействия агрессивных сред. Свеча этой фирмы показала стабильные, средние результаты по расходу топлива и динамике при разгоне.

Finwhale

Свеча зажигания от FINWHALE.

Корпус свечи Finwhale F516 имеет гальваническое покрытие и сделан из высоко — пластичной стали, оснащена высокой электрической изоляцией, за счёт чего тепло, проводимость и механическую прочность за счет высокого содержания окиси алюминия на изоляторе повышена. Для того, чтобы электроды меньше выгорали, они сделаны из никелевого сплава.

Какой должен быть зазор!

Зазор на свечах зажигания — это расстояние между электродами, которые связаны возникновением искры. Поскольку, 16-клапанный ВАЗ-2112 является только инжекторным, то речь пойдет о зазоре именно под эту систему впрыска.

Итак, нормальным зазором на свечах зажигания является расстояние между электродами, которое составляет 1,00 — 1,13 мм. Именно, выход за данные рамки может вызвать большое количество проблем, таких как:

Изменение расхода (сравнение с заводскими данными).
Плавающие обороты.
Автомобиль начинает троить.
Масло в свечных колодцах.
И другие.

Как замерять и исправить свечной зазор

Зазор между свечами зажигания можно проверить при помощи специального щупа, на котором есть соответствующее пометки толщины пластины. Он должен входить немного внатяжку, но не слишком. Если щуп не пролазит или зазор слишком далекий от идеального, то необходимо прижать металлическую часть (верхнюю) электрода к графитовой. После этого, замеры провести повторно и так, пока он не будет идеальный.

Конечно, в магазинах, обычно продают свечи зажигания с отрегулированным зазором с завода. Но, длинная транспортировка может привести к тому, что расстояние между электродами нарушается, поэтому перед установкой, необходимо отрегулировать свечной зазор на всех свечах при их замене.

Последствия неверного зазора

Как показывает опыт и практика, несвоевременная регулировка клапанов может привести к следующим последствиям:

Маленький зазор будет передувать тому, что двигатель не сможет развивать достаточную мощность, а также будет глохнуть или плохо заводиться.
Большой зазор приводит к большему потреблению горючего. Конечно, больше топлива — это лучшая динамика и тяга. Но, в современном мире, когда все борются за экономию, расход в 12-15 литров на 100 км, не порадует владельца. Вторым нюансом являются провалы газа или слишком большие рывки, которые иногда не нужны, особенно для эксплуатации в городском цикле.
