Замена подшипника задней ступицы ваз 2114

Немного об устройстве и функционале

Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.

Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.

В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.

Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров. Но негативные факторы эксплуатации могут ускорить процесс износа:

Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.

Замена заднего ступичного подшипника на ВАЗ 2114

При возникновении постоянного постороннего звука (гула) со стороны задних колес при движении, стоит обратить внимание на состояние ступичного подшипника. На ВАЗ 2114 данная деталь достаточно долговечная и бывает, что подшипник проходит более 200 000 км, но в случае, когда он начинает выть, его замена обязательна

Для того, чтобы его заменить самостоятельно, нам понадобится следующий инструмент:

Тиски для большего удобства
Специальный съемник с поворотными захватами
Щипцы для снятия стопорных колец
Деревянный брусок
Молоток
Трещотка и вороток
Головки на 7 и 30 мм

Одно время я делал видео обзор по данной теме, но в связи с тем, что на тот момент не было под рукой всего необходимого инструмента и тисков, которые очень кстати при выполнении данного ремонта, все получилось не совсем так, как хотелось. Но суть работы в гаражных условиях все же понять можно.

Фото отчет по замене подшипника задней ступицы на автомобилях ВАЗ 2114 и 2115

Итак, первым делом необходимо снять колпачок гайки сутпицы и сорвать ее при помощи хорошего воротка. Затем поднять заднюю часть автомобиля домкратом, ослабив предварительно болты крепления колеса. И после этого можно полностью снять колесо.

Далее нужно будет снять тормозной барабан. Колодки снимать не обязательно, хотя в данном отчете они уже были сняты.

До конца откручиваем гайку ступицы, как это показано на фото ниже.

Когда гайка полностью откручена также стоит сразу вынуть шайбу при помощи отвертки либо магнитной рукоятки. И теперь, воспользоваться съемником, чтобы снять всю ступицу в сборе с полуоси:

Прокручивая шток съемника, ступица сама сползает с полуоси и без особых проблем ее можно полностью снять:

Если внутренняя обойма подшипника осталась на полуоси, что иногда бывает, можно при помощи этого же съемника снять ее. Затем берем ступицу в сборе и зажимаем ее в тисках, чтобы внутренняя сторона была направлена вверх. И при помощи щипцов вынимаем стопорное кольцо:

И затем можно переворачивать ступицу обратной стороной:

Берем подходящую выколотку по размеру и выбиваем при помощи ее старый подшипник. Я делал это с помощью большой торцевой головки и воротка:

И после непродолжительной работы получаем следующий результат.

Можно сказать, что демонтаж подшипника прошел удачно. Теперь берем смазку, и наносим ее в достаточно обильном количестве на внутреннюю часть ступицы.

И наставляем новый ступичный подшипник ровно по центру:

И чтобы запрессовать новый ровно без перекосов, лучше воспользоваться для этой цели старым подшипником. Когда он зайдет уже достаточно глубоко, можно окончательно запрессовать его.

Это необходимо делать до тех пор, пока не появится паз для установки стопорного кольца.

После этого смазываем полуось литолом и ставим ступицу в сборе на свое место. Цена нового подшипника составляет порядка 300 рублей, если же в сборе со ступицей — не менее 700 рублей.

Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками

Снятие заднего ступичного подшипника

Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.
Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.

Снимаем барабан. Пробуйте сначала расшатать его руками.
Если не получается, обработайте соединения смазкой WD-40.

Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.

Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.

Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.

Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!

Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.

С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.

Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.

Установка заднего подшипника ступицы ВАЗ 2114

Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.

Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.

Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.

После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.

Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.

Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.

Инструменты и приспособления для работы

Монтировка.
Зубило.
Молоток.
Ключ на 12.
Торцевой ключ на 30.
Плоскогубцы.
Домкрат.
Балонный ключ.
Съемник для выпрессовки ступичных подшипников.

Чтобы самостоятельно произвести ремонт ходовой ВАЗ 2114, вам нужен следующий инструмент:

Домкрат – желательно гидравлический или пневматический подкатного типа (с колесиками), чтобы удобнее было работать.
Набор ключей и отвертки.
Плоскогубцы, клещи, утконосы.
Съемник для стопорных колец.
Съемники для подшипников передних и задних ступиц. Можно использовать как разные, так и универсальный.
Молоток и несколько оправок различного диаметра.

Также может потребоваться наличие газового баллончика с насадкой. Чтобы установить новый подшипник было проще, можно немного прогреть ступицу (но не очень сильно, так как сальники могут оплавиться). Поэтому на автомобиле ВАЗ 2114 замена ступичного подшипника производится максимально аккуратно и по определенной схеме.

https://youtube.com/watch?v=wJUmkUIO2lQ

Вы знаете, как производится на автомобиле ВАЗ 2114 замена ступичного подшипника, теперь можно поговорить о некоторых особенностях. Многие автомобилисты проводят улучшение – ставят на задней полуоси дисковые тормоза. Да, они дают ряд преимуществ: уменьшается тормозной путь, облегчается замена колодок, повышается надежность.

Ручной тормоз также идеально работает: нет тросика, а вместо него гидравлика. Но при проведении ремонта все действия будут похожи на те, которые происходят при работе с передними ступицами. Придется снимать диски, суппорты, полностью разбирать узел.

Чтобы заменить рассматриваемый элемент самостоятельно, потребуется запастись следующим инструментарием:

Гаечные ключи, рассчитанные на диаметры «17» и «19».
Торцевой ключ «30».
Съемник для подшипников.

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

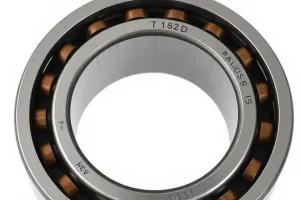

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Процедура замены

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку. А это серьезные финансовые потери;
Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.
Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
Ослабьте натяжение колесных болтов.
Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
Снимите колесо.
Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

Снятие элемента

Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично

Не забудьте перед эти снять стопорное кольцо.

Используя оправку, съемник, выпрессуйте старый подшипник.

Ступицу крайне важно обработать, промыть, удалив всю грязь.

Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.

Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.

Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку

Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.

Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.

Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.

Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

Источники

http://zamena-podshipnikov.ru/zamena-zadnego-stupichnogo-podshipnika-vaz-2114.html
http://luxvaz.ru/vaz-2109/293-zamena-zadnego-stupichnogo-podshipnika.html

Организация условий ремонта

Удобными местами для проведения замены переднего ступичного подшипника на ВАЗ 2114 являются подъемник или яма. Впрочем, получить менее комфортный доступ к необходимым узлам можно и на монолитной горизонтальной площадке.

Первоначальная задача исполнителя – открыть доступ к поворотному кулаку. Для этого необходимо:

открутить гайку ступицы, расположенную на валу ШРУСа переднего колеса (за защитным колпаком);
демонтировать колесо;
тормозной суппорт в сборе с направляющими и тормозными колодками;
тормозной диск.

Методика отворачивания гайки ступицы:

выровнять буртики гайки с помощью узкого зубила;
затянуть «ручник»;
включить первую передачу;
зафиксировать колесо башмаками;
ослабить гайку головкой «на 30» с длинным воротком (усилие зажатия достаточно большое).

Достаточно редко гайку невозможно открутить головкой с воротком по причине сильной затяжки или коррозии. В этом случае поступают так:

рассверлить гайку сбоку практически до самой резьбы;
аккуратно с применением зубила раскрыть стык детали;
выкрутить элемент.

Ослабив гайки крепления колеса, следует вывесить переднюю часть автомобиля. Несмотря на то, что замена может производиться лишь на одной ступице, поднимать следует оба передних колеса. Только так обеспечивается разгрузка стабилизатора поперечной устойчивости и создаются условия для проведения манипуляций с деталями поворотного кулака.

Тормозной механизм демонтируется в такой последовательности:

отвернуть два болта на «17» крепления сборной конструкции к поворотному кулаку (расположены вблизи пыльника ШРУСа);
снять тормозной узел и прикрепить его к телескопической стойке во избежание обрыва патрубка гидропривода.

Для произведения замены дефектного ступичного подшипника на ВАЗ 2114 необходимо демонтировать и тормозной диск. Снять деталь можно, открутив два штифта крепления к ступице ключом на «12».

Некоторые владельцы дополнительно демонтируют защитный кожух, создавая еще более удобные условия для демонтажа опоры качения. Снять данный элемент можно после отворачивания трех гаек рожковым ключом на «10», фиксирующих деталь относительно поворотного кулака.

Замена

Для начала расставим приоритеты. Если вы просто хотите сэкономить, потому выполняете работу самостоятельно без какого-либо опыта, то это ошибочное решение, способное привести к печальным последствиям. При наличии опыта и определенных знаний, можете смело заниматься ремонтом самостоятельно.

В любом случае, рекомендуем посмотреть обучающую видео инструкцию, где вам подробно расскажут обо всех нюансах подобной работы. Так вы получите дополнительный опыт и полезные знания.

После этого приступаем непосредственно к работе по замене ступичных подшипников. Способов существует несколько. Мы расскажем про каждый из них более подробно, а вы для себя уже определите, какой вариант соответствует вашим навыкам и возможностям.

Первый способ предусматривает проведение работ без снятия поворотного кулака с автомобиля. Но здесь обязательно потребуется специальный съемник, которым демонтируют подшипники. Преимущество метода заключается в отсутствии необходимости последующей регулировки развала-схождения. Но это самый неудобный способ. Для выпрессовки и обратного монтажа ступичного подшипника рекомендуем загонять автомобиль на смотровую яму.

Съемник

Второй метод потребует демонтировать поворотный кулак. Также пригодится верстак, с помощью которого будет осуществляться снятие подшипника. Развал при этом вы обязательно нарушите. Если не хотите после самостоятельного ремонта ехать на станцию технического обслуживания, используйте пару хитрых приемов:
1. Перед тем как снимать нижний болт стойки и поворотного кулака, нанесите метки;
2. Одна метка позволит определить положение болта;
3. Вторая метка будет отвечать за положение в стойке поворотного кулака;
4. В процессе обратной сборки постарайтесь, чтобы метки максимально точно совпали между собой. Подобный метод позволяет одновременно внести корректировки в ходовую часть, проверить состояние узлов.
Про третий вариант ремонта поговорим более детально.

Третий способ потребуется снять подшипник вместе со стойкой и демонтировать его при помощи тисков. Данный метод сложный по сравнению с остальными.

Осталось выпрессовать элемент

Перед работой не забудьте включить ручной тормоз и подставить под колеса противооткатные опоры, чтобы избежать случайного движения автомобиля.

Снимите стойку, выбейте пальцы наконечников рулевых тяг и открутите крепежи верхней опоры к кузову вашего автомобиля.
Поставьте домкрат так, чтобы он не становился помехой во время работы. Тут уже все зависит от ваших личных пониманий комфорта.
Болты колес откручиваются, после чего с помощью ключа на 13 миллиметров демонтируется гайка искомого подшипника.
Ключом на 17 миллиметров демонтируется суппорт, который фиксируется проволокой, дабы не допустить провисания на тормозном шланге.

Демонтажные работы

После этого снимается диск торможения и шаровая опора.
Теперь ступица выбивается из поворотного кулака, что откроет вам доступ к поврежденному подшипнику.
Остается теперь выпрессовать наш проблемный элемент с помощью съемника.
При отсутствии такого устройства как съемник, воспользуйтесь металлической трубкой, диаметр которой немного меньше по сравнению с диаметром подшипника.
Зачистите место посадки, обработайте смазкой, после чего можно установить новую запчасть.
Сборку выполняйте в обратной последовательности. Не забывайте параллельно проверять состояние различных узлов, смазывать, менять прокладки по мере необходимости.

Как вы видите, работы хватает. Не стоит торопиться с выводами относительно легкости или сложности подобной задачи. Если вы хотите все сделать быстро, качественно, не имея при этом опыта — обращайтесь на СТО. В противном случае, приготовьтесь уделить ремонту целый день, а то и больше.

Самостоятельно выбираем задний ступичный подшипник для ВАЗ 2114

В задней ступице установлен радиально-упорный двухрядный шарикоподшипник. Российские производители данного изделия хорошо зарекомендовали себя, но зарубежные аналоги так, же рассматриваются при выборе. Маркировка по ГОСТу 6-256706 С17.

Таблица рекомендуемых производителей

№ п/п	Брэнд	Номер по каталогу	Цена 2019 год, руб	Комплектация
Стопорное кольцо	Защитный колпак	Гайка	Инструкция
1	VBF Россия	2108-3104020	500	—	—	—	—
2	SPZ Россия	2108-3104020	520	—	—	—	—
3	SKF Швеция	VKBA1307	1900	2	—	+	+
4	FAG Германия	545312A	600	—	—	—	—

Перед покупкой запчастей, уточняйте технические характеристики, и размеры ступичных подшипников ваз 2114. Остерегайтесь подделок, параметры изделия приведены в таблице. Так же не рекомендуется приобретать запчасти других, малоизвестных брендов

Таблица размеров подшипника и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр	mm	30
Внешний диаметр	mm	60
Высота колец	mm	37
Грузоподъемность динам-ая	kH	30,1
Грузоподъемность статич-ая	kH	25,9
Частота оборотов	об/мин	6500
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Вид смазки	—	Литол-24 (С17)
Момент затяжки	H*M	220
Шероховатость колец	Ra	0.32
Вес	г.	435

Как проверить

Прежде чем приступать к замене переднего или заднего подшипника вашей ступицы, советуем провести простую проверку работоспособности этого узла. Это позволит точно определить виновника неисправности и убедиться в реальной потребности замены элементы.

Есть два способа проверки, каждый из которых имеет свои нюансы.

Способ проверки	Что делать
После длительной поездки дотроньтесь до участка колеса, откуда идет посторонний шум	Если участок горячий по сравнению с другой стороной, подшипник требуется заменить
Поднимите авто, открутите колесные болты, поднимите сторону, которую проверяете. Покачайте колесо с большим усилием	Если звук глухой, попросите второго человека нажать на тормоз и повторите процедуру. Если шума нет, подшипник подлежит замене

Инструкция по разборке ходовой части

Когда колесо снято, дальнейшей разборке препятствует тормозной суппорт. Поэтому его нужно демонтировать, открутив с внутренней стороны тормозного диска 2 болта и предварительно вытащив из него колодки. Чтобы при дальнейших манипуляциях суппорт не мешал, нужно отвести его в сторону и прикрепить мягкой проволокой или веревкой к нижнему рычагу. Теперь можно снять тормозной диск, вывернув 2 шпильки его крепления.

Существует и другой способ снятия ступицы, для этого используют 2 болта М12×1,25 длиной не менее 130 мм и снятый тормозной диск. Болты пропускают через 2 отверстия в диске по диагонали и вкручивают в ступицу, после чего резкими рывками сдвигают последнюю с места. Способ не всегда помогает, особенно если обойма старого разрушившегося подшипника после выпрессовки остается в поворотном кулаке, тогда его все равно придется откручивать и вынимать из шлицев ШРУСа.

Этапы самостоятельного ремонта

Весь процесс самостоятельного ремонта, можно условно разделить на несколько этапов, внимательно ознакомившись с которыми, любому владельцу станет понятно, как починить машину, не обладая при этом навыком профессионального автослесаря, достаточно выполнить следующие пункты:

Необходимо загнать автомобиль в помещение с ровным полом, заглушить, включить первую передачу на КПП, подложить под передние колеса упор для безопасности, снять заднее с нужной стороны, предварительно домкратом приподняв машину

Здесь важно учитывать, что ставить на ручной стояночный тормоз транспортное средство нельзя, иначе снять тормозной барабан и разобрать задний ступичный узел будет невозможно.
Сняв колесо, приступаем к откручиванию гайки крепления задней ступицы, которая имеет свойство быть сильно затянутой от вращательных осевых нагрузок, поэтому возможно понадобиться приложить максимально возможное усилие для ее срывания.

На этом этапе приступают к снятию тормозного барабана. Крестообразной отверткой выкручивают винты, которыми крепится барабан

Затем аккуратно (через небольшой брусок), стучим по барабану молотком с обратной стороны по всей его поверхности (предварительно перед демонтажем, желательно обработать его посадочное место жидкостью WD 40 и обработать корщеткой, что заметно упростит снятие детали).

Следующим шагом, необходимо демонтировать ступицу с ее оси, для этого необходимо воспользоваться специальный съемником, который аккуратно снимет деталь. Тут стоит учесть, что внутренняя обойма ступичного подшипника может остаться на оси, и выпрессовать ее возможно двумя способами: с помощью ступичного съемника, или применяя зубило, аккуратно сбить молотком.

Далее приступаем к выпрессовыванию самого старого подшипника из посадочного места в ступице, для чего снимаются два стопорных кольца, и на прессе или применяя специализированный съемник удаляем его оттуда. При отсутствии пресса или съемника, можно обойтись молотком, просто аккуратно выбив старый подшипник из узла задней подвески.

Полностью демонтировав старую деталь, необходимо тщательно очистить от грязи все посадочные места и ось на цапфе (грязеотталкивающий щиток задних тормозных колодок), после чего все внимательно осматривается на наличие различных повреждений, и в случае их обнаружения, поврежденный узел надо заменить на новый.
Смазывается посадочное место подшипника и в ступице и на ее оси, далее он аккуратно впрессовывается или забивается молотком через буфер (в основном используют старую обойму подшипника), устанавливаются стопорные кольца на свои места, и собранный узел монтируется на ось, после чего закручивается фиксирующаяся ступичная гайка.
Оставшиеся детали собираются в обратном разбору порядке.

Также смотрите поэтапное выполнение работ с объяснением мастера на видео:

Это интересно: Загорелся сигнализатор двигателя на Лада Гранта — что делать, причины
