Стоп сигналы
1 –
блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на
ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и
ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения
салона;
54 – выключатель контрольной лампы воздушной заслонки
карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не
устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания
и очистителя ветрового стекла (у колодок с другим числом
штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном
карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)
* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.
Установка и подключение задних LED фонарей для Chevrolet Captiva
Пришла посылка. Разрезаю ножом скотч и передо мной открывается:
Думаю, вы догадались, что это задние фонари В общем, я довольный начал рассматривать
штекер для подключения…
еще раз чуть поближе…
Очень порадовали крышки закрывающие крепежные болты, а то как-то не аккуратно получается, что болты торчали…

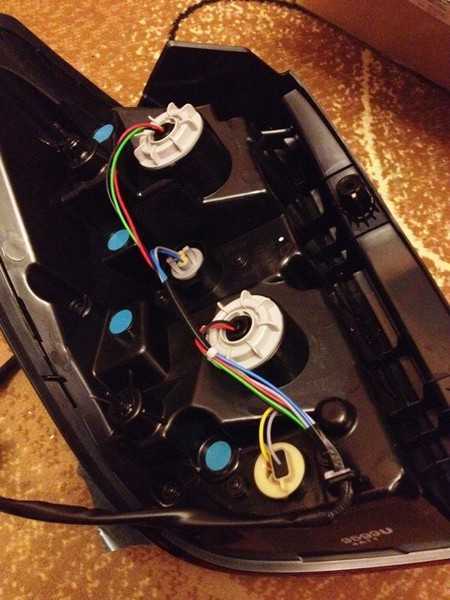

непосредственно задняя часть, проверил все лампочки в комплекте, лампы фирмы Toshiba…
отдираем защитную пленку и видим новый фонарь, красавец!
в паре смотрятся еще интереснее…
ну и последнее фото, не могу налюбоваться))))
В заключении, очень понравились наклейки на двух коробочках:
Для себя почему-то решил, что ставить плевое дело, но не тут-то было. Два самореза, которые держат фару, открутить не проблема, но куда уходит и подсоединяется провод? До установки почитал пост одного из вас, где было написано, что контакты подключаются за черной пластиковой защитой, но она то блин большая. Отстегнул чуть-чуть эту защиту и начал искать, результат был без успешным. В итоге решил, чтобы побольше отогнуть черную защиту снять верхнюю белую защиту, так и сделал. Когда отогнул побольше, то увидел, где этот контакт находится:

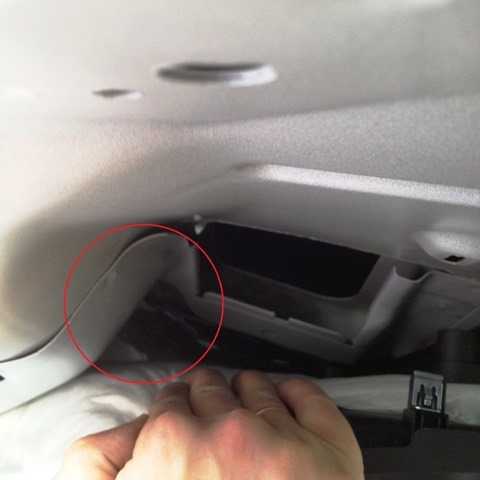

нужно просунуть рука, как указано стрелкой…
после снятия верхней части место подключение сразу стало заметным…
еще фото, в каком месте он находится…
Надеюсь кому-нибудь данные фото пригодятся, т.к. зная месторасположение со второй фарой получилось гораздо быстрее и проще
После отключения фары выдернул провод и убрал ее подальше:
совсем другой вид, еще и помощница уже промыла всю скопившуюся грязь под фонарем
Следующим этапом нужно было подключить провод от камеры заднего вида к лампочке:
жалко было резать провод нового фонаря, но камера тоже нужна
Ну все, контакты запитаны и осталось закрутить два самореза:
очень понравились декоративные защелки, которые закрывают саморезы, получается очень аккуратно
левый фонарь готов…

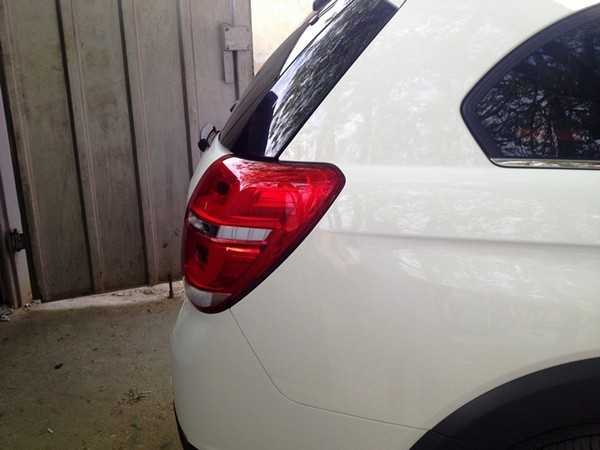

Чтобы ощутить разницу сделал фото двуликой, точнее двузадой Каптивы
результат налицо
а когда фонари засветились, разница стала просто небо и земля… хотя фото не передает всех красоты…
Второй фонарь пошел намного быстрее, так как знал уже где, что и как. Единственное мне нужно было вынимать саб из крыла, а что делать, красота требует жертв
все готово, осталось только все собрать на место
После окончания работы сфотографировал фонари с разных ракурсов:
ночью:
Как кто-то уже писал, когда поставлю не смогу налюбоваться, так оно и есть) Очень доволен и рад что воплотил свою мечту в жизнь…
https://www.drive2.ru/l/3590351/, https://www.drive2.ru/l/3644973/
следующая статья:
Как подключить фонарь заднего хода на ВАЗ-2101
«Копейки», как и все другие автомобили, имеют модификации, слегка отличающиеся друг от друга. Среди отличий некоторых ВАЗ-2101 – отсутствие фонаря заднего хода. Исправим это.
Фонарь заднего хода на ВАЗ-2101 продается в автомагазинах и стоит недорого. Его можно спокойно купить и также спокойно прикрутить к заднему бамперу – ведь он металлический. «Копейка», как и вся другая вазовская «Классика» – непаханое поле для тюнинга, а фонарь – это не только тюнинг, но еще и безопасность.
Для установки фонаря заднего хода на ВАЗ-2101 нужно дрелью просверлить два отверстия в нижней части заднего бампера и через них болтами закрепить фонарь. Крепится он за свой кронштейн, а подключается через две клеммы, выходящие из его корпуса сзади. Как подключить фонарь?
В идеале, нужно, чтобы фонарь заднего хода включался автоматически при включении задней передачи, как и на всех других авто. Однако для этого в коробке передач должен быть специальный толкатель и выключатель фонаря, но если с завода не поставили фонарь, то нет и данных атрибутов. Можно, конечно, поставить коробку от более поздних моделей «Жигулей», но это дорого и не всем под силу из-за отсутствия гаража и помощников («классические» коробки очень тяжелы).
Исходя из этого, лучше сделать ручное включение фонаря. Дополнительным плюсом станет наличие независимого освещения сзади, которое рано или поздно обязательно пригодится.
Чтобы подключить фонарь заднего хода, нужно протянуть один провод из салона под задний бампер. Прокладку «плюсового» провода начинаем от блока предохранителей, который на ВАЗ-2101 находится под торпедой слева от водителя. Именно с него мы возьмем питание для лампочки в фонаре.
Чтобы понять, к какому именно предохранителю присоединять провод, нужно определиться, что мы хотим. Есть два варианта: 1) фонарь можно включить всегда; 2) фонарь включается только при включенном зажигании. Наиболее предпочтителен все же второй вариант, потому что при постоянном питании фонаря есть большой риск забыть его включенным на длительное время при стоянке авто и разрядить аккумулятор.
Исходя из этого, контрольной лампой или мультиметром находим предохранитель, работающий в нужном режиме, запоминаем его и, на всякий случай, отключаем аккумулятор. На задней части блока предохранителей есть выходы, к которым подключены штатные провода. Обжимаем на своем проводе клемму «мама», и одеваем ее на свободный выход нужного предохранителя. Если свободного выхода нет, то можно откусить клемму с заводского провода и зажать в новую и заводской и свой провод.
Теперь определяемся с местом установки кнопки, которая будет включать фонарь и тянем провод к этому месту. Приступаем к установке кнопки (почитайте,
как установить кнопку в автомобиле
). После того, как кнопка установлена, перекусываем провод на две части и клеммами присоединяем эти части к кнопке. Часть провода, выходящую из нее, тянем в заднюю часть автомобиля. Прокладывать этот провод логичней и желательней вдоль штатного жгута проводов, который проходит вдоль левого борта. Чтобы получить доступ к жгуту, нужно отогнуть ковролин пола.
Провод под ковролином следует провести до заднего дивана и, сняв его, через отверстия в перегородке между салоном и багажником, провести в багажное отделение. Там, по такому же принципу, под ковриком пола, провод проводится к задней панели кузова. В ее нижней части в районе фонаря нужно просверлить отверстие. Причем сверлить необходимо как изнутри (со стороны багажника), так и снаружи. Два отверстия приходится делать из-за того, что в этом месте есть скрытая полость кузова и одно отверстие не приведет к доступу провода на улицу.
Когда же отверстие просверлено, проводим через него провод, обжимаем еще одну клемму «мама» и одеваем ее на любой выход фонаря. Остаток провода будет «массовым». «Массу» можно взять на бампере под креплением фонаря. То есть берем оставшийся провод, обжимаем на одном конце клемму «мама», а на другом – «под болт» (почитайте про
обмотать изолентой
На этом подключение фонаря заднего хода ВАЗ-2101 завершено. Пройдите по всей цепочке от блока предохранителей до фонаря, убедитесь, что все подключено правильно. Проверьте отсутствие соприкосновений клемм с металлическими частями кузова и если нужно заизолируйте сомнительные места изолентой. После этого подключаем аккумулятор.
Если вы подключили фонарь на предохранитель, напряжение на котором появляется только при включенном зажигании, то включите зажигание и нажмите на установленную кнопку. Фонарь должен включиться. Если же вы выбрали постоянное питание фонаря, то можно сразу же включать кнопку и радоваться наличию хорошего света сзади автомобиля.
