Ремонт и замена стеклоподъемника на ваз (lada) 2110 своими руками

Фото отчет по снятию и установке электрического стеклоподъемника ВАЗ 2110

Итак, прежде, чем что-то делать, сначала необходимо будет снять обшивку передней двери. Затем, опустив стекло на необходимую высоту (чтобы стали доступны болты его крепления к рейке), откручиваем все головкой на 10, как показано на фото:

И стекло можно поднять как можно выше, чтобы оно не создавало проблем при демонтаже стеклоподъемника. После этого откручиваем все гайки крепления электростеклоподъемника ВАЗ 2110, которые показаны на приведенных ниже фотографиях:

https://youtube.com/watch?v=lzbiT5p3FRM

Ремонт электростеклоподъемника /Замена моторчика на ВАЗ

Всем приятного просмотра, надеюсь мой ролик кому то помог с выбором или техническими вопросами) Запчасти.

Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора

Видео обзор по замене электростеклоподъемника на автомобилях ВАЗ 2110-2112 и Лада Приора своими руками .

Верхнее крепление рейки
Нижнее крепление
Три гайки крепления подъемника

Теперь можно просовывать руку в отверстие в двери и отсоединить штекер с проводами от моторчика:

Теперь нужно рейку вместе с механизмом (моторчиком) переместить до конца назад, то есть к задней части двери. Наглядно результат проделанной работы показан ниже:

И затем аккуратно стараемся извлечь всю конструкцию через верхнее отверстие в двери.

При установке следуем в обратной последовательности.

По стоимости могу лишь сказать ориентировочную цену, и она составляет порядка 500 рублей за мотор и еще около сотни за рейку с тросом.

Хороший материал. Жаль, что ни с самого начала так сказать.

И тем не менее, посмотрев видео, принял решение не лезть туда.

Спасибо автору видео.

Пришлось менять электродвигатель стеклоподъёмника на ваз 2112, правая дверь. Посмотрев,что стеклоподъемник на тросике, я попробовал и уменя получилось следующее:

Не откручивая сам механизм стеклоподъёмника, открутил 3 гайки крепления электродвигателя.

Затем отодвинув электродвигатель, что бы вышли шпильки из корпуса двери, снял нижнюю шпильку вместе с пластиковой основой, сдёрнув вниз по корпусу электродвигателя. После чего загнув электродвигатель вправо, благо тросик это позволяет, и открутил рукой оставшиеся 2 шпильки. И здёрнув электродвигатель с шестерни на тросиках достал электродвигатель. Сборку произвёл в обратном порядке. Может не очень удобно, но зато не надо лишнее откручивать и опускать стекло. Опустится немного при совмещении шпилек при установке электродвигателя в шестерню.

Установка стеклоподъемников на ВАЗ 2110

Покупка и установка стеклоподъемников электрического типа производится на специализированных авторемонтных предприятиях на участке проведения работ по автомобильной электронике. Там же осуществляется установка стеклоподъемников на «десятку», которые, при определенных знаниях в слесарном деле и электричестве, можно сделать самостоятельно.

В случае, если не работают стеклоподъемники ВАЗ 2110, необходимо предпринимать меры по проведению ремонтных работ. Однако многие автолюбители не знают, как снять стеклоподъемник для его последующего ремонта.

Порядок демонтажа изделия:

Отключаем «массу» автомобиля, освобождая отрицательный провод от крепления с клеммой АКБ.
Комплектуем проводку из набора проводов для интегрирования в электросхему автомобиля (на схеме отображены толстыми линиями).
Выворачиваем отверткой с крестообразным навершием крепеж стопора блока для монтажа.
Достаем монтажный блок из корпуса, и, перевернув, соединяем с колодкой .Ш1 проводного жгута.
Демонтируем декоративную отделку дверцы, где устанавливается стеклоподъемник.
Тянем проводку через технологические отверстия в стойке и дверце к электрическому приводу ЭСП.
При монтаже кнопок стеклоподъемников электрического типа на декорацию полового тоннеля тянем 2 провода, а при монтаже в декортативную облицовку дверцы требуется протягивать 3 провода. Для сохранности стекла при производстве работ лучше его демонтировать.
С помощью отвертки освобождаем резиновый уплотнитель бокового стекла.
При несколько опущенном стекле с помощью торцовой головки на «10» демонтируем крепеж, соединяющий стеклянную обойму и стеклоподьемник с последующим снятием бокового стекла.
Демонтируем верхний крепеж направляющей механизма стеклоподъемника ВАЗ 2110 с помощью торцовой головки на «10» , а также средний и нижний крепеж, а затем и крепления механизма стеклоподъемника.
Снимаем данное устройство через проем стекла дверцы.
Освобождаемся от части пленки для защиты, которая будет препятствовать установке электрического привода системы. Устанавливаем ЭСП.
Закрепляем крепеж ЭСП гайками до полной затяжки.
Согласно схеме подключения запитываем колодки проводов. Проверка работы ЭСП тестируется с включением в цепь АКБ. Монтируем боковое стекло на технологическое место.
Монтируем крепеж обоймы бокового стекла и снова тестируем, как работает стеклоподъемник ВАЗ 2110 в снаряженном виде.
Пусковые кнопки стеклоподъемников врезаем в дверную декоративную панель. Закрепляем заглушку. Ставим на место дверную облицовку.

В автомобиле ВАЗ 2110 ремонт стеклоподъемника лучше производить на специализированной СТО на участке автоэлектрика. Там же проводится замена моторчика стеклоподъемника, который является основным агрегатом, заставляющие стекла двигаться в вертикальном положении. В случае выхода из строя блока стеклоподъемников «десятки» требуется проведение более основательного ремонта.

Источники

http://driving24.ru/kak-zamenit-steklopodemnik-vaz-2110/
http://luxvaz.ru/vaz-2110/254-steklopodemniki.html
http://avtovx.ru/kuzov/zamena-steklopodyomnika-vaz-2110-57/

Различия между видами стеклоподъемников

Так, стеклоподъемник «десятки» механического типа представляет собой систему тросов, роликов и шестеренок, которые по кинематической схеме работают на подъем и опускание стекла, осуществляемое поворотом рукоятки этого механизма. Наглядно это демонстрирует схема стеклоподъемников ВАЗ 2110, которую можно посмотреть на нашем ресурсе.

Заводской электрический стеклоподъемник ВАЗ 2110 устанавливается на модели, которые оснащены дополнительными опциями, при этом кнопки стеклоподъемников электрического типа размещены на декоративной отделке тоннеля полового покрытия. В случае, если новый автомобиль такой опцией не оборудован, ее можно смонтировать собственными руками.

Виды электростеклоподъемников:

тросовые (штатного типа на ВАЗ 2110);
реечные;
планочные.

Среди всех видов ЭСП существуют определенные различия по скоростным режимам работы на подъем и опускание стекла, степени шумности при эксплуатации механизма и устойчивости к условиям низких температур. Однако все эти модификации адаптированы под установку в штатные места стеклоподъемников.

Если рассматривать стеклоподъемник ВАЗ 2110, цена на который установлена в пределах 3-3,5 тыс. рублей, то следует остановить свой выбор на изделиях фирмы Форвард или Гранат.

Замена стеклоподъёмника на ВАЗ-2110

На настоящий момент модель отечественного автомобиля, ВАЗ-2110 по-прежнему сохраняет лидирующие позиции на рынке, оставаясь популярной, востребованной.

Эта машина практична, обладает неплохой динамикой и уютной, вполне комфортной атмосферой салона. Но в этом миловидном автомобиле есть ряд недочетов технического характера, которые, если не знать, как их ликвидировать самостоятельно, могут свести на нет все достоинства модели.

К одному из минусов десятки являются быстро выходящие из строя стеклоподъемники.

Казалось бы, такая простая деталь, но, когда она приходит в нерабочее состояние, то разрушает всю идеальную пирамидку комфорта, ведь как можно ездить в удушающую жару, если нельзя нормально открыть окно?

Сегодня мы поговорим о том, как можно заменить стеклоподъемники на ВАЗ-2110 своими руками, а возможно и отремонтировать. Итак, поехали.

Стеклоподъемник – это устройство, служащее для перемещения оконного стекла и для удержания его в нужной точке. На настоящее время ассортимент стеклоподъемников довольно широк, он включают в себя не только множество брендов, но и различие по целевой направленности:

передних дверей
задних дверей
левых дверей
правых дверей.

Причем конструкция для каждого устройства будет разной. Но в каждом из перечисленных случаев есть общие моменты, каждый стеклоподъемник состоит из:

желобков, установленных на внутренней стороне дверной рамки, предназначение которых заключается в удержании стекольного полотна в определенной точке
«рельсов», которые закреплены в дверном корпусе статично и выполняют роль направляющих для движения стекла
уплотнитель, демпфер, изготовленные из мягкой резины, ограничивающие движение стекольного полотна вверх и вниз.

Привод бывает двух видов:

Механический — состоит из простого набора деталей, пары шестерен и рукоятки. Для того, чтобы привести стекольное полотно в движение, нужно прокрутить ручку по часовой стрелке (если нужно поднять стекло) или против часовой стрелки (если нужно опустить его). Физические усилия передаются на приводный валик, вот и весь принцип работы механического устройства.
Электрический — более сложный комплекс деталей. Электрический стеклоподъемник состоит из барабана или шестерни привода и электрического моторчика, со встроенным редуктором червячного типа.

По механизму подъема, стеклоподъемники подразделяются на несколько типов. Причем, в автомобилях АвтоВАЗа присутствуют разные варианты конструкций стеклоподъемников.

Так, всем хорошо известная семерка, снабжена реечным типом устройства, к слову на «десятке», тоже устанавливаются реечные стеклоподъёмники.

Этот вариант хорошо тем, что легко ремонтируется, легок в эксплуатации, но серьезным минусом конструкции является ее ненадежность. Кроме того, реечный тип устройства нуждается в смазке.

Более совершенную конструкцию представляет собой тросовый тип, представленный в десятой модели ВАЗа.

Здесь положительным моментом является тот факт, что полностью исключается возможность перекоса стекла. Но, как и реечные, тросовые механизмы также ненадежны.

Хотя цена на них не так высока, и хорошей репутацией пользуются стеклоподъемники из оцинкованного металла, которые стоят около 400 рублей, и устройства «Метпром», стоящие 300 рублей.

Стандартный тросовый стеклоподъемник стоит дешевле, 250 рублей.

Механизмами нового поколения являются рычажные, которые работают за счет шарниров.

Их преимущество заключается в абсолютном отсутствии шума, но такой тип устройств работает только в комплекте с электродвигателем, тогда как первые два могут быть представлены и в механическом варианте.

На десятую модель установлена два вида стеклоподъемников: более простые модификации прошлых лет идут с механикой, а модификации поздних лет выпуска – с электрическими стеклоподъемниками.

Но так как среди автомобилистов чаще встречаются владельцы старой десятки, то далее мы расскажем о том, как самостоятельно заменить механический стеклоподъемник, но прежде разберемся в наиболее распространенных неисправностях стеклоподъемников, характерных для ВАЗ-2110.

К слову сказать, электрический стеклоподъемник меняется точно так же, все пазы и крепления у них схожи и с легкостью подойдут.

Что чаще всего происходит в десятке – так это стачивание шестерни подъемника, что и делает устройство нерабочим.
Второй причиной является обрыв троса, отчего происходит нарушение всей системы.

Проблемы решаются демонтажом устройства и заменой дефектных деталей, или же полной заменой стеклоподъемника, что будет более правильным и простым вариантом. Теперь за работу.

Шаги по замене

Ремонт следует начинать с демонтажа двери.

Последовательность операций предлагается следующая:

отключаем аккумуляторную батарею;
откручиваем болты и снимаем защитную крышечку моторедуктора;
снимаем ведомую шестеренку моторедуктора;
используя отвертку, отсоединяем движок от редуктора;
от разъемов отсоединяем провода, и помечаем их, чтобы устанавливая их на место, не перепутать;
уплотнительное устройство с проводами надо протолкнуть вовнутрь двигателя;
отсоединяем редуктор и двигатель;
закрепив якорь при помощи тисков, с большой осторожностью ударяя по корпусу электродвигателя, выбиваем якорь;
отсоединяем пластмассовый упор на конце вала якоря и заднюю втулку;
теперь надо очистить поверхность якоря от грязи и ржавчины с использованием наждачной бумаги, нулевки или единицы;
рекомендуется после этого промыть все детали в бензине;
запрессовываем заднюю втулку на посадочное место корпуса двигателя, используя при этом молоток и поставку из мягкого металла;
щеточки электродвигателя утапливаем в щеткодержатели и фиксируем их проводками;
якорное устройство устанавливаем в статор;
убирая проводки, освобождаем щетки, и производим проверку их контакта с коллектором;
упор пластмассовый устанавливаем на конец вала, после чего смазываем окончание вала смазкой, стойкой к влажности;
проводам уплотнитель сдвигаем, при этом между уплотнителем и клеммами должно быть выдержано расстояние в пять сантиметров;
уплотнительное приспособление и провода устанавливаем на прежнее место, удерживая при этом якорь;
ведомую шестерню вставляем в редуктор и закрепляем его крышку при помощи четырех болтиков;
фиксируя конец редукторного вала пассатижами, соединяем его с корпусом двигателя;
с помощью двух болтов закрепляем движок;
проверяем работу собранной системы, без подсоединения проводов к колодкам, якорь должен свободно и плавно вращаться;
на колодку устанавливаем провода в последовательности, которую пометили при снятии;
крепим механизм подъемника на прежнее место;
панель управления монтируется в исходное положение;
надеваем на аккумулятор клеммы и проверяем работу подъемника в собранном положении.

Таким образом, происходит восстановление основного элемента электростеклоподъемника ВАЗа 2110.

Электрические неисправности

Схема электростеклоподъемников

Схема стеклоподъемников ваз 2110 включает в себя управляющее реле, предохранительный блок, цепь питания и кнопочный механизм. Для того, чтобы локализовать неисправность цепи питания нам необходимо проверить наличие напряжения на клеммах запитки электромотора.

Если механизм подъема стекла не работает вовсе — тут вероятнее всего перегорание электрической обмотки приводного двигателя либо управляющего реле. В связи с электрической перегрузкой вероятно также и перегорание предохранителя в автомобиле (смотрим ВАЗ 2110 схема стеклоподъемников, чтобы определить его номер). Стеклоподъемники ВАЗ также могут не работать в связи с неисправностью кнопки. В этом случае подъемник функционирует, но ведет себя некорректно.

Процесс непосредственного разбора двери и извлечения из нее механизма подъема стекла не займет более 10-20 мин. вашего времени и отличается предельной простотой выполнения. Для начала снимаем декоративную обшивку двери.

Снятие обшивки двери

Комплектность стеклоподъемников ВАЗ 2110

Рассмотрим комплектность ЭСП на примере изделия «Беркут». В комплект электрических стеклоподъемников входит:

Шарнирно-рычажный комплекс для движения стекла по вертикали, который устанавливается на многих современных «легковушках».
Мотор редуктор стеклоподъемника «десятки» марки ПT-060, собранный на основе применения новых технологий из Швейцарии. Также допускается комплектация изделия моторами стеклоподъемника Mabuchi. Кроме того, в ВАЗ 2110 моторчик стеклоподъемника бывает производства известного европейского автомобильного концерна Bosch. Таким образом, двигатель стеклоподъемника ВАЗа отвечает всем международным стандартам.
Электропроводка, которая имеет нумерацию проводов на изоляции согласно штатной электросхеме.
Заглушки декоративного типа.
Кнопка стеклоподъемника ВАЗ 2110, схема размещения которой можно найти у нас на сайте.
Дополнительные крепежные соединения.
Манжеты-переходники из резины от двери к стойке.

Чтобы осуществлять управление стеклоподъемниками ВАЗ 2110 , существует отдельная электрическая цепь. Основным элементом цепи является блок управления стеклоподъемниками, на который приходит команда на открытие (закрытие) стекла. Принципиальное подключение стеклоподъемников осуществляется таким образом, что все команды проходят через реле стеклоподъемников ВАЗ 2110, которое «открывает» или «замыкает» электрическую цепь.

На некоторых модификациях авто устанавливается, как передний, так и задний стеклоподъемник ВАЗ 2110, а на отдельных моделях ТС — подъемный механизм только передних боковых стекол.

Замена и установка стеклоподъемника на ВАЗ 2110

Сначала необходимо снять клеммы с аккумуляторной батареи. Если сделать это невозможно, нужно отключить цепи питания прикуривателя, подсветки и приборной панели, так как именно к ним нужно будет подключить провода электрических стеклоподъемников боковых стекол.

Бережно демонтируйте обшивку салона и тщательно зафиксируйте стекло, иначе оно упадет при съеме механизма. Сделать это можно при помощи прочного скотча. Аккуратно и без спешки снимите старый механизм ручного стеклоподъемника, действуя по следующей схеме:

открутите болты, которые держат стекло и механизм;
найдите направляющую стеклоподъемника, которая держится на четырех гайках;
сначала открутите нижнюю гайку, потом две средние и в конце верхнюю;
открутите еще три гайки, на которых держится стеклоподъемник (их вы найдете в месте расположения ручки);
бережно достаньте механизм из двери.

С демонтажем закончено, поэтому можно приступать к установке нового электрического стеклоподъемника для ВАЗ 2110:

механизм нужно просунуть в самый большой зазор двери;
при помощи двух шпилек нужно закрепить устройство (шпильки вставляются в места, где находились две средние гайки, на которых держалась направляющая ручного стеклоподъемника);
в процессе работы будет возникать трение, поэтому все поверхности лучше сразу смазать.

Когда все будет сделано, вам останется лишь подключить электрический стеклоподъемник к цепи своего ВАЗ 2110. Сделать это можно самостоятельно или обратившись к электрику, который сможет сделать все в считанные минуты.

Профессионал сэкономит ваше время и позволит избежать проблем, которые могли бы возникнуть у вас, если вы не имеете достаточного опыта.

Снятие стеклоподъемников

Как уже говорилось выше, конструкция переднего, заднего, правого, левого стеклоподъемников разнится, но принцип работы схож.

Для демонтажа нужно вооружиться двумя отвертками: под крест и плоской, а также двумя ключами, на 8 и на 10.

Первым делом снимаем ручку стеклоподъемника, для чего придется сначала вытащить стопор, расположенный под рычажной шайбой этой самой ручки. При помощи отвертки, отодвигаем в сторону защелку, вынимая из плица стопор. Теперь можно снять и ручку. Если ручка слишком плотно засела в посадочном месте, то можно помочь ей двумя отвертками, подцепляя за основание.
Снимаем ручку подлокотника. Плоской отверткой откручиваем заглушки, скрывающие два винта, которые и держат ручку, а отверткой под крест, выкручиваем уже сами винты.
Снимается ручка наружного зеркала заднего вида, а также облицовка рукоятки.
Аккуратно, неспешно снимается дверная обшивка, вместе с отсеком для вещей.

Подготовительные работы завершены, теперь приступаем к основному этапу

Опускаем стекло, чтобы получить доступ к креплениям, соединяющим устройство со стеклянным полотном. Устройство держится на двух болтах, которые откручиваются ключом на 10.
Теперь можно либо полностью снять стекло, либо, зафиксировав стекло скотчем, продолжить работу, причем, второй вариант более целесообразен.
Снимаем со шлица розетку.
Головкой на 8 отвинчиваем гайки и вытаскиваем стеклоподъемник.

Теперь меняем дефектный узел на новый и проводим сборочные работы в обратном порядке. Но в случае, если стекло вынимается полностью, необходимо после провести тщательную регулировку его положения, путем смещения болтов в отверстиях креплений.

Также следует учитывать, что при демонтаже могут пострадать держатели, которые еще называются пистонами, поэтому лучше на всякий случай купить комплект новых, во избежание неприятностей.

Устанавливая ручку подъемника, необходимо убедиться, что она посажена достаточно плотно. Если этого не получилось, то стоит обернуть ее изолентой.

Замена и установка

Замена электростеклоподъемников ваз 2110

Теперь рассмотрим непосредственно сам процесс установки электростеклоподъёмников поэтапно:

Сначала от аккумулятора отключается питание. В некоторых ситуациях это невозможно сделать, поэтому приходится отключать цепи питания прикуривателя, панель приборов, подсветку и кнопки. Именно к этим цепям нужно будет подключить проводку электростеклоподъёмника бокового стекла.

Замена электродвигателя на стеклоподъемника ваз 2110

Далее нужно аккуратно снять обшивку салона.
Стекло нужно надёжно зафиксировать, чтобы оно не упало в момент съёма механизма стеклоподъёмника. Для этих целей можно использовать скотч.

Не спеша снимают механизм ручного стеклоподъёмника. Это делается таким образом:

откручивают крепёжные болты стекла и механизма стеклоподъёмника;
находят направляющую механизма, которая фиксируется четырьмя гайками;
первой откручивают нижнюю гайку, после этого две средние и верхнюю гайки;
теперь откручивают три гайки, фиксирующие стеклоподъёмник, их можно увидеть в том месте, где располагается вращаемая ручка;

Замена электродвигателя стеклоподъемников ваз 2110

аккуратно вынимается механизм стеклоподъемника ваз, если это затрудненно из-за верхнего крепления, нужно надавить на него отверткой и потянуть.

На этом этапе демонтаж окончен, теперь нужно установить новый купленный электростеклоподъёмник. Процесс осуществляется таким образом:

механизм размещается внутри двери, его просовывают в самый большой зазор;
закрепляется он с помощью двух шпилек, они должны вставляться в те зазоры, где закреплялись две средние гайки, фиксирующие направляющую старого стеклоподъёмника. Новый механизм монтируют при помощи гаек.

Замена электростеклоподъемников ваз 2110

Замена электростеклоподъемников на ваз 2110

На заключительном этапе остаётся только подключить электростеклоподъёмник к электрической системе автомобиля. Это можно выполнить либо своими силами, либо при содействии опытного электрика, который всё сделает буквально за пять минут.

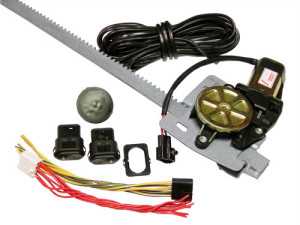

Обратим внимание на электростеклоподъёмники реечного типа, которые чаще всего устанавливаются на отечественных автомобилях. Как это делается, можно посмотреть на видео обзорах, помещенных в сети

Три известных производителя выпускают механизмы, оснащенные тросовым проводом, в комплект которого входят пружины для компенсации натяжки троса. Визуально такие конструкции одинаковы, но, несмотря на это в них используются разные мотор-редукторы.

На самом деле это неудивительно, так как здесь уже металлический механизм реечного типа, который отличается высокой надёжностью, малой шумностью и сравнительно небольшим энергопотреблением. На «Гранат» устанавливают мотор-редуктор импортного производства. Главной особенностью данного узла является большой эксплуатационный ресурс. В любом случае, установка подъемника своими руками будет актуально в наше нелегкое время. Боятся ошибок не стоит – инструкция подскажет, как все сделать.

Электростеклоподъемники для ВАЗ 2110

Многие владельцы автомобилей ВАЗ 2110 стремятся экономить на ремонте различных деталей своих транспортных средств. Вместо обращения в специализированные мастерские они производят ремонт самостоятельно. Что касается электрических стеклоподъемников, их лучше сразу менять, не тратя время на восстановительные работы. К тому же, стоят эти механизмы не очень дорого.

В автомагазинах сегодня можно найти одиночные комплекты, которые предназначены специально для ВАЗ 2110. В отличие от стандартных наборов эти комплекты включают в себя всего один двигатель-редуктор, которого достаточно для замены сломанного узла.

Подведем итоги

Чаще всего на автомобили отечественного производства устанавливают реечные электростеклоподъемники. Известные производители продают механизмы с тросовым приводом. Механизм содержит в комплекте пружины, компенсирующие натяжение тросика. Внешне конструкции стеклоподъемников очень похожи, но они работают с разными мотор-редукторами.

Механизмы сызранского производства оснащаются импортными моторами, а все другие производители используют отечественные двигатели. Также отличаются и рабочие параметры изделий.

Приблизительная стоимость тросового электрического стеклоподъемника составляет 850 рублей, а подъемники фирмы Гранат стоят порядка 950 рублей.

Стеклоподъемники Гранат имеют металлический реечный механизм высокой надежности, отличающийся тихой работой и потребляющий минимум энергии. Механизм оснащен импортным мотор-редуктором. Основная особенность устройства заключается в хорошем эксплуатационном ресурсе.

Рулевая рейка – это та деталь любого транспортного средства, ремонт которой может стоит достаточно дорого, а замена обходится еще дороже. При этом каждый может купить ремкомплект и произвести замену основных элементов самостоятельно.
