Стеклоподъемник передней двери автомобиль ваз 2107

Особенности замены стеклоподъемника ВАЗ 2107

Владельцам других автомашин ВАЗовской «классики» замена стеклоподъемника ВАЗ 2107/2105 может показаться излишне усложненной.

Так как всего роликов четыре, один натяжной и три направляющих, а трос связан с кронштейнами сплошного стекла в двух местах, трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения.

При обводке через нижний ролик, выходящий из механизма верхний трос направляется через: нижний левый направляющий ролик, верхнюю левую направляющую опору, нижний центральный натяжной ролик, верхний правый ролик. Как альтернатива производится обводка и через верхний ролик, которая производится в обратной последовательности. В этом же случае направляется нижний трос.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

Отворачиваем рукой или крестообразной отвёрткой кнопку блокировки замка. Вводим лезвие плоской отвёртки между розеткой и облицовкой ручки стеклоподъёмника.

Отжимаем облицовку от розетки, расцепляем их.

Снимаем облицовку ручки и ручку стеклоподъёмника.

Крестообразной отвёрткой через отверстия подлокотника отворачиваем три винта его крепления.

Отвёрткой, отворачиваем три самореза накладки двери. Шлицевой отвёрткой поддеваем и отщелкиваем три пластиковых фиксатора.

Приподняв, снимаем накладку с двери.

Поддев шлицевой отвёрткой, снимаем облицовку внутренней ручки замка двери.

Шлицевой отверткой зацепляем обивку и отщелкиваем семь пластиковых фиксаторов, расположенных по нижней и боковой сторонах двери. Снимаем обивку.

Немного опускаем стеклоподъёмник.

Крестообразной отвёрткой отворачиваем четыре винта крепления обоймы стекла к тросу стеклоподъёмника.

Подымаем стекло вверх до упора и фиксируем его скотчем.

Откручиваем две гайки крепления направляющей стекла.

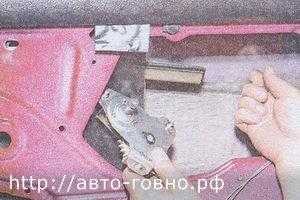

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъёмника.

Ключом «на 10» ослабляем затяжку винта крепления натяжного ролика и, сдвинув его, снимаем с него трос.

Снимаем трос и с остальных роликов двери. Вынув штифт стеклоподъёмника из его отверстия…

… вынимаем его из двери.

Устанавливаем электростеклоподъёмник, согласно инструкции намечаем его месторасположение в двери.

Сверлим отверстие внизу.

Заводим новый стеклоподъемник в дверной проём и крепим двумя болтами.

К каретке стеклоподъёмника прикручиваем переходную пластину.

Опускаем стекло и совмещаем его обойму с переходной пластиной.

Крепим стекло двумя винтами.

Прокладываем и подключаем электропроводку. Устанавливаем снятые детали в обратной последовательности.

Еще больше полезных советов в удобном формате

Какие электростеклоподъемники подходят к ВАЗ 21054?

Как установить электро стекло подъёмники Гранат на ВАЗ 2105?

Не работает правый стеклоподъемник на ВАЗ 2107

Один из эл. стеклоподъемников работает на много медленнее

Установка электростеклоподъемников

Сегодня, благодаря современным технологиям, существует большое многообразие данного оборудования. Поэтому перед водителями стал важен вопрос установления электрического подъемника на ВАЗ 2107?

Вся проблема заключена в том, что стекло в некоторых моделях авто опускается на всю глубину длины (при отсутствии поворотной форточки), в то время как для установки стеклоподъемника недостаточно места.

В этой ситуации может помочь следующая схема действий:

Для начала, ознакомьтесь с инструкцией;
В целях безопасности проведите отсоединение проводов от АКБ;
Поднимите стекло вверх, пока оно не упрется и зафиксируйте его скотчем
Определите место, и установите электромотор. С правилами установки ознакомьтесь из инструкции об эксплуатации;
Установите трос;
Выберите наиболее удобные места для кнопок. Лучше всего для этого подойдут места, где установлена ручка двери и панель приборов;
Подключите электропровода;
Подсоедините кнопки управления;
Работа завершена. Остается подключить провода КПП и провести проверку работоспособности оборудования.

Если стеклоподъемник слишком мощный — при поднятии стекла существует возможность деформации рамы. Во избежание указанной неприятности придется снять подъемник для перенесения упора ниже каретки. Нужное расстояние подгоняется вручную. При касании стекла уплотнителей, следует остановиться. Во избежание посторонних скрипов и хрустов необходимо проверить оборудование на наличии достаточного количества смазки. После выполнения всех рекомендаций установите подъемник на место.

Как видно, каждый вид стеклоподъемника обладает своими особенностями. Какой выбрать — решать вам, в любом случае только правильная эксплуатация и тщательный уход может улучшить комфорт в вашей машине.

Замена стеклоподъемников на автомобиле ваз 2107 вроде бы не самое сложное мероприятие и именно по этому хочется сделать его самостоятельно, а не платить не понятным дядям с сервиса, которые еще могут и нагреться на вашей проблем. Поэтому мы расскажем как сделать это легко и самостоятельно, а есть будут вопросы задавайте их в каментах, попробуем разобраться в месте с вами.

Следует отметить если вы просто забираете дверь и вам требуется снять стеклоподъемник, без замены, с тем что бы потом поставить его на место, то во избежание схода троса с направляющих желобов барабана следует подвязать проволокой обе ветви троса в месте, показанном стрелками.

1. Для начала что бы установить стеклоподъемники требуется сначала снять старые стеклоподъемники на автомобиле ВАЗ 2107 требуется подготовить машину к выполнению данных операций. (помыть, установить машину на ровной горизонтальной площадки и другие) нацеленные в основном на ваше удобство в работе, а так же на безопасность выполнения дальнейшей работы.

2. Далее необходимо снять прижимные пластины троса и опустить стекло до упора.

3. После чего следует торцевым ключём на 10 ослабить затяжку болта крепления натяжного ролика, сдвинуть натяжной ролик и снять трос с ролика.

4. После этого можно уже снять стеклоподъемник с остальных трех роликов.

5. Далее с помощью торцевого ключа на 8 отвернем 3 гайки крепежа механизма стеклоподъемника

6. После операции 5 следует приподнять стекло, (притом эту операции будет удобнее выполнять в вдвоем) и вынуть сам стеклоподъемник через технологическое отверстие находящееся внутренней панели двери.

7. Теперь можно переходить у самой установки стеклоподъемника на автомобиле ваз 2107, для начала смазываем трос стеклоподъемника пластичной смазкой

8. После предыдущей операции следует установить стеклоподъемник в обратной последовательности со снятием. Если вы устанавливаете старый стеклоподъемник, то перед тем как начать регулировки натяжения троса обязательно отмотайте проволоку, которой мы зафиксировали трос.

9. Что бы отрегулировать натяжения троса, необходимо перемещением ролика натягивать его и после того как вы посчитаете что он хорошо натянут, требуется проверить плавность работы привода стеклоподъемника.

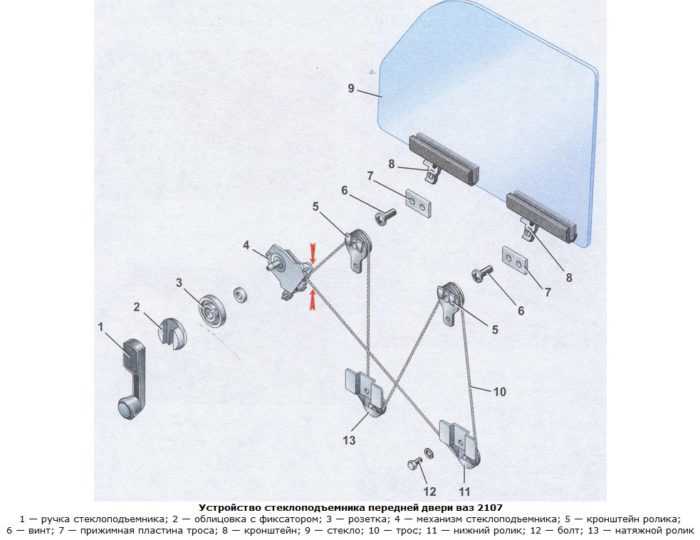

1 — ручка стеклоподъемника; 2 — облицовка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — кронштейн ролика; 6 — винт; 7 — прижимная пластина троса; 8 — кронштейн; 9 — стекло; 10 — трос; 11 — нижний ролик; 12 — болт; 13 — натяжной ролик

Коротко о процедуре смены

Упрощенно процесс замены дефектного стеклоподъемника в передней двери ВАЗ 2107 выглядит так:

снять обивку двери;
отсоединить трос от обойм, фиксирующих стекло;
ослабить и снять трос с роликов;
демонтировать направляющий желоб и механизм стеклоподъемника;
установить корпус нового механизма подъема стекла;
заправить трос по контуру;
зафиксировать кронштейны стекла относительно троса;
натянуть трос;
установить обивку двери.

Хочу поделиться с вами Многоуважаемые тем, что как уже видно из названия темы заказал я себе электростеклоподъёмники. Надоело крутить ручки туда-сюда! Весело конечно, но какое-то не царское это дело :))) В общем решился на покупку, да и в городе у нас я лично не встречал на Классиках такого гаджета.

Стеклоподъемники электрические ВАЗ 2104, 05, 07 (передние двери) фирмы «Гранат-Авто».

Доступная вазовская «классика» разошлась по стране и за ее пределами в количестве 4.8 млн. экземпляров. Самый популярный автомобиль создавался в далеких 70х и конечно же тогда никто из разработчиков не задумывался о таких удобствах как электрические стеклоподъемники.Карта двери спроектирована без учета электростеклоподъемников и поэтому установка предполагает сверление 2х отверстий для крепления рейки в двух точках, но процедура эта несложная и с ней справиться любой кто держал дрель в руках.

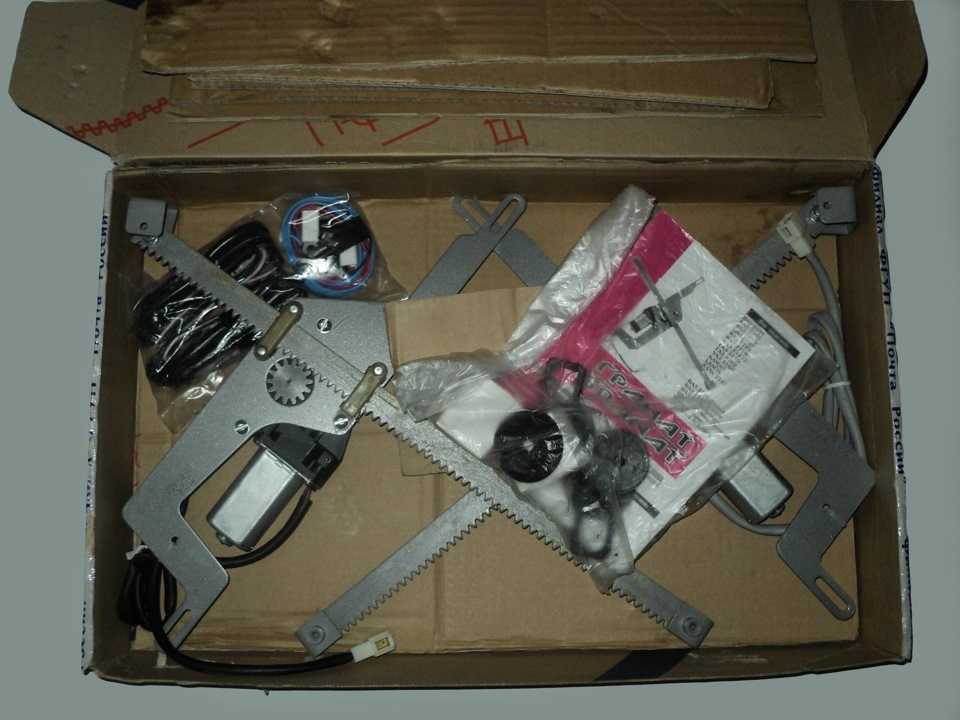

Комплектуются стеклоподъемники кнопками, жгутом проводов, заглушками.— Время подъема и опускания стекла не более 7 секунд— Номинальное усилие при подъеме стекла – 120 Н— Уровень шума – 40 – 50 дб (не громче работающего двигателя автомобиля)— Потребляемый ток при номинальном усилии не более 2,5 ампер— Гарантия 18 месяцев

Размер упаковки 78 х 242 х 607Вес комплекта 3,1

Заказ сделал 6 сентября. В тот же день мне позвонили и уточнили заказ, сказав что всё есть в наличии и заказ передан в доставку. И вот 19 я получил посылочку. Всё в комплекте. Ещё не распаковывал, но решил поделиться первыми фотографиями.

Кстати, при заказе что меня интересовало больше всего, так это из какого материала же там шестерня. Все фотки в Интернетах пересмотрел! В общем она металическая, всё ГУТ!

Для машин семейства ВАЗ, как правило, применяют стеклоподъемники с тросовым приводом и звёздочный механизм намотки. С целью предохранения стёкол от произвольного опускания имеется тормозной механизм стекла, он приводится в действие при помощи крутящийся ручки, расположенной на дверной панели окна, или электромотором.

На классических моделях ВАЗ все системы стеклоподъемников одинаковы. Все двери авто имеют три ролика, один из которых подвижный и служит для регулировки натяжки троса. Исключение составляет модели ВАЗ 2107/2105, у которых из-за установки сплошного стекла передней двери, была изменена подача и расположение троса, вследствие чего в передней двери появился дополнительный четвертый натяжной ролик.

Об устройстве стеклоподъёмников ВАЗ 2107

ВАЗ 2107 начали выпускать в 80-х годах прошлого века, а следовательно, стеклоподъёмники в этой машине были только ручные, реечного типа. Главным недостатком реечной конструкции является её недолговечность. Причина проста: отечественные автомобилестроители в целях экономии ставили в эти стеклоподъёмники пластиковые шестерни, которые выходили из строя очень быстро.

К началу 90-х годов конструкторы ВАЗ 2107 осознали свою ошибку и начали оснащать машину тросиковыми стеклоподъёмниками, которые были надёжнее реечных (хотя и ненамного). Подъём стекла в этих устройствах осуществлялся с помощью троса, прикреплённого к крутящему механизму. Главное достоинство тросиковых стеклоподъёмников заключалось в их высокой ремонтопригодности. В реечных подъёмниках замена сломанной пластиковой шестерни была настоящей проблемой, так как найти эту деталь в продаже было чрезвычайно трудно. А вот деталей для тросиковых стеклоподъёмников в автомагазинах всегда было много.

Устройство тросикового стеклоподъёмника на ВАЗ 2107

Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.

Электрические стеклоподъёмники (ЭСП) — следующий шаг.

Шарнирно-рычажные стеклоподъёмники «Гранат»

Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:

у ЭСП демократичная цена;
ЭСП легко устанавливать;
у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
ЭСП надёжные, работают быстро и почти не шумят;

Как устранить недостаток своими руками

1. Снимите с дверей обшивку;
Снимите ручку управления элемента, предварительно освободив ее от фиксатора из пластика;
После снятия фиксатора, нужно снять ручку и поставить новую.

Если оборудование потребовало полной замены, необходимо потренироваться демонтировать механизм. Схема демонтажа стеклоподъемника ВАЗ 2107 расскажет подробно о каждом шаге.

Осуществите опускание стекла до предела;
Проведите снятие ручки, для чего потребуется снять стопорную разрезную шайбу. Для данной процедуры понадобится отвертка, которой необходимо раздвинуть разрезные края детали и вывести ее из зацепления;
Снимите облицовку с дверей. Таким образом, откроется доступ к основным составляющим двери;
Немного отвинтите крепежный болт натяжного ролика, чуть сместите его и ослабьте трос;
Снимите трос;
Отвинтите 3 крепежные гайки подъемного механизма;
Изымите весь механизм.

Демонтаж оборудования завершен. Теперь остается решить, что делать дальше. Если вы решились на полную замену механизма, тогда установка стеклоподъемника будет проходить в обратном порядке.

При замене стеклоподъемника следует учесть, что концы троса должны обязательно фиксироваться проволокой.

Инсталляция электроприводов

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
При помощи электродрели высверливаем отверстия для монтажа оборудования.
Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.

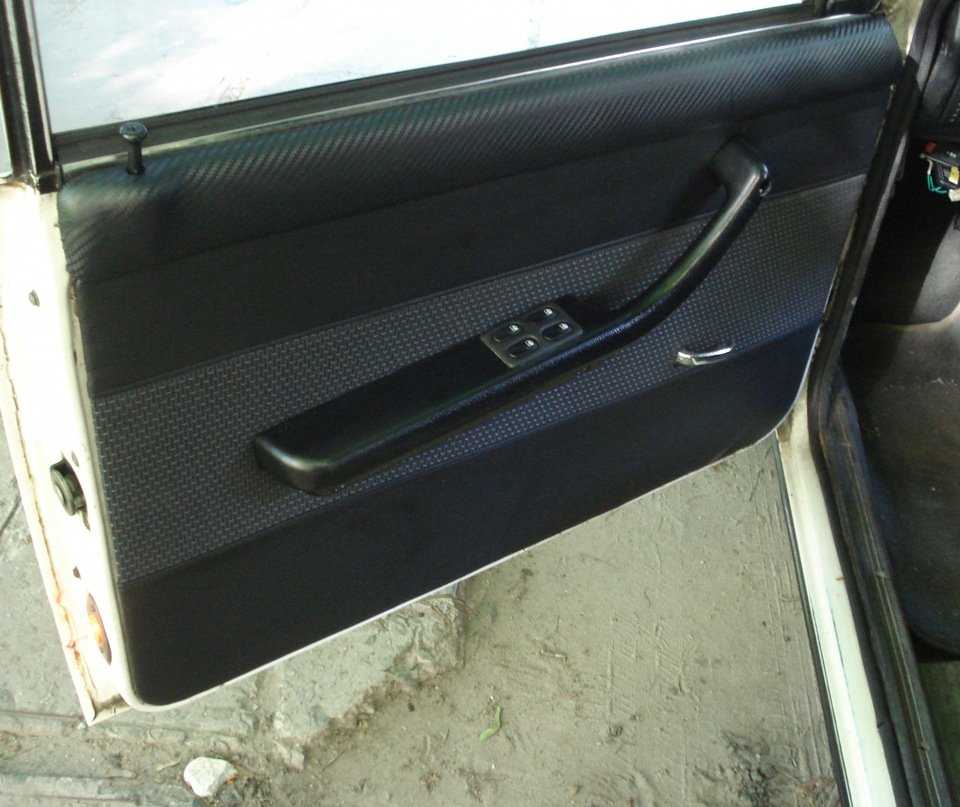

На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Подготовительные мероприятия и разборка дверей

Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.
Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.
Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.
Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.

Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

Снимается дверная обшивка.
Отсоединяется трос от обойм, которые удерживают стекло.
С роликов снимается трос.
Далее идет снятие направляющего желоба и механизма подъемника.
Установка нового стеклоподъемника.
Заправка троса.
Фиксация кронштейнов стекла и натяжка троса.
Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

Демонтаж стеклоподъемника ВАЗ 2107

Чтобы снять стеклоподъемники, следует выполнить такие действия:

опустить стекло вниз до упора;
плоской отверткой поддеть и вытащить пластиковую стопорную шайбу;
снять ручку стеклоподъемника;
открутить болты крепления дверной ручки;
демонтировать обшивку дверей, чтобы получить доступ к стеклоподъемнику;
если предполагается установка стеклоподъемника обратно, связать проволокой тросик возле барабана, чтобы предотвратить его сход с направляющих желобков;
ослабить болт, фиксирующий нижний ролик;
ослабить натяжение троса, сместив нижний ролик;
снять тросик стеклоподъемника с роликов;
открутить три гайки крепления механизма стеклоподъемника к двери;
вытащить стеклоподъемник через технологический проем в двери.

Примечание: при видимых повреждениях механизма следует обязательно заменить его новым. Иногда достаточно ограничиться смазкой старого механизма, чтоб восстановить его работоспособность.

Установка ЭСП «Гранат» на ВАЗ 2107

Прежде чем приступить к работе, приготовим всё необходимое.

Инструменты и материалы
Комплект ЭСП «Гранат» для ВАЗ 2107.
Отвёртка с плоским жалом.
Штангенциркуль.
Линейка.
Маркер.
Комплект рожковых ключей.
Набор торцовых головок.
Электродрель с набором свёрл.
Смазка ШРУС-4.
Смазка силиконовая.

Последовательность действий при установке ЭСП

открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;
после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;
в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;
в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;
далее высверливается нижнее отверстие;
через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;
отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;
на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;
проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;
кнопки включения ЭСП могут располагаться около прикуривателя, там, где имеется специальная ниша для дополнительных кнопок. Никаких новых отверстий делать не потребуется, необходимо лишь извлечь пластиковую заглушку;
после сборки схемы и монтажа кнопок на движущиеся части механизма ЭСП наносится состав ШРУС-4;
теперь подключается аккумулятор и проверяется работа ЭСП и правильность сборки схемы;
если никаких проблем в работе ЭСП не обнаружилось, дверная обшивка устанавливается на место и прикручивается;

Стеклоподъёмник для ВАЗ 2107

Стеклоподъёмники на ВАЗ 2107, как и на других автомобилях, являются необходимым элементом комфорта и управлением климата в салоне. Штатные стеклоподъёмники на передних и задних дверях в народе не слишком лестно именуются «костылями». Их пластиковые ручки при не слишком бережной эксплуатации автомобиля склонны обламываться, за ручку можно зацепиться краем одежды, и тогда может потребоваться замена деталей. Для тюнинга салона давно используются электростеклоподъёмники, пусть даже передних дверей. Их установка весьма желанна. В то время как пассажир ищет ручку, водитель с гордостью показывает на кнопку. О схеме подключения электростеклоподъёмников обязательно расскажем в следующих статьях.

Устройство стеклоподъёмника несложно, но имеются различия в устройстве механизма на передних и задних дверях. Спереди принципиальная схема его такова:

Схема может быть разделена на:

внутренние части, к которым относятся ручка 1, облицовка и фиксатор 2, розетка 3;
механизм стеклоподъёмника, к которому относятся сам звёздчатый механизм намотки 4, кронштейны 5, нижние ролики 11, натяжной ролик 13, болт 12;
трос 10 – единственный гибкий элемент конструкции;
механизм крепежа стекла – винты 6, прижимные пластинки 7.

Необходимо отметить, что в отличие от более старых моделей «классики», переднее стекло на ВАЗ 2107 представляет собой не четырёхугольник в виде параллелепипеда, а пятиугольник, так как на «семёрке» не предусмотрена отдельная форточка. Поэтому на «семёрке» изменена и установка, подача, и расположение троса. Дополнительно, как видно на рисунке, механизм подключения стекла на ВАЗ 2107 имеет четвёртый натяжной ролик, в отличие от трёх роликов на прочей «классике». Поэтому для того, чтобы снять стеклоподъёмник, нужно знать эти отличия. В этом случае ремонт будет несложным.

Работа стеклоподъёмника отрегулирована на заводе, возможна самостоятельная установка и замена, но при этом нужно выполнить её правильно. Иначе механизм будет заедать, или при работе будут возникать призвуки, такие, как похрустывание и треск. Поэтому перед тем, как выполнять ремонт своими руками, нужно внимательно изучить устройство.

Так выглядит главная деталь – механизм стеклоподъёмника. Чтобы её снять, нужно вначале снять обшивку двери.

Схема расположения деталей механизма стеклоподъёмника задних стёкол.

Задние стёкла, в отличие от передних, опускаются не полностью, а остаётся около 5 см. Схема задних стёкол не отличается от таковой на остальных моделях «Жигулей». Этот механизм ставится не только на ВАЗ 2107 по той причине, что форма прямоугольника задних стёкол у всех моделей «классики» одинакова. В случае подключения электрического привода стеклоподъёмников на задние стёкла сохраняются эти 5 см.

Одной из самых частых поломок является поломка ручки 1, как на передних, так и на задних стеклоподъёмниках. В случае поломки требуется её замена, так как ремонт поломанной ручки нецелесообразен.

Замена ручки происходит следующим образом: снять ручку управления стеклоподъёмником очень просто, только вначале освободите её от фиксатора из пластика, который можно просто поддеть. Для этого отвёрткой с плоским шлицем отодвигается наружное кольцо от внутреннего. После этого вынимается фиксатор, который также называется стопорным кольцом. После этого ручка легко снимается и можно установить другую. Как это делается, показано на видео:

Как видно, для того, чтобы просто поменять ручку, совсем необязательно обращаться в автосервис. Такой простой ремонт может каждый провести сам, достаточно иметь отвёртку.
