Замена стеклоподъёмника передней двери ваз 2101, 2106 своими руками

Конструкция механизма – как все устроено?

Стеклоподъемники ВАЗ 2107 по типу конструкции – довольно простые устройства. В основе лежит механизм, к которому при помощи специальных фиксаторов крепится стекло. Опускание и подъем стекла ВАЗ 2110 происходит за счет оборотов ручки со стороны салона.

Система стеклоподъемников автомобиля ВАЗ 2110 уже намного ушла вперед в техническом прогрессе. В основе работы устройства – электрический привод, при помощи которого происходит перемещение стекла. Управляется такой тип стеклоподъемника кнопками, расположенными на дверных картах автомобиля ВАЗ 2110.

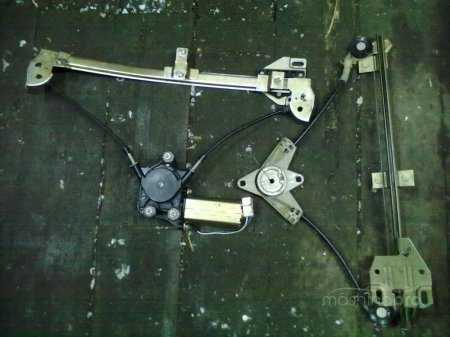

Электрический привод стеклоподъемника ВАЗ 2110 состоит из электрического блока управления, подъемного механизма, который может быть разным в зависимости от комплектации автомобиля и, конечно же, самого привода. Привод стеклоподъемника ВАЗ 2110 состоит из червячной и зубчатой передачи, которые взаимодействуют между собой при помощи электродвигателя. Червячная передача предотвращает самопроизвольное опускание стекла и фиксирует его на нужном уровне. Работа электрического привода заключается в подъеме и опускании стекла за счет выполняемого усилия.

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

головки или ключи на 8 и 10;
удлинитель;
трещоточная рукоятка;
плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

Отвёрткой поддеваем и вынимаем заглушки на подлокотнике.
Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его.
Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки.
Демонтируем ручку и розетку.
Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки.
Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам.
Слегка опускаем обивку и снимаем её с внутренней дверной ручки.
Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой.
Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника.
Снимаем трос с остальных роликов.
Откручиваем крепление механизма и вынимаем его из двери.
Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь.

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

набор свёрл;
электродрель;
плоская отвёртка;
молоток;
новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик.
По отверстию в новой пластине сверлим крепёжное отверстие в двери.
Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой.

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
Снимаем скобу и заводим тросик на ролики по схеме.
Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
Фиксируем трос к стеклу.
Проверяем работоспособность механизма.
Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция для передней двери

Несомненным плюсом автомобилей ВАЗ является ремонтопригодность большинства их узлов для «полевых» условий. В данном случае, речь идет о том, что починить стеклоподъемник автовладелец может самостоятельно (в условиях своего гаража, например). Распишем алгоритм проведения таких корректирующих действий.

Снимаем ручку стеклоподъёмника

Увы, но всевозможными ручками и рукоятками, сделанными не целиком из железа, на «советских» автомобилях пользоваться нужно с особой осторожностью. Претензии здесь как к качеству используемого для их изготовления пластика, так и непосредственно, к конструкции (должным образом не учтены силовые нагрузки)

В итоге ручки стеклоподъемников ломаются гораздо чаще, чем на автомобилях альтернативных производителей. Несомненным плюсом является тот факт, что эти элементы очень легко заменяются:

ручку нужно освободить от фиксатора (стопорного кольца). Для этого нужно отверткой с плоским жалом отодвинуть наружное кольцо от внутреннего. После этого достается стопорное кольцо;
после этого производим замену ручки.

Снимаем стеклоподъёмник

Технический алгоритм здесь более сложный, чем в предыдущем случае:

Стекло следует опустить до конца, далее – снимите ручку стеклоподъемника.
В случае, если в дальнейшем предполагается смонтировать и установить подъемник обратно, нужно будет зафиксировать тросик проволокой, прикрутив его к барабану механизма. Тросик не должен сходить с направляющих желобков, так как вернуть его на них будет крайне затруднительно. Именно из-за этого на новых узлах ставят установочную скобку.
Далее ослабляем болт, который фиксирует нижний ролик.
Смещаем нижний ролик вверх, ослабляя, таким образом, натяжение тросика.
Затем снимаем тросик с роликов (со всех, кроме одного).
Откручиваем винты фиксации стеклоподъемника к металлическому полотну двери.
Вытаскиваем механизм стеклоподъемника.

Устанавливаем новый механизм

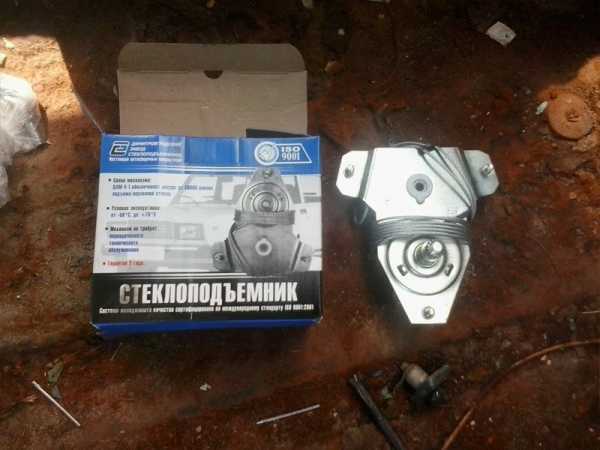

Покупая новый механизм, обращайте внимание на его качество. Вот один из типичных дефектов

Пытаясь спилить дефекты отливок сборщик «перестарался»

После замены необходимых деталей (если требуется) и смазки всех элементов стеклоподъемного механизма, устанавливаем его обратно и приводим в работоспособное состояние:

сажаем механизм обратно и крепим его к двери тремя штатными гайками;
перекидываем трос через все ролики (фиксирующая проволока или скобка при этом удаляется в последний момент);
затем производим регулировку натяжения тросика на нижнем ролике и затягиваем на нем гайку крепления;
производим испытания работоспособности стеклоподъемника (если подъем/опускание стекла идет туго, то следует немного ослабить натяжение тросика);
проверяем положение стекла- до конца ли поднимается (опускается), ровно ли стоит, если нужно поправляем;
внутренняя обшивка двери устанавливается обратно;
ручка открытия двери устанавливается обратно и затягивается болтами;
в последнюю очередь крепится ручка стеклоподъемника (и крепится стопорной шайбой).

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность — невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

обрыв троса;
попадание посторонних предметов в механизм;
износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Электрические подъемники могут иметь следующие неисправности:

Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Неисправности стеклоподъёмников и пути их устранения

Конструкции ручных стеклоподъемников автомобилей ВАЗ страдают рядом «детских» болезней, причина которых – недоработки при проектировании и отсутствие требуемых промежуточных испытаний на стендах. Более того, самым негативным является тот факт, что ручные стеклоподъемники фактически не приспособлены для ремонта вручную. Даже если кажется, что исправить проблему очень просто (с помощью обычной отвертки и гаечного ключа), то на деле оказывается, что для восстановления работоспособности системы нужны условия мастерской. Можно выделить следующие «популярные» неисправности:

Скрип стеклоподъёмника

Данный «симптом» весьма просто перепутать с обычным режимом работы стеклоподъемника (потому что все мало-мальски сложные, составные узлы в автомобилях ВАЗ при работе обязательно издают звуки). Но разумнее взять за правило: если в работе стеклоподъемника появляются хоть какие-то шумы, это означает, что необходимо их смазать. Потому что если этого не сделать, то следующим событием станет, непосредственно, поломка механизма.

Также рекомендуется заменить уплотняющие резинки на стеклах. Во-первых, скрип могут издавать именно они, а во-вторых, они действительно, довольно быстро изнашиваются.

Стеклоподъёмник заклинило

Случается, что закрыть или открыть стеклоподъемник невозможно. Клин механизма – весьма распространенная ситуация. В этом случае для этого могут быть следующие причины:

либо это поломалось сварное соединение, которое крепит трос на планке стекла. (Тогда нужно открепить трос и заново приваривать оторвавшийся кронштейн);
либо сбилась корректная намотка троса на блок. (Тогда стоит попробовать аккуратно его размотать, однако, в случае неудачи нужно быть готовым, что придется заменять весь механизм);
переклинивание механизма подъемника может произойти из-за банального износа и поломки зубьев шестеренок. (В этом случае решение единственное – замена дефектных деталей).

Падает стекло

Характерной только для автомобилей ВАЗ неисправностью стеклоподъемника является… падение стекла. Вниз, но не до конца. Причиной этого является ослабление натяжного троса, в результате чего происходит провисание стекла. Возможно, что нужно просто натянуть трос, а возможно, что это вылетел из крепления его конец. В последнем случае стеклоподъемник придется разобрать, чтобы восстановить целостность троса и намотать его заново.

Схема протяжки троса для 2104, 05, 07

Завершающий этап: установка нового узла

подъемникНовый подъемник стекла в обязательном порядке имеет скобу, фиксирующую две ветви троса. Снимать ее до момента полноценной установки категорически запрещено по вышеупомянутой причине.

Обобщенно концепция монтажа новой сборочной единицы выглядит так:

установка и закрепление корпуса стеклоподъемника в посадочном месте;
обводка троса вокруг роликов;
фиксация обойм стекла относительно троса (закрепление троса винтами с помощью двух скоб);
монтаж направляющего желобка;
натяжение троса;
демонтаж скобы, фиксирующей ветви троса;
установка обивки и ручки двери.

Трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения. При обводке через нижний ролик, выходящий из механизма верхний трос направляется через:

нижний левый направляющий ролик;
верхнюю левую направляющую опору;
нижний центральный натяжной ролик;
верхний правый направляющий элемент.

При замене фронтального стеклоподъемника ВАЗ 2107 актуальна и обводка через верхний ролик, производимая в обратной последовательности. В этом случае направляется нижний трос.

Замена тросика

Разрыв тросика – весьма распространенная поломка механизма стеклоподъемника. В этом случае ответ один – замена:

После снятия облицовки внутренней части двери порванный трос снимается с направляющих.
Новый тросик перед установкой обязательно необходимо обильно смазать.
Протягивать трос нужно начинать с верхнего ролика – туда подается нижняя ветвь тросика. Верхняя, при этом, подается вниз.
В конструкции стеклоподъемника «семерки» вверху существует также скрытый ролик. Перекинуть через него трос крайне сложно, поэтому следует поступить следующим образом:

на вершине троса надо скрутить петлю провести ее к скрытому ролику;
затем, заведя петлю в кожух кронштейна крепления скрытого ролика, начинаем двигать трос вперед-назад, пока петля не зацепится за ролик.

После того, как тросик перекинут через все блоки, проверяем функциональность обновленного стеклоподъемника.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
Отводим тросик в положение, не препятствующее работе;
Снимаем старый механизм стеклоподъемника ваз 2106;
Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

Важное дополнение:

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку – фиксатор и без провисания поставить его на роликовые элементы;
После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет – ресурсе.

Особенности установки

Установка нового или отремонтированного стеклоподъемного устройства осуществляется в обратной снятию последовательности.

Фотогалерея «Установка стеклоподъемного механизма»

Чтобы поставить электростеклоподъемник, следует выполнить следующие действия:

Демонтировать дверь, снять обшивку двери. Далее с помощью саморезов устанавливается электростеклоподъемник.
После монтажа нужно проверить скольжение стекол.
Подключение к электросети автомобиля следует выполнять согласно электрической схеме.
Далее дверь устанавливается на машину.
На панели инструментов монтируется управляющая кнопка.

После монтажа электростекоподъемник нужно проверить на работоспособность. Можно установить обогрев заднего стекла.

Причины замены стеклоподъемника ВАЗ 2107

Очень часто владельцы автомобилей ВАЗ сталкиваются с весьма неприятной проблемой – затруднённым подъёмом и опускание бокового стекла. При этом издаётся довольно неприятный характерный хруст и скрип. Это говорит о том, что механизм подъёмника износился и требует ремонта, а может понадобится и его замена.
Установка электростеклоподъёмника. Как альтернатива замены «классических» стеклоподъмников является электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки» и «пятерки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники ВАЗ 2107/2105.

Для того, чтобы сэкономить деньги на данный ремонт, замену стеклоподъёмника можно успешно выполнить своими силами при наличии минимального количества инструмента:

рожковые ключи на «8» и «10»;
отвертка плоская и с крестообразным наконечником;
дрель со сверлом (при установке электростеклоподъёмника);
новый стеклоподъемник ВАЗ 2107.

Стоит отметить, что цена стеклоподъемника передней двери ВАЗ 2107 от LADA с артикулом 21050610402000 составит 210 рублей, а задней двери с артикулом 21010620402001 — 188 рублей.

Стоимость указана на весну 2017 года по Москве и области.

Замена стеклоподъёмника передней двери ВАЗ 2101, 2106 своими руками

Здравствуйте! Сегодня поговорим о таком простом, но в то же время не без секретов деле, о замене стеклоподъёмника на ВАЗ 2101 и 2106. То есть рассказ пойдет о том, как всетаки укротить этот непослушный трос, в посте имеется ввиду короткие стекла (2101), на длинных стеклах (2107-05) немного иная схема движения троса.

Стеклоподъёмник ВАЗ

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

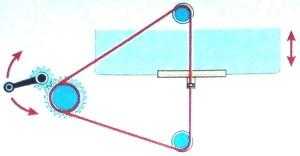

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно. Далее отматываем трос смотанный производителем, защелку не трогаем!

Далее отматываем трос смотанный производителем, защелку не трогаем!

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

Натяжной ролик

Спасибо за подписку!

Далее с помощью этого ролика натягиваем трос, он не должен провисать, но и не должен быть натянут как струна. Также если вы не снимали фиксатор, то теперь его можно снять.

Теперь одеваем ручку и пробуем вращать подъмник, трос должен вращаться легко, без заеданий. Теперь опускаем стекло в самый низ, тоже самое делаем со стеклоподъемником, прикручиваем трос к планке и на этом можно считать установку законченой.

Раз!

Два!

Три!

Все должно работать идеально!

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

крестообразная и плоская отвертки;
набор ключей;
вороток;
удлинитель.

Процедура снятия состоит из этапов:

В первую очередь нужно снять обшивку.
Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
Открутив болт, опускаем вниз зажим.
Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
Теперь трос свободен, и его можно снять с ролика.
Далее выкручиваются три гайки, удерживающие стеклоподъемник.
Откручивая третий болт, механизм следует придерживать с внутренней стороны.
Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.
