Причины неисправности
Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.
Наиболее распространенные из них:
- При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
- Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.
Если неисправна электрическая часть, симптомы будут такими:
- Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
- Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
- Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
- Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.
Ремонт
Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.
Разбор осуществляется таким образом:
-
- Снимаем приборную панель;
- Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
- Проверяем предохранитель, отвечающий за привод дворников;
- Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
- Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
- Осмотрите привод, одна из возможных неисправностей – сломался его шкив.
Альтернатива
При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).
Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.
Если размер подобран неправильно, то механизм быстрее выйдет из строя. В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую – более высокого качества.
Например, для многих весьма привлекательны бескаркасные щетки (особенно – Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.
На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).
Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.
Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.
Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно – при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.
Устройство
Общее устройство системы стеклоочистителя:
- Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна – для быстрого движения (например, во время ливня), вторая – медленно или в прерывистом режиме;
- Электрическая составляющая – это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем – в редукторе электромоторчика;
- Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
- Механика. Это прежде всего – привод, который может сломаться.

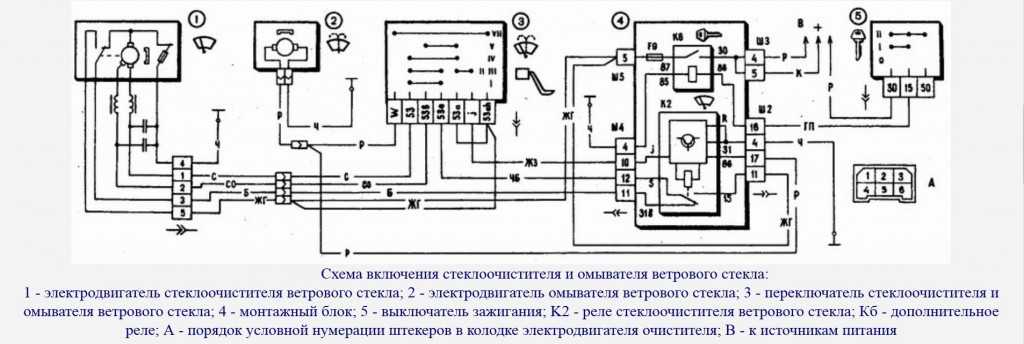

Схема стеклоочистителя ВАЗ 2110
