Ремонт очистителя ветрового стекла. ваз 2106, 21061 (жигули)

Дворники ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

Принцип работы

Работа дворников довольно проста и состоит из следующей последовательности действий:

Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

Составляющие

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

механизм рычагов (трапеция);
электромотор;
реле;
щётки.

Трапеция

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

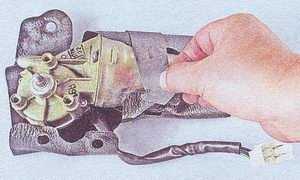

Моторчик

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

Реле дворников

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

Реле дворников обеспечивает прерывистый режим работы механизма

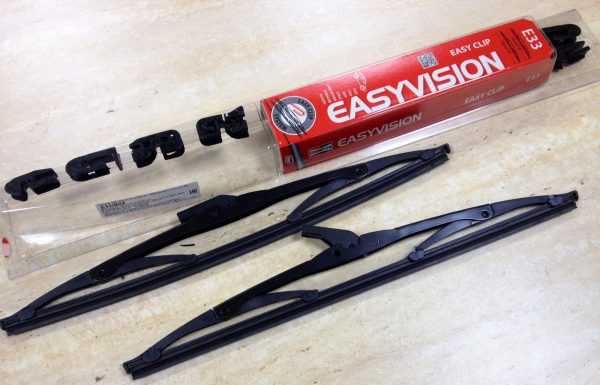

Щётки

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

Замена крестовины ВАЗ 2107 делится на следующие этапы:

Итак, первое, что необходимо перед демантажом карданного вала, это нанести метки на деталях, делается это при помощи молотка и зубила, нужно это для того, чтобы потом при обратной сборке установить их на соответствующие места.

Если вы этого не сделаете, возможны следующие неисправности вибрация и биение при движении, такое конечно бывает не всегда, но все же встречаются, а самостоятельно устранить причину, потом будет довольно сложно.

Теперь можно приступить к снятию карданного вала, для этого отворачиваем две гаечки на тринадцать, которыми крепится подвесной к кузову авто.

После чего нужно отвернуть заднюю часть кардана, которая крепится к хвостовику редуктора на четыре болтика.

Дальше приступаем к снятию крестовин, для этого щеткой по металлу хорошенько все зачищаем. Берем специальные щипцы для снятия стопорных колец и снимаем их фото 1.

Если таковых не имеется, поддеваем отверткой кольцо и пассатижами выдергиваем его, даже если оно погнется, ничего страшного все равно будем ставить новое.

После чего как все кольца извлечены, приступаем к выбиванию стаканчиков крестовины. Для этого нам понадобится молоток и выколотка или какая нибудь оправка соответствующего диаметра.

Если весь этот процесс будет проходить на полу, то подкладываем что нибудь под проушину кардана, что бы при выбивании нижняя чашка крестовины, а правильно он называется игольчатый подшипник, не уперся в пол.

Теперь берем выколотку и наставляем на верхний подшипник и бьем по нему молотком, нижний за счет этого вылетит вниз, так же проделываем с разных сторон фото 2.

После того как все разобрали хорошо зачищаем посадочные места под стопорные кольца, что бы потом не было не каких проблем с их установкой.

Причины сгорания предохранителей

Еще из школьной программы многие помнят закон Ома, говорящий об обязательном повышении силы тока, если в определенной части электрической цепи понизилось сопротивление. Результатом подобного нарушения становится сгорание специальной плавкой вставки, которая располагается в блоке предохранителей ВАЗ 21053. Разомкнуть цепь можно, только прервав соединение.

Бывает, что монтаж предохранителя проведен неправильно. В этом случае оболочка может расплавиться даже при малейшем скачке тока в электропроводке.

Последней причиной неисправности предохранителей является банальное изнашивание. Это в любом случае произойдет со временем, так как даже самая хорошая деталь не вечна. Часть предохранителя, сделанная из пластика, чаще всего подвержена плавлению вследствие нагрева или перегрузок. Со временем это станет причиной образования меньшего сечения. Многие знают, что при нагреве нити из металла повышают свое сопротивление. Его увеличение влечет за собой понижение тока. В итоге прибор сгорит из-за резкого скачка напряжения.

Схема расположения предохранителей

F1 — сила электротока в 10 А, обеспечивает безопасность электроцепи системы отопления, фары заднего хода и реле подключения;
F2 — обеспечивает безопасность электроцепи дворников для стекла и фар;
F3, F4 — используются как запасные предохранители;
F5 — сила тока в 20 А, необходим для безопасной работы отопительного прибора для заднего стекла и реле подключения;
F6 — 10 А, обеспечивает безопасность электроцепи часов и прикуривателя;
F7 — 20 А, нужен для работы сигнала и прочих звуковых элементов;
F8 — 10 А, обеспечивает защиту поворотных фар и аварийки;
F9 — 7,5 А, защищает задние ПТФ;
F10, F11 — обеспечивают безопасность работы ламп внутри салона и торможения, а также стояночной лампы и показателя нагрева жидкости в радиаторе;
F12, F13, F14 — защищают включение и выключение фар дальнего освещения, их регулятор, а также лампу освещения номеров;
F15 — обеспечивает безопасность работы ламп габаритных фонарей и определенных приборов внутри машины;
F16, F17 — предназначены для защиты фар ближнего освещения и омывательного реле.

Замена предохранительного блока на ВАЗ 21053

снимите корпус блока, который закреплен шурупами, при помощи отвертки;
сместите колодки, подключенные снизу блока (на новых автомобилях они расположены под капотом, а на старых — чуть левее руля);
при помощи гаечного ключа на «10» раскрутите фиксаторы блока;
установите новый блок предохранителя.

Обратившись в автосервис, вы обречете себя на значительные денежные затраты, так как работа по смене предохранительного блока выполняется вручную.

Данное руководство позволит вам самостоятельно разобраться в блоке предохранителей, и вы никогда не застрянете на полпути от пункта назначения. К тому же вы сможете сэкономить немалые деньги. Знать, как проводить замену предохранителей, нужно каждому уважающему себя автомобилисту. Ведь сделать все самостоятельно совсем не трудно.

Источники

http://dostavka-piccy-kaluga.ru/vaz-21053-fary-cena.html
http://expertvaz.ru/2105/shema-montazhnogo-bloka-predohraniteley.html

Ремонт КПП: пошаговая инструкция

панель,
кожух,
ручка рычага КПП.

По периметру отворачиваются саморезы, демонтируются крышка и защитный кожух из резины. После этого снимаются стартер, впускной коллектор и карданный вал. От КПП ВАЗ 2105 отсоединяется трос привода спидометра. Далее демонтируется цилиндр с картера сцепления и отворачиваются болты, которыми зафиксирована задняя опора силового агрегата.

Важным моментом является замена масла в коробке передач. Данную процедуру следует проводить через каждые 35 тыс. км пробега либо после 3 лет эксплуатации ВАЗ 2105.

Если покупается подержанный автомобиль, нужно проверить состояние и уровень масла в КПП. Замена смазки осуществляется в следующих ситуациях:

Принципиальная схема очистителя стекла на ВАЗ 2107

предохранитель;
электродвигатель очистителя;
двигатель омывателя лобового стекла;
блок реле и предохранителей;
выключатель омывателя (подача воды на стекло);
трехрычажный переключатель скорости очистки;
реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Последовательность действий:

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./

с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:

после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:

затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…

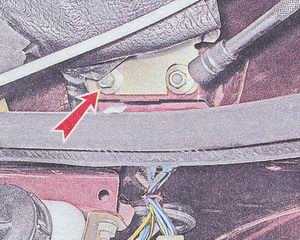

и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:

теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!

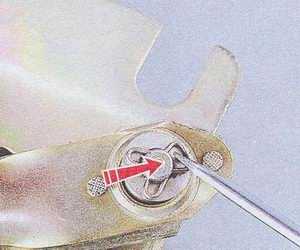

остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Разбор блока

При отказе определенного электроузла не стоит сразу браться за электродвигатель или свечи. Велика вероятность, что неисправность возникла в предохранительном блоке.

Чтобы открыть блок, необходимо снять крышку, выдавливая ее наверх. На любой крышке имеется схема монтажного блока ВАЗ, которая отражает расположение предохранителей с описанием силы электротока для каждого из них. В старых образцах ВАЗ 2105 важен наиболее точный монтаж каждого предохранителя в соответствии с необходимой силой тока.

Если после замены предохранитель снова сгорел, необходимо проверить всю остальную цепь на наличие замыканий. Чаще всего корнем проблемы является сам блок или определенный электроприбор в автомобиле.

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

двигатели фароочистителей 2 шт. (левый и правый);
две переходные планки;
поводки щёток;
щётки;
бачок омывателя с двумя насосами;
пятиконтактное реле;
проводка с колодками;
электроклапан от «восьмёрки»;
тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка

Установка

Последовательность действий по монтажу фароочистителей такова:

Отворачиваем крепёж и снимаем решётку радиатора.
Вставляем моторчики в родные пазы.
Закрепляем электродвигатели с наружной стороны при помощи гайки на 14. Чтобы вал не закисал, снимаем резиновый колпачок, набиваем под него смазку Литол-24 и ставим на место.
Монтируем на вал поводки со щётками.
Протягиваем под капот трубки омывателя и ставим на место радиаторную решётку.
Вместо штатного бачка омывателя ставим бачок с двумя моторчиками. На один подводится трубка, идущая к лобовому стеклу, к другому подключается трубка от фар через тройник и клапан. Плюс на клапан подаётся от питания насоса.
Подключаем провода согласно схеме.
Реле устанавливаем на штатное место в монтажном блоке.

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме.
Вынимаем провода с Ш7 | 8 в салоне и ставим в пустую колодку Ш8 | 7.
В свободный разъём колодки Ш3 | 2 заводим минус через любую кнопку, которую устанавливаем в удобном для водителя месте.

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Не работает омыватель лобового стекла

Для удаления загрязнений с лобового стекла совместно со стеклоочистителем задействуется омыватель. Устройство разбрызгивает воду или специальную жидкость. Основными элементам этого механизма являются:

бачок для жидкости;
моторчик;
форсунки;
соединительные трубки.

Насос омывателя расположен в бачке и подает жидкость по трубкам к форсункам

В процессе эксплуатации автомобиля с омывателем могут возникать различные неполадки, которые приводят к отсутствию его работоспособности:

выход из строя моторчика;
перегорание предохранителя;
перегибания трубок;
поломка подрулевого переключателя;
плохой контакт по цепи питания.

Проверка моторчика

Отсутствие работоспособности насоса омывателя легко проверить. Для этого достаточно открыть капот и потянуть на себя рычаг подрулевого переключателя, отвечающего за функцию подачи жидкости на ветровое стекло. В этот момент работа моторчика будет отчётливо слышна. Если же этого не происходит, то неисправность может быть вызвана как в самом насосе, так и в предохранителе либо другой части электрической цепи. Чтобы убедиться, что неполадка кроется именно в моторчике, щупами мультиметра замеряем напряжение при включении омывателя. Если напряжение есть, а насос не работает, то нужно позаботиться о его замене.

Видео: проверка моторчика дворников на «классике»

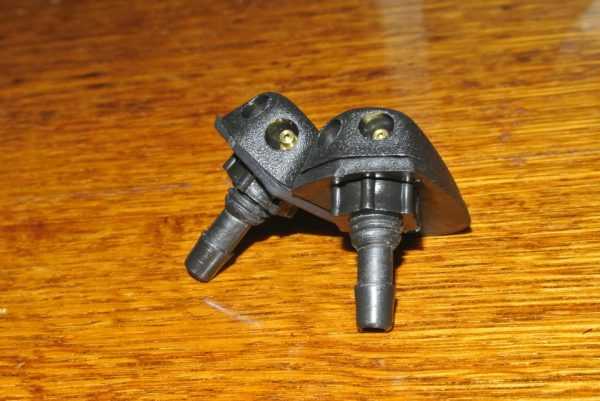

Форсунки

Если моторчик работает, а жидкость через форсунки не подаётся, то проблему выявить будет несложно, поскольку причин такого явления всего несколько:

засор штуцеров форсунок;
соскочила подающая трубка;
перегибание трубки.

Определить неисправность можно при осмотре трубок от моторчика к форсункам. Если участков с перегибами нет и трубка не слетела, то причина кроется в засоре распылителей, которые можно прочистить швейной иглой и продуть компрессором.

Если моторчик и трубки омывателя находятся в исправном состоянии, то стоит прочистить форсунки при помощи иглы и компрессора

Предохранитель и монтажный блок

Целостность предохранителя проверяют таким же образом, как и для стеклоочистителей. За работу омывателя отвечает тот же защитный элемент, что и для дворников. Кроме предохранителя иногда перегорает дорожка в монтажном блоке, по которой подаётся питание на омыватель. В этом случае нужно разобрать блок предохранителей и восстановить токопроводящий элемент посредством пайки, предварительно зачистив дорожку от лака.

Иногда в монтажном блоке происходит перегорание дорожки, которую можно восстановить посредством пайки

Подрулевой переключатель

К проверке подрулевого переключателя на ВАЗ 2107 стоит приступать в том случае, если предохранитель, моторчик и вся электрическая цепь, по которой подаётся напряжение к насосу, находится в исправном состоянии. Проводка в этом случае не должна иметь обрывов, оплавленной изоляции и других видимых повреждений. Чтобы проверить подрулевой переключатель будет достаточно только мультиметра. Отключив разъёмы от рассматриваемого устройства, соединяем щупы прибора в режиме прозвонки с двухконтактной колодкой. Если переключатель исправен, то в режиме включения омывателя прибор покажет нулевое сопротивление. В противном случае механизм придётся заменить.

Замена масла трансмиссии

Для проведения работ потребуются следующие инструменты:

Замена масла в КПП ВАЗ 2105 осуществляется следующим образом.

Процесс замены масла в редукторе заднего моста данного транспортного средства осуществляется аналогичным образом. Сначала снимается сливная пробка, затем откручивается аналогичная деталь редуктора. До нижнего уровня заливается масло трансмиссии.

Если жидкость в КПП либо в редукторе грязная, необходимо промыть картер коробки передач либо редуктора. В этих целях масло смешивается с дизельным аналогом, при этом ДТ должно быть не менее 30%. Смазка заливается в редуктор либо КПП. Далее заднее колесо ВАЗ 2105 поднимается на домкрат. Двигатель заводится, включается первая передача. В этом положении автомобиль работает 3-4 минуты. Затем масло сливается и заливается свежая жидкость трансмиссии. Процесс промывки картера осуществляется как самостоятельно, так и с помощью профессионалов. В любом случае необходимо придерживаться вышеописанных рекомендаций.

https://youtube.com/watch?v=CYtzF4p9KBU

Источники

http://remont-vaz2106.ru/vaz-2105-kak-snyat-korobku-peredach
http://avtovazlada.ru/index.php?page=2989
http://expertvaz.ru/2105/remont-korobki-peredach.html

Сборка крестовины ВАЗ 2107

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»).. Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Внимание! При сборке деталей карданного вала не забывайте про метки которые вы наносили они должны совпадать.

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

После того, как вы выполнили проверку технического состояния карданного вала на автомобиле ваз 2105 и выявили определенные неисправности, можно приступать к его снятию, с целью проведения последующего ремонта. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Установите автомобиль на смотровую яму, эстакаду или подъемники. После чего переведите рычаг переключение скоростей в нейтральное положение. Далее вывесите заднее колесо.

На автомобиле с инжекторным двигателем предварительно необходимо снять теплозащитный экран, расположенный над каталитическим нейтрализатором. Для этого отворачиваем гайки его крепления к шпилькам кузова и снимаем, аккуратно выведя из пространства над выхлопной трубой.
Далее с помощью керна сделайте метку на фланце ведущей шестерни редуктора заднего моста относительно вилки карданной передачи. Чтобы при последующей сборке кардан установить в идентичное положение.

После чего очистите от грязи поверхность гаек крепления вилки кардана и обработайте их проникающей смазкой, чтобы они лучше откручивались.
Зафиксируйте вал от проворачивания с помощью большой плоской отвертки, при этом отвертку вставляйте в том место, чтобы ее стержень так же прижимал головку болта, тем самым фиксируя его от прокручивания.
Рожковым ключом на тринадцать откручиваем все гайки крепления болтов и снимаем их.
Подвяжите карданный вал проволкой к кузову, чтобы при последующем демонтаже опор он не провисал.
Далее в передней части шлицевого соединения с эластичной муфтой, плоской отверткой разгибаем усики обоймы сальника.

Теперь сдвиньте обойму по валу.
Отверните гайки крепления промежуточной опоры кардана к кузову автомобиля.
Теперь можно снимать кардан по направлению к заднему мосту, выведя его из зацепления с эластичной муфтой и предварительно отвязав удерживающую подвязку.

На этом ремонтные работы по снятию карданного вала на автомобиле ваз 2105 завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности.

Источники

http://vaz-russia.ru/remont/remont-kardannogo-vala-na-vaz-2101-vaz-2107.html
http://remontavtovaz.ru/vaz-2107/zamena-krestoviny-kardannogo-vala-vaz-2107.html
http://remont-vaz2106.ru/vaz-2105-kak-snyat-kardannyj-val

Если стеклоочиститель не работает в прерывистом режиме:

отсоедините плюсовую клемму от аккумулятора;
снимаем декоративную панель с левой стороны автомобиля, рядом с ручкой открывания капота. Под панелью находится реле;
откручиваем два винта крепления реле и отсоединяем разъем;
устанавливаем новое реле;
собираем все обратно;

В этом руководстве мы не касались более сложных схем по устранению неисправностей в системе стеклоочистителя. Таких как, замена обмотки и якоря электропривода или переборка редуктора стеклоочистителя, потому что, это более сложная задача, требующая определенных специальных навыков. При современном наличии запчастей, проще поменять узел целиком, чем заниматься его ремонтом.

Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107

Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).
Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.

Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.

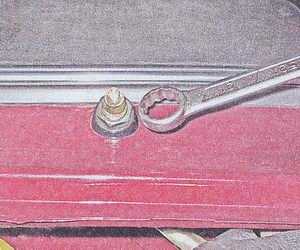

Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.

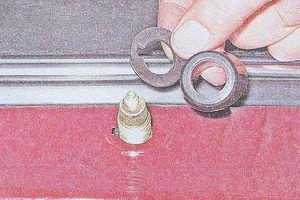

Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.

Отсоединяем колодку жгута проводов стеклоочистителя.

Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.

Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.

Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.

Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.

Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.

Снимаем кронштейн вместе с тягами.

Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.

Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107

Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.
Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.
Отсоединяем разъем мотор редуктора стеклоочистителя.
Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

Дальнейшая установка на автомобиль ваз 2107 мотор редуктора стеклоочистителя выполняется в обратной последователь-ности. Перед установкой в отверстия кузова приводов щеток стеклоочистителей, смазываем резьбовую и шлицевую части приводов пластичной смазкой.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

ВАЗ карбюратор плохо заводится на горячую, причины и способы устранения

Как заменить тросик открывания капота на ваз 2107

Как поменять прокладку клапанной крышки на ваз 2114

Как заменить сальник привода коробки передач на ваз 2110

Метки ГРМ на ВАЗ 2112 — Замена ремня

Где на ваз 2109 номер двигателя, маркировка и расшифровка по годам

Как выставить зажигание на ваз 21213 карбюратор своими руками

Регулировка карбюратора на ваз 2106
