Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

• Детали монтажного блока маркируются по-разному;
• Номинал у предохранителей отличается;
• У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

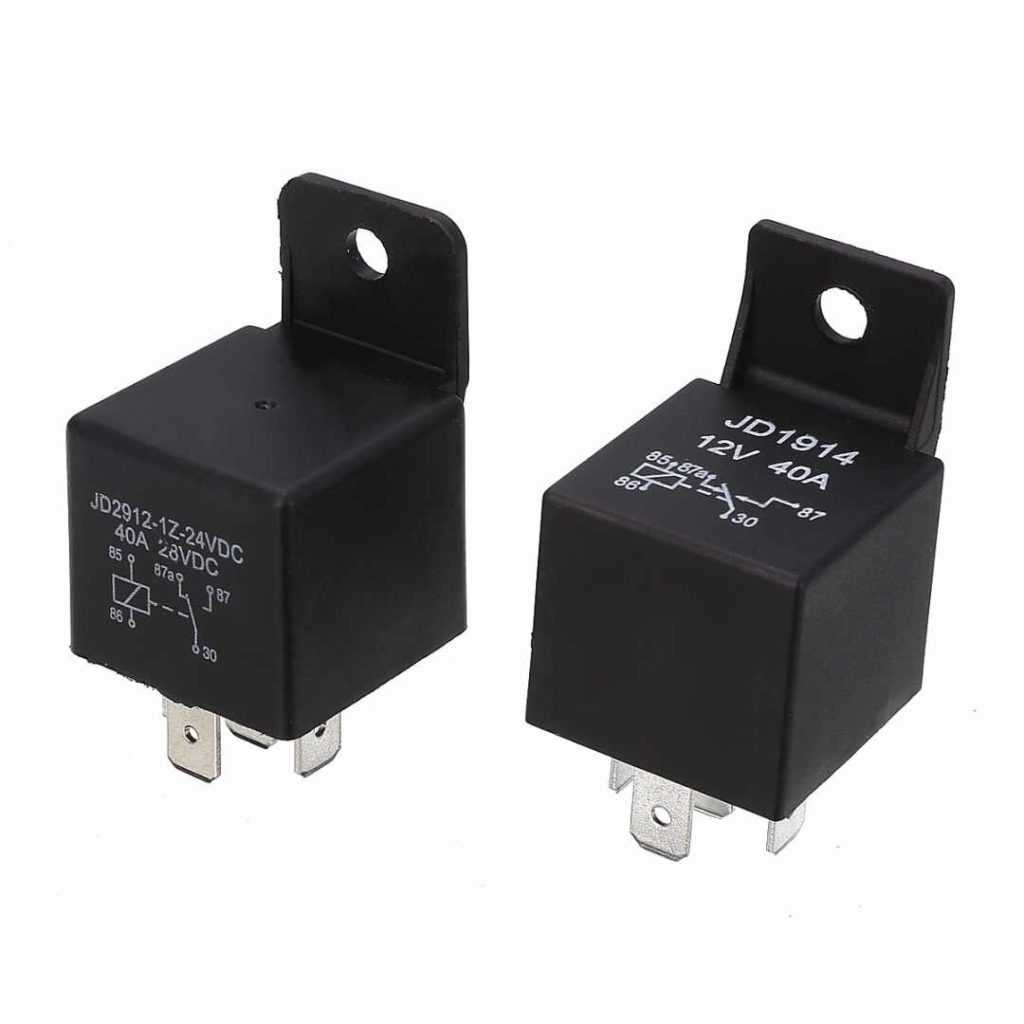

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется
магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на
который закреплены подвижные контакты реле. Вследствие этого подвижные контакты
замыкаются с неподвижными и электрическая цепь замыкается.

За что отвечают реле в монтажном блоке Лада Приора

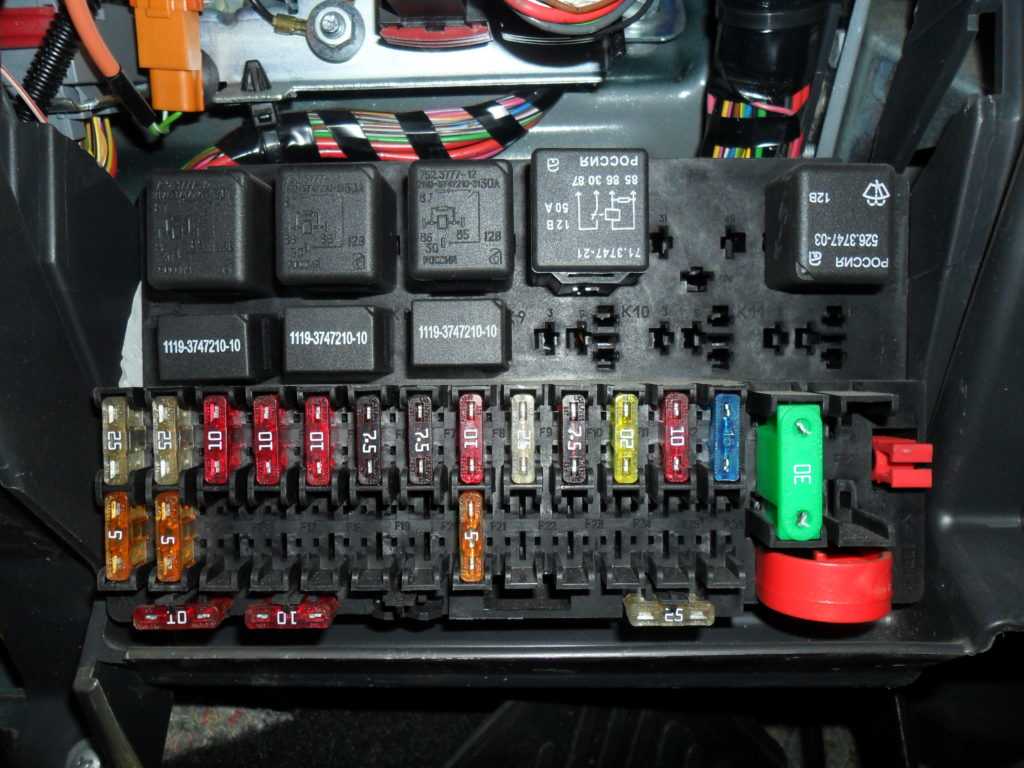

И так давайте теперь я вам расскажу, что в монтажном блоке за что отвечает. Смотрим на рисунок выше К1 – К12 это реле. F1 – F32 плавкие предохранители.

• 1,2 – пинцеты.
• К1 – реле включения электоровентилятора радиатора системы охлаждения двигателя.
• К2 – реле включения обогрева заднего стекла.
• К3 – реле включения стартера.
• К4 – дополнительное реле (реле зажигания).
• К5 – место для резервного реле.
• К6 – реле включения омывателя и очистителя лобового стекла.
• К7 – Реле включения дальнего света фар.
• К8 – Реле включения звукового сигнала.
• К9 – Реле включения тревожного сигнала.
• К10 – К12 Место для резервного реле.

Блок предохранителей Ваз 2113 – какой за что отвечает (схема)

Далее я приведем схему и таблицу значений предохранителей Ваз 2113.

Компоненты для Лада Веста

Замена предохранителей плавикового типа должна осуществляться на те элементы, виды которых допускаются для Лада Веста. Их выпускают производители, обладающие соответствующим заключением от АвтоВАЗа, с нанесенной маркировкой, обозначенной в таблицах I, II и III.

Таблица I

В данной таблице дана расшифровка электрических цепей, которые защищены посредством установки плавких элементов. Данные предохранители находятся в монтажном блоке. В таблице представлены все типы реле и предохранителей, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица II

Таблица II показывает те реле, что стоят в монтажном блоке. В ней представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица III

Эта таблица показывает все электрические цепи, которые защищаются предохранителями, что стоят в блоке непосредственно подкапотного пространства. В таблице представлены все типы электрических цепей, что имеются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Таблица IV

В указанной таблице подремонтированы реле, что находятся в монтажном блоке подкапотного пространства. В таблице представлены все типы реле, которые используются в Лада Веста. Следовательно, стоит помнить, что в определенных комплектациях некоторых из компонентов может не быть.

Ограничения для Лада Веста

Применение элементов, которые отличаются по силе тока (ее номиналу) от тех, что рекомендованы в таблицах под номером I и III, не допускается. Причина — возможное замыкание электроцепи с вероятным последующим воспламенением автомобиля. Для обнаружения дефектного предохранителя необходимо сверить вышедшие из строя электрические цепи Весты, что защищаются указанным компонентом.

Источники

• http://vesta2180.ru/predoxraniteli/
• http://www.base-ex.com/predohraniteli-i-rele-lada-vesta
• http://club-vesta.ru/ustrojstvo/oboznachenie-predoxranitelej-i-rele-lada-vesta

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Расположение предохранителей и реле в Приоре

Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.

В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.

Основной блок предохранителей

Находится под рулевой колонкой автомобиля, добраться до него
можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув
дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.

Дополнительный блок предохранителей и реле

Дополнительный блок предохранителей и реле расположен под
центральной консолью в салоне автомобиля добраться до него можно сняв боковую
крышку воздуховода ног пассажира или водителя. В основном там расположены реле
и предохранителе ЭБУ и бензонасоса.

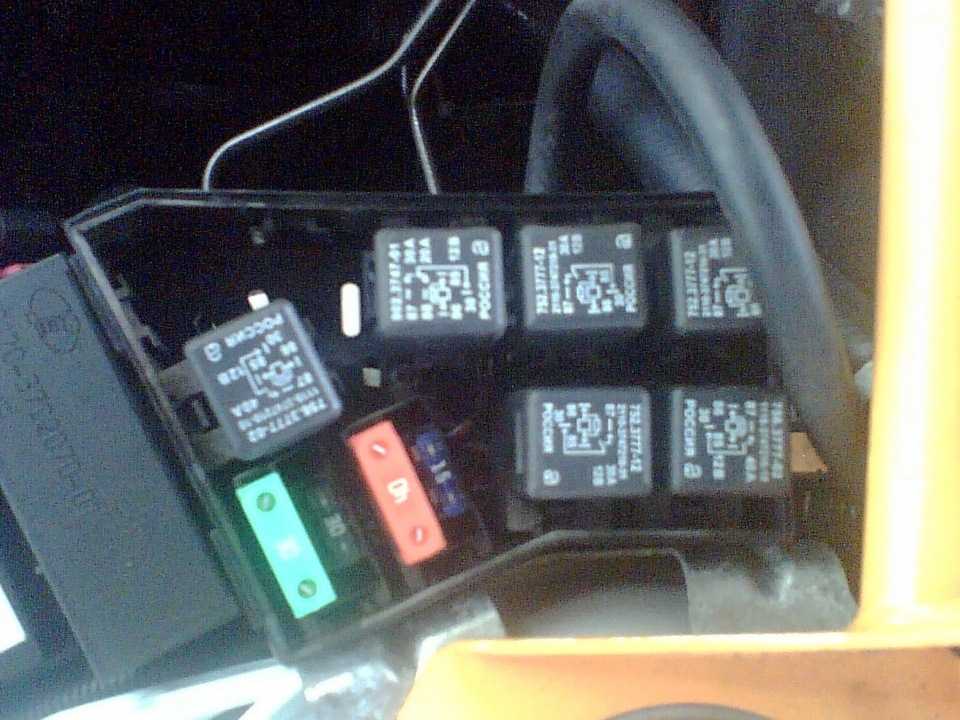

Блок силовых предохранителей под капотом

Еще один блок предохранителей Лады приоры располагается в
подкапотном пространстве. В нем расположились силовые предохранители автомобиля
Приора, которые потребляют большое количество электроэнергии. Возле
аккумуляторной батареи и блока ABS.
Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть
крышку блока вверх и она снимется.

Блок предохранителей и реле кондиционера

Как известно Лада Приора является автомобилем с повышенным
уровнем комфорта и в некоторых комплектациях Приоры устанавливается
климатическая система с кондиционером. Именно в таких автомобилях есть блок
предохранителей и реле кондиционера. Он так же расположился в подкапотном
пространстве, над блоком ABS.
Для того чтобы добраться до предохранителей в данном блоке необходимо
отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.
